本實用新型涉及一種加工裝置，更具體一點說，涉及一種門扇合頁槽加工裝置。

背景技術：

目前，工業上對門扇合頁槽采用的是單軸帶動銑刀加工裝置，已經實現了機械化的加工生產。但是，單軸加工只有一個轉軸上的銑刀加工動作，加工的誤差會因?yàn)榧庸ゃ姷兜囊苿?dòng)累計疊加，在單位時間內也只能對單一的合頁槽進行加工，生產效率低，同時單軸銑刀加工難以與其他設備對接以形成流水線生產，一種在單位時間內，可以同時對門扇合頁槽進行加工，增加單位時間的加工產量，提高生產效率的門扇合頁槽加工裝置必然是發展的一種趨勢。

技術實現要素：

為了解決上述問題，本實用新型提供了高效率、高精度、操作自動化等特點的一種門扇合頁槽加工裝置。

一種門扇合頁槽加工裝置，包括機架、輸送輥臺、滑臺，所述機架上開設有滑軌，所述滑軌設置在輸送輥臺一側，所述滑軌上可滑動的設置有三個滑臺，所述滑臺上均可活動的設置有一組電機以使電機靠近或者遠離輸送輥臺，每組電機為兩個，每組兩個電機分別設置有大銑刀和小銑刀，所述大、小銑刀可上下交替滑動的設置在電機朝向輸送輥臺的一側，所述輸送輥臺靠近電機一側設置有氣缸夾以固定門扇，所述輸送輥臺上還設置有限位開關，所述限位開關與輸送輥臺電連接，限位開關接觸門扇時，限位開關斷開，輸送輥臺停止輸送。

作為一種改進，所述輸送輥臺上可旋轉的設置有輪輥，所述輸送輥臺包括弧形軌道和垂直軌道，所述弧形軌道自輸送輥臺輸入端開始延伸至氣缸夾所在位置為止；所述垂直軌道自氣缸夾所在位置開始延伸至輸送輥臺輸出端為止，所述弧形軌道處的輪輥?zhàn)源怪陛斔洼伵_(tái)輸送方向朝氣缸夾一側傾斜，斜度與輪輥和氣缸夾之間的距離成反比，所述垂直軌道與輸送輥臺輸送方向相垂直。

作為一種改進，所述氣缸夾為三個，并沿著輸送輥臺邊沿間隔設置。

作為一種改進，靠近輸入端處的兩組電機間設置有間距定位柱，所述間距定位柱設置在滑軌上。

作為一種改進，所述滑臺背向輸送輥臺的一側設置有氣缸，所述氣缸和電機之間連接設置有活塞桿。

作為一種改進，所述滑臺電連接有伺服電機。

本實用新型的有益效果：合頁槽加工銑刀同時動作，實現同時加工，保證每個合頁槽有相同的加工精度；合頁槽加工銑刀之間的間距可調，且會自動調節，以匹配各類門扇合頁槽間距，提高了裝置加工效率；全程自動化控制，解放了工作者雙手，減輕了工作強度；可以加工不同大小的門扇合頁槽。

附圖說明

以下借助附圖詳細的描述本實用新型：

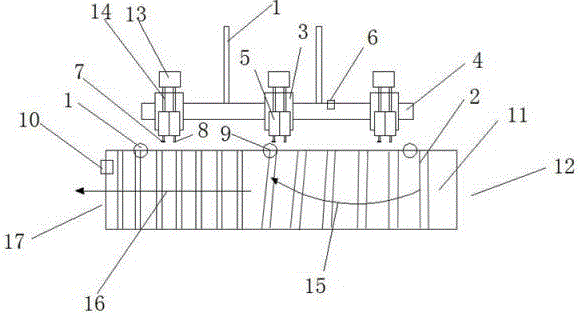

圖1是本實用新型結構的俯視圖；

圖2是本實用新型結構的左視圖。

具體實施方式

以下結合附圖對本實用新型的實施例進行詳細說明。

如圖1至2所示為本實用新型的一種門扇合頁槽加工裝置的一種具體實施例。該實施例一種門扇合頁槽加工裝置，包括機架1、輸送輥臺2、滑臺3，所述機架1上開設有滑軌4，所述滑軌4設置在輸送輥臺2一側，所述滑軌4上可滑動的設置有三個滑臺3，所述滑臺3上均可活動的設置有一組電機5以使電機5靠近或者遠離輸送輥臺2，每組電機5為兩個，每組兩個電機5分別設置有大銑刀7和小銑刀8，所述大、小銑刀7，8可上下交替滑動的設置在電機5朝向輸送輥臺2的一側，所述輸送輥臺2靠近電機5一側設置有氣缸夾9以固定門扇，所述輸送輥臺2上還設置有限位開關10，所述限位開關10與輸送輥臺2電連接，限位開關10接觸門扇時，限位開關10斷開，輸送輥臺2停止輸送；機架1上設置有一個長條形滑軌4，滑軌4設置在輸送輥臺2一側，并與輸送輥臺2邊沿平行，滑軌4上可滑動的還設置三個滑臺3，每個滑臺3上都可活動的設置有一組電機5，每組電機5上分別設置著大銑刀7和小銑刀8，當門扇放在輸送輥臺2上，并傳送接觸到設置在送輥臺2上的限位開關10時，限位開關10斷開，輸送輥臺2停止運輸，輸送輥臺2靠近電機5一側設置的氣缸夾9夾住門扇以固定，滑臺3在滑軌4上往復滑動以調整滑臺3上的電機5位置，使得每組電機5的間距與需要加工門扇合頁槽間距相同，調整好每組電機5之間間距，每組電機5上的大銑刀7對準門扇需要加工位置，滑臺3上的電機5開始往門扇靠近，電機5帶動大銑刀7轉動對門扇合頁位置進行粗加工，大銑刀7一次性加工面積大，節約時間，合頁槽粗加工完成后，電機5在滑臺3上后退，大銑刀7上升，小銑刀8下降對準剛粗加工的合頁槽位置，滑臺3上的電機5往門扇靠近，電機5帶動小銑刀8轉動對粗加工的合頁槽邊沿進行精加工，加工好后，氣缸夾9松開門扇，限位開關10閉合，輸送輥臺2繼續運輸將加工好合頁槽的門扇運出，將需要加工的下一個門扇運輸?shù)郊庸の恢眠M(jìn)行加工，全程流水線操作，高效率、高精度。

作為一種改進，所述輸送輥臺2上可旋轉的設置有輪輥11，所述輸送輥臺2包括弧形軌道15和垂直軌道16，所述弧形軌道15自輸送輥臺2輸入端12開始延伸至氣缸夾9所在位置為止；所述垂直軌道16自氣缸夾9所在位置開始延伸至輸送輥臺2輸出端17為止，所述弧形軌道15處的輪輥11自垂直輸送輥臺2輸送方向朝氣缸夾9一側傾斜，斜度與輪輥11和氣缸夾9之間的距離成反比，所述垂直軌道16與輸送輥臺2輸送方向相垂直；輸送輥臺2上可旋轉的設置有輪輥11，從輸送輥臺2放置門扇的輸入端12到氣缸夾9位置，輪輥11朝向氣缸夾9一側傾斜設置形成了弧形軌道15，當門扇放在輸送輥臺2上運輸時，由于輪輥11傾斜設置使得門扇運輸過程中不斷往氣缸夾9位置偏動，以保證門扇不會偏離出輪輥11，并且氣缸夾9在門扇停止時可以順利夾住門扇，從氣缸夾9到輸送輥臺2的輸出端17位置，輪輥11與輸送輥臺2輸送方向相垂直形成垂直軌道16，將運動偏歪的門扇糾正回來，使得加工時門扇邊沿與輸送輥臺2邊沿平齊，加工出的各個合頁槽深度一致，精度高。

作為一種改進，所述氣缸夾9為三個，并沿著輸送輥臺2邊沿間隔設置；氣缸夾9為3個，沿著輸送輥臺2邊沿間隔一端距離設置，使得門扇夾持的更加牢固，不會晃動。

作為一種改進，靠近輸入端12處的兩組電機5間設置有間距定位柱6，所述間距定位柱6設置在滑軌4上；靠近輸入端12處的兩組電機5間設置有間距定位柱6，間距定位柱6設置在滑軌4的側面上，當加工不同門扇的合頁槽時，合頁槽間距發生變化，靠近輸入端12處的兩組電機5位置通過參照間距定位柱6進行調整，另外一組電機位置不變，實現門扇合頁槽間距調整。

作為一種改進，所述滑臺3背向輸送輥臺2的一側設置有氣缸13，所述氣缸13和電機5之間連接設置有活塞桿14；滑臺3背向輸送輥臺2的一側設置有氣缸13，氣缸13和電機5之間連接設置有活塞桿14，通過氣缸13上的活塞桿14推動設置在滑臺3上的電機5前后移動。

作為一種改進，所述滑臺3電連接有伺服電機；滑臺3電連接有伺服電機，滑臺3在滑軌4上左右滑動由伺服電機驅動，使得滑臺3滑動的距離可控制、可調整。

最后，需要注意的是，本實用新型不限于以上實施例，還可以有很多變形。本領域的普通技術人員能從本實用新型公開的內容中直接導出或聯想到的所有變形，均應認為是本實用新型的保護范圍。
