本發明涉及石油天然氣鉆井工具領域，進一步涉及在石油天然氣鉆井作業中、廣泛使用的聚晶金剛石復合片鉆頭(以下簡稱pdc鉆頭)，更具體地，本發明涉及到pdc鉆頭在生產過程中的新釬焊工藝。

背景技術：

pdc鉆頭主要由鉆頭體、切削齒和接頭等組成。鉆頭體按材料一般可分為胎體和鋼體兩種，鉆頭相應地分為胎體鉆頭和鋼體鉆頭。胎體鉆頭的鉆頭體是采用不同粒度的碳化鎢粉以及不同配比的浸漬金屬料裝入設計好的石墨模具中經無壓浸漬高溫?zé)Y(jié)而成，上面預留了切削齒位置。鋼體鉆頭的鉆頭體是采用整塊合金鋼毛壞經機加工而成。pdc鉆頭的切削齒分為復合片式切削齒和齒柱式切削齒兩種結構，它們按一定規律布置在鉆頭體上。復合片是由聚晶金剛石層和碳化鎢襯底組成，一般為圓片狀，聚晶金剛石層是復合片切削齒的核心。

目前石油鉆井中使用的鉆頭主要有三類，即牙輪鉆頭，金剛石材料鉆頭及刮刀鉆頭。金剛石材料鉆頭按破巖原件材料分為天然金剛石鉆頭，聚晶金剛石復合片鉆頭(簡稱pdc鉆頭)以及熱穩定性聚晶金剛石鉆頭(簡稱tsp鉆頭)。pdc鉆頭按鉆頭冠材料和切削齒結構劃分又可分為胎體pdc鉆頭和鋼體pdc鉆頭兩類。

pdc鉆頭是20世紀80年代鉆井技術三大創新之一，以其高效優質的性能，已廣泛應用于煤田、石油和地質勘探等領域中。pdc鉆頭在鉆進完整的軟至中硬巖層中表現出壽命長、效率高的特點。但隨著pdc鉆頭應用范圍的不斷擴大，在破碎、裂隙、不均質等復雜地層以及硬至較硬地層鉆進時常有pdc片脫落、崩齒等非正常磨損現象，造成鉆頭使用壽命大大縮短。究其原因，除了鉆頭結構設計、地質條件和操作因素之外，pdc鉆頭的釬焊工藝是制約其使用壽命的一個重要因素，所以對pdc釬焊工藝的要求也越來越高。

釬焊是采用比母材熔點低的金屬材料作釬料，將焊件和釬料加熱到高于釬料熔點，低于母材熔化溫度，利用液態釬料潤濕母材，填充接頭間隙并與母材相互擴散實現連接焊件的方法。釬焊變形小，焊后光滑美觀，釬焊前對鉆頭體必須進行細致加工和嚴格清洗，除去油污和過厚的氧化膜，保證接口裝配間隙。間隙一般要求在0.01～0.1毫米之間。釬焊時，將表面清洗好的鉆頭體和復合片以搭接型式裝配在一起，把釬料放在接頭間隙附近或接頭間隙之間。當鉆頭體和復合片、釬料被加熱到稍高于釬料熔點溫度后，釬料熔化(鉆頭體和復合片未熔化)，并借助毛細作用被吸入和充滿固態工件間隙之間，液態釬料與工件金屬相互擴散溶解，冷凝后復合片即焊在鉆頭體的齒穴中。

中頻加熱爐是一種將工頻50hz交流電轉變?yōu)橹蓄l(300hz以上至1000hz)的電源裝置，這種渦流同樣具有中頻電流的一些性質，即，金屬自身的自由電子在有電阻的金屬體里流動要產生熱量。比如說，把一根金屬圓柱體放在有交變中頻電流的感應圈里，金屬圓柱體沒有與感應線圈直接接觸，通電線圈本身溫度已很低，可是圓柱體表面被加熱到發紅，甚至熔化，而且這種發紅和熔化的速度只要調節頻率大小和電流的強弱就能實現。如果圓柱體放在線圈中心，那么圓柱體周邊的溫度是一樣的，圓柱體加熱和熔化也沒有產生有害氣體、強光污染環境。中頻加熱爐把三相工頻交流電，整流后變成直流電，再把直流電變?yōu)榭烧{(diào)節的中頻電流，供給由電容和感應線圈里流過的中頻交變電流，在感應圈中產生高密度的磁力線，并切割感應圈里盛放的金屬材料，在金屬材料中產生很大的渦流。由于該加熱方式升溫速度快，所以氧化極少，中頻加熱鍛件的氧化燒損僅為0.5％。

pdc鉆頭由切削齒、鉆頭體和接頭等組成，切削齒也就是金剛石復合片，也簡稱pdc齒。金剛石復合片是一種金剛石和硬質合金基體組成的復合材料，具有硬度高、耐磨性好、自銳性好、整體強度好的特點，廣泛應用于石油鉆井、地質勘探、煤田鉆采鉆頭上和機械加工工具等行業。但金剛石復合片又具有一個熱穩定性差的缺陷。復合片是由多種物質組成的，當溫度超過700℃時，由于復合片中不同物質的熱膨脹系數不同引起的內應力能導致復合片內部產生裂紋而破裂。但是復合片與鉆頭體上齒穴的最佳釬焊溫度在680℃～700℃，在這個溫度范圍釬焊，可保證齒穴與復合片的釬焊強度。因此，控制釬焊溫度就成了制造pdc鉆頭中最關鍵的一道工藝。

技術實現要素：

本發明的目的在于，使用一種新型的中頻加熱爐，保證鉆頭體預熱到最適合的釬焊溫度，強化釬焊強度，保證pdc鉆頭在鉆進較硬地層中pdc片不脫落、不崩齒等非正常磨損。

為實現上述目的，本發明采用的技術方案如下：

一種pdc鉆頭的新釬焊工藝，包含焊前準備、釬焊、焊后保溫。

更具體地，焊前對鉆頭體和pdc復合片進行噴砂、丙酮清洗預處理。

更具體地，釬焊過程中，有效地控制釬焊溫度在一定范圍內是必要的。

更具體地，釬焊后將pdc鉆頭放入專用的保溫桶。

更具體地，本發明主要針對釬焊過程中溫度的控制，采用一種可旋轉三軸中頻加熱爐。

更具體地，釬焊前，將pdc鉆頭的齒穴修整，復合片放進去轉動自如；將鉆頭的冠部(2)和復合片(5)進行噴砂、丙酮清洗。

更具體地，釬焊預熱，將噴砂后冠部(2)涂上焊劑的鉆頭裝入工作臺上，熱電偶的連接導線(6)連接鉆頭冠部的齒穴(13)，蓋上加熱爐上蓋(7)，啟動加熱爐，設置溫度控制器700℃，等到達設定溫度后關閉加熱爐，準備開始釬焊作業。

更具體地，釬焊時，取下爐蓋(15)，依照從刀翼(14)的中心位置向外一直到保徑齒的順序，釬焊工對齒穴(13)進行加熱，并向齒孔內噴上薄層的焊劑，同時在齒穴(13)的底部和齒穴(13)內表面浸潤銀焊料；轉齒工用鑷子從復合片專用盒(11)中取出，放入相應齒穴(13)內，用專用工具旋轉復合片(5)，釬焊工控制好加熱溫度，同時向復合片(5)的頂部和背部融化焊絲，轉齒工按照要求確定復合片(5)的角度和方向，當調整好復合片(5)位置后，停止加熱同時向復合片施加壓力，擠出空隙中的空氣與雜質然后把它擠壓到底，噴灑少量的焊劑，鉗焊工用少量的銀焊料填塞接縫，重復上述動作，一直到所有的復合片(5)都焊接到鉆頭上為止。

更具體地，釬焊后，將pdc鉆頭放入專用的保溫桶中進行保溫處理，可以減小冷卻過程中產生的內應力，有利于提高焊接質量。

更具體地，pdc鉆頭基體材料采用45#碳素鋼或yg8硬質合金；

更具體地，所述浸潤銀焊料選用厚度為0.lmm的銀銅釬料，其化學成分為質量份：ag54，cu14，zn22，ni3.5，mn6.5，熔化溫度630-690℃；

更具體地，所述浸潤銀焊料選用厚度為0.lmm的銀銅釬料，其化學成分為質量份：ag54，cu13，zn15.5，ni1.7，cd15.8，熔化溫度620-690℃；

更具體地，所述焊劑選用選用qj102釬劑和f500a釬劑

更具體地，pdc復合片與yg8硬質合金的釬焊溫度控制在690℃；

更具體地，pdc復合片與45#鋼的釬焊溫度控制在670℃。

更具體地，690℃釬焊溫度下，釬焊壓力為2mp-4mpa；

更具體地，所述中頻感應加熱設備包括感應圈、電源指示燈、工作指示燈、過壓指示燈、過熱指示燈、過流指示燈、欠水指示燈、冷卻指示燈、啟動按鈕、停止按鈕、程序轉換按鈕、加熱功率調節旋鈕、保溫功率調節旋鈕、手動/自動選擇開關、輸出電流數顯、時間顯示、控制電源開關；

更具體地，所述中頻感應加熱設備控制系統包括模糊控制系統和同步數據采集系統兩部分；由負載、紅外測溫儀、前置放大電路、a/d芯片、單片機控制系統和中頻感應加熱設備組成的模糊控制系統形成閉環，控制試驗中的釬焊溫度；同步數據采集系統包括負載、紅外測溫儀、a/d轉換卡和微機；二者通過紅外測溫儀的輸出信號聯系在一起；所述紅外測溫儀采用美國wahl公司的hsm-672。

本發明的有益效果是：

本發明可將加熱對鉆頭體和復合片的影響降到最低，強化釬焊強度，提高了pdc鉆頭在復雜地層的鉆進效率。

附圖說明

圖1是本發明可旋轉三軸中頻加熱爐的主視示意圖；

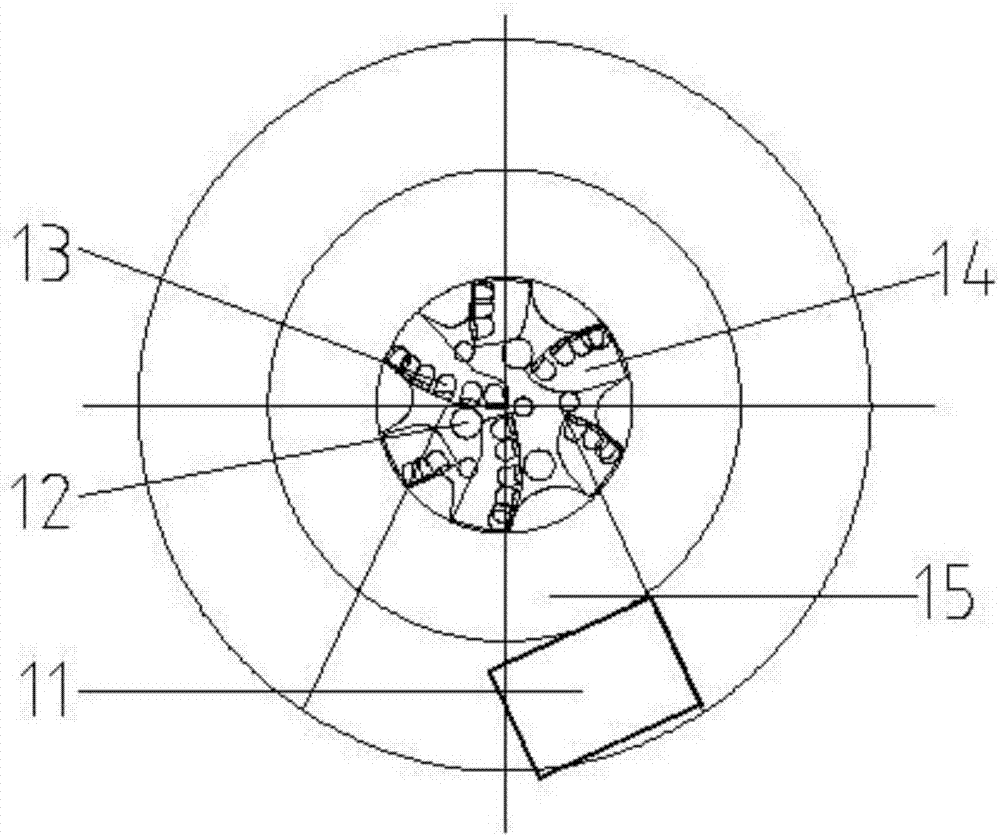

圖2是本發明可旋轉三軸中頻加熱爐的俯視圖；

圖3所示為本發明中頻感應釬焊模糊控制與同步數據采集系統結構圖；

圖4所示為用之前的工藝進行釬焊試驗得出的釬焊剪切的最大力和剪切強度關系圖；

圖5所示為本發明的工藝進行釬焊試驗得出的釬焊剪切的最大力和剪切強度關系圖。

圖1中：1.加熱爐，2.pdc鉆頭冠部，3.保徑，4.接頭，5.復合片，6.熱電偶連接導線，7.上蓋，8.旋轉臺一，9.旋轉臺二，10.加熱爐滾輪.圖2中：11.放復合片的專用盒，12.水眼孔，13齒穴，14.刀翼，15.可卸側方蓋。

具體實施方式

下面結合附圖對本發明的具體實施方式做簡要說明。

首先，本發明中關于方向“前”、“后”、“左”、“右”、“上(頂)”、“下(底)”、“側”僅僅是基于本發明附圖1中鉆頭所放置的狀態，便于理解本發明技術方案而進行的定義，本領域技術人員可以理解的是，這些關于方向的定義并不應解釋為對本發明權利要求及技術方案的限制；其次本發明中所用的中頻加熱爐只是工藝中使用的一種裝置，釬焊工藝中還應有其他很多步驟和設備裝置。

一種pdc鉆頭的新釬焊工藝，釬焊工藝是pdc鉆頭制造的關鍵工序，主要包含焊前準備、釬焊、焊后保溫。

更具體地，焊前對鉆頭體和pdc復合片進行噴砂、丙酮清洗等預處理，可以提高鉆頭體與pdc復合片之間的釬焊強度。

更具體地，釬焊過程中，有效地控制釬焊溫度在一定范圍內是必要的。

更具體地，釬焊后將pdc鉆頭放入專用的保溫桶。

更具體地，本發明主要針對釬焊過程中溫度的控制，采用一種新型可旋轉三軸中頻加熱爐，感應加熱其熱量在鉆頭體內自身產生，所以加熱均勻，芯表溫差極小，保證鉆頭體整體加熱，應用溫控系統可實現對溫度的精確控制。集焊前預熱與釬焊一體，鉆頭體上方連接熱電偶的補償導線，保證鉆頭體本身能達到的實際溫度，而不是爐中的溫度。復合片預熱好，放入加熱爐開口的地方，減少夾放復合片時溫度的損失。由于每片復合片在設計中的角度都不一樣，所有在釬焊中調整到最佳的角度就至關重要，本加熱爐可隨意轉動，保證實際焊齒的需要。

釬焊前，將pdc鉆頭的齒穴修整，復合片放進去轉動自如。將鉆頭的冠部(2)和復合片(5)進行噴砂、丙酮清洗，可以提高鉆頭冠部齒穴和復合片(5)之間的焊接強度。

釬焊預熱，將噴砂后冠部(2)涂上焊劑的鉆頭裝入工作臺上，熱電偶的連接導線(6)連接鉆頭冠部的齒穴(13)，蓋上加熱爐上蓋(7)，啟動加熱爐。設置溫度控制器700℃，等到達設定溫度后關閉加熱爐，準備開始釬焊作業。

釬焊時，取下爐蓋(15)，依照從刀翼(14)的中心位置向外一直到保徑齒的順序。釬焊工對齒穴(13)進行加熱，并向齒孔內噴上薄層的焊劑，同時在齒穴(13)的底部和齒穴(13)內表面浸潤銀焊料。轉齒工用鑷子從復合片專用盒(11)中取出，放入相應齒穴(13)內，用專用工具旋轉復合片(5)，釬焊工控制好加熱溫度，同時向復合片(5)的頂部和背部融化焊絲，轉齒工按照要求確定復合片(5)的角度和方向，當調整好復合片(5)位置后，停止加熱同時向復合片施加壓力，擠出空隙中的空氣與雜質然后把它擠壓到底，噴灑少量的焊劑，鉗焊工用少量的銀焊料填塞接縫。重復上述動作，一直到所有的復合片(5)都焊接到鉆頭上為止。

釬焊后，將pdc鉆頭放入專用的保溫桶中進行保溫處理，可以減小冷卻過程中產生的內應力，有利于提高焊接質量。

pdc鉆頭基體材料采用45#碳素鋼和yg8硬質合金，其化學成分及性能分別見表1/2：

表145#碳素鋼的化學成分及力學性能

表2yg8硬質合金的化學成分及力學性能

選用厚度為0.lmm的銀銅釬料，其化學成分如下表所示：

表3本發明所采用的釬料的化學成分及熔化溫度

釬劑選用qj102釬劑和f500a釬劑，其化學成分及活性溫度如下表所示

表4本發明所采用的釬劑的化學成分及熔化溫度

經過試驗，本發明得知各種pdc鉆頭都有最適合自身的釬料、釬劑搭配。釬料的熔點和性能與釬劑的活性溫度及性能相匹配，則能減少氣孔、夾渣等釬焊缺陷，得到組織均勻的釬焊接頭；反之，釬料與釬劑性能不匹配，則會滋生釬焊缺陷，降低釬焊性能。對于pdc復合片與ygs硬質合金高頻感應釬焊，使用含mn的1#釬料比用含cd的2#釬料好。采用1#釬料與qj102釬劑搭配時釬焊接頭剪切強度最高，而2#釬料與qj102釬劑搭配方式獲得的釬焊接頭性能最差。釬焊pdc復合片與45#鋼時，使用2#釬料獲得接頭的剪切強度明顯比采用1#釬料的高。兩種釬料、兩種釬劑搭配時，pdc復合片與45#鋼釬焊接頭剪切強度大小依次為：2#-f500a搭配、2#-qj102搭配、l#-qj102搭配、l#-f500a搭配。

本發明中釬焊試驗發現，2#釬料形成的焊縫比1#釬料的厚；但釬焊pdc復合片與yg8硬質合金時1#釬料的焊縫剪切強度高，而釬焊pdc復合片與45#鋼時是2#釬料的焊縫剪切強度高。釬焊溫度越高，pdc復合片與刀體的結合性能越好，pdc刀具的剪切強度越大，焊縫厚度越小。然而，當釬焊溫度達到一定溫度后，釬料的氧化加劇，造成夾渣缺陷，而且合金組分急劇蒸發引發氣孔，導致釬焊接頭結合強度的增加隨焊接溫度的升高不明顯。因此，為了獲得綜合性能較好的釬焊接頭，pdc復合片與yg8硬質合金的釬焊溫度應控制在690℃，pdc復合片與45#鋼的釬焊溫度最好控制在670攝氏度左右。

隨著釬焊壓力的增大，剪切強度先增大后減小，當達到一定值后剪切強度基本不變；而焊縫厚度卻隨著壓力的增大而減小，最終趨于定值。690℃釬焊溫度下，釬焊壓力為2mp-4mpa時可獲得性能優良的釬焊接頭。復焊工藝和用陶瓷棒施加釬焊壓力都可顯著提高釬焊接頭的結合強度，而且還可以利用價格低廉的2#釬料代替1#釬料降低生產成本，適合小批量pdc鉆頭生產；此外，冷卻方式對釬焊接頭的性能有至關重要的影響，冷卻過程處理不當會引起焊接應力的集中，導致接頭局部的破壞，降低了釬焊接頭的剪切強度，pdc鉆頭釬焊后必須采取合理的冷卻方式以防止因釬焊接頭的氧化及裂紋可能引起pdc鉆頭使用性能的降低甚至是報廢。本發明經過試驗發現，石膏粉冷卻要比空氣冷卻的效果好。

本發明中的中頻感應加熱設備包括感應圈，其中感應圈的形狀和尺寸決定設備的工作振蕩頻率，本發明中的中頻感應加熱設備工作頻率，當頻率太低時，設備會自動減小加熱功率，而且當頻率太高時，會在瞬間燒損設備中的功率器件，所以，當使用單圈感應圈或感應圈很小時，可能引起頻率過高而引發設備故障。該焊機的面板指示燈以及按鈕的功能如下：

電源指示燈：合上控制開電源開關，此燈亮表示有電；

工作指示燈：正常加熱時，此燈閃爍，同時蜂鳴器“嘀、嘀”響，約每秒一次；當設備出現故障時，此燈和蜂鳴器響聲也不正常，可作為判斷設備故障的依據；

過壓指示燈：此設備輸入電壓為單相220v，允許最高輸入電壓為245v，當輸入電壓超過245v時，設備會自動停止工作，過壓指示燈亮，并發出持續蜂鳴聲，當輸入電壓低于245v時，報警自動解除，過壓指示燈熄滅；

過熱指示燈：設備內功率器件散熱器上，安裝有一個55℃溫度的開關，當散熱器的溫度高于55℃時，設備會自動停止工作，過熱指示燈亮，并發出持續蜂鳴聲；增加水流量，降低冷卻水的水溫，使散熱器溫度低于55℃時，報警自動解除，過熱指示燈熄滅；

過流指示燈：此燈亮在以下情況下可能發生：(a)干擾信號；(b)設備內器件溫度過高；(c)設備故障；(d)工件與感應圈接觸引起感應圈短路；(e)感應圈的圈與圈之間的接觸；(f)網壓太低或電網帶負載能力太差，此燈亮?xí)r，設備自動停止工作，并發出持續蜂鳴聲，關掉控制電源開關重新打開，報警即可解除，如反復出現過流，則一定要找出原因設計方可排除；

欠水指示燈：本設備內安裝有一個水壓開關，當冷卻水的壓力低于0.2mpa時，設備會自動停止工作，欠水指示燈亮，并發出持續蜂鳴聲，增加水壓力，報警自動解除，欠水指示燈熄滅，當出現欠水時，可用下列方法嘗試解除欠水報警：先將出水堵上，使冷卻水的水壓增加使壓力開關吸合，然后再將出水恢復，當水壓不太低時，用此方法可維持工作，但當水壓太低時，此方法無效，必須改進冷卻水；加熱指示燈：無論在手動狀態或自動狀態，加熱時，此燈亮；保溫指示燈：在自動工作狀態下，保溫時，此燈亮；

冷卻指示燈：.在自動狀態下，冷卻時，此燈亮；

啟動按按鈕：“手動”時，按一下此按鈕，設備開始加熱，“自動”時，按一下此按鈕，設備按調好的時間自動計時，自動完成加熱、保溫、冷卻過程，當使用腳踏開關遙控時，此按鈕不起作用；

停止按鈕：無論在“手動”或“自動”狀態，按一下此按鈕，設備停止加熱和計時；

程序轉換按鈕：此按鈕僅在“自動”狀態下有效，自動工作狀態下，按此按鈕可以手動轉換加熱一保溫一冷卻過程，常用于工藝試驗過程中；

加熱功率調節旋鈕：在“自動”或“手動”狀態下，調節加熱時輸出電流的大小，從而調節加熱速度；

保溫功率調節旋鈕：僅在“自動”狀態下，調節保溫時的輸出電流大小，調節保溫時的加熱速度；

手動/自動選擇開關：開關置“手動”時，時間控制不起作用，時間顯示加熱時間，

無保溫和冷卻狀態，開關置“自動”時，加熱、保溫、冷卻過程按予置時間自動進行；

輸出電流數顯：顯示加熱或保溫時的輸出振蕩電流的大小，電流大則加熱快；

時間顯示：在“手動”狀態，顯示加熱時間，在“自動”狀態，依次顯示加熱、保溫、冷卻時間；

控制電源開關：為設備控制回路電源開關；

圖3所示為本發明中頻感應釬焊模糊控制與同步數據采集系統結構圖，如圖所示，整個系統包括模糊控制系統和同步數據采集系統兩部分。由負載、紅外測溫儀、前置放大電路、a/d芯片、單片機控制系統和中頻感應加熱設備組成的模糊控制系統形成閉環，控制試驗中的釬焊溫度。同步數據采集系統包括負載、紅外測溫儀、a/d轉換卡和微機。二者是通過紅外測溫儀的輸出信號聯系在一起的。本發明的紅外測溫儀采用美國wahl公司的hsm-672。

用六種試樣在萬能試驗機上進行測試，用之前的工藝進行釬焊，試驗得出的釬焊剪切的最大力和剪切強度如圖4所示。

采用本發明所采用的釬焊工藝進行試驗，得出的釬焊剪切的最大力和剪切強度如圖5示。

根據對上面兩種工藝的數據進行對比可以明顯得出采用本發明中的釬焊工藝在剪切試驗中最大力、剪切強度要比之前釬焊工藝的焊接強度要好，而且新釬焊工藝試樣號2、3、4中的最大力都是人為停止壓力的。本領域技術人員可以明了的發現新釬焊工藝的優越性，舊釬焊工藝的釬焊溫度并不是銀焊料與冠體材料的最佳融合溫度。

2016年10月-2016年12月，大慶鉆井研究院的技術人員對本發明采用新釬焊工藝焊接的新pdc鉆頭進行跟蹤，共使用6只215.9mmjkp-6型號的pdc鉆頭后，未發現掉齒、崩刃等非正常磨損現象。且復合片的磨損程度明顯減小，平均每只鉆頭的進尺增加了10％左右，復合片的磨損程度減小了20％左右。
