本發明涉及齒輪加工領域，尤其涉及了球型齒輪用數控滾齒機調試方法。

背景技術：

現有技術中，球型齒輪在仿型滾齒加工，用拼湊法，其缺點是需要操作工的經驗值，其精度低，效率慢，廢品率高，工人的勞動強度大；針對仿型滾齒的不足，采用五軸數控滾齒加工，通過滾齒工裝定位；進行準確的計算，得出數控滾齒機械坐標，提高了產品的合格率，大大減少調試時間。

技術實現要素：

本發明針對現有技術中的問題，提供了球型齒輪用數控滾齒機調試方法。

為了解決上述技術問題，本發明通過下述技術方案得以解決：

球型齒輪用數控滾齒機調試方法，數控滾齒機包括滾齒工裝、滾刀，滾齒工裝上設有安裝軸，安裝軸上設有待加工產品，代加工產品通過壓緊螺母固定于安裝軸上，壓緊螺母與代加工產品間設有環狀的壓蓋，其特征在于：包括以下步驟：

a.安裝：將待加工產品套設于滾齒工裝的安裝軸上并通過壓緊螺母及壓蓋壓緊固定，并對安裝的待加工產品進行水平度的檢測，并調整保持誤差在0.1mm內；

b.測量：測出斜邊一、斜邊二的長度及滾刀的半徑，斜邊一為齒根圓的半徑，對邊一為待加工滾齒齒槽頂端到齒根圓圓心所在的水平面的距離，斜邊二的長度為斜邊一的長度與滾刀半徑的長度和，精確0.001mm；

c.計算：斜邊一與齒根圓圓心所在的水平面的夾角為a，通過sina＝對邊一/斜邊一算出sina的值，再根據sina＝(對邊一+滾刀半徑)/對邊二算出對邊二的值，對邊二長度的兩倍則為兩個滾刀軸心的距離；

d.數控控制參數設置：根據算出的滾刀軸心的距離通過數控編程設置滾刀軸心的上下兩個極限位置，保證滾刀軸心在兩個極限位置間沿豎直方向直線運動；

作為優選，安裝軸與滾刀均與伺服電機連接，通過伺服電機提供動力并通過數控設備控制其轉速。

本發明采用了以上方案具有以下有益效果：針對仿型滾齒的不足，采用五軸數控滾齒加工，通過滾齒工裝定位；進行準確的計算，得出數控滾齒機械坐標，提高了產品的合格率，大大減少調試時間。

附圖說明

圖1為本發明的安裝示意圖。

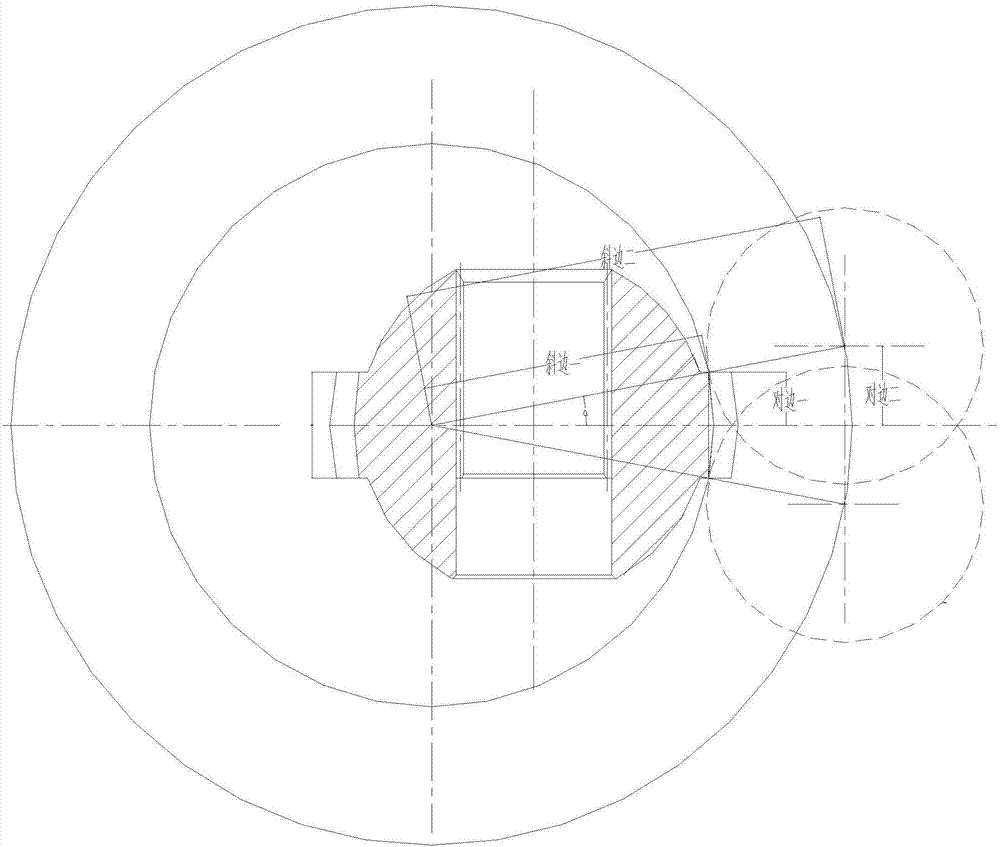

圖2為各數據測量示意圖。

附圖中各數字標號所指代的部位名稱如下：1—滾齒工裝、2—滾刀、3—安裝軸、4—待加工產品、5—壓緊螺母、6—壓蓋。

具體實施方式

下面結合附圖與實施例對本發明作進一步詳細描述。

實施例1

球型齒輪用數控滾齒機調試方法，如圖1-圖2所示，數控滾齒機包括滾齒工裝1、滾刀2，滾齒工裝1上設有安裝軸3，安裝軸3上設有待加工產品4，代加工產品通過壓緊螺母5固定于安裝軸3上，壓緊螺母5與代加工產品間設有環狀的壓蓋6，其特征在于：包括以下步驟：

e.安裝：將待加工產品4套設于滾齒工裝1的安裝軸3上并通過壓緊螺母5及壓蓋6壓緊固定，并對安裝的待加工產品4進行水平度的檢測，并調整保持誤差在0.1mm內；

f.測量：測出斜邊一、斜邊二的長度及滾刀2的半徑，斜邊一為齒根圓的半徑，對邊一為待加工滾齒齒槽頂端到齒根圓圓心所在的水平面的距離，斜邊二的長度為斜邊一的長度與滾刀2半徑的長度和，精確0.001mm；

g.計算：斜邊一與齒根圓圓心所在的水平面的夾角為a，通過sina＝對邊一/斜邊一算出sina的值，再根據sina＝對邊一+滾刀2半徑/對邊二算出對邊二的值，對邊二長度的兩倍則為兩個滾刀2軸心的距離；

l.數控控制參數設置：根據算出的滾刀2軸心的距離通過數控編程設置滾刀2軸心的上下兩個極限位置，保證滾刀2軸心在兩個極限位置間沿豎直方向直線運動；

安裝軸3與滾刀2均與伺服電機連接，通過伺服電機提供動力并通過數控設備控制其轉速。

技術特征：

技術總結
本發明涉及齒輪加工領域，公開了球型齒輪用數控滾齒機調試方法，首先安裝待加工產品，再進行相關數據測量，根據測量的數值進行坐標計算，將計算出的左邊輸入到數控設備中通過數控設備控制加工。本發明針對仿型滾齒的不足，采用五軸數控滾齒加工，通過滾齒工裝定位；進行準確的計算，得出數控滾齒機械坐標，提高了產品的合格率，大大減少調試時間。

技術研發人員：王琦
受保護的技術使用者：金華市新華齒輪有限公司
技術研發日：2017.07.03
技術公布日：2017.09.26
