本實用新型涉及機械加工后處理技術領域，具體涉及自動化薄壁管管口的精加工裝置。

背景技術：

目前精加工技術已經成為各國工業發展中的重要研究對象之一，逐漸引起人們的重視,并開始對薄壁管的精加工進行研究。德國、美國、日本等國家對精加工的方法和技術都非常重視，但是目前還沒有針對自動化薄壁管精加工的標準和有效方法，因此可見自動化薄壁管精加工機床設計的必要性。

現如今國內有名的幾個大的薄壁管廠家，依然采用人工進料來精加工薄壁管的方法，這樣會存在產品的精度不一致性和產品的人為誤差對薄壁管尺寸及精度影響比較大的問題，有時也會采用價格昂貴的激光微切割工藝，但是會帶來成本的提高，與此同時，薄壁管管口精加工的一個最重要的因素是容易發生管口變形或者開裂，這樣只會帶來產品的次品率上升，最后導致使用該薄壁管的產品召回，重則危及用戶的安全，最終會使廠家遭受不必要的經濟損失。因此廠家想要提高產品的生產效率、降低生產成本和保持很好的精度一致性，必須要有一個可以自動化去除薄壁管管口毛刺的裝置。

技術實現要素：

本實用新型提供一種自動化薄壁管管口精加工裝置，以解決薄壁管管口精加工的過程中容易發生管口變形的問題，用于實現對薄壁管管口進行高精度保持性、高質量、高自動化程度精加工。

本實用新型采取的技術方案是：

傳動運輸組件安裝在輸送式精加工裝置床身的頂板與中部梁上，電機運動組件一和電機運動組件二分別安裝在輸送式精加工裝置床身的頂板上，自動推桿組件一和自動推桿組件二相向安裝在自動上料定位組件的兩側，并通過螺釘固定在自動加內襯套裝置床身的頂板上，輸送式精加工裝置床身通過承接板與自動加內襯套裝置床身連接，兩個輸送鏈條和夾具組件分別通過傳動運輸組件的輸送鏈輪安裝在輸送式精加工裝置床身上面，出料板安裝在輸送式精加工裝置床身側面、用于承接兩個輸送鏈條和夾具組件的輸送物。

本實用新型所述的自動上料定位組件的結構是：兩個支撐板通過四對固定板固定在自動加內襯套裝置床身的頂板上，兩對滑槽固定板通過螺釘固定在定位底板上，一對內襯套定位板通過其下表面螺紋孔與定位底板相連，一對定位軌道固定座通過其下底面螺紋孔安裝在自動加內襯套裝置床身的頂板上，一對定位軌道支撐座通過其下底面螺紋孔與定位底板相連，內襯套定位軌道穿過支撐板兩端分別安裝在定位軌道固定座和定位軌道支撐座上，內襯套壓板通過螺釘與滑塊相連，滑軌固定塊通過螺釘與滑軌固定板相連，滑軌固定板通過螺釘與支撐板相連，液壓缸固定座通過螺釘連接在滑軌固定板上，內襯套液壓缸通過螺釘與液壓缸固定座相連，推桿固定套通過過盈配合與推桿固定板連接，連接塊與兩個滑槽固定板形成的滑槽裝配在一起，形成滑動副，內襯套填充板通過螺釘固定在推桿液壓缸安裝座上，推桿液壓缸安裝座通過螺釘固定在自動加內襯套裝置床身的頂板上，推桿連接桿通過螺紋連接在推桿液壓缸推桿上，薄壁管推桿兩端分別通過螺紋連接在推桿連接桿和連接塊上，薄壁管通過薄壁管管口定位塊定位在可旋轉滑塊的圓弧槽內，薄壁管管口定位塊通過螺釘連接在可旋轉滑塊上，上料板通過上料板支撐架固定在自動加內襯套裝置床身的頂板上，扭轉彈簧兩端通過彈簧定位圈和旋轉軸分別固定在可旋轉滑塊和連接塊的凹槽里。

本實用新型所述的自動推桿組件一和自動推桿組件二的結構相同，其中自動推桿組件一的結構是：兩端液壓缸通過螺釘與兩端液壓缸安裝板連接，兩端液壓缸安裝板通過兩端液壓缸安裝座固定在自動加內襯套裝置床身的頂板上，兩端液壓缸推桿通過螺紋連接在連接桿上，推桿圓套盤通過內六角螺釘與連接桿相連，推桿圓套盤通過導套與導柱相連，內襯套推桿通過螺紋與推桿圓套盤連接，導柱二和導柱一的末端都連接在自動上料定位組件上，用于與自動上料組件的連接。

本實用新型所述的輸送鏈條和夾具組件的結構是：夾具鏈條安裝板每隔一個節距并通過鏈條銷軸安裝在鏈條上，通過鏈條安裝板每隔兩個鏈節距安裝一對夾具，夾具通過夾具安裝螺紋孔、夾具安裝孔與夾具鏈條安裝板連接，前撥爪和后撥爪頭對頭布局，用于將薄壁管夾緊在圓弧槽內。

本實用新型所述的承接板的結構是：承接板凹槽通過承接板固定螺釘固定在輸送式精加工裝置床身上，承接板凹槽通過支撐螺釘保持一定上仰角度，薄壁管通過薄壁管擋板定位。

本實用新型所述的傳動運輸組件的結構是：伺服電機通過伺服電機安裝板安裝在輸送式精加工裝置床身的底板上，傳動鏈條通過伺服電機主動鏈輪傳動給從動輪，軸承座通過螺釘連接在輸送式精加工裝置床身的床頭板處，軸承座布置成平行四邊形裝，分別用螺釘固定在輸送式精加工裝置床身上，運輸鏈條環繞在四組輸送鏈輪上，其間經過中間承接鏈輪。

本實用新型所述的電機運動組件一和電機運動組件二的結構相同，其中電機運動組件二的結構是：往復式液壓缸通過往復式液壓缸安裝座用螺釘固定在輸送式精加工裝置床身的尾部頂板上，往復式液壓缸推桿通過液壓缸連接環連接在三相電機安裝板上，三相電機通過螺釘安裝在三相電機安裝板上，彈性聯軸器一端連接在三相電機輸出軸上，另外一端連接在精銑刀上，三相電機安裝板通過導軌滑塊連接在直線導軌上，直線導軌通過螺釘固定在輸送式精加工裝置床身的頂板上。

本實用新型的優點是：

實現對自動化薄壁管管口精加工的精確控制，通過實用新型設計的內襯套，本身具有很好的加工精度，具有自動校正機構，可以校正前期由于薄壁管加工管口的內縮變形，最終使得薄壁管管口具有傳統加工無法比擬的精度，加工精度等級為IT6。

通過四個液壓缸推桿作用，利用內襯套自動完成對薄壁管管口內壁的鑄造殘留、污漬等缺陷的的去除，同時還有變形的校正工作，同時還對薄壁管口的剛度起到了加強作用，防止后期的夾具夾緊力和精加工工作發生薄壁管變形的問題，同時實現本過程的自動化加工，保持加工精度的一致性。

本實用新型通過輸送式精加工組件使得夾具夾緊力合適，使得后期薄壁管管口在精加工的過程夾緊力可靠穩定，同時通過安裝鏈板安裝夾具，使得夾具牢固可靠，利用鏈條經過鏈輪位置時產生彎曲的現象，將夾具安裝在輸送鏈上面，等到鏈條經過鏈輪時，利用后撥爪將薄壁管撥進圓弧槽內，當經過鏈輪以后，鏈條變成水平的，并自動夾緊薄壁管，當經過電機位置時，薄壁管在夾具的夾緊作用下經過精銑刀的小切削力、小進給量、高速切削作用，可以保證薄壁管具有很好的尺寸和形位精度，可以實現薄壁管管口具有很好的精度，無裂紋，粗度小等優點，當夾具帶著薄壁管完成精加工以后，經過另一個鏈輪時，鏈條產生彎曲，夾具張開，釋放薄壁管，完成加工工作，全程實現自動化加工，提高加工效率，完全適應了目前流水線式生產模式，適合工廠生產，可以實現大規模生產，有效降低生產成本。

本實用新型裝置精度高，使用靈活方便，便于人員操作，可以實現自動化生產，降低人工生產中產生的不可控誤差，降低產品的不合格率；節約材料，生產出具有高的精度保持性和高質量的薄壁管管口，避免了由于薄壁管管口變形、切削力不穩定、薄壁管開裂等產生的設備不穩定的問題；本實用新型通過夾具，內襯套，自動加內襯套裝備，輸送式精加工裝備，實現高精度的配合，零部件的互換性好，解決了自動化設備后期維護的難的問題。

附圖說明

圖1是本實用新型的結構示意圖；

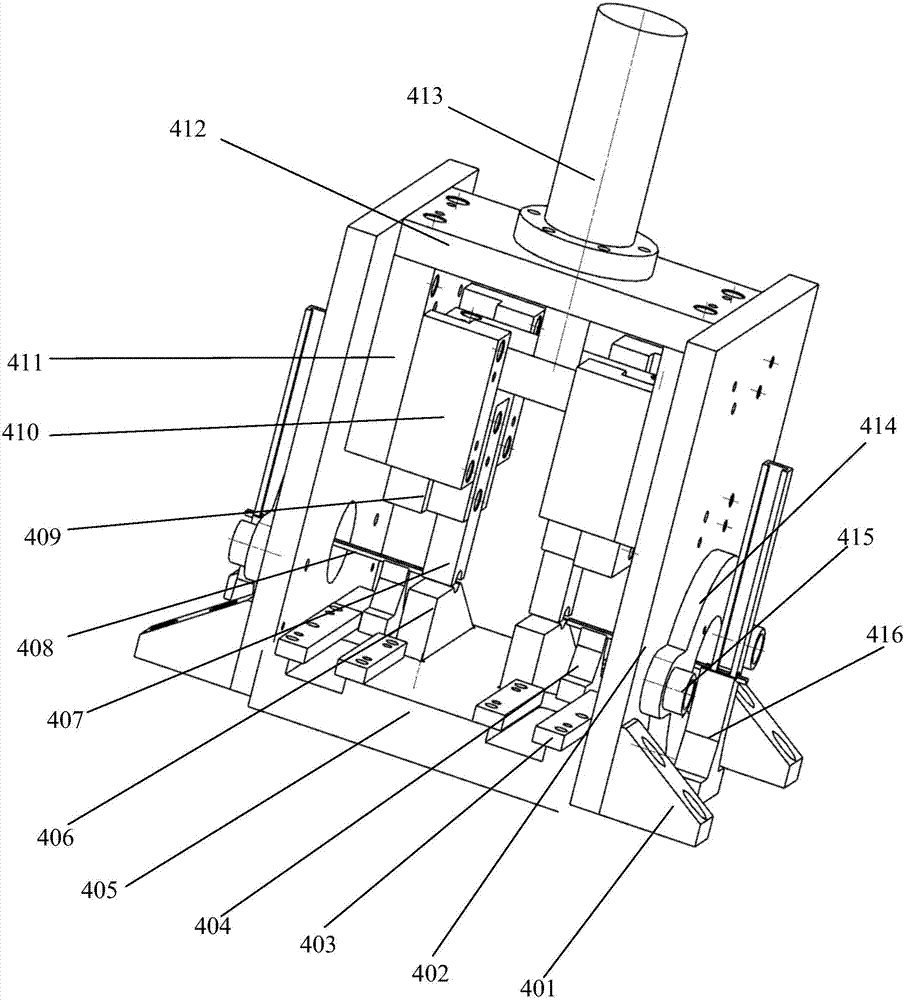

圖2是本實用新型自動上料定位組件中的自動加內襯套部分的結構示意圖；

圖3a是本實用新型自動上料定位組件中的自動推桿部分的結構示意圖；

圖3b是本實用新型自動上料定位組件中的自動推桿部分的簡圖；

圖3c是3b前端部分的爆炸圖；

圖4是本實用新型自動推桿組件一的結構示意圖；

圖5是本實用新型自動推桿組件一的內襯套的結構示意圖；

圖6a是本實用新型輸送鏈條和夾具組件中鏈條安裝板的結構示意圖；

圖6b是圖6a右視圖；

圖7是本實用新型輸送鏈條和夾具組件中夾具部分的結構示意圖；

圖8a是本實用新型輸送鏈條和夾具組件中夾具部分工作狀態圖；

圖8b是圖8a的B向視圖；

圖9是本實用新型傳動運輸組件的結構示意圖；

圖10是本實用新型電機運動組件二的結構示意圖；圖中：

1電機運動組件；2輸送式精加工裝置床身；3自動推桿組件；4自動上料定位組件；5自動加內襯套裝置床身；6自動推桿組件；7承接板；8輸送鏈條和夾具組件；9電機運動組件；10傳動運輸組件；11出料板；401固定板；402支撐板；403滑槽固定板；404定位軌道支撐座；405定位底板；406內襯套定位板；407內襯套壓板；408內襯套定位軌道；409滑塊；410滑軌固定塊；411滑軌固定板；412液壓缸固定座；413內襯套液壓缸；414推桿固定板；415推桿固定套；416內襯套填充板；417推桿液壓缸；418推桿液壓缸安裝座；419推桿連接桿；420薄壁管推桿；421薄壁管；422上料板；423上料板支撐架；424彈簧定位圈；425旋轉軸；426扭轉彈簧；427薄壁管管口定位塊；428可旋轉滑塊；429連接塊；301導柱一；302兩端液壓缸推桿；303內六角螺釘；304連接桿；305內襯套推桿；306導柱二；307導套；308推桿圓套板；309兩端液壓缸；310兩端液壓缸安裝板；311兩端液壓缸安裝座；312內襯套；801夾具鏈條安裝板；802夾具安裝孔；803鏈條銷軸；804夾具安裝螺紋孔；805圓弧槽；806前撥爪；807后撥爪；808夾具；701支撐螺釘；702承接板固定螺釘；703薄壁管擋板；704承接板凹槽；1001伺服電機；1002伺服電機安裝板；1003傳動鏈條；1004軸承座；1005輸送鏈輪；1006從動輪；1007運輸鏈條；1008中間承接鏈輪；1009伺服電機主動鏈輪；901往復式液壓缸安裝座；902往復式液壓缸；903往復式液壓缸推桿；904液壓缸連接環；905三相電機；906彈性聯軸器；907精銑刀；908三相電機安裝板；909直線導軌。

具體實施方式

傳動運輸組件10安裝在輸送式精加工裝置床身2的頂板與中部梁上，電機運動組件一1和電機運動組件二9分別安裝在輸送式精加工裝置床身2的頂板上，自動推桿組件一3和自動推桿組件二6相向安裝在自動上料定位組件4的兩側，并通過螺釘固定在自動加內襯套裝置床身5的頂板上，輸送式精加工裝置床身2通過承接板7與自動加內襯套裝置床身5連接，兩個輸送鏈條和夾具組件8分別通過傳動運輸組件的輸送鏈輪安裝在輸送式精加工裝置床身2上面，出料板11安裝在輸送式精加工裝置床身2側面、用于承接兩個輸送鏈條和夾具組件8的輸送物；

所述的自動上料定位組件4的結構是：兩個支撐板402通過四對固定板401固定在自動加內襯套裝置床身5的頂板上，兩對滑槽固定板403通過螺釘固定在定位底板405上，一對內襯套定位板406通過其下表面螺紋孔與定位底板405相連，一對定位軌道固定座416通過其下底面螺紋孔安裝在自動加內襯套裝置床身5的頂板上，一對定位軌道支撐座404通過其下底面螺紋孔與定位底板405相連，內襯套定位軌道408穿過支撐板402兩端分別安裝在定位軌道固定座416和定位軌道支撐座404上，內襯套壓板407通過螺釘與滑塊409相連，滑軌固定塊410通過螺釘與滑軌固定板411相連，滑軌固定板通過螺釘與支撐板402相連，液壓缸固定座412通過螺釘連接在滑軌固定板411上，內襯套液壓缸413通過螺釘與液壓缸固定座412相連，推桿固定套415通過過盈配合與推桿固定板414連接，連接塊429與兩個滑槽固定板403形成的滑槽裝配在一起，形成滑動副，內襯套填充板416通過螺釘固定在推桿液壓缸安裝座418上，推桿液壓缸安裝座418通過螺釘固定在自動加內襯套裝置床身5的頂板上，推桿連接桿419通過螺紋連接在推桿液壓缸417推桿上，薄壁管推桿420兩端分別通過螺紋連接在推桿連接桿419和連接塊429上，薄壁管421通過薄壁管管口定位塊427定位在可旋轉滑塊428的圓弧槽內，薄壁管管口定位塊427通過螺釘連接在可旋轉滑塊428上，上料板422通過上料板支撐架423固定在自動加內襯套裝置床身5的頂板上，扭轉彈簧426兩端通過彈簧定位圈424和旋轉軸425分別固定在可旋轉滑塊428和連接塊429的凹槽里；

所述的自動推桿組件一3和自動推桿組件二6的結構相同，其中自動推桿組件一3的結構是：兩端液壓缸309通過螺釘與兩端液壓缸安裝板310連接，兩端液壓缸安裝板310通過兩端液壓缸安裝座311固定在自動加內襯套裝置床身5的頂板上，兩端液壓缸推桿302通過螺紋連接在連接桿304上，推桿圓套盤通過內六角螺釘303與連接桿304相連，推桿圓套盤308通過導套307與導柱相連，內襯套推桿305通過螺紋與推桿圓套盤308連接，導柱二306和導柱一301的末端都連接在自動上料定位組件4上，用于與自動上料組件的連接；

所述的輸送鏈條和夾具組件8的結構是：夾具鏈條安裝板801每隔一個節距并通過鏈條銷軸803安裝在鏈條上，通過鏈條安裝板每隔兩個鏈節距安裝一對夾具808，夾具808通過夾具安裝螺紋孔804、夾具安裝孔802與夾具鏈條安裝板連接，前撥爪806和后撥爪807頭對頭布局，用于將薄壁管夾緊在圓弧槽805內；

所述的承接板7的結構是：承接板凹槽704通過承接板固定螺釘702固定在輸送式精加工裝置床身2上，承接板凹槽704通過支撐螺釘701保持一定上仰角度，薄壁管通過薄壁管擋板703定位；

所述的傳動運輸組件10的結構是：伺服電機1001通過伺服電機安裝板1002安裝在輸送式精加工裝置床身2的底板上，傳動鏈條1003通過伺服電機主動鏈輪1009傳動給從動輪1006，軸承座1004通過螺釘連接在輸送式精加工裝置床身2的床頭板處，軸承座布置成平行四邊形裝，分別用螺釘固定在輸送式精加工裝置床身2上，運輸鏈條1007環繞在四組輸送鏈輪1005上，其間經過中間承接鏈輪1008；

所述的電機運動組件一1和電機運動組件二9的結構相同，其中電機運動組件二9的結構是：往復式液壓缸902通過往復式液壓缸安裝座901用螺釘固定在輸送式精加工裝置床身2的尾部頂板上，往復式液壓缸推桿903通過液壓缸連接環904連接在三相電機安裝板908上，三相電機905通過螺釘安裝在三相電機安裝板908上，彈性聯軸器906一端連接在三相電機905輸出軸上，另外一端連接在精銑刀907上，三相電機安裝板通過導軌滑塊連接在直線導軌909上，直線導軌909通過螺釘固定在輸送式精加工裝置床身2的頂板上；

工作原理：

1)首先對精加工機床進行安裝和調試，將排放整齊的薄壁管421置于上料板422末端，這樣可以方便進行上料；將出料板11末端放置在底部有軟海綿的容器正上方，這樣可以防止薄壁管的摔傷，將內襯套312預先安裝在內襯套填充套板416里面，由于上料板422和出料板11的內槽深度基本與薄壁管的直徑相同，所以無需擔心薄壁管在運輸?shù)倪^(guò)程中發生偏移、傾斜等問題，隨即開啟機床電源，使兩個裝備同時運動起來；

2)置于上料板422上的自動化薄壁管421由于上料板的坡度，自動向下滑落，最下端的薄壁管421會落在可旋轉滑塊428的圓弧形凹槽內，等待著內襯套推桿305的推進工作；這時，內襯套推桿305在液壓缸兩端液壓缸309的作用下開始向前推進，將可旋轉滑塊428推送至內襯套定位板406對應的圓弧形凹槽正上方，此時停止推進；然后由豎直方向上的內襯套液壓缸413通過連桿機構將固定在滑塊409上的內襯套壓板407沿著由滑軌固定塊410組成的內凹槽形軌道向下運動，接觸到薄壁管421以后，由于在連接塊429與可旋轉滑塊428中間安裝有扭轉彈簧426，兩者可以進行相對轉動和復位功能，繼續向下運動，直到將薄壁管421壓緊在內襯套定位板406上才會停止運動，此刻由內襯套液壓缸413通過薄壁管推桿420帶動可旋轉滑塊428反方向運動，達到撤去可旋轉滑塊的目的，為下一次上料做準備；此時兩端液壓缸309開始帶動內襯套推桿305沿著導柱二306和導柱一301向薄壁管421管口靠近，推桿經過內襯套填充板416底部，推動內襯套312送入薄壁管管口，直到內襯套312被全部送入，并且預留有指定的切削余量，方可停止運動，這時就完成了薄壁管421管口的校正和內壁鑄造殘留和污漬的去除工作；

3)當進行第二次上料時，由于可旋轉滑塊428前面有一定斜度，可以先將第一次上料時的薄壁管421邊頂起邊向前推送，直到將可旋轉滑塊428推送至內襯套定位板406對應的圓弧形凹槽正上方，此時停止推進，這時第一次上料的薄壁管421通過帶有斜度的可旋轉滑塊428的推動和抬起作用下落至承接板7上，承接板7末端有薄壁管擋板703可以定位薄壁管的位置，以便進行接下來的精加工作業；

4)重復步驟2)可以連續不斷的上料、安裝內襯套，然后落料；

5)由自動加襯套裝備加工完成的薄壁管都會按照順序自動排列在承接板7上，等待輸送式精加工裝備對薄壁管421外管口的加工，由伺服電機1001通過傳動鏈條1003帶動從動鏈輪1006，然后從動鏈輪帶動在其軸上的輸送鏈輪1005，輸送鏈輪6帶動運輸鏈條1007運動，最后會帶動通過夾具鏈條安裝板801安裝在運輸鏈條1007上的夾具808進行運動，當夾具808自下到上運動到輸送鏈輪1005中心與薄壁管421中心連線位置處時，會由夾具808的后撥爪807撥動薄壁管，并自動掉入設定好的圓弧槽中，并夾緊薄壁管421，帶動薄壁管421沿著輸送鏈輪進行運動，下一個夾具808也會執行相同的動作，當運輸鏈條1007通過夾具808帶著薄壁管421經過三相電機905位置時，三相電機905通過彈性聯軸器906帶動精銑刀907旋轉運動，對薄壁管421外管口進行精加工管口的工作，下一個夾具808帶著的薄壁管421也會執行相同的動作；

6)當運輸鏈條1007通過夾具808帶著薄壁管421完成精加工工作以后，運輸鏈條1007到達輸送鏈輪1005位置，此時由于輸送鏈輪的外圓弧彎曲存在，運輸鏈條1007經過此位置時會自動將夾具808兩個撥爪自動張開，最后釋放加工完成的薄壁管421，并自動下落到出料板11上，排列下落到預先放置底部有軟海綿的容器里面，逐步完成所有薄壁管421精加工的加工，然后，人工將薄壁管421兩端的內襯套312取出，放回內襯套填充板416里面，等待后續薄壁管421的安裝校正使用；

所述精銑刀的旋轉速度為1500r/min。

薄壁管規格為
