本實用新型涉及機械自動化領域，特別是涉及一種剎車泵密封圈上料機的定位裝置。

背景技術：

剎車泵由彈簧、密封圈、密封套等零部件組成，在密封圈的上料過程中，需要用到定位裝置，現有的定位裝置結構復雜，需要人工的配合工作，這樣就使得工作效率低，有鑒于此，需要對現有的定位裝置予以改進。

技術實現要素：

本實用新型主要解決的技術問題是提供一種剎車泵密封圈上料機的定位裝置，結構簡單新穎，操作簡便，能夠自動準確的對工件進行定位，無需人工協助，實現了機械自動化作業。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種剎車泵密封圈上料機的定位裝置，該剎車泵密封圈上料機的定位裝置包括換位安裝板，換位安裝板的下平面固定有定位鉸鏈座和兩個活塞桿向上的定位導桿氣缸，定位鉸鏈座的兩側均銷接有一根導向連桿，兩個定位導桿氣缸分別位于兩根導向連桿的外側，兩個定位導桿氣缸的活塞桿穿過換位安裝板后均通過氣缸連接器件固定有一塊定位導向塊，兩塊定位導向塊的下平面均固定有一根縱向的定位導向軸，兩根定位導向軸的下端穿過換位安裝板后分別與兩根導向連桿的一端的上平面貼合，兩根導向連桿的另一端均固定有一根定位銷軸，換位安裝板上插裝有兩根縱向的第一定位升降軸和兩根縱向的第二定位升降軸，兩根第一定位升降軸和兩根第二定位升降軸的下端穿過換位安裝板后分別固定有第一升降板和第二升降板，第一升降板與第二升降板的下平面分別與兩根定位銷軸貼合，兩根第一定位升降軸上位于換位安裝板和第一升降板之間的位置均套裝有復位彈簧，兩根第二定位升降軸上位于換位安裝板和第二升降板之間的位置也均套裝有復位彈簧，兩根第一定位升降軸的上端穿過換位安裝板后固定有定位夾爪氣缸安裝塊，定位夾爪氣缸安裝塊上固定有縱向的定位夾爪氣缸，換位安裝板上位于定位夾爪氣缸的下方設有氣缸升降通槽，定位夾爪氣缸的兩個夾臂朝上并且均固定有定位夾片，兩片定位夾片的相對內側面均設有夾槽，兩根第二定位升降軸的上端穿過換位安裝板后固定有連桿安裝板，連桿安裝板上設有開口朝向第一定位升降軸的氣缸避讓開口，定位夾爪氣缸的下部穿過氣缸避讓開口，連桿安裝板的上平面位于氣缸避讓開口的兩側均固定有連桿安裝座，兩個連桿安裝座上均銷接有一根定位連桿，換位安裝板上通過支柱固定有定位板，定位板位于連桿安裝座的上方，定位板上位于定位夾片的上方設有矩形通槽，兩片定位夾片穿過矩形通槽，定位板上位于矩形通槽的兩側設有開口向外的定位開口，其中一個定位開口的開口朝向定位導桿氣缸，定位板上插裝有兩根定位塊安裝軸，兩根定位塊安裝軸的中部分別位于兩個定位開口內并且均活動安裝有定位塊，兩塊定位塊分別與兩根定位連桿的上端銷接，兩塊定位塊的相對內側面均設有開口向上的“U”形定位槽。

本實用新型的有益效果是：本實用新型一種剎車泵密封圈上料機的定位裝置，結構簡單新穎，操作簡便，能夠自動準確的對工件進行定位，無需人工協助，實現了機械自動化作業。

附圖說明

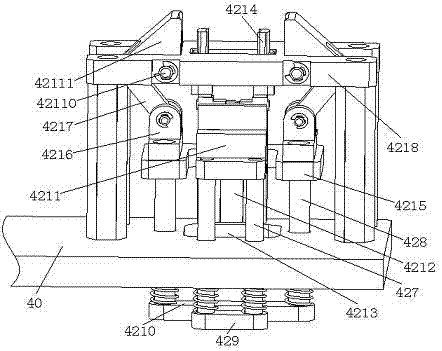

圖1是本實用新型剎車泵密封圈上料機的定位裝置的結構示意圖；

圖2是本實用新型剎車泵密封圈上料機的定位裝置的部分示意圖。

具體實施方式

下面結合附圖對本實用新型較佳實施例進行詳細闡述，以使實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參閱圖1和圖2，本實用新型實施例包括：

一種剎車泵密封圈上料機的定位裝置，該剎車泵密封圈上料機的定位裝置包括換位安裝板40，換位安裝板40的下平面固定有定位鉸鏈座421和兩個活塞桿向上的定位導桿氣缸422，定位鉸鏈座421的兩側均銷接有一根導向連桿423，兩個定位導桿氣缸422分別位于兩根導向連桿423的外側，兩個定位導桿氣缸422的活塞桿穿過換位安裝板40后均通過氣缸連接器件固定有一塊定位導向塊424，兩塊定位導向塊424的下平面均固定有一根縱向的定位導向軸425，兩根定位導向軸425的下端穿過換位安裝板40后分別與兩根導向連桿423的一端的上平面貼合，兩根導向連桿423的另一端均固定有一根定位銷軸426，換位安裝板40上插裝有兩根縱向的第一定位升降軸427和兩根縱向的第二定位升降軸428，兩根第一定位升降軸427和兩根第二定位升降軸428的下端穿過換位安裝板40后分別固定有第一升降板429和第二升降板4210，第一升降板429與第二升降板4210的下平面分別與兩根定位銷軸426貼合，兩根第一定位升降軸427上位于換位安裝板40和第一升降板429之間的位置均套裝有復位彈簧，兩根第二定位升降軸428上位于換位安裝板40和第二升降板4210之間的位置也均套裝有復位彈簧，兩根第一定位升降軸427的上端穿過換位安裝板40后固定有定位夾爪氣缸安裝塊4211，定位夾爪氣缸安裝塊4211上固定有縱向的定位夾爪氣缸4212，換位安裝板40上位于定位夾爪氣缸4212的下方設有氣缸升降通槽4213，定位夾爪氣缸4212的兩個夾臂朝上并且均固定有定位夾片4214，兩片定位夾片4214的相對內側面均設有夾槽，兩根第二定位升降軸428的上端穿過換位安裝板40后固定有連桿安裝板4215，連桿安裝板4215上設有開口朝向第一定位升降軸427的氣缸避讓開口，定位夾爪氣缸4212的下部穿過氣缸避讓開口，連桿安裝板4215的上平面位于氣缸避讓開口的兩側均固定有連桿安裝座4216，兩個連桿安裝座4216上均銷接有一根定位連桿4217，換位安裝板40上通過支柱固定有定位板4218，定位板4218位于連桿安裝座4216的上方，定位板4218上位于定位夾片4214的上方設有矩形通槽，兩片定位夾片4214穿過矩形通槽，定位板4218上位于矩形通槽的兩側設有開口向外的定位開口4219，其中一個定位開口4219的開口朝向定位導桿氣缸422，定位板4218上插裝有兩根定位塊安裝軸42110，兩根定位塊安裝軸42110的中部分別位于兩個定位開口4219內并且均活動安裝有定位塊42111，兩塊定位塊42111分別與兩根定位連桿4217的上端銷接，兩塊定位塊42111的相對內側面均設有開口向上的“U”形定位槽。

本實用新型工作時，定位導桿氣缸422將活塞桿縮回，定位導桿氣缸422的活塞桿縮回使得與之對應的定位導向軸425向下滑動，定位導向軸425向下滑動使得與之對應的導向連桿423帶動第一升降板429向上滑動，第一升降板429向上滑動使得定位夾爪氣缸4212向上滑動，定位夾爪氣缸4212向上滑動后帶動兩片定位夾片4214將工件夾緊，工件被夾緊后，另一個定位導桿氣缸422將活塞桿縮回使得與之對應的定位導向軸425向下滑動，定位導向軸425向下滑動使得與之對應的導向連桿423帶動第二升降板4210向上滑動，第二升降板4210向上滑動使得連桿安裝板4215向上滑動，連桿安裝板4215向上滑動使得兩塊定位塊42111將定位夾片4214卡緊。

本實用新型一種剎車泵密封圈上料機的定位裝置，結構簡單新穎，操作簡便，能夠自動準確的對工件進行定位，無需人工協助，實現了機械自動化作業。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
