本實用新型涉及模具技術領域。更具體地說，本實用新型涉及一種模具導向組件。

背景技術：

目前，對于多數模具的導向組件最常用的就是導柱、導套導向結構，導套、導柱分別與模板常用過盈配合裝配，裝配過程勞動強度大。導套與導柱采用間隙配合的方式實現模具工作零件的相對運動和定位，從而保證模具的導向精度。

但是對于導柱、導套易壞的模具，存在導柱導套不易拆卸的缺陷，且此種標準件導向結構適用于小型模，如用在大型的成型模具易變形或斷裂。因此亟需尋找一種結構簡單且用于大型成型模具中不易變形的模具導向組件。

技術實現要素：

本實用新型的一個目的是解決上述問題，并提供后面將說明的優點。

本實用新型還有一個目的是提供一種模具導向組件，通過改用導板并在導板上下兩端改用導板座加固，使模具導向組件能穩定持續用在大型成型模具中且使用過程中模具導向組件不易變形。

為了實現根據本實用新型的這些目的和其它優點，提供了一種模具導向組件，包括：

導板，其豎直固定在模具的下模板上；

下導板座和緊固件，所述下導板座固定在下模板上，所述下導板座的一側開設有第一凹槽，下導板座的第一凹槽卡設所述導板的下端，所述緊固件連接并固定所述下導板座和所述導板；

與所述下導板座同向設置的上導板座，其固定在上模板上，所述上導板座的一側開設有第二凹槽，所述上導板座的第二凹槽在所述下導板座的上方卡設所述導板。

優選的是，所述導板為方形，所述上導板座和所述下導板座均為在方形主體的一側開設有方形凹槽的結構。

優選的是，所述導板的下部和所述下導板座的第一凹槽內均設有螺孔，所述緊固件為螺桿，所述螺桿穿過所述導板和第一凹槽內的螺孔固定所述下導板座和所述導板。

優選的是，下導板座和上導板座形狀和大小均相同。

優選的是，所述上模板上設有可供所述導板的上端穿過的凹口。

本實用新型至少包括以下有益效果：

本實用新型的模具導向組件中，相比現有的導柱導套的導向組件，此種結構中改用導板并在導板上下兩側改用導板座加固，使模具導向組件用在大型的鋼板成型模具中時受力面積更大且受力更能均勻分散使導向組件不易變形，模具導向組件能穩定持續的用在大型成型模具中、延長了模具導向組件的使用壽命，且拆裝方便、結構簡單。

本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。

附圖說明

圖1為本實用新型的模具導向組件的結構示意圖；

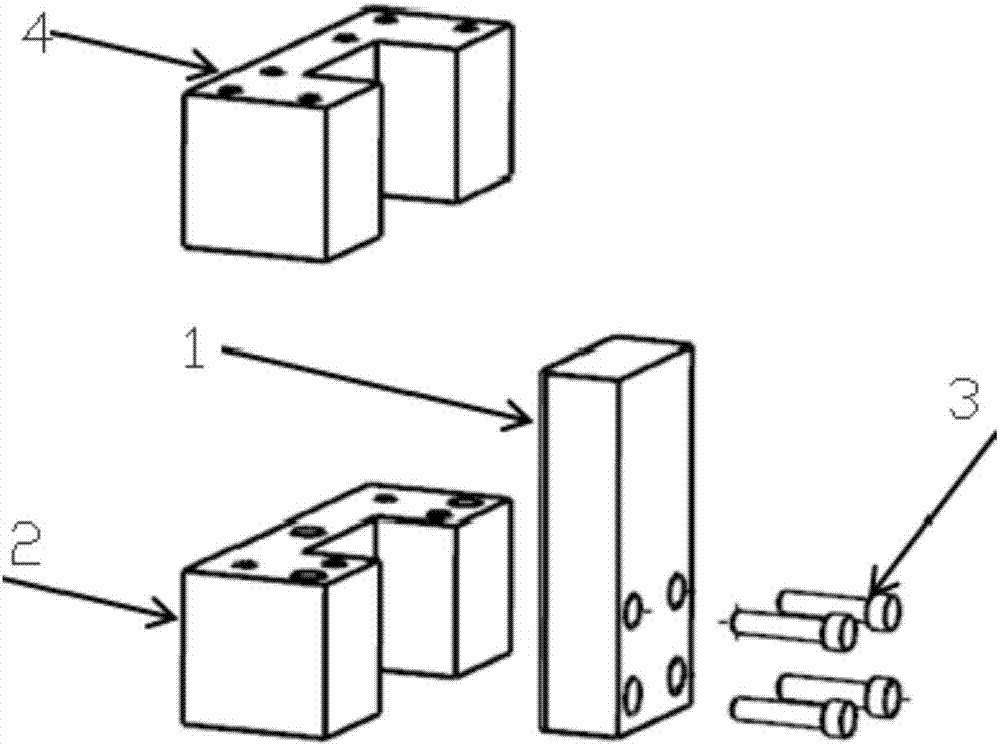

圖2為本實用新型模具導向組件中的每個部件的結構示意圖。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

需要說明的是，在本實用新型的描述中，術語“橫向”、“縱向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，并不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

如圖1所示，本實用新型提供一種模具導向組件，包括：

導板1，其豎直固定在模具的下模板上；

下導板座2和緊固件3，所述下導板座2固定在下模板上，所述下導板座2的一側開設有第一凹槽210，下導板座2的第一凹槽210卡設所述導板1的下端，所述緊固件3連接并固定所述下導板座2和所述導板1；

與所述下導板座2同向設置的上導板座4，其固定在上模板上，上導板座4的一側開設有第二凹槽410，所述上導板座2的第二凹槽410在所述下導板座2的上方卡設所述導板1。具體使用時，可在下導板座2和上導板座4預留多個螺紋孔方便分別與上下模板固定。

本實用新型的模具導向組件中，預先在上模板和下模板的相對兩側均安裝上述模具導向組件，在鋼板成型模具中使用時上導板座4隨著上模板一起在導板1一側上下移動，相比現有的導向組件在大型的模具受力不均易變形或斷裂，此種結構中改用導板1并在導板1上下兩側改用導板座加固，使模具使用時導向組件受力面積更大且受力更能均勻分散使導向組件不易變形，模具導向組件能穩定持續的用在大型成型模具中、延長了使用壽命。

在另一種技術方案中，所述導板為方形，所述上導板座4和所述下導板座2均為在方形主體的一側開設有方形凹槽的結構。此種結構規整的導板1和導板座方便工業加工，且結構簡單使用方便，與通用的模板能更好的配合使用，適用范圍廣。

在另一種技術方案中，所述導板1的下部和所述下導板座2的第一凹槽內均設有螺孔，所述緊固件3為螺桿，所述螺桿穿過所述導板1和第一凹槽210內的螺孔固定所述下導板座2和所述導板1。螺紋固定的方式簡單實用且成本低廉，也方便拆裝檢修。

在另一種技術方案中，下導板座2和上導板座4形狀和大小均相同。二者大小形狀相同更方便加工且更好的配合使用。

在另一種技術方案中，上模板上設有可供所述導板1的上端穿過的凹口。上模板和上導板座4上移時導板有頂?shù)缴夏０宓娘L險，因此在導板1的上端設凹口避讓，具體在上模板和下模板的相對兩側均安裝模具導向組件時，預先在上模板的兩側分別預留一對凹口，同時可在模具導向組件的下導板座2和上導板座4之間分別設置一對限位塊進一步降低風險，保護導板1。

盡管本實用新型的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本實用新型的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本實用新型并不限于特定的細節和這里示出與描述的圖例。
