本技術涉及風電主軸加工生產設備，具體公開了一種風電主軸搬運裝置。

背景技術：

1、風電主軸是風力發電機組中傳遞轉矩的核心部件，由于風電主軸處于機艙的核心位置，其穩定性和可靠性對于風力發電機組的運行起到至關重要的作用。復合鋼材經過熔煉、鑄造、熱處理等工藝后制成風電主軸的主體結構，此時則需要根據風電主軸的結構特性，使用深孔鉆鏜床一類的鉆銑設備，從而對風電主軸進行精細加工，以此適配不同規格的風力發電機組。

2、現階段在風電主軸加工生產過程中，作業人員需要使用叉車、裝載機一類的重型搬運設備將風電主軸由鑄造產線搬運至精加工產線內，從而對風電主軸的端面以及內外周壁進行鏜、銑、磨、鉆等精細加工作業；因此需要消耗大量的人力物力，致使搬運成本較高，且搬運風電主軸需要消耗大量的生產時間，對整體風電主軸生產線的生產效率產生的較大的影響。

技術實現思路

1、針對目前在風電主軸加工生產中，存在搬運成本較高且費時費力的問題，本實用新型提供了一種風電主軸搬運裝置。

2、為解決上述問題，本實用新型提供如下技術方案:

3、一種風電主軸搬運裝置，包括臺架，所述臺架的頂部固定安裝有支撐板，所述支撐板的側部轉動安裝有絲杠，所述絲杠外壁上套裝有絲母座，所述絲母座上設置有承重板，所述承重板與支撐板垂向布置，所述承重板的側部平行安裝有第一氣缸、第二氣缸，所述第一氣缸的活塞桿端部固定連接有直角座，所述第二氣缸的活塞桿端部固定連接有支座，所述直角座的底側、支座的外側均安裝有與風電主軸外壁相接觸的夾持環。

4、優選的，所述絲杠的兩側對稱安裝有滑軌，所述滑軌上滑動安裝有滑塊，所述滑塊上固定安裝有滑座，所述滑座的底部與絲母座固定相連，所述滑座的頂部與承重板固定相連。

5、優選的，所述絲杠的端部傳動連接有驅動電機，所述驅動電機固定安裝在支撐板的端部。

6、優選的，所述直角座的橫臂上開設有貫穿的通槽，所述通槽內設置有限位桿，所述限位桿與承重板緊固相連。

7、優選的，所述通槽的槽長尺寸小于第一氣缸活塞桿的最大行程距離。

8、優選的，所述承重板的底部外側開設有用于容置風電主軸的凹槽，所述直角座的底側端部、支座的外側端部均布置在凹槽內。

9、優選的，所述直角座的底側固定安裝有第一橫桿，所述支座的外側固定安裝有第二橫桿、第三橫桿，所述第一橫桿、第二橫桿、第三橫桿的外壁與夾持環的內環壁固定相連。

10、與現有技術相比，本實用新型具有以下有益效果：

11、本實用新型通過控制第一氣缸、第二氣缸可對直角座與支座的間距進行調整，使夾持環夾緊風電主軸，并使用絲杠、絲母座的配合結構可調整承重板在臺架上的位置，從而實現對于風電主軸的搬運作業，本裝置無需消耗大量的人力物力，降低了風電主軸的搬運成本較高，并縮短了單個風電主軸的搬運周期，以此降低了搬運風電主軸在生產過程中的時間占比，進一步提升了風電主軸生產線的生產效率。

技術特征：

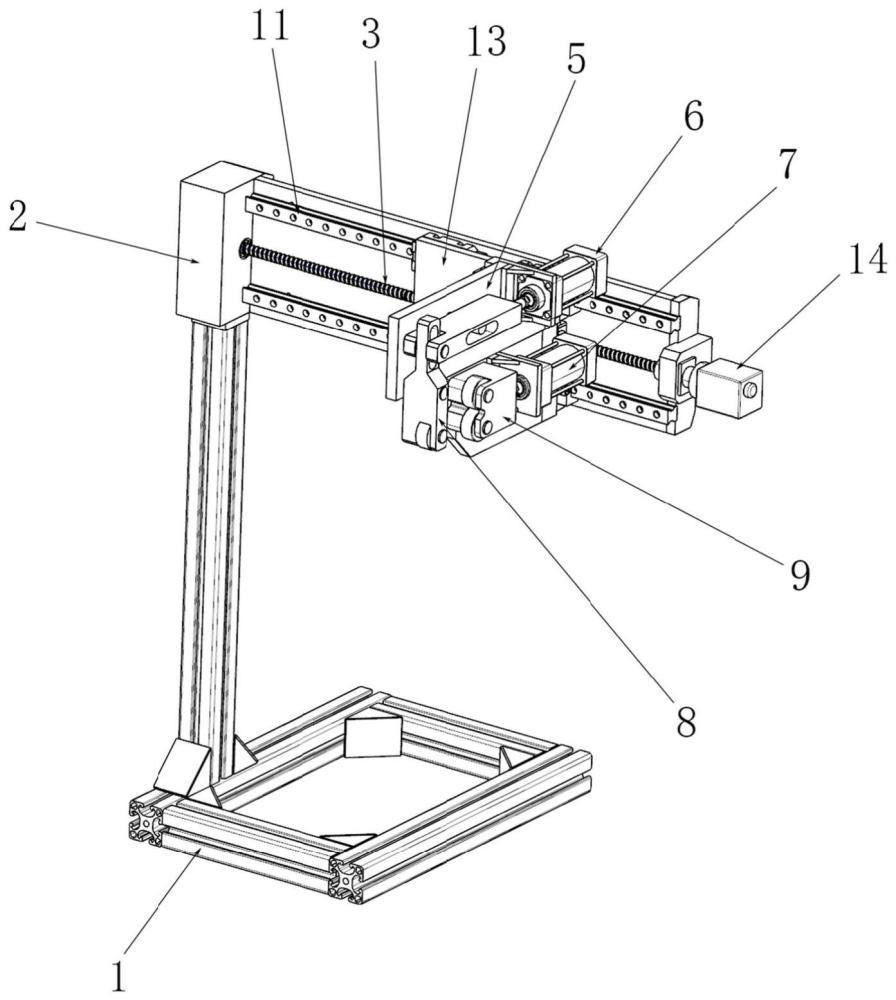

1.一種風電主軸搬運裝置，包括臺架(1)，其特征在于，所述臺架(1)的頂部固定安裝有支撐板(2)，所述支撐板(2)的側部轉動安裝有絲杠(3)，所述絲杠(3)外壁上套裝有絲母座(4)，所述絲母座(4)上設置有承重板(5)，所述承重板(5)與支撐板(2)垂向布置，所述承重板(5)的側部平行安裝有第一氣缸(6)、第二氣缸(7)，所述第一氣缸(6)的活塞桿端部固定連接有直角座(8)，所述第二氣缸(7)的活塞桿端部固定連接有支座(9)，所述直角座(8)的底側、支座(9)的外側均安裝有與風電主軸外壁相接觸的夾持環(10)。

2.根據權利要求1所述的一種風電主軸搬運裝置，其特征在于，所述絲杠(3)的兩側對稱安裝有滑軌(11)，所述滑軌(11)上滑動安裝有滑塊(12)，所述滑塊(12)上固定安裝有滑座(13)，所述滑座(13)的底部與絲母座(4)固定相連，所述滑座(13)的頂部與承重板(5)固定相連。

3.根據權利要求1所述的一種風電主軸搬運裝置，其特征在于，所述絲杠(3)的端部傳動連接有驅動電機(14)，所述驅動電機(14)固定安裝在支撐板(2)的端部。

4.根據權利要求1所述的一種風電主軸搬運裝置，其特征在于，所述直角座(8)的橫臂上開設有貫穿的通槽(15)，所述通槽(15)內設置有限位桿(16)，所述限位桿(16)與承重板(5)緊固相連。

5.根據權利要求4所述的一種風電主軸搬運裝置，其特征在于，所述通槽(15)的槽長尺寸小于第一氣缸(6)活塞桿的最大行程距離。

6.根據權利要求1所述的一種風電主軸搬運裝置，其特征在于，所述承重板(5)的底部外側開設有用于容置風電主軸的凹槽(17)，所述直角座(8)的底側端部、支座(9)的外側端部均布置在凹槽(17)內。

7.根據權利要求6所述的一種風電主軸搬運裝置，其特征在于，所述直角座(8)的底側固定安裝有第一橫桿(18)，所述支座(9)的外側固定安裝有第二橫桿(19)、第三橫桿(20)，所述第一橫桿(18)、第二橫桿(19)、第三橫桿(20)的外壁與夾持環(10)的內環壁固定相連。

技術總結
本技術為一種風電主軸搬運裝置，涉及風電主軸加工生產設備技術領域，包括臺架，臺架的頂部固定安裝有支撐板，支撐板的側部轉動安裝有絲杠，絲杠外壁上套裝有絲母座，絲母座上設置有承重板，承重板與支撐板垂向布置，承重板的側部平行安裝有第一氣缸、第二氣缸，第一氣缸的活塞桿端部固定連接有直角座，述第二氣缸的活塞桿端部固定連接有支座，直角座的底側、支座的外側均安裝有與風電主軸外壁相接觸的夾持環。本裝置無需消耗大量的人力物力，降低了風電主軸的搬運成本較高，并縮短了單個風電主軸的搬運周期，以此降低了搬運風電主軸在生產過程中的時間占比，進一步提升了風電主軸生產線的生產效率。

技術研發人員：張振,畢京華,梁金淼,韓豐,張明佳
受保護的技術使用者：金雷科技股份公司
技術研發日：20240328
技術公布日：2025/3/20
