本技術涉及噴涂旋切機，尤其涉及一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機。

背景技術：

1、環氧聚酯粉末涂料采用環氧樹脂和聚酯樹脂為主要原材料制備而成，同時具備兩者各自的獨特性能，使得生產出的涂膜具有極佳的流平性、裝飾性、機械性能和較強的耐腐蝕性，廣范應用于各種室內金屬制品的涂裝。

2、申請號為cn219153207u的專利公開了一種旋切機，雖然本實用新型旋切機，首先將竹子固定在機架的固定旋轉裝置上，掃描器掃描出竹子的外形，將竹子的參數傳輸到控制器，根據掃描器取得的參數，控制器控制刀架上的刀控制裝置，通過刀控制裝置進而控制旋切刀裝置的運動路徑，同時開啟固定旋轉裝置使竹子旋轉，旋切刀裝置根據預先設好的運動路勁對竹子進行旋轉切割，生產預定厚度的竹薄片。本技術方案可以精確控制旋切刀裝置，無論竹子的外形如何，從旋切竹外皮開始就能得到符合要求的竹薄片，進而不浪費最有價值的竹層，提高出材率。

3、但是該設備并不適合用于金屬材質的材料加工，尤其是對鋼管進行旋切，傳統對鋼管裁切的方式較為繁瑣并不方便切割，而旋切可以更方便對鋼管進行裁切并方便后續的加工，將一根長鋼管旋切成多個小鋼管，在小鋼管旋切下來后，可以直接作為零件進行使用并安裝，但需對小鋼管表面進行防銹防水處理，噴粉的表面涂層比較堅硬，不易脫落和褪色，并且有較好的耐磨性和抗腐蝕性能，噴粉使用的材料也比較環保，所釋放的氣體較少，對環境和人體健康的影響較小，相比較油漆來說更為環保，防護效果也更好，因此提出一種實用新型來解決上述問題。

技術實現思路

1、本實用新型的目的是如何快速旋切鋼管，并對鋼管噴涂粉末遮蓋表面并形成防護層的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，包括設備底座，所述設備底座的上表面開設有支板，所述支板的內部插接有旋轉電機，所述旋轉電機的內部插接有旋轉齒輪，所述設備底座的內部插接有支撐軸，所述支撐軸的外表面套接有翻轉板，所述翻轉板的內部卡接有緊縮電機，所述緊縮電機的內部插接有緊縮齒輪，所述翻轉板的內部插接有固定環，所述設備底座的一側卡接有移動電機，所述移動電機的內部插接有移動螺紋柱，所述移動螺紋柱的外表面套接有移動板，所述移動板的上表面插接有轉圈電機，所述轉圈電機的內部插接有固定盤，所述固定盤的一側卡接有擠壓電機，所述擠壓電機的內部插接有擠壓齒輪。

3、優選地，所述翻轉板的外表面開設有筒槽，所述筒槽可方便固定鐵管。

4、優選地，所述固定環的一側開設有齒排，所述齒排與緊縮齒輪之間相互適配。

5、優選地，所述固定盤的內部插接有擠壓壁，所述設備底座的一側卡接有粉末箱。

6、優選地，所述粉末箱的上表面插接有升降電機，所述升降電機的內部插接有升降螺紋柱。

7、優選地，所述升降螺紋柱的外表面套接有粉末噴頭，所述粉末噴頭的另一端套接有氣泵。

8、優選地，所述設備底座的一側卡接有旋切電機，所述旋切電機的內部插接有旋切盤。

9、優選地，所述設備底座的上表面插接有轉筒電機，所述轉筒電機的內部插接有主動輥軸。

10、優選地，所述設備底座的內部插接有被動輥軸。

11、本實用新型的有益效果在于：

12、(1)本實用新型通過升降電機，固定盤和固定環等結構，通過緊縮電機轉動緊縮齒輪控制固定環擠壓鋼管，旋轉電機轉動旋轉齒輪控制翻轉板旋轉，緊縮電機轉動緊縮齒輪控制固定環松開鋼管，通過轉筒電機轉動主動輥軸控制鋼管旋轉，利用旋切電機轉動旋切盤對鋼管旋切，小鋼管落到固定盤表面，通過擠壓電機轉動主動輥軸控制擠壓壁向外擠壓小鋼管，通過移動電機轉動移動螺紋柱控制移動板移動，轉圈電機轉動固定盤控制小鋼管旋轉，粉末噴頭通過氣泵從粉末箱里面抽取粉末并噴射，通過升降電機轉動升降螺紋柱控制粉末噴頭進行升降噴射。

13、(2)本實用新型通過移動板，轉筒電機和翻轉板等結構，極大的加強了設備的使用效果，能夠更快速的切割鋼管，在切割完畢后可以及時對鋼管進行粉末的噴涂，只需人工后續手動移動小鋼管，讓其等待后續加工烘干即可，大大降低了操作流程并提升了生產效率。

14、綜上所述，本實用新型具有快速切割鋼管并及時對鋼管進行粉末噴涂等優點。

技術特征：

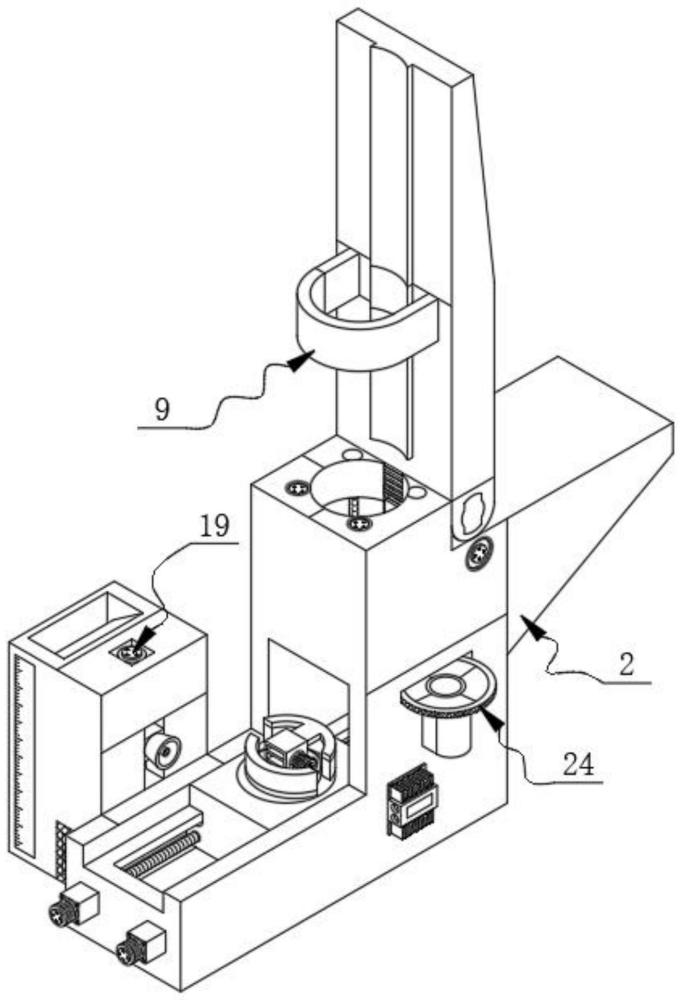

1.一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，包括設備底座(1)，所述設備底座(1)的上表面開設有支板(2)，所述支板(2)的內部插接有旋轉電機(3)，所述旋轉電機(3)的內部插接有旋轉齒輪(4)，所述設備底座(1)的內部插接有支撐軸(5)，所述支撐軸(5)的外表面套接有翻轉板(6)，所述翻轉板(6)的內部卡接有緊縮電機(7)，所述緊縮電機(7)的內部插接有緊縮齒輪(8)，所述翻轉板(6)的內部插接有固定環(9)，所述設備底座(1)的一側卡接有移動電機(10)，所述移動電機(10)的內部插接有移動螺紋柱(11)，所述移動螺紋柱(11)的外表面套接有移動板(12)，所述移動板(12)的上表面插接有轉圈電機(13)，所述轉圈電機(13)的內部插接有固定盤(14)，所述固定盤(14)的一側卡接有擠壓電機(15)，所述擠壓電機(15)的內部插接有擠壓齒輪(16)。

2.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述翻轉板(6)的外表面開設有筒槽，所述筒槽可方便固定鐵管。

3.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述固定環(9)的一側開設有齒排，所述齒排與緊縮齒輪(8)之間相互適配。

4.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述固定盤(14)的內部插接有擠壓壁(17)，所述設備底座(1)的一側卡接有粉末箱(18)。

5.根據權利要求4所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述粉末箱(18)的上表面插接有升降電機(19)，所述升降電機(19)的內部插接有升降螺紋柱(20)。

6.根據權利要求5所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述升降螺紋柱(20)的外表面套接有粉末噴頭(21)，所述粉末噴頭(21)的另一端套接有氣泵(22)。

7.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述設備底座(1)的一側卡接有旋切電機(23)，所述旋切電機(23)的內部插接有旋切盤(24)。

8.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述設備底座(1)的上表面插接有轉筒電機(25)，所述轉筒電機(25)的內部插接有主動輥軸(26)。

9.根據權利要求1所述的一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，其特征在于，所述設備底座(1)的內部插接有被動輥軸(27)。

技術總結
本技術提供了一種高遮蓋薄涂環氧聚酯粉末噴涂旋切機，包括設備底座，所述設備底座的上表面開設有支板和旋轉電機、旋轉齒輪、支撐軸、翻轉板、緊縮電機。本技術通過升降電機，固定盤和固定環等結構，通過緊縮電機轉動緊縮齒輪控制固定環擠壓鋼管，旋轉電機轉動旋轉齒輪控制翻轉板旋轉，緊縮電機轉動緊縮齒輪控制固定環松開鋼管，通過轉筒電機轉動主動輥軸控制鋼管旋轉，利用旋切電機轉動旋切盤對鋼管旋切，通過擠壓電機轉動主動輥軸控制擠壓壁向外擠壓小鋼管，通過移動電機轉動移動螺紋柱控制移動板移動，通過升降電機轉動升降螺紋柱控制粉末噴頭進行升降噴射，移動板，轉筒電機和翻轉板等結構，降低了操作難度并提升設備生產效率。

技術研發人員：李鴻斌,周崢,胡俊,郭雨雷,潘寅超,張金良
受保護的技術使用者：浙江旗創新材料科技有限公司
技術研發日：20240403
技術公布日：2025/3/20
