本技術涉及光伏電池生產領域，具體地說是一種匯流條壓緊機構及接線盒焊接機。

背景技術：

1、電池串陣列與玻璃板經層壓粘接為一體形成電池串組件后，還需要將接線盒焊接至電池串組件上，以制成最終的光伏組件。接線盒焊接包括如下過程：將接線盒固定在電池串組件上，并使得電池串組件上的兩根匯流條穿入接線盒內；然后，將兩根匯流條壓緊至接線盒的導電片上；最后，將兩根匯流條焊接至對應的導電片上。

2、接線盒的兩根導電片之間連接有二極管，在焊接接線盒之前，需要對二極管進行焊接前檢測，以確定二極管是否擊穿或是否接反，如果二極管擊穿或接反，則需要更換接線盒。此外，焊接接線盒過程中產生的高溫沖擊可能損壞二極管，造成二極管被擊穿，因此，完成接線盒焊接后，還需對二極管進行焊接后檢測，以確定二極管是否被擊穿。

3、目前，對二極管的焊接前及焊接后檢測均由專門的二極管檢測設備實施，因此，電池串組件需要在二極管檢測設備和接線盒焊接機之間來回轉運，從而降低了接線盒焊接效率，并增加了設備成本。

技術實現思路

1、為了解決上述技術問題，本技術提供了一種匯流條壓緊機構，其采用如下技術方案：

2、一種匯流條壓緊機構，用于將電池串組件上的兩根匯流條一一對應地壓緊至接線盒內的兩個導電片上，兩個導電片之間連接有二極管，匯流條壓緊機構包括升降驅動機構、安裝支架及設置在安裝支架上的第一壓緊組件、第二壓緊組件、第一上電組件和第二上電組件，其中：

3、安裝支架連接在升降驅動機構的活動部件上；

4、第一上電組件和第二上電組件中的一者與電源的正極電連接，第一上電組件和第二上電組件中的另一者與電源的負極電連接；

5、升降驅動機構被配置為驅動安裝支架下降，以帶動第一壓緊組件、第二壓緊組件、第一上電組件及第二上電組件同步下降；

6、第一壓緊組件和第二壓緊組件被配置為分別將一根匯流條壓緊至對應的導電片上；

7、第一上電組件和第二上電組件被配置為分別壓接在對應的一個導電片或匯流條上，以對二極管通電。

8、本技術提供的匯流條壓緊機構，其上設置有第一上電組件和第二上電組件，因此本技術提供的匯流條壓緊機構不僅能夠將電池串組件上的兩根匯流條壓緊至兩個導電片上，且能夠實施對連接在兩個導電片間的二極管的通電，從而實施對二極管的檢測。本技術提升了接線盒焊接效率，降低了設備成本。

9、在一些實施例中，電源的正極及負極被配置為能夠與第一上電組件及第二上電組件實施交換電連接；第一上電組件與電源的正極電連接時，第二上電組件與電源的負極電連接，第一上電組件和第二上電組件對二極管實施正向通電；第一上電組件與電源的負極電連接時，第二上電組件與電源的正極電連接，第一上電組件和第二上電組件對二極管實施反向通電。

10、由于電源的正極及負極能夠與第一上電組件及第二上電組件實施交換電連接，因此，第一上電組件和第二上電組件可配合完成對二極管的兩次通電檢測，根據兩次通電檢測的結構可以確定二極管是否被擊穿，以及確定二極管是否接反。

11、在一些實施例中，匯流條壓緊機構還包括中間繼電器和plc控制器，第一上電組件和第二上電組件分別與中間繼電器的兩個輸出端電連接，中間繼電器的兩個輸入端分別與電源的正極和負極電連接，中間繼電器還與plc控制器電連接；中間繼電器包括第一組觸點和第二組觸點，plc控制器控制第一組觸點中的常開端和第二組觸點中的常開端與電源電連接時，第一上電組件與電源的正極電連接，第二上電組件與電源的負極電連接；plc控制器控制中間繼電器的第一組觸點的常閉端和第二組觸點的常閉端與電源電連接時，第一上電組件與電源的負極電連接，第二上電組件與電源的正極電連接；或者，中間繼電器包括第一組觸點和第二組觸點，plc控制器控制第一組觸點中的常閉端和第二組觸點中的常閉端與電源電連接時，第一上電組件與電源的正極電連接，第二上電組件與電源的負極電連接；plc控制器控制中間繼電器的第一組觸點的常開端和第二組觸點的常開端與電源電連接時，第一上電組件與電源的負極電連接，第二上電組件與電源的正極電連接。

12、可見，通過中間繼電器和plc控制器的配合控制，實現了電源的正極及負極與第一上電組件及第二上電組件的交換電連接，提升了對二極管的檢測效率。

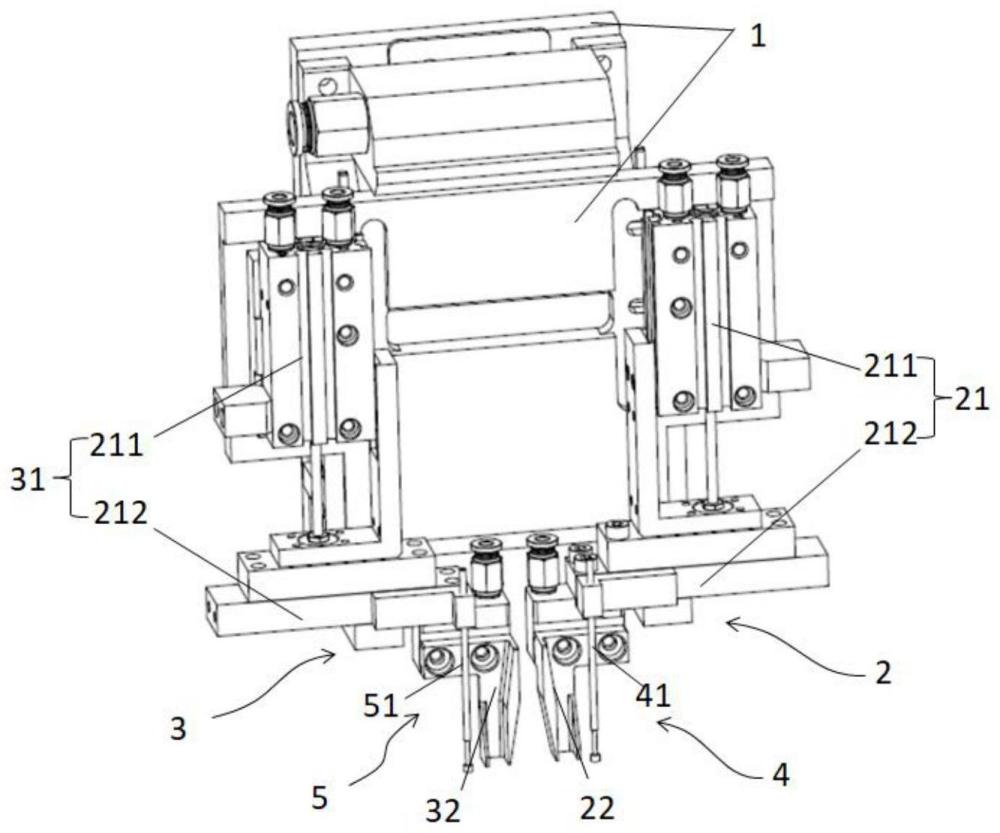

13、在一些實施例中，第一壓緊組件包括第一緩沖連接件及第一壓爪，其中，第一緩沖連接件安裝在安裝支架上，第一壓爪安裝在第一緩沖連接件的活動部件上；第二壓緊組件包括第二緩沖連接件及第二壓爪，其中，第二緩沖連接件安裝在安裝支架上，第二壓爪安裝在第二緩沖連接件的活動部件上；第一上電組件連接在第一緩沖連接件的活動部件上，第二上電組件連接在第二緩沖連接件的活動部件上，且第一上電組件和第一壓爪與第二上電組件和第二壓爪之間彼此絕緣；第一壓爪和第二壓爪在將匯流條壓緊至對應的導電片上時，第一上電組件和第二上電組件壓接在對應的導電片或匯流條上。

14、由于第一壓爪、第一上電組件連接在第一緩沖連接件的活動部件上，第二壓爪、第二上電組件連接在第二緩沖連接件上，因此，當接線盒上的兩個導電片存在高低差時，通過第一緩沖連接件及第二緩沖連接件的適應性調節，可確保第一壓爪、第二壓爪均能將匯流條壓緊至對應的導電片上，第一上電組件和第二上電組件均能壓接在對應的導電片或匯流條上。此外，由于第一上電組件和第一壓爪與第二上電組件和第二壓爪之間彼此絕緣，因此，可防止通電時兩側的導電片短路，確保第一上電組件和第二上電組件能夠實施對二極管的正向或反向通電。

15、在一些實施例中，第一緩沖連接件和第二緩沖連接件的結構相同；第一緩沖連接件包括第一氣缸和轉接板，第一氣缸安裝在安裝支架上，轉接板連接在第一氣缸的伸縮桿的下端，第一壓爪和第一上電組件設置在轉接板上；或者，第一緩沖連接件包括導桿、彈簧及轉接板，其中，導桿沿豎直方向連接在安裝支架上，轉接板安裝在導桿上，彈簧套接在導桿上，導桿對轉接板的上下浮動實施導向，第一壓爪和第一上電組件設置在轉接板上，彈簧為轉接板施加向下的壓力；第一壓爪將匯流條壓緊至對應的導電片上時，彈簧受壓收縮。

16、通過對第一緩沖連接件、第二緩沖連接件進行設置，當第一壓爪、第二壓爪將匯流條壓緊至對應的導電片上時，第一緩沖連接件、第二緩沖連接件可實現向上回縮，從而確保第一壓爪、第二壓爪均能將匯流條壓緊至對應的導電片上，第一上電組件和第二上電組件均能壓接在對應的導電片或匯流條上。

17、在一些實施例中，第一上電組件包括第一探針，第一探針的上端連接在第一緩沖連接件的活動部件上，第一探針與電源的正極和負極中的一者電連接；第二上電組件包括第二探針，第二探針的上端連接在第二緩沖連接件的活動部件上，第二探針與電源的正極和負極中的另一者電連接；第一壓爪和第二壓爪在將匯流條壓緊至對應的導電片上時，第一探針和第二探針壓接在對應的導電片或匯流條上。

18、采用探針作為上電組件，一方面可確保與導電片形成有效的電接觸，最終確保對二極管的通電效果；另一方面，探針為細長的針狀結構，其對匯流條及導電片的遮擋較小，不會對焊接機構的焊接造成干擾。

19、在一些實施例中，第一上電組件包括第一升降部及第三探針，其中，第一升降部安裝在安裝支架上，第三探針連接在第一升降部的驅動端上并與電源的正極和負極中的一者電連接；第一升降部用于驅動第三探針升降，以帶動第三探針壓接或脫離對應的導電片或匯流條；第二上電組件包括第二升降部及第四探針，其中，第二升降部安裝在安裝支架上，第四探針連接在第二升降部的驅動端上并與電源的正極和負極中的另一者電連接；第二升降部用于驅動第四探針升降，以帶動第四探針壓接或脫離對應的導電片或匯流條；至少第三探針與第四探針彼此絕緣。

20、由于第三探針由第一升降部獨立實施升降驅動，第四探針由第二升降部獨立實施升降驅動，因此，第一上電組件無需隨第一壓緊組件同步下壓至對應的導電片，第二上電組件無需隨第二壓緊組件同步下壓至對應的導電片，第三探針與第四探針可以在第一壓緊組件和第二壓緊組件壓緊匯流條之前單獨下降以實施對二極管的通電，從而提升了第一上電組件和第二上電組件的靈活度。由于第三探針與第四探針彼此絕緣，因此，可防止第三探針與第四探針通電時兩側的導電片短路，從而確保第三探針與第四探針能夠對二極管實施正向或反向通電。

21、在一些實施例中，第一升降部和第二升降部的結構相同，第一升降部包括第二氣缸和安裝板，其中，第二氣缸安裝在安裝支架上，安裝板與第二氣缸的驅動端連接，第三探針安裝在安裝板上。

22、提供了一種結構簡單、驅動穩定的升降部結構，其可驅動第一探針或第二探針下壓至對應的導電片或匯流條上，且第二氣缸可實施對第一探針或第二探針的彈性緩沖。

23、在一些實施例中，匯流條壓緊機構還包括開合驅動機構、第一撥爪及第二撥爪，其中：開合驅動機構安裝在安裝支架上，第一撥爪及第二撥爪分別經第三緩沖連接件、第四緩沖連接件可上下浮動地連接在開合驅動機構的驅動端上，開合驅動機構用于驅動第一撥爪與第二撥爪閉合或張開；開合驅動機構被配置為在壓緊兩根匯流條之前，驅動第一撥爪及第二撥爪向兩邊分開以折彎呈豎立狀態的兩根匯流條；或者，在壓緊兩根匯流條后，驅動第一撥爪及第二撥爪向兩邊分開以捋平經過預先折彎的兩根匯流條；第一撥爪還用于與第一壓緊組件配合將一根匯流條壓緊至對應的導電片上，第二撥爪還用于與第二壓緊組件配合將另一根匯流條壓緊至對應的導電片上。

24、通過設置開合驅動機構、第一撥爪及第二撥爪，實現了在壓緊匯流條前對呈豎立狀態的兩根匯流條的折彎，從而確保第一壓緊組件、第二壓緊組件能夠順利地將被折彎的匯流條壓緊至對應的導電片上，或者實現對被壓緊的兩根匯流條的捋平。此外，由于第一撥爪及第二撥爪分別經第三緩沖連接件、第四緩沖連接件可上下浮動地連接在開合驅動機構的驅動端上，因此，當接線盒上的兩個導電片存在高低差時，通過第三緩沖連接件及第四緩沖連接件的適應性調節，可確保第一撥爪、第二撥爪在均能將匯流條壓緊至對應的導電片上。

25、本技術還提供了一種接線盒焊接機，其包括輸送機構、上述任一項所述的匯流條壓緊機構和激光焊接機構，其中：輸送機構被配置為輸送電池串組件，以將電池串組件上的接線盒送至焊接工位處；匯流條壓緊機構被配置為可移動至焊接工位的上方，將電池串組件上的兩根匯流條一一對應地壓緊至接線盒內的兩個導電片上，以及對連接在兩個導電片間的二極管通電；激光焊接機構被配置為可移動至焊接工位的上方，通過激光束將被壓緊的兩根匯流條焊接至相應的導電片上。

26、通過輸送機構、匯流條壓緊機構及激光焊接機構的配合，本技術實施例中的接線盒焊接機實現了對接線盒的自動焊接，且實現了對接線盒內的二極管的自動檢測。
