本申請涉及空氣消殺領域，具體而言，涉及一種用于取藥區的空氣消毒滅菌裝置。

背景技術：

1、醫院會單獨設置一個取藥的區域，該區域是一個較大的房間，病人在醫院問診結束后，醫生開相應的取藥單，然后病人拿著取藥單來購買藥物，取藥區域中需要取藥的人數較多，容易造成人與人之間的相互傳染。尤其是病人在購買限制購買數量的藥物，如艾米提諾夫韋片。病人在取藥時，醫生需要核對病人的購買記錄，一般來說上次購買限制數量的藥物后，過一段時間才能繼續購買，但是有些病人會在不能購買的期間來購買限制數量的藥物，醫生無法為病人提供藥物，病人往往會為此和醫生額外確認可以購買的時間或者請求醫生這次允許購買，這樣會導致醫生提供藥物的時間變長，使得取藥區中的人數更多，人與人之間相互傳染的風險更大；

2、一般請下，取藥區會設置相應的空氣過濾器，空氣過濾器采用活性炭濾芯，起到對空氣進行過濾的作用，對空氣中的灰塵雜質過濾和吸附使空氣中的細菌被活性炭濾芯吸附，起到消毒滅菌的作用；

3、但是隨著病人的不斷進入取藥區和離開取藥區，會將灰塵帶入到取藥區，導致取藥區長時間存在大量的灰塵，難以對灰塵完全過濾，導致防止人與人之間相互傳染的作用降低。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

2、為了解決以上背景技術部分提到的技術問題，本申請的一些實施例提供了一種用于取藥區的空氣消毒滅菌裝置，包括：設備主體，形成用于儲放消毒液的儲液腔室、連接腔室以及與所述連接腔室連通的進口和出口；所述儲液腔室與所述連接腔室連通；導液過濾件，部分浸沒在儲液腔室中的消毒液液面的下方，形成濕潤的且消毒液均勻分布的環形加濕過濾區域；所述環形加濕過濾區域位于所述儲液腔室的外圍；活性炭過濾件，形成環形的消毒滅菌過濾區域，所述消毒滅菌過濾區域位于所述環形加濕過濾區域的外圍；所述消毒滅菌過濾區域和所述環形加濕過濾區域均位于所述連接腔室中；旋轉風扇，設置在所述出口，以使外部空氣經所述進口、所述消毒滅菌過濾區域、所述環形加濕過濾區域和所述連接腔室后在所述出口排出。

3、進一步地，所述設備主體形成具有所述出口的輸出管；所述旋轉風扇為渦流扇；所述輸出管中設置環形過濾件，所述環形過濾件的軸線與所述輸出管的軸線匹配；所述旋轉風扇設置在所述環形過濾件的中部；所述出口開設在所述輸出管的側壁上。

4、進一步地，所述旋轉風扇用于使外部空氣依次經過所述進口、所述活性炭過濾件、所述導液過濾件、所述連接腔室和所述環形過濾件后在所述出口向外排出；或者所述旋轉風扇用于使外部空氣依次經過所述出口、所述環形過濾件、所述連接腔室、所述導液過濾件和所述活性炭過濾件后在所述進口向外排出。

5、進一步地，所述設備主體的底部設置支腿，以使所述設備主體的底部與地面形成間隙；所述進口處設置第一擋件，所述第一擋件在擋住所述進口和打開所述進口之間切換狀態；所述設備主體的底部形成第一排口。

6、進一步地，所述輸出管的端部形成第二排口；所述出口處設置第二擋件；所述第二擋件在擋住所述出口和打開所述出口之間切換狀態。

7、進一步地，所述第一排口處設置第一連接管路；所述第二排口處設置第二連接管路；所述第一連接管路的一端與所述第一排口連通，另一端直接或間接插入到所述儲液腔室的液面以下，以使所述第一排口向外排出的空氣加入到所述儲液腔室中；所述第二連接管路的一端與所述第二排口連通，另一端直接或間接插入到所述儲液腔室的液面以下，以使所述第二排口向外排出的空氣加入到所述儲液腔室中。

8、進一步地，輸送管上設置蓋板，所述蓋板可拆卸的嵌入在所述輸送管的端口處；所述第二排口形成在所述蓋板上；所述第二連接管路的部分固定在所述輸送管的外壁上，且所述第二輸送管路的端部與所述蓋板固定。

9、進一步地，所述儲液腔室中設置密封殼，所述密封殼在所述儲液腔室中形成具有通孔的處理腔室；所述通孔位于所述儲液腔室的液面以上；所述第一連接管路和所述第二連接管路均插入到所述處理腔室中，以使所述第一管路和所述第二管路均位于所述儲液腔室的液面以下。

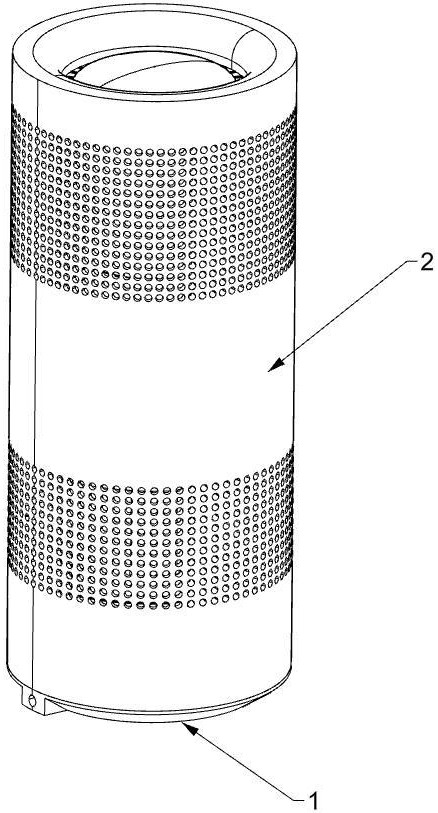

10、進一步地，所述設備主體包括：底座和豎筒；所述豎筒與所述底座插接配合；所述輸送管與所述豎筒固定；所述底座中形成所述儲液腔室和安裝槽；所述導液過濾件和所述活性炭過濾件通過所述安裝槽與所述底座可拆卸的插接配合。

11、進一步地，所述底座上具有供所述豎筒放入的凸出塊；所述凸出塊上形成第一限位面；所述豎筒的內壁面上形成第二限位面，在所述豎筒插入到所述凸出塊上時，所述第一限位面與所述第二限位面抵接

12、本申請的有益效果在于：使用活性炭濾芯對空氣中的灰塵雜質以及細菌進行吸附處理的同時，將能夠消毒的氣體沖入到取藥區，提高對取藥區的殺菌消毒的效果。

技術特征：

1.一種用于取藥區的空氣消毒滅菌裝置，其特征在于,包括：

2.根據權利要求1所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

3.根據權利要求2所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

4.根據權利要求3所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

5.根據權利要求4所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

6.根據權利要求5所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

7.根據權利要求6所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

8.根據權利要求6或7所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

9.根據權利要求1-7任意一項所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

10.根據權利要求9所述的一種用于取藥區的空氣消毒滅菌裝置，其特征在于：

技術總結
本申請公開了一種用于取藥區的空氣消毒滅菌裝置，其屬于空氣消殺領域。包括：設備主體；所述儲液腔室與所述連接腔室連通；導液過濾件，部分浸沒在儲液腔室中的消毒液液面的下方，形成濕潤的且消毒液均勻分布的環形加濕過濾區域；所述環形加濕過濾區域位于所述儲液腔室的外圍；活性炭過濾件，形成環形的消毒滅菌過濾區域，所述消毒滅菌過濾區域位于所述環形加濕過濾區域的外圍；所述消毒滅菌過濾區域和所述環形加濕過濾區域均位于所述連接腔室中；旋轉風扇。本申請的有益效果在于使用活性炭濾芯對空氣中的灰塵雜質以及細菌進行吸附處理的同時，將能夠消毒的氣體沖入到取藥區，提高對取藥區的殺菌消毒的效果。

技術研發人員：林奕沨,朱光輝
受保護的技術使用者：溫州醫科大學附屬第二醫院（溫州醫科大學附屬育英兒童醫院）
技術研發日：
技術公布日：2025/4/28
