本技術涉及鋼筋切斷機，具體為一種帶有防護結構的水利施工用鋼筋切斷機。

背景技術：

1、水利施工是指為了控制和調配自然界的地表水和地下水，以達到防洪、發電供水、灌溉排澇、航道港口、綜合利用、生態水利等目的而進行的工程建設施工活動，在進行施工過程中，需要對鋼筋進行加工操作，鋼筋切斷機是一種剪切鋼筋所使用的工具，是鋼筋加工環節必不可少的設備。

2、根據專利網公開的一種鋼筋切斷機(授權公告號為：cn?214236079?u)中所描述“本實用新型提供一種鋼筋切斷機，包括機架，所述機架上設置有用于對鋼筋切斷的動刀片，所述機架上設置有用于對動刀片進行往返運動提供動力的電機，所述機架上設置有用于對鋼筋進行切斷的工作區域，所述機架上位于工作區域內設置有用于放置鋼筋且對鋼筋進行限位的限位機構，工作人員可以把需要進行切斷的鋼筋放置在鋼筋切斷機的放置區域，工作人員根據鋼筋的尺寸大小，手動轉動螺紋桿使活動限位塊通過滑塊和滑槽進行移動，移動到合適的位置后，啟動電機帶動動刀片進行往返運動，動刀片與定刀片相互配合便可對鋼筋切斷，進而使一臺鋼筋切斷機可以對多種尺寸或尺寸偏差較大的鋼筋進行切斷，提高了鋼筋切斷機的適用范圍?！?/p>

3、針對上述描述內容，申請人認為存在以下問題：

4、該實用新型在使用過程中，通過設置的螺紋桿使活動限位塊通過滑塊和滑槽進行移動，移動到合適的位置后，啟動電機帶動動刀片進行往返運動，動刀片與定刀片相互配合便可對鋼筋切斷，但是在實際使用時，工作人員手持鋼筋原材進行切斷操作，當操作人員手持不穩時，容易對操作人員造成傷害，因此需要改進出一種帶有防護結構的水利施工用鋼筋切斷機來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種帶有防護結構的水利施工用鋼筋切斷機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有防護結構的水利施工用鋼筋切斷機，包括鋼筋切斷機本體，所述鋼筋切斷機本體底部固定安裝有萬向輪，所述鋼筋切斷機本體頂部設置有導向機構，所述鋼筋切斷機本體背部設置有防護機構；

3、所述導向機構包括調節組件和導向組件，所述導向組件設置在調節組件正面。

4、優選的，所述調節組件包括固定板，所述固定板固定安裝在鋼筋切斷機本體頂部，所述固定板內部螺紋安裝有螺紋桿，所述螺紋桿右側固定安裝有手輪，所述螺紋桿遠離手輪的一端轉動安裝有推板，所述推板左側固定安裝有限位塊，所述推板左側固定安裝有定刀片，所述推板正面固定安裝有連接板，調節利用導向輪之間的距離。

5、優選的，所述鋼筋切斷機本體與推板與對應位置處開設有滑槽，且所述推板滑動安裝在鋼筋切斷機本體滑槽內部，使推板能夠在鋼筋切斷機本體表面滑動。

6、優選的，所述導向組件包括固定架，所述固定架固定安裝在鋼筋切斷機本體頂部，所述固定架底部滑動安裝有滑動板，所述滑動板底部轉動安裝有連桿一，所述連桿一遠離滑動板的一端轉動安裝有連桿二，所述連桿二遠離連桿一的一端轉動安裝有連桿三，所述滑動板頂部固定安裝有滑動架，所述滑動架內部轉動安裝有導向輪，減少了工作人員的勞動強度，且在鋼筋尾端進行夾持固定，對工作人員進行保護。

7、優選的，所述連接板與滑動板固定安裝，所述滑動架與固定架對應位置處開設有滑槽，且所述滑動架滑動安裝在滑槽內部，所述滑動板、滑動架和導向輪設置有兩組，且以固定架正面中心線處對稱分布，使導向輪對鋼筋進行導向工。

8、優選的，所述防護機構包括固定框，所述固定框固定安在鋼筋切斷機本體背部，所述固定框內部固定安裝有彈簧，所述彈簧遠離固定框的一端固定安裝有滑動塊，所述滑動塊背部固定安裝有撥塊，所述滑動塊遠離彈簧的一端固定安裝有插接塊，所述鋼筋切斷機本體背部設置有防護箱，所述防護箱左右兩側固定安裝有插接框，對防護箱進行更換，以便適用于對不同形狀的鋼筋進行切斷操作，增加裝置的適用性。

9、優選的，所述固定框與滑動塊和插接塊對應位置處開設滑槽，且所述滑動塊和插接塊滑動安裝在滑槽內部，所述插接框與插接塊對應位置處開設有插槽，且所述插接塊插接在插槽內部，所述固定框、彈簧、滑動塊、撥塊和插接塊設置有兩組，且以防護箱正面中心線處對稱分布，將鋼筋伸入防護箱內部，避免切掉的鋼筋四射。

10、與現有技術相比，本實用新型提供了一種帶有防護結構的水利施工用鋼筋切斷機，具備以下有益效果：

11、1.該帶有防護結構的水利施工用鋼筋切斷機，通過設置的導向機構，在使用過程中，使導向輪對鋼筋進行夾持操作，并對鋼筋進行導向工作，在對鋼筋進行切斷操作時，工作人員只需要推動鋼筋即可讓鋼筋在導向輪內部滑動，減少了工作人員的勞動強度，且在鋼筋尾端進行夾持固定，工作人員如果手持不穩，鋼筋也不會彈出，且減少鋼筋對工作人員手持鋼筋的沖擊力，對工作人員進行保護。

12、2.該帶有防護結構的水利施工用鋼筋切斷機，通過設置的防護機構，在使用過程中，將鋼筋伸入防護箱內部，避免切掉的鋼筋四射，對工作人員造成傷害，對防護箱進行更換，以便適用于對不同形狀的鋼筋進行切斷操作，增加裝置的適用性。

技術特征：

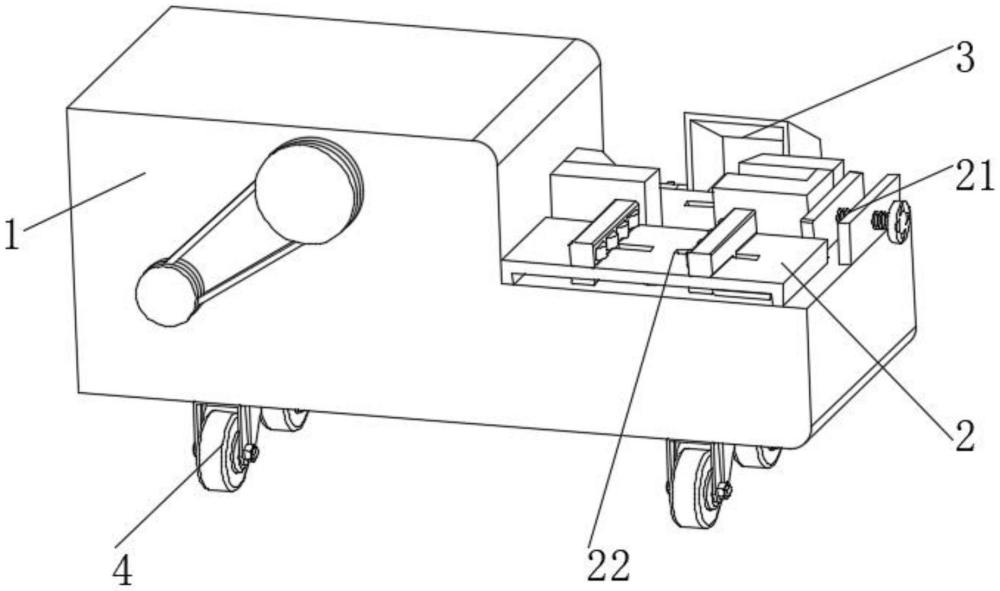

1.一種帶有防護結構的水利施工用鋼筋切斷機，包括鋼筋切斷機本體(1)，其特征在于：所述鋼筋切斷機本體(1)底部固定安裝有萬向輪(4)，所述鋼筋切斷機本體(1)頂部設置有導向機構(2)，所述鋼筋切斷機本體(1)背部設置有防護機構(3)；

2.根據權利要求1所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述調節組件(21)包括固定板(211)，所述固定板(211)固定安裝在鋼筋切斷機本體(1)頂部，所述固定板(211)內部螺紋安裝有螺紋桿(212)，所述螺紋桿(212)右側固定安裝有手輪(213)，所述螺紋桿(212)遠離手輪(213)的一端轉動安裝有推板(214)，所述推板(214)左側固定安裝有限位塊(215)，所述推板(214)左側固定安裝有定刀片(216)，所述推板(214)正面固定安裝有連接板(217)。

3.根據權利要求2所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述鋼筋切斷機本體(1)與推板(214)與對應位置處開設有滑槽，且所述推板(214)滑動安裝在鋼筋切斷機本體(1)滑槽內部。

4.根據權利要求2所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述導向組件(22)包括固定架(221)，所述固定架(221)固定安裝在鋼筋切斷機本體(1)頂部，所述固定架(221)底部滑動安裝有滑動板(222)，所述滑動板(222)底部轉動安裝有連桿一(223)，所述連桿一(223)遠離滑動板(222)的一端轉動安裝有連桿二(224)，所述連桿二(224)遠離連桿一(223)的一端轉動安裝有連桿三(225)，所述滑動板(222)頂部固定安裝有滑動架(226)，所述滑動架(226)內部轉動安裝有導向輪(227)。

5.根據權利要求4所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述連接板(217)與滑動板(222)固定安裝，所述滑動架(226)與固定架(221)對應位置處開設有滑槽，且所述滑動架(226)滑動安裝在滑槽內部，所述滑動板(222)、滑動架(226)和導向輪(227)設置有兩組，且以固定架(221)正面中心線處對稱分布。

6.根據權利要求1所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述防護機構(3)包括固定框(31)，所述固定框(31)固定安在鋼筋切斷機本體(1)背部，所述固定框(31)內部固定安裝有彈簧(32)，所述彈簧(32)遠離固定框(31)的一端固定安裝有滑動塊(33)，所述滑動塊(33)背部固定安裝有撥塊(34)，所述滑動塊(33)遠離彈簧(32)的一端固定安裝有插接塊(35)，所述鋼筋切斷機本體(1)背部設置有防護箱(36)，所述防護箱(36)左右兩側固定安裝有插接框(37)。

7.根據權利要求6所述的一種帶有防護結構的水利施工用鋼筋切斷機，其特征在于：所述固定框(31)與滑動塊(33)和插接塊(35)對應位置處開設滑槽，且所述滑動塊(33)和插接塊(35)滑動安裝在滑槽內部，所述插接框(37)與插接塊(35)對應位置處開設有插槽，且所述插接塊(35)插接在插槽內部，所述固定框(31)、彈簧(32)、滑動塊(33)、撥塊(34)和插接塊(35)設置有兩組，且以防護箱(36)正面中心線處對稱分布。

技術總結
本技術涉及鋼筋切斷機技術領域，且公開了一種帶有防護結構的水利施工用鋼筋切斷機，包括鋼筋切斷機本體，所述鋼筋切斷機本體底部固定安裝有萬向輪，所述鋼筋切斷機本體頂部設置有導向機構，所述鋼筋切斷機本體背部設置有防護機構，所述導向機構包括調節組件和導向組件，所述導向組件設置在調節組件正面。使導向輪對鋼筋進行夾持操作，并對鋼筋進行導向工作，在對鋼筋進行切斷操作時，工作人員只需要推動鋼筋即可讓鋼筋在導向輪內部滑動，減少了工作人員的勞動強度，且在鋼筋尾端進行夾持固定，工作人員如果手持不穩，鋼筋也不會彈出，且減少鋼筋對工作人員手持鋼筋的沖擊力，對工作人員進行保護。
