本技術涉及鋁板加工，尤其涉及一種鋁板加工的裁切裝置。

背景技術：

1、鋁板是一種由純鋁或鋁合金經壓力加工而成的矩形材料，其橫截面為矩形且厚度均勻。鋁板裁切裝置是一種專門用于裁切鋁板的機械設備，廣泛應用于鋁板加工、裝飾材料生產、零配件制造等多個領域。

2、鋁板裁切裝置在對鋁板加工的過程中，需要對鋁板進行固定。而目前市面上的鋁板裁切裝置上的夾具往往使用過程較為麻煩，并且對鋁板的定位穩定性較差。這樣不僅不利于對鋁板進行定位，而且定位不穩定還會降低對鋁板的裁切精度。因此亟需一種易操作且可穩定對鋁板定位的結構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種鋁板加工的裁切裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種鋁板加工的裁切裝置，包括裁切裝置本體，所述裁切裝置本體的頂部設置有裁切板，裁切板的頂部活動設置有裁切組件，并且裁切裝置本體的頂板位于裁切板的邊角處均固定設置有安裝座；所述裁切板的兩側分別設置有雙向絲桿和導向柱，雙向絲桿和導向柱的兩端均與安裝座相連，裁切板的上方活動設置有兩個活動件，并且活動件的兩端分別裝配在雙向絲桿和導向柱上。

4、此外，優選的結構是，所述雙向絲桿的兩端均通過軸承安裝在安裝座上，一側安裝座上固定設置有驅動電機，并且驅動電機的輸出端與雙向絲桿傳動相連。

5、此外，優選的結構是，兩側所述活動件分別裝配在雙向絲桿的兩側，并且活動件上對應雙向絲桿上的螺紋均適配開設有螺孔。

6、此外，優選的結構是，所述活動件的頂部固定設置有液壓桿組件，液壓桿組件的頂伸端垂直向下穿過活動件并連接設置有定位板。

7、此外，優選的結構是，所述定位板的底部向下固定垂直設置有多條立柱，定位板上對應立柱均開設有立腔，并且立腔的底端封閉。

8、此外，優選的結構是，所述立柱底部的兩側均固定設置有防脫落件，并且立腔內對應防脫落件均適配開設有防脫落腔。

9、本實用新型的有益效果為：通過裁切裝置本體和裁切組件的設置可以實現對鋁板的裁切，通過活動件和定位板的設置，可以對裁切板上的鋁板進行定位，這樣不僅便于對鋁板進行定位，而且還可以保證鋁板在裁切時的精度，便于用戶的使用。

技術特征：

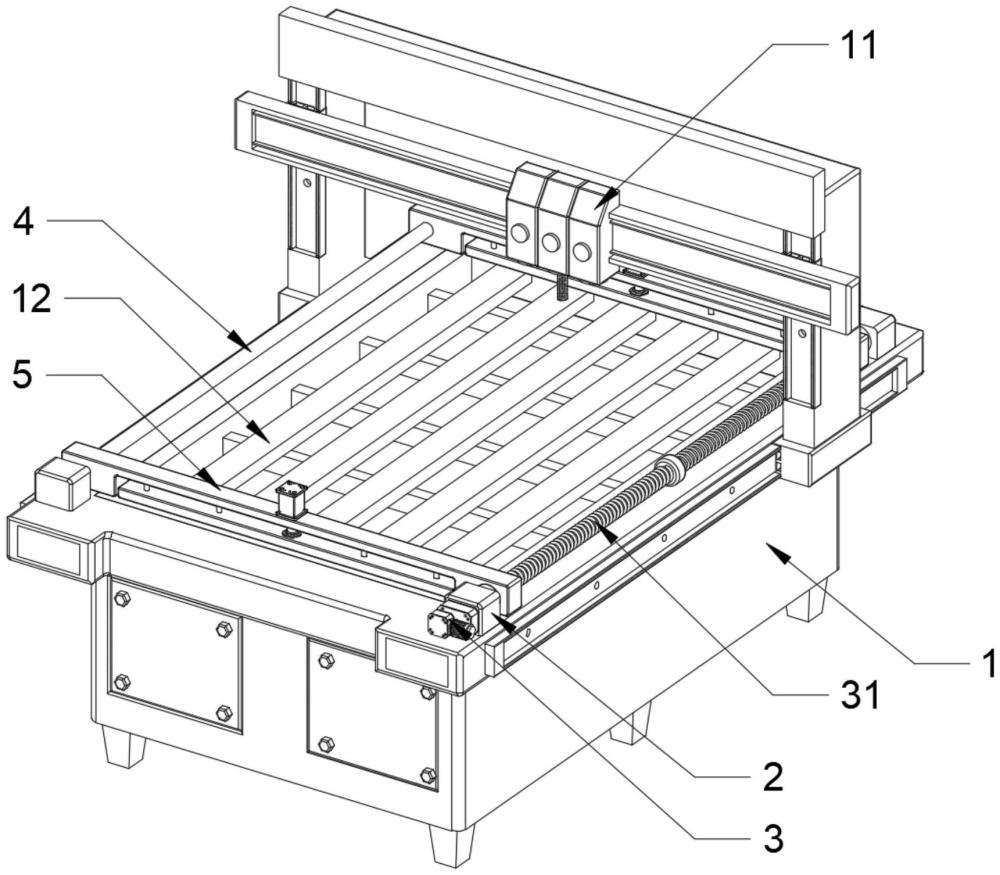

1.一種鋁板加工的裁切裝置，包括裁切裝置本體(1)，其特征在于，所述裁切裝置本體(1)的頂部設置有裁切板(12)，裁切板(12)的頂部活動設置有裁切組件(11)，并且裁切裝置本體(1)的頂板位于裁切板(12)的邊角處均固定設置有安裝座(2)；

2.根據權利要求1所述的一種鋁板加工的裁切裝置，其特征在于，所述雙向絲桿(31)的兩端均通過軸承安裝在安裝座(2)上，一側安裝座(2)上固定設置有驅動電機(3)，并且驅動電機(3)的輸出端與雙向絲桿(31)傳動相連。

3.根據權利要求2所述的一種鋁板加工的裁切裝置，其特征在于，兩側所述活動件(5)分別裝配在雙向絲桿(31)的兩側，并且活動件(5)上對應雙向絲桿(31)上的螺紋均適配開設有螺孔。

4.根據權利要求3所述的一種鋁板加工的裁切裝置，其特征在于，所述活動件(5)的頂部固定設置有液壓桿組件(6)，液壓桿組件(6)的頂伸端垂直向下穿過活動件(5)并連接設置有定位板(7)。

5.根據權利要求4所述的一種鋁板加工的裁切裝置，其特征在于，所述定位板(7)的底部向下固定垂直設置有多條立柱(8)，定位板(7)上對應立柱(8)均開設有立腔(71)，并且立腔(71)的底端封閉。

6.根據權利要求5所述的一種鋁板加工的裁切裝置，其特征在于，所述立柱(8)底部的兩側均固定設置有防脫落件(81)，并且立腔(71)內對應防脫落件(81)均適配開設有防脫落腔(72)。

技術總結
本技術涉及鋁板加工領域，尤其涉及一種鋁板加工的裁切裝置，裁切裝置本體的頂部設置有裁切板，裁切板的頂部活動設置有裁切組件，并且裁切裝置本體的頂板位于裁切板的邊角處均固定設置有安裝座；裁切板的兩側分別設置有雙向絲桿和導向柱，雙向絲桿和導向柱的兩端均與安裝座相連，裁切板的上方活動設置有兩個活動件，并且活動件的兩端分別裝配在雙向絲桿和導向柱上。本技術中，通過裁切裝置本體和裁切組件的設置可以實現對鋁板的裁切，通過活動件和定位板的設置，可以對裁切板上的鋁板進行定位，這樣不僅便于對鋁板進行定位，而且還可以保證鋁板在裁切時的精度，便于用戶的使用。

技術研發人員：戴銀杏,王天榮,丁佳媛
受保護的技術使用者：江蘇財通新材料有限公司
技術研發日：20240709
技術公布日：2025/4/28
