本技術屬于用于盛裝卷煙鋼印油墨的容器，具體涉及一種新型的卷煙鋼印油墨注塞及注射墨缸。

背景技術：

1、卷煙鋼印是利用卷煙機向煙支上通過注射油墨的方式打印圖案和文字，而卷煙鋼印油墨通常是儲存在注射墨缸內。

2、現有技術中的卷煙鋼印油墨注射墨缸如授權公告號為cn2879687y的中國專利所公開的卷煙鋼印油墨小型注射墨缸，其包括缸體和注塞，缸體的一端面上設有注射嘴，注塞裝在缸體另一端內腔內，注塞的柱面上設置有密封環，外端面上嵌入有頂壓板。這種注塞通常是通過橡膠和塑料加工為一體或者是通過橡膠和鐵塊加工為一體的注塞，加工較為方便，但是受到模具開模時間和橡膠收縮性的影響，在實際使用時，會出現注塞在缸體內推不動或者注塞與缸體之間出現縫隙導致油墨泄漏的情況。

3、現有技術中的卷煙鋼印油墨注射墨缸還如授權公告號為cn201957748u的中國專利所公開的卷煙鋼印油墨大型注射墨缸，其包括缸體和空心柱形注塞，空心柱形注塞裝在缸體另一端的內腔內，空心柱形注塞外面上設置有多道密封環，能夠?qū)崿F(xiàn)在缸體內腔內運行平穩不側翻不漏墨。這種空心柱形注塞通常采用開合模具加工而成，開合模具通常需要多次的開啟和閉合，模具的開啟和閉合運動會引入一定的公差，這些公差可能會影響模具的總體精度，導致空心柱形注塞的外圓周精密度不高，在裝入缸體內時，會出現過緊或者過松的情況，仍會出現推不動和油墨泄漏的情況。

技術實現思路

1、本實用新型提供一種新型的卷煙鋼印油墨注塞，以解決現有的卷煙鋼印油墨注塞在使用時容易出現推不動和油墨泄漏的技術問題；本實用新型還提供一種新型的卷煙鋼印油墨注射墨缸，以解決現有的卷煙鋼印油墨注射墨缸容易出現無法推出油墨和油墨容易泄漏的技術問題。

2、為解決上述問題，本實用新型提供的新型的卷煙鋼印油墨注塞采用如下技術方案：

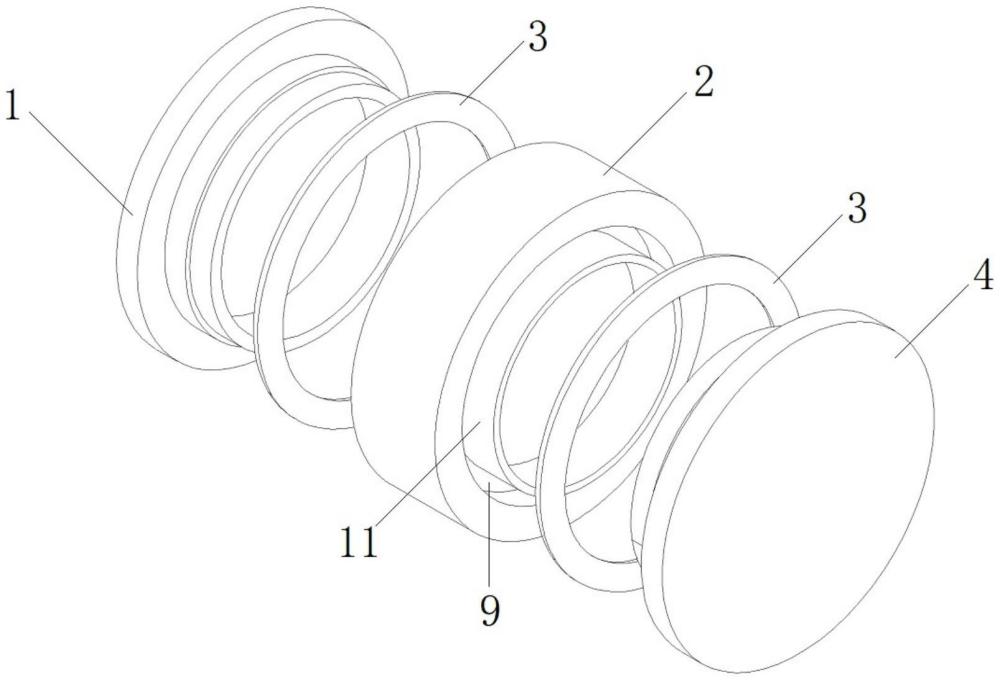

3、一種新型的卷煙鋼印油墨注塞，包括分體且同軸布置的頂蓋、柱體、底蓋和密封圈，頂蓋與柱體之間、底蓋與柱體之間均插接配合，頂蓋與柱體之間、底蓋與柱體之間形成環形的密封槽，所述密封圈安裝在所述密封槽內。

4、本實用新型的有益效果是：新型的卷煙鋼印油墨注塞采用分體布置的頂蓋、柱體、底蓋和密封圈裝配在一起，頂蓋、柱體和底蓋均可以通過單獨的模具加工而成，采用單獨的模具加工比采用開合模具加工的圓周精度更高，在注射墨缸的缸體內移動時不容易出現推不動和注射墨缸內油墨泄漏的情況，并且頂蓋、柱體和底蓋插接配合也更容易裝配。

5、進一步的，頂蓋與柱體中的其中一個上設有第一插柱，另外一個上設有第一插槽；底蓋與柱體中的其中一個上設有第二插柱，另外一個上設有第二插槽；所述第一插柱和第二插柱均為變徑柱，均包括小徑柱段和大徑柱段，小徑柱段與對應的插槽插接配合，大徑柱段與柱體擋止配合，頂蓋與柱體之間、底蓋與柱體之間在對應大徑柱段的圓周的位置形成所述密封槽。

6、有益效果：無需在頂蓋、底蓋或者柱體上加工密封槽，而是依靠頂蓋、底蓋與柱體進行對應插接后形成相應的密封槽，使得卷煙鋼印油墨注塞的加工更為簡便。

7、進一步的，所述第一插槽和第二插槽均設置在柱體上，第一插柱設置在所述頂蓋上，第二插柱設置在所述底蓋上，頂蓋與底蓋的結構相同。

8、有益效果：可以僅使用兩種模具即可實現卷煙鋼印油墨注塞的加工，節省成本。

9、進一步的，第一插槽和第二插槽的槽底均沿柱體的軸向一體向外凸設有凸柱，所述第一插柱和第二插柱的內部中空，兩個凸柱分別與第一插柱和第二插柱插接配合。進一步的，所述凸柱的內部中空。

10、有益效果：采用中空的凸柱和中空的插柱，一方面節省材料，降低成本；另一方面能夠減小材料的收縮比，提高圓周精度。

11、進一步的，所述凸柱的圓周方向上設有多個均勻分布的肋條，肋條沿柱體的軸向延伸。

12、有益效果：肋條能夠增加頂蓋、底蓋與柱體插接后的摩擦力，提高頂蓋、底蓋與柱體插接的緊密度，使頂蓋和底蓋不易與柱體脫離。

13、本實用新型提供的一種新型的卷煙鋼印油墨注射墨缸的技術方案是：

14、一種新型的卷煙鋼印油墨注射墨缸，包括缸體和油墨注塞，油墨注塞包括分體且同軸布置的頂蓋、柱體、底蓋和密封圈，頂蓋與柱體之間、底蓋與柱體之間均插接配合，頂蓋與柱體之間、底蓋與柱體之間形成環形的密封槽，所述密封圈安裝在所述密封槽內。

15、本實用新型的有益效果是：新型的卷煙鋼印油墨注射墨缸采用分體結構的油墨注塞，該油墨注塞的頂蓋、柱體、底蓋均可以通過單獨的模具加工而成，采用單獨的模具加工比采用開合模具加工的圓周精度更高，在缸體內移動時更穩定順暢，缸體內儲存的油墨不容易泄漏，保證正常使用。

16、進一步的，頂蓋與柱體中的其中一個上設有第一插柱，另外一個上設有第一插槽；底蓋與柱體中的其中一個上設有第二插柱，另外一個上設有第二插槽；所述第一插柱和第二插柱均為變徑柱，均包括小徑柱段和大徑柱段，小徑柱段與對應的插槽插接配合，大徑柱段與柱體擋止配合，頂蓋與柱體之間、底蓋與柱體之間在對應大徑柱段的圓周的位置形成所述密封槽。

17、有益效果：無需在頂蓋、底蓋或者柱體上加工密封槽，而是依靠頂蓋、底蓋與柱體進行對應插接后形成相應的密封槽，使得卷煙鋼印油墨注塞的加工更為簡便。

18、進一步的，所述第一插槽和第二插槽均設置在柱體上，第一插柱設置在所述頂蓋上，第二插柱設置在所述底蓋上，頂蓋與底蓋的結構相同。

19、有益效果：可以僅使用兩種模具即可實現卷煙鋼印油墨注塞的加工，節省成本。

20、進一步的，第一插槽和第二插槽的槽底均沿柱體的軸向一體向外凸設有凸柱，所述第一插柱和第二插柱的內部中空，兩個凸柱分別與第一插柱和第二插柱插接配合。進一步的，所述凸柱的內部中空。

21、有益效果：采用中空的凸柱和中空的插柱，一方面節省材料，降低成本；另一方面能夠減小材料的收縮比，提高圓周精度。

22、進一步的，所述凸柱的圓周方向上設有多個均勻分布的肋條，肋條沿柱體的軸向延伸。

23、有益效果：肋條能夠增加頂蓋、底蓋與柱體插接后的摩擦力，提高頂蓋、底蓋與柱體插接的緊密度，使頂蓋和底蓋不易與柱體脫離。

技術特征：

1.一種新型的卷煙鋼印油墨注塞，其特征在于，包括分體且同軸布置的頂蓋、柱體、底蓋和密封圈，頂蓋與柱體之間、底蓋與柱體之間均插接配合，頂蓋與柱體之間、底蓋與柱體之間形成環形的密封槽，所述密封圈安裝在所述密封槽內。

2.根據權利要求1所述的一種新型的卷煙鋼印油墨注塞，其特征在于，頂蓋與柱體中的其中一個上設有第一插柱，另外一個上設有第一插槽；底蓋與柱體中的其中一個上設有第二插柱，另外一個上設有第二插槽；所述第一插柱和第二插柱均為變徑柱，均包括小徑柱段和大徑柱段，小徑柱段與對應的插槽插接配合，大徑柱段與柱體擋止配合，頂蓋與柱體之間、底蓋與柱體之間在對應大徑柱段的圓周的位置形成所述密封槽。

3.根據權利要求2所述的一種新型的卷煙鋼印油墨注塞，其特征在于，所述第一插槽和第二插槽均設置在柱體上，第一插柱設置在所述頂蓋上，第二插柱設置在所述底蓋上，頂蓋與底蓋的結構相同。

4.根據權利要求2或3所述的一種新型的卷煙鋼印油墨注塞，其特征在于，第一插槽和第二插槽的槽底均沿柱體的軸向一體向外凸設有凸柱，所述第一插柱和第二插柱的內部中空，兩個凸柱分別與第一插柱和第二插柱插接配合。

5.根據權利要求4所述的一種新型的卷煙鋼印油墨注塞，其特征在于，所述凸柱的內部中空。

6.根據權利要求4所述的一種新型的卷煙鋼印油墨注塞，其特征在于，所述凸柱的圓周方向上設有多個均勻分布的肋條，肋條沿柱體的軸向延伸。

7.一種新型的卷煙鋼印油墨注射墨缸，包括缸體和油墨注塞，其特征在于，所述油墨注塞為權利要求1-6任意一項所述的卷煙鋼印油墨注塞。

技術總結
本技術屬于用于盛裝卷煙鋼印油墨的容器技術領域，具體涉及一種新型的卷煙鋼印油墨注塞及注射墨缸。新型的卷煙鋼印油墨注塞包括分體且同軸布置的頂蓋、柱體、底蓋和密封圈，頂蓋與柱體之間、底蓋與柱體之間均插接配合，頂蓋與柱體之間、底蓋與柱體之間形成環形的密封槽，密封圈安裝在密封槽內。新型的卷煙鋼印油墨注射墨缸包括缸體和上述油墨注塞。本申請能解決現有的卷煙鋼印油墨注塞在使用時容易出現推不動和油墨泄漏的技術問題。

技術研發人員：冀欣元
受保護的技術使用者：開封市星辰印刷科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
