本技術涉及鍛壓制造領域，尤其涉及一種用于金屬緊固件生產用鍛壓裝置。

背景技術：

1、金屬緊固件是用于連接和固定兩個或多個部件的重要工業零件，它們通常由金屬材料制成，具有優異的強度和耐久性，常見的金屬緊固件包括螺栓、螺母、螺釘、螺柱等，用于在工程和建筑領域中實現機械連接，金屬緊固件的選擇需根據應用環境、載荷要求以及耐腐蝕性能等因素進行考慮，以確保連接的安全性和可靠性。

2、鍛壓是一種金屬加工工藝，通過對金屬進行加熱后，在壓力和沖擊力的作用下，將其置于模具中進行塑性變形，從而獲得所需形狀和尺寸的零件或產品，這種工藝能夠提高金屬的密度和強度，改善其機械性能，使得鍛造的零件通常比鑄造或機械加工更耐用和可靠，鍛壓廣泛應用于制造汽車零部件、航空航天零件、工程機械和其他重型機械的零件，以及鍛造出高強度、高精度的工具和設備。

3、鍛壓裝置通過對固定件坯料施加壓力，使其產生塑性變形，以獲得具有一定機械性能、形狀和尺寸的鍛件，但坯料經鍛壓時，通常坯料上的氧化皮會脫落，而傳統鍛壓裝置不能及時地對脫落的氧化皮碎渣進行清理，氧化皮碎渣被壓入鍛件內部將導致鍛件表面形成凹陷及鍛件組織不均勻，影響鍛件的加工精度，為此提出一種用于金屬緊固件生產用鍛壓裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種用于金屬緊固件生產用鍛壓裝置，旨在改善傳統鍛壓裝置不能及時地對脫落的氧化皮碎渣進行清理，氧化皮碎渣被壓入鍛件內部將導致鍛件表面形成凹陷及鍛件組織不均勻，影響鍛件的加工精度的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種用于金屬緊固件生產用鍛壓裝置，包括底座，所述底座頂部固定連接有支撐架，所述支撐架內部固定連接有液壓桿，所述液壓桿輸出端固定連接有壓板，所述壓板后側固定連接有兩個固定桿，兩個所述固定桿底部后側之間固定連接有連接桿，所述底座頂部左右兩側均固定連接有滑桿，兩個所述滑桿外部之間滑動連接有鋼刷，所述鋼刷和所述連接桿左右兩端之間均設置有連桿，所述底座前后兩側均滑動連接有收集框，所述底座中部滑動連接有模具，所述底座內部開設有壓板個滑槽，所述底座內部安裝有固定組件，所述固定組件用于將模具固定住防止亂動。

3、作為上述技術方案的進一步描述：

4、所述固定組件包括轉盤，所述轉盤頂部轉動連接在所述底座內頂壁，所述轉盤底部轉動連接有四個拉桿，所述拉桿外側頂部轉動連接有固定塊，左右兩個所述固定塊相鄰側之間固定連接有電動推桿。

5、作為上述技術方案的進一步描述：

6、所述壓板底部和所述模具頂部之間抵接，所述鋼刷底部滑動連接在所述模具頂部。

7、作為上述技術方案的進一步描述：

8、所述鋼刷底部滑動連接在所述底座頂部，所述收集框內底壁固定連接有把手。

9、作為上述技術方案的進一步描述：

10、所述連桿頂端轉動連接在所述連接桿外側，所述連桿另一端轉動連接在所述鋼刷外側。

11、作為上述技術方案的進一步描述：

12、所述固定塊外部滑動連接在所述滑槽內部，所述固定塊內側貫穿所述底座內部并插接在所述模具內部。

13、作為上述技術方案的進一步描述：

14、所述模具設置在所述壓板正下方。

15、作為上述技術方案的進一步描述：

16、所述拉桿呈同心圓等距分布。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過液壓桿帶動壓板上下移動，使固定桿連同連接桿來回推拉連桿，在滑桿的限位下帶動鋼刷工作，實現了將脫落的氧化皮碎渣進行清理，并統一收集到收集框內，方便集中處理，防止氧化皮碎渣被壓入鍛件內部將鍛件表面形成凹陷及鍛件組織不均勻。

19、2、本實用新型中，通過控制電動推桿伸縮，在滑槽的限位和拉桿的作用下使轉盤轉動，拉動四個固定塊同步移動，實現了可根據所要鍛造的零件從而更換不同的模具，并且將模具固定，防止亂動亂晃。

技術特征：

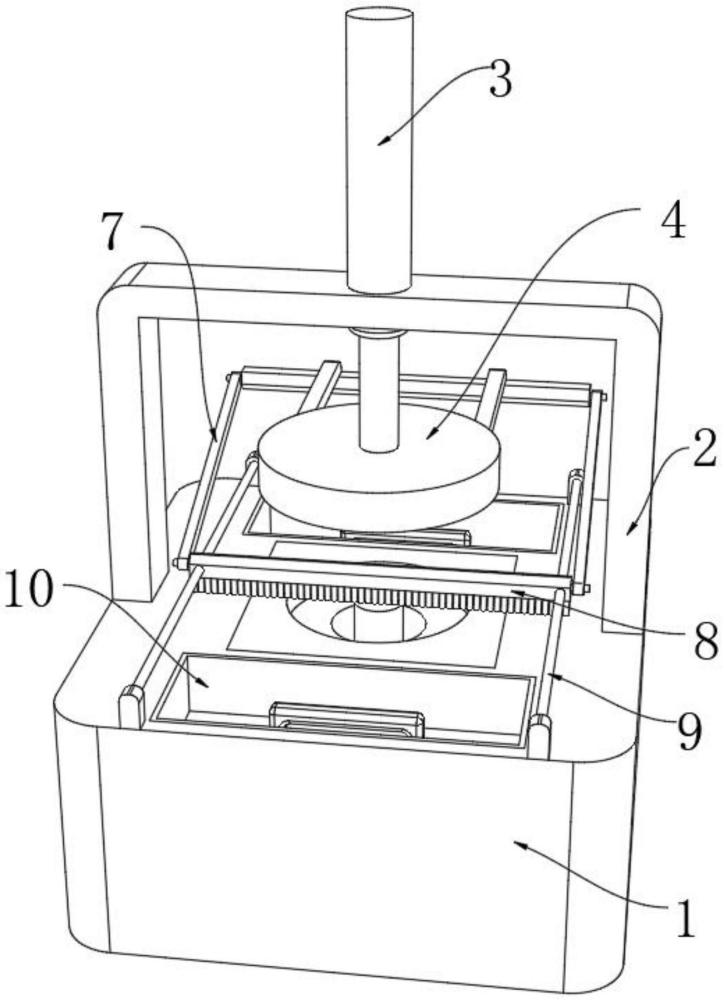

1.一種用于金屬緊固件生產用鍛壓裝置，包括底座(1)，其特征在于：所述底座(1)頂部固定連接有支撐架(2)，所述支撐架(2)內部固定連接有液壓桿(3)，所述液壓桿(3)輸出端固定連接有壓板(4)，所述壓板(4)后側固定連接有兩個固定桿(5)，兩個所述固定桿(5)底部后側之間固定連接有連接桿(6)，所述底座(1)頂部左右兩側均固定連接有滑桿(9)，兩個所述滑桿(9)外部之間滑動連接有鋼刷(8)，所述鋼刷(8)和所述連接桿(6)左右兩端之間均設置有連桿(7)，所述底座(1)前后兩側均滑動連接有收集框(10)，所述底座(1)中部滑動連接有模具(11)，所述底座(1)內部開設有壓板(4)個滑槽(12)，所述底座(1)內部安裝有固定組件，所述固定組件用于將模具(11)固定住防止亂動。

2.根據權利要求1所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述固定組件包括轉盤(13)，所述轉盤(13)頂部轉動連接在所述底座(1)內頂壁，所述轉盤(13)底部轉動連接有四個拉桿(14)，所述拉桿(14)外側頂部轉動連接有固定塊(15)，左右兩個所述固定塊(15)相鄰側之間固定連接有電動推桿(16)。

3.根據權利要求1所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述壓板(4)底部和所述模具(11)頂部之間抵接，所述鋼刷(8)底部滑動連接在所述模具(11)頂部。

4.根據權利要求1所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述鋼刷(8)底部滑動連接在所述底座(1)頂部，所述收集框(10)內底壁固定連接有把手(17)。

5.根據權利要求1所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述連桿(7)頂端轉動連接在所述連接桿(6)外側，所述連桿(7)另一端轉動連接在所述鋼刷(8)外側。

6.根據權利要求2所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述固定塊(15)外部滑動連接在所述滑槽(12)內部，所述固定塊(15)內側貫穿所述底座(1)內部并插接在所述模具(11)內部。

7.根據權利要求2所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述模具(11)設置在所述壓板(4)正下方。

8.根據權利要求2所述的一種用于金屬緊固件生產用鍛壓裝置，其特征在于：所述拉桿(14)呈同心圓等距分布。

技術總結
本技術涉及鍛壓制造領域，公開了一種用于金屬緊固件生產用鍛壓裝置，包括底座，所述底座頂部固定連接有支撐架，所述支撐架內部固定連接有液壓桿，所述液壓桿輸出端固定連接有壓板，所述壓板后側固定連接有兩個固定桿，兩個所述固定桿底部后側之間固定連接有連接桿，所述底座頂部左右兩側均固定連接有滑桿，兩個所述滑桿外部之間滑動連接有鋼刷。本技術中，通過液壓桿帶動壓板上下移動，使固定桿連同連接桿來回推拉連桿，在滑桿的限位下帶動鋼刷工作，實現了將脫落的氧化皮碎渣進行清理，并統一收集到收集框內，方便集中處理，防止氧化皮碎渣被壓入鍛件內部將鍛件表面形成凹陷及鍛件組織不均勻。

技術研發人員：李剛,黃波
受保護的技術使用者：四川利登科技有限公司
技術研發日：20240723
技術公布日：2025/4/24
