本技術屬于焊接領域，具體是一種組合焊接機。

背景技術：

1、現有焊接機需要人工拿料焊接，生產效率緩慢，同時焊接已產生帶火星的焊渣容易燙傷焊接人員。在自動化焊接的時候，焊接線體單一，不能滿足同時焊接的需求，在根據生產排程更換生產零件的時候耽誤時間，影響生產效率，不能滿足按需生產的柔性生產制造。

2、存在以下問題：

3、1、焊接產線換線困難，不能夠滿足柔性生產制造；

4、2、自動化焊接工藝差，焊接產品不達標。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術的不足，本實用新型的目的在于提供一種組合焊接機，旨在解決現有技術下背景技術中存在的技術問題。

3、(2)技術方案

4、一種組合焊接機，包括：設置在機架上的框架、送料模組、在框架內的焊接模塊、在機架附近的料帶架，兩個所述焊接模塊相對設置形成一個焊接組件，若干所述焊接組件形成焊接部，所述焊接部中的焊接組件的數量與待焊產品需要焊接的點的數量相同，所述焊接部中的焊接組件的位置與待焊產品中需要焊接的點的位置相同，所述送料模組包括多個送料位，所述待焊產品包括零件一、零件二，通過所述送料位、料帶架能夠將零件一、零件二移送至焊接位供焊接部焊接，在一個所述焊接部內的焊接組件在焊接待焊產品的時候只能一一焊接。

5、進一步的，所述零件一為線圈，零件二為料帶，所述料帶設置在料帶架上，所述料帶架能夠減緩料帶出料速度，所述料帶架能夠設置多條料帶，每一條所述料帶能夠與焊接部中的焊接位對應，所述料帶架與機架通過空心金屬的矩形管連接，所述矩形管連接至機架底部。

6、進一步的，所述料帶貼合卷紙盤繞至轉盤一，所述轉盤一安裝在設有電磁阻尼器的轉軸上，所述轉軸設置在料帶架上，通過電磁阻尼器能夠限制轉盤一的轉速。

7、進一步的，在所述料帶架上設有與轉盤一同一平面的轉盤二，所述轉盤二由電機驅動能夠收卷轉盤一中的卷紙。

8、進一步的，所述轉盤一的內寬為a，所述轉盤二的內寬為b，所述a＝b。

9、進一步的，在一個所述送料模組中，最少有兩個送料位一次性能夠傳送兩個線圈；最多有九個送料位一次性能夠傳送九個線圈。

10、進一步的，一個所述線圈需要焊接兩處，所述一個焊接部有兩個焊接組件，每一個焊接組件對應線圈一處進行焊接，在一個所述焊接部內每一個焊接組件不同時焊接。

11、進一步的，所述焊接組件中上下相對設置的焊接模塊相向運動能夠在焊接位對線圈與料帶進行焊接。

12、進一步的，所述焊接模塊設有滑塊，所述框架設有與滑塊對應的滑軌，通過滑軌能夠約束焊接模塊上下運動時不產生抖動。

13、進一步的，所述焊接模塊包括焊頭，所述焊頭的材質為鎢鋼。

14、(3)有益效果

15、與現有技術相比，本實用新型的有益效果在于：

16、1、通過多個焊接部滿足多種產品生產需求。

17、2、通過一個焊接部不同焊接模組分開焊接，使焊接牢固不脫焊。

技術特征：

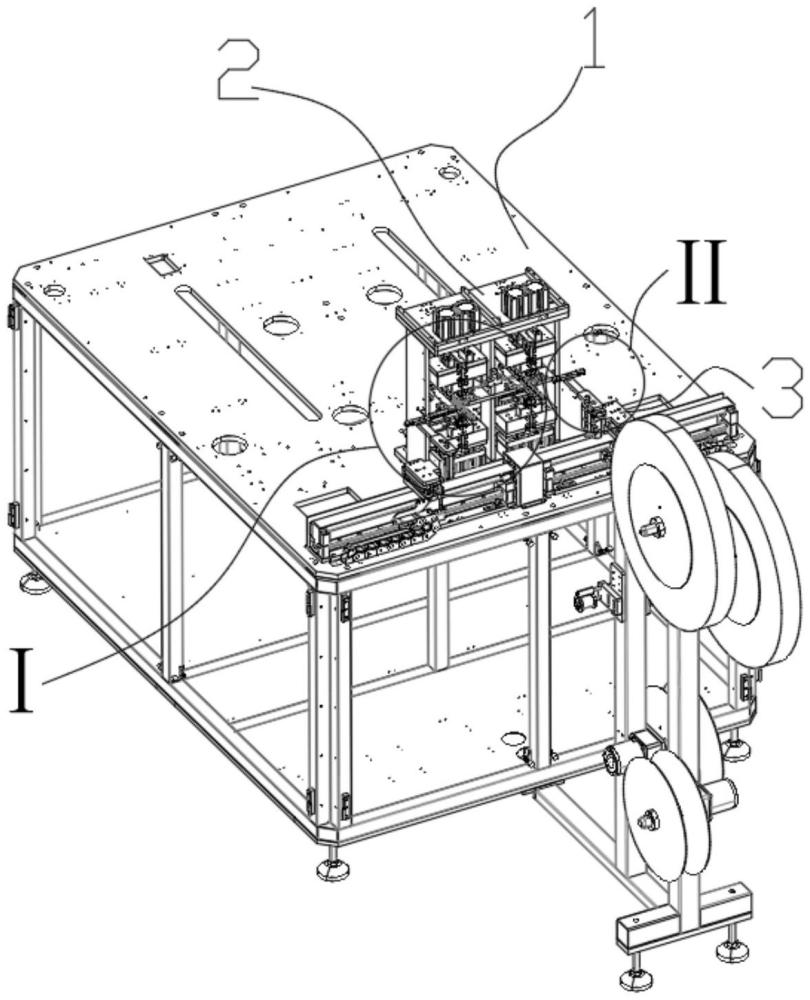

1.一種組合焊接機，其特征在于，包括：設置在機架(1)上的框架(2)、送料模組(3)、在框架(2)內的焊接模塊(411)、在機架(1)附近的料帶架(5)，兩個所述焊接模塊(411)相對設置形成一個焊接組件(41)，若干所述焊接組件(41)形成焊接部(4)，所述焊接部(4)中的焊接組件(41)的數量與待焊產品需要焊接的點的數量相同，所述焊接部(4)中的焊接組件(41)的位置與待焊產品中需要焊接的點的位置相同，所述送料模組(3)包括多個送料位(31)，所述待焊產品包括零件一、零件二，通過所述送料位(31)、料帶架(5)能夠將零件一、零件二移送至焊接位(42)供焊接部(4)焊接，在一個所述焊接部(4)內的焊接組件(41)在焊接待焊產品的時候只能一一焊接。

2.根據權利要求1所述的一種組合焊接機，其特征在于，所述零件一為線圈(61)，零件二為料帶(62)，所述料帶(62)設置在料帶架(5)上，所述料帶架(5)能夠減緩料帶(62)出料速度，所述料帶架(5)能夠設置多條料帶(62)，每一條所述料帶(62)能夠與焊接部(4)中的焊接位(42)對應，所述料帶架(5)與機架(1)通過空心金屬的矩形管(11)連接，所述矩形管(11)連接至機架(1)底部。

3.根據權利要求2所述的一種組合焊接機，其特征在于，所述料帶(62)貼合卷紙(63)盤繞至轉盤一(51)，所述轉盤一(51)安裝在設有電磁阻尼器(511)的轉軸(53)上，所述轉軸(53)設置在料帶架(5)上，通過電磁阻尼器(511)能夠限制轉盤一(51)的轉速。

4.根據權利要求3所述的一種組合焊接機，其特征在于，在所述料帶架(5)上設有與轉盤一(51)同一平面的轉盤二(52)，所述轉盤二(52)由電機(521)驅動能夠收卷轉盤一(51)中的卷紙(63)。

5.根據權利要求4所述的一種組合焊接機，其特征在于，所述轉盤一(51)的內寬為a，所述轉盤二(52)的內寬為b，所述a＝b。

6.根據權利要求2所述的一種組合焊接機，其特征在于，在一個所述送料模組(3)中，最少有兩個送料位(31)一次性能夠傳送兩個線圈(61)；最多有九個送料位(31)一次性能夠傳送九個線圈(61)。

7.根據權利要求6所述的一種組合焊接機，其特征在于，一個所述線圈(61)需要焊接兩處，所述一個焊接部(4)有兩個焊接組件(41)，每一個焊接組件(41)對應線圈(61)一處進行焊接，在一個所述焊接部(4)內每一個焊接組件(41)不同時焊接。

8.根據權利要求2所述的一種組合焊接機，其特征在于，所述焊接組件(41)中上下相對設置的焊接模塊(411)相向運動能夠在焊接位(42)對線圈(61)與料帶(62)進行焊接。

9.根據權利要求8所述的一種組合焊接機，其特征在于，所述焊接模塊(411)設有滑塊(412)，所述框架(2)設有與滑塊(412)對應的滑軌(21)，通過滑軌(21)能夠約束焊接模塊(411)上下運動時不產生抖動。

10.根據權利要求1所述的一種組合焊接機，其特征在于，所述焊接模塊(411)包括焊頭(4111)，所述焊頭(4111)的材質為鎢鋼。

技術總結
本技術公開了一種組合焊接機，旨在解決現有技術下的焊接產線換線困難，不能夠滿足柔性生產制造。本裝置包括：設置在機架上的框架、送料模組、在框架內的焊接模塊、在機架附近的料帶架，兩個焊接模塊相對設置形成一個焊接組件，若干焊接組件形成焊接部，焊接部中的焊接組件的數量與待焊產品需要焊接的點的數量相同，焊接部中的焊接組件的位置與待焊產品中需要焊接的點的位置相同，送料模組包括多個送料位，待焊產品包括零件一、零件二，通過送料位、料帶架能夠將零件一、零件二移送至焊接位供焊接部焊接，在一個焊接部內的焊接組件在焊接待焊產品的時候只能一一焊接。通過多個焊接部滿足多種產品生產需求。

技術研發人員：陳迪
受保護的技術使用者：深圳市佳力智科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
