本技術涉及金屬切割，具體為一種鋼結構切割裝置。

背景技術：

1、當鋼制品被切割時，無論是手工切割還是機器切割，都會在高速摩擦中產生高溫。這種高溫會導致鋼材表面的金屬粒子升華成為懸浮于空中的火花，形成我們看到的火光。鋼制品在切割過程中，由于刀具與工件之間的摩擦和互相削減，會產生大量的屑、粉末和碎屑。這些碎屑的大小、形狀和數量會受到鋼材的材質、厚度、切割方式以及切割方法等因素的影響。

2、噴水可以降低切割區域的溫度，減少切割過程中產生的熱量，從而保護刀具和工件，延長刀具的使用壽命，噴水可以降低切割區域的溫度，減少火災的風險，特別是在使用火焰切割時，噴水可以防止火花濺落，引發火災，因此設計一個具有噴水和便于上料的鋼結構切割裝置解決上述問題。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種鋼結構切割裝置，具備噴水和便于上料的優點，解決了噴水可以降低切割區域的溫度，減少火災的風險，特別是在使用火焰切割時，噴水可以防止火花濺落，引發火災的問題。

3、（二）技術方案

4、為實現上述具備噴水和便于上料的目的，本實用新型提供如下技術方案：一種鋼結構切割裝置，包括工作臺，以及固定安裝在工作臺上側的安裝架，且工作臺的下側固定安裝有支撐腿，所述工作臺的上側設有滑動軌道，且滑動軌道的內壁設有滑動連接的滑動塊；所述滑動塊的上側固定安裝有支撐柱，且支撐柱的上端固定安裝有固定件；所述安裝架的下側設有噴頭，且噴頭設置在工作臺的一端；所述工作臺的一端固定安裝有電動切割刀。鋼制品安裝在固定件上，卡接在固定件的內部，滑動塊帶動鋼制品移動，使鋼制品經過電動切割刀的輸出端，在切割過程會產生碎屑和火花，噴頭對鋼制品進行噴水處理，噴水可以降低切割區域的溫度，減少切割過程中產生的熱量，從而保護刀具和工件，延長刀具的使用壽命，噴水可以降低切割區域的溫度，減少火災的風險，滑動塊在滑動槽的內部移動，可以帶動鋼制品在工作臺的上側移動。

5、優選的，所述工作臺的一端設有廢水箱，且廢水箱的上端固定卡接在工作臺的內部；所述工作臺的上側開設有放置槽，且放置槽與廢水箱連通；所述電動切割刀的輸出端設置在放置槽的內部。噴頭對鋼制品噴水所產生的廢水會流進廢水箱中，工作臺的上側設有一定的傾斜度，噴頭產生的廢水會充分的通過放置槽流進廢水箱中，且放置槽的一端還用于收納電動切割刀。

6、優選的，所述工作臺的下側設有儲水箱，且儲水箱的輸出端設有水泵；所述水泵安裝在工作臺的下側，且水泵的輸出端安裝有連接水管；所述連接水管的一端貫穿安裝架，且噴頭設置在連接水管的一端。儲水箱用于給噴頭提供水源，水泵將儲水箱中的水源抽取并通過連接水管向噴頭輸送，連接水管的外側會安裝控制水源的閥門。

7、優選的，所述滑動軌道的內壁安裝有轉動連接的絲桿，且絲桿貫穿滑動塊；所述滑動軌道的一端設有小型電機，且小型電機的輸出端貫穿滑動軌道與絲桿的一端固定連接。滑動軌道內部的滑動塊經過絲桿旋轉進行移動，絲桿旋轉會使滑動塊在滑動軌道的內壁水平移動，小型電機帶動絲桿旋轉，使絲桿帶動滑動塊移動，間接的帶動滑動塊上側的支撐柱和鋼制品進行移動，使鋼制品經過電動切割刀。

8、優選的，所述支撐柱的上端固定安裝有安裝槽，且安裝槽的一側固定安裝有氣壓缸；所述氣壓缸的輸出端貫穿安裝槽，且固定件固定安裝在氣壓缸的輸出端。氣壓缸固定設置在安裝槽的一側，其輸出端貫穿安裝槽，氣壓缸帶動固定件進行水平移動，使兩個固定件相向移動，可以根據實際鋼制品的尺寸進行調整距離，固定件的形狀為開合狀，其可以放置多種類型的鋼制品。

9、優選的，所述固定件的內槽設有固定桿，且固定桿與固定件固定連接。固定桿的一側設有軟性條，其可以增加固定件對鋼制品的穩定性。

10、（三）有益效果

11、與現有技術相比，本實用新型提供了一種鋼結構切割裝置，具備以下有益效果：該種鋼結構切割裝置，通過鋼制品安裝在固定件上，卡接在固定件的內部，滑動塊帶動鋼制品移動，使鋼制品經過電動切割刀的輸出端，在切割過程會產生碎屑和火花，噴頭對鋼制品進行噴水處理，再通過滑動塊在滑動槽的內部移動，可以帶動鋼制品在工作臺的上側移動，從而達到了具有噴水和便于上料的效果。

技術特征：

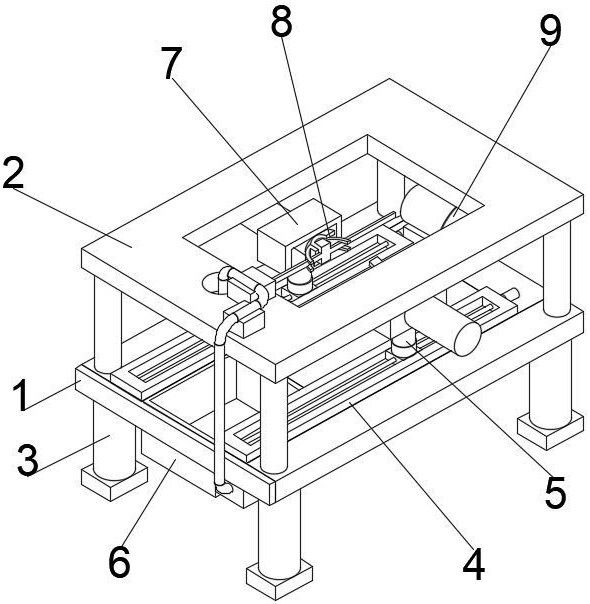

1.一種鋼結構切割裝置，包括工作臺（1），以及固定安裝在工作臺（1）上側的安裝架（2），且工作臺（1）的下側固定安裝有支撐腿（3），其特征在于：

2.根據權利要求1所述的一種鋼結構切割裝置，其特征在于：所述工作臺（1）的一端設有廢水箱（6），且廢水箱（6）的上端固定卡接在工作臺（1）的內部；

3.根據權利要求2所述的一種鋼結構切割裝置，其特征在于：所述工作臺（1）的下側設有儲水箱（16），且儲水箱（16）的輸出端設有水泵（17）；

4.根據權利要求1所述的一種鋼結構切割裝置，其特征在于：所述滑動軌道（4）的內壁安裝有轉動連接的絲桿（12），且絲桿（12）貫穿滑動塊（13）；

5.根據權利要求1所述的一種鋼結構切割裝置，其特征在于：所述支撐柱（5）的上端固定安裝有安裝槽（7），且安裝槽（7）的一側固定安裝有氣壓缸（10）；

6.根據權利要求5所述的一種鋼結構切割裝置，其特征在于：所述固定件（8）的內槽設有固定桿（14），且固定桿（14）與固定件（8）固定連接。

技術總結
本技術涉及金屬切割技術領域，且公開了一種鋼結構切割裝置，包括工作臺，以及固定安裝在工作臺上側的安裝架，所述工作臺的上側設有滑動軌道，且滑動軌道的內壁設有滑動連接的滑動塊；所述滑動塊的上側固定安裝有支撐柱，且支撐柱的上端固定安裝有固定件；所述安裝架的下側設有噴頭，且噴頭設置在工作臺的一端；所述工作臺的一端固定安裝有電動切割刀。鋼制品安裝在固定件上，卡接在固定件的內部，滑動塊帶動鋼制品移動，使鋼制品經過電動切割刀的輸出端，噴頭對鋼制品進行噴水處理，噴水可以降低切割區域的溫度，減少切割過程中產生的熱量，滑動塊在滑動槽的內部移動，可以帶動鋼制品在工作臺的上側移動。
