本技術涉及板材加工設備輔件，具體涉及一種帶毛刷的集塵罩。

背景技術：

1、隨著現代機械加工業地發展，對切割的質量、精度要求的不斷提高，對提高生產效率、降低生產成本、具有高智能化的自動切割功能的要求也在提升。數控切割機的發展必須要適應現代機械加工業發展的要求。切割機分為火焰切割機、等離子切割機、激光切割機、水切割等。然而在切割機工作過程中，切割刀片處會產生大量的碎屑以及火花四處飛濺，若不進行收集，則會影響環境衛生和身體健康，同時現有的切割機固定速度慢，影響切割效率。

2、目前行業中在切割設備的鋸片上方設置集塵罩，集塵罩雖然一定程度上解決了切割碎屑四濺的問題，但是使用過程中，部分切割碎屑還會從罩體與切割機臺的縫隙中迸出，此外現有集塵罩大多采用固定式安裝結構，造成面對不同規格板材，集塵罩無法調節，需要整體拆卸調整，費時費力。

技術實現思路

1、本實用新型提供了一種帶毛刷的集塵罩，以解決現有技術存在的切割碎屑會從罩體與切割機臺的縫隙中迸出以及集塵罩固定安裝無法調節的問題。

2、本實用新型解決其技術問題所采用的技術方案是：

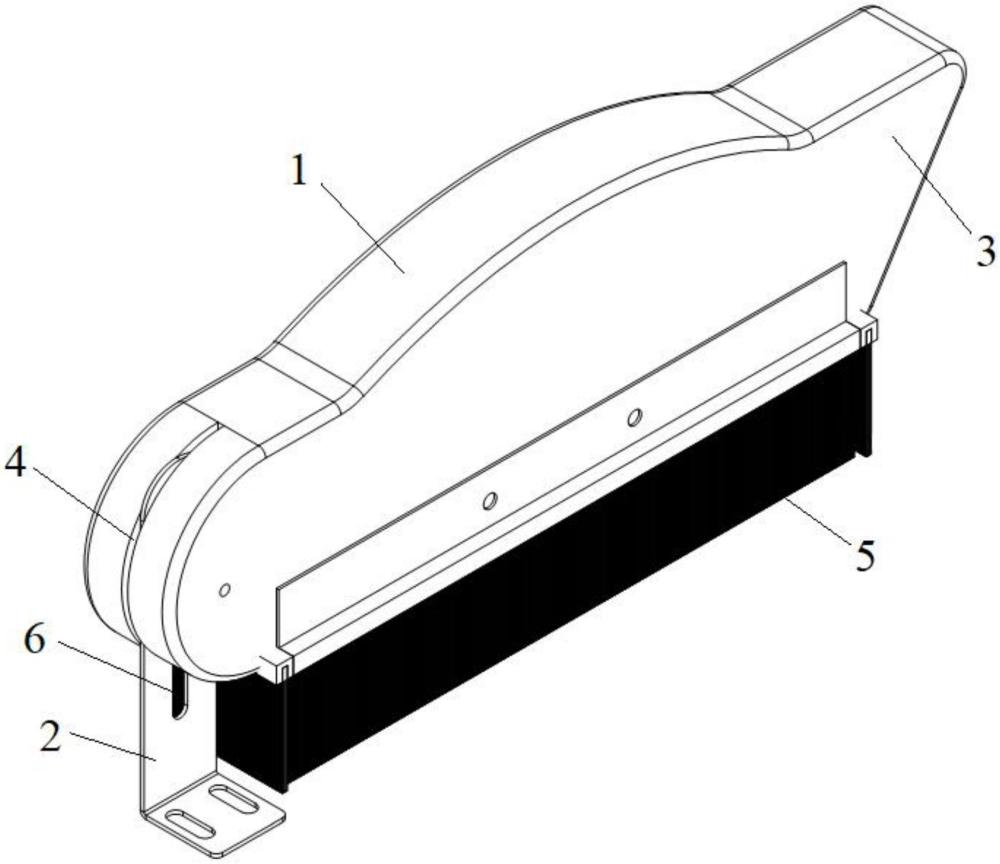

3、一種帶毛刷的集塵罩，由罩體和l形支架組成，罩體的進料端設置內斜面，罩體后端開設插槽，l形支架底部固定在切割機臺上，l形支架上部設置調節槽，l形支架上部伸入至罩體的插槽中，螺栓穿過罩體的插槽和l形支架的調節槽，罩體底部的鋸片活動槽口下方安裝毛刷。

4、上述l形支架采用不銹鋼材質制成，l形支架的厚度小于鋸片的厚度，既能完成集塵罩主體安裝固定的功能，又能使材料切割后通過切割縫口和l形支架，不受阻礙。

5、本實用新型的毛刷為柔性材料，一方面保證切割材料的順暢通過，另一方面提升集塵罩的密封性，并對切割后的材料起到一定的清掃清潔的作用。

6、本實用新型罩體進料端的內斜面設計，便于板材在罩體下方推進。

7、本實用新型的l形支架設置調節槽限位結構，使得在切割過厚板材等基材的時候，一旦集塵罩使用不方便，集塵罩可以上提，省去來回拆裝集塵罩的麻煩，使用更方便，更省時。

技術特征：

1.帶毛刷的集塵罩，其特征是由罩體和l形支架組成，罩體的進料端設置內斜面，罩體后端開設插槽，l形支架底部固定在切割機臺上，l形支架上部設置調節槽，l形支架上部伸入至罩體的插槽中，螺栓穿過罩體的插槽和l形支架的調節槽，罩體底部的鋸片活動槽口下方安裝毛刷。

2.根據權利要求1所述的帶毛刷的集塵罩，其特征是l形支架采用不銹鋼材質制成，l形支架的厚度小于鋸片的厚度。

技術總結
帶毛刷的集塵罩，由罩體和L形支架組成，罩體的進料端設置內斜面，罩體后端開設插槽，L形支架底部固定在切割機臺上，L形支架上部設置調節槽，L形支架上部伸入至罩體的插槽中，螺栓穿過罩體的插槽和L形支架的調節槽，罩體底部的鋸片活動槽口下方安裝毛刷。本技術毛刷為柔性材料，一方面保證切割材料的順暢通過，另一方面提升集塵罩的密封性，并對切割后的材料起到一定的清掃清潔的作用，L形支架設置調節槽限位結構，便于針對不同規格板材進行高度調節。

技術研發人員：姚娜
受保護的技術使用者：寧津縣銳科木工機械有限公司
技術研發日：20240723
技術公布日：2025/4/28
