本申請涉及激光切割，具體涉及一種激光切割治具，及一種激光切割系統。

背景技術：

1、電池的極片通常包括集流體和負載在集流體上的活性材料層。為了提升電池的生產效率，尤其是針對疊片電池，在極片生產過程中通常先制備尺寸(指長度和/或寬度)較大的原始極片，然后再利用切割設備將原始極片分切成尺寸較小的目標極片。

2、相關技術采用激光切割設備來切割極片。在激光切割的過程中，需要先將原始極片固定在激光切割治具，激光切割治具上設置有一圈切割槽，激光切割設備啟動后會發射激光，控制激光沿切割槽進行走線，激光沿切割槽走完一圈后就會得到一個特定圖案的目標極片，然后移動原始極片，重復激光沿切割槽走線的過程，得到下一個目標極片。請參見圖1，在激光切割完畢后，原始極片a上就會留下多個鏤空的切割軌跡b，相鄰兩個切割軌跡b之間會存在間隔區，在原始極片的移動方向上，這個間隔區的寬度h為5mm～8mm。間隔區的存在會造成物料浪費，極片的生產成本增加。

技術實現思路

1、本申請的實施例提供了一種激光切割治具及激光切割系統，可以改善極片在激光切割過程中物料浪費的技術問題。

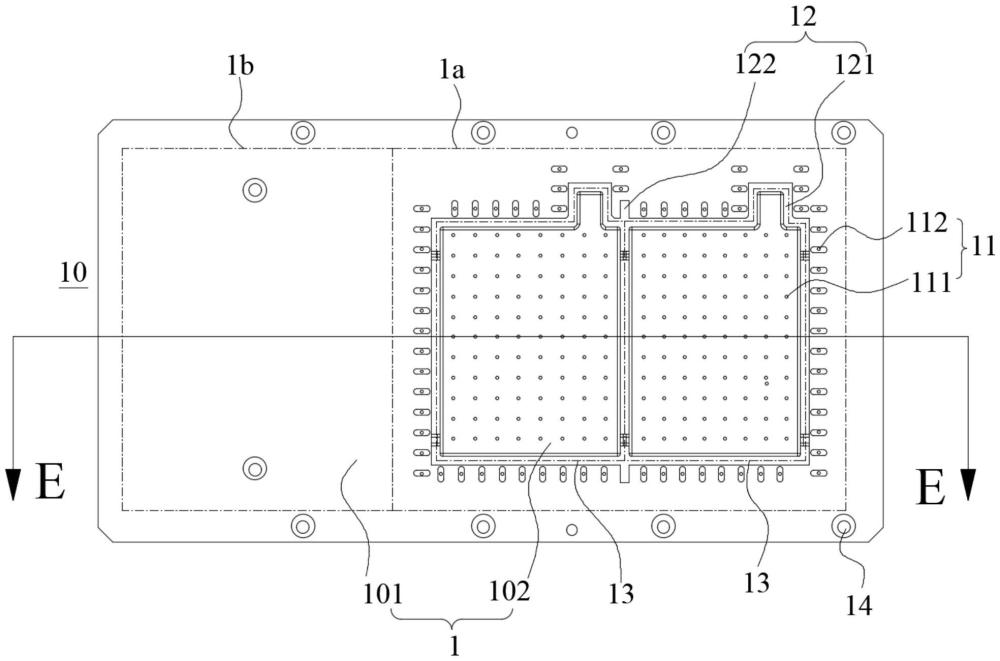

2、第一方面，本申請的實施例提供一種激光切割治具，包括載物平臺，所述載物平臺上設置有吸附區，所述吸附區內分布有吸附通孔，所述吸附通孔沿所述載物平臺的厚度方向貫穿所述載物平臺設置，在所述吸附區內，所述載物平臺上還設置有切割槽，所述切割槽限定出至少兩個鄰接設置的圖案切割區。

3、在一實施例中，所述切割槽為貫穿所述載物平臺設置的鏤空槽，所述鏤空槽的寬度為2mm～3mm。

4、在一實施例中，所述切割槽包括環槽和分隔槽，所述分隔槽的兩端均與所述環槽連通，鄰接設置的兩個所述圖案切割區共用同一所述分隔槽。

5、在一實施例中，所述載物平臺包括支撐板和吸附板，至少所述吸附板上設置有所述吸附通孔，所述支撐板上設置有鏤空區，所述吸附板的數量為多個，多個所述吸附板邊對邊間隔分布在所述鏤空區內且各所述吸附板的側邊與所述支撐板相間隔，所述吸附板與所述支撐板之間限定出所述環槽，相鄰兩個所述吸附板之間限定出所述分隔槽；所述載物平臺還包括支撐部，所述支撐部固定在所述支撐板上位于所述吸附板的背面，所述吸附板支撐在所述支撐部上。

6、在一實施例中，所述吸附通孔包括第一通孔和第二通孔，所述第一通孔貫穿設置在所述吸附板上，所述第二通孔圍繞所述環槽貫穿設置在所述支撐板上。

7、在一實施例中，所述支撐部包括橫穿在所述鏤空區內的支撐條，所述支撐條的兩端與所述支撐板固定連接，所述吸附板固定在所述支撐條上，所述支撐條對應所述切割槽的位置凹設有避讓槽。

8、在一實施例中，在背離所述支撐部的一側，所述吸附板的表面與所述支撐板的表面共面設置。

9、在一實施例中，所述分隔槽的兩端分別突出所述環槽1mm～2mm。

10、在一實施例中，所述載物平臺上還設置有與所述吸附區鄰接的支撐區，所述吸附區的表面和所述支撐區的表面共面設置。

11、在一實施例中，所述載物平臺上還設置有安裝孔。

12、第二方面，本申請的實施例還提供一種激光切割系統，包括激光切割設備、真空設備和上述激光切割治具，所述激光切割設備上設置有激光切割頭，所述真空設備設置有抽吸頭，所述激光切割頭與所述抽吸頭分別位于所述激光切割治具上相背的兩側并對應所述吸附區。

13、本申請的實施例的有益效果：

14、本申請實施例提供的激光切割治具通過在載物平臺的吸附區內設切割槽，且該切割槽限定出至少兩個鄰接設置的圖案切割區，那么圖案切割區之間就會存在共用邊界，這樣在使用該激光切割治具來配合激光切割設備進行片材切割時，每切割一次可以獲得至少兩個相鄰的目標片材，提升切割效率的同時還增加了單位面積的片材上切割出目標片材的數量，從而提高片材的利用率，減少浪費。

技術特征：

1.一種激光切割治具，其特征在于，包括載物平臺，所述載物平臺上設置有吸附區，所述吸附區內分布有吸附通孔，所述吸附通孔沿所述載物平臺的厚度方向貫穿所述載物平臺設置，在所述吸附區內，所述載物平臺上還設置有切割槽，所述切割槽限定出至少兩個鄰接設置的圖案切割區。

2.根據權利要求1所述的激光切割治具，其特征在于，所述切割槽為貫穿所述載物平臺設置的鏤空槽，所述鏤空槽的寬度為2mm～3mm。

3.根據權利要求1所述的激光切割治具，其特征在于，所述切割槽包括環槽和分隔槽，所述分隔槽的兩端均與所述環槽連通，鄰接設置的兩個所述圖案切割區共用同一所述分隔槽。

4.根據權利要求3所述的激光切割治具，其特征在于，所述載物平臺包括支撐板和吸附板，至少所述吸附板上設置有所述吸附通孔，所述支撐板上設置有鏤空區，所述吸附板的數量為多個，多個所述吸附板邊對邊間隔分布在所述鏤空區內且各所述吸附板的側邊與所述支撐板相間隔，所述吸附板與所述支撐板之間限定出所述環槽，相鄰兩個所述吸附板之間限定出所述分隔槽；所述載物平臺還包括支撐部，所述支撐部固定在所述支撐板上位于所述吸附板的背面，所述吸附板支撐在所述支撐部上。

5.根據權利要求4所述的激光切割治具，其特征在于，所述吸附通孔包括第一通孔和第二通孔，所述第一通孔貫穿設置在所述吸附板上，所述第二通孔圍繞所述環槽貫穿設置在所述支撐板上。

6.根據權利要求4所述的激光切割治具，其特征在于，所述支撐部包括橫穿在所述鏤空區內的支撐條，所述支撐條的兩端與所述支撐板固定連接，所述吸附板固定在所述支撐條上，所述支撐條對應所述切割槽的位置凹設有避讓槽。

7.根據權利要求4所述的激光切割治具，其特征在于，在背離所述支撐部的一側，所述吸附板的表面與所述支撐板的表面共面設置。

8.根據權利要求3所述的激光切割治具，其特征在于，所述分隔槽的兩端分別突出所述環槽1mm～2mm。

9.根據權利要求1所述的激光切割治具，其特征在于，所述載物平臺上還設置有與所述吸附區鄰接的支撐區，所述吸附區的表面和所述支撐區的表面共面設置；和/或，所述載物平臺上還設置有安裝孔。

10.一種激光切割系統，其特征在于，包括激光切割設備、真空設備和根據權利要求1至9任一項所述的激光切割治具，所述激光切割設備上設置有激光切割頭，所述真空設備設置有抽吸頭，所述激光切割頭與所述抽吸頭分別位于所述激光切割治具上相背的兩側并對應所述吸附區。

技術總結
本申請提供一種激光切割治具及激光切割系統，以改善極片在激光切割過程中物料浪費的問題。激光切割治具包括載物平臺，載物平臺上設置有吸附區，吸附區內分布有吸附通孔，吸附通孔沿所述載物平臺的厚度方向貫穿載物平臺設置，在吸附區內，載物平臺上還設置有切割槽，切割槽限定出至少兩個鄰接設置的圖案切割區。

技術研發人員：孫立,陳然,陳霖,遲永堂
受保護的技術使用者：珠海欣界能源科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
