本技術涉及矩管加工設備，尤其涉及矩管鋸鏜一體式設備。

背景技術：

1、矩管，也稱為矩形管或者扁管、扁方管或方扁管等，其在抗彎、抗扭強度相同時，重量較輕，所以廣泛用于制造機械零件和工程結構。

2、在矩管下料過程中，需要同時對矩管進行鏜孔加工作業和切斷作業。以6050mm矩管為例，需要鋸床下料切割為兩段3010mm矩管，然后再進行中孔加工，即在矩管中間位置鏜孔，需要兩道工序才能完成，設備成本高，工作效率低。

技術實現思路

1、本申請實施例提供一種矩管鋸鏜一體式設備，其能夠同時實現鋸斷和鏜孔作業，可以有效提高工作效率。

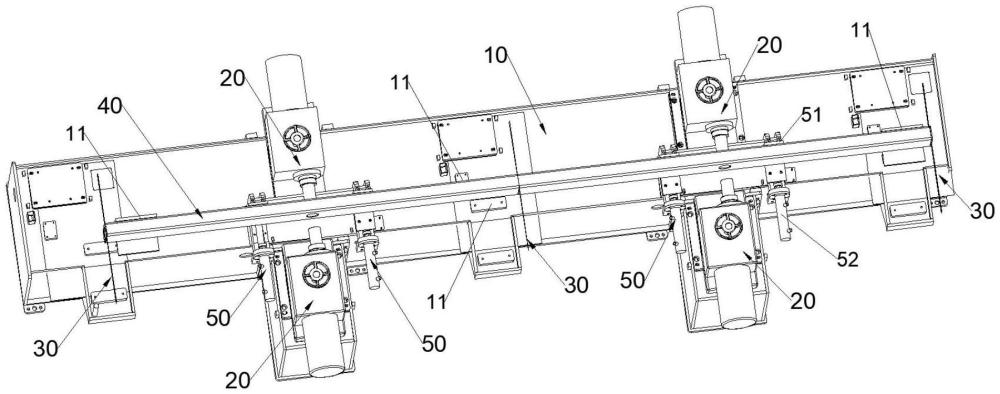

2、本申請實施例提供一種矩管鋸鏜一體式設備，包括底座、鏜銑動力頭和鋸刀，其中所述底座的頂部設置有限位結構，使得矩管能夠在所述限位結構內沿所述底座的長度方向定向移動，其中所述鏜銑動力頭具有多組，每組包括兩個鏜銑動力頭，且每組中的兩個鏜銑動力頭對稱分布在所述限位結構的兩側，其中所述鋸刀和每組鏜銑動力頭依次間隔分布，用于鋸斷矩管。

3、在一種可能的實現方式中，所述鋸刀被實施為三個，所述鏜銑動力頭具有兩組，兩組鏜銑動力頭均勻分布在相鄰兩個所述鋸刀之間。

4、在一種可能的實現方式中，所述鋸刀安裝在鋸床上。

5、在一種可能的實現方式中，所述限位結構包括沿所述長度方向間隔錯位分布的多個限位塊或限位板，沿所述長度方向間隔錯位分布的多個限位塊或限位板相配合構成槽狀結構。

6、在一種可能的實現方式中，所述矩管鋸鏜一體式設備還包括沿所述長度方向間隔分布的多個夾緊機構，所述夾緊機構包括夾緊板和伸縮缸，其中所述夾緊板構成所述槽狀結構的側壁，所述伸縮缸正對所述夾緊板，以在所述伸縮缸伸出時能夠配合所述夾緊板夾緊所述矩管。

7、在一種可能的實現方式中，所述夾緊機構具有四個，且每兩個夾緊機構對稱分布在每組鏜銑動力頭的兩側。

8、有益效果：與現有技術相比，本申請提供的矩管鋸鏜一體式設備通過在底座上同時集成鏜銑動力頭和鋸刀，當矩管沿限位結構移動到位后可以同時進行鏜孔作業和鋸斷作業，節省了一道工序，有效提高了工作效率；

9、其中通過沿長度方向間隔分布的限位塊或限位板構成適于限位矩管的槽狀結構，能夠在限位矩管的同時還可以節約原材料，降低成本；

10、其中通過夾緊機構夾緊矩管能夠在鋸斷和鏜孔過程中確保矩管的穩固性，進而可以確保鋸斷和鏜孔的加工質量。

11、本實用新型的這些和其它目的、特點和優勢，通過下述的詳細說明，得以充分體現。

技術特征：

1.矩管鋸鏜一體式設備，其特征在于，包括底座、鏜銑動力頭和鋸刀，其中所述底座的頂部設置有限位結構，使得矩管能夠在所述限位結構內沿所述底座的長度方向定向移動，其中所述鏜銑動力頭具有多組，每組包括兩個鏜銑動力頭，且每組中的兩個鏜銑動力頭對稱分布在所述限位結構的兩側，其中所述鋸刀和每組鏜銑動力頭依次間隔分布，用于鋸斷矩管。

2.如權利要求1所述的矩管鋸鏜一體式設備，其特征在于，所述鋸刀被實施為三個，所述鏜銑動力頭具有兩組，兩組鏜銑動力頭均勻分布在相鄰兩個所述鋸刀之間。

3.如權利要求2所述的矩管鋸鏜一體式設備，其特征在于，所述鋸刀安裝在鋸床上。

4.如權利要求2所述的矩管鋸鏜一體式設備，其特征在于，所述限位結構包括沿長度方向間隔錯位分布的多個限位塊或限位板，沿長度方向間隔錯位分布的多個限位塊或限位板相配合構成槽狀結構。

5.如權利要求4所述的矩管鋸鏜一體式設備，其特征在于，還包括沿長度方向間隔分布的多個夾緊機構，所述夾緊機構包括夾緊板和伸縮缸，其中所述夾緊板構成所述槽狀結構的側壁，所述伸縮缸正對所述夾緊板，以在所述伸縮缸伸出時能夠配合所述夾緊板夾緊所述矩管。

6.如權利要求5所述的矩管鋸鏜一體式設備，其特征在于，所述夾緊機構具有四個，且每兩個夾緊機構對稱分布在每組鏜銑動力頭的兩側。

技術總結
本申請公開矩管鋸鏜一體式設備，包括底座、鏜銑動力頭和鋸刀，其中所述底座的頂部設置有限位結構，使得矩管能夠在所述限位結構內沿所述底座的長度方向定向移動，其中所述鏜銑動力頭具有多組，每組包括兩個鏜銑動力頭，且每組中的兩個鏜銑動力頭對稱分布在所述限位結構的兩側，其中所述鋸刀和每組鏜銑動力頭依次間隔分布，用于鋸斷矩管。本申請提供的矩管鋸鏜一體式設備能夠將兩道工序整合為一道工序，進而有效提升工作效率。

技術研發人員：韓廣科,劉忠全,李玉新
受保護的技術使用者：山東裕欣機電制造有限公司
技術研發日：20240922
技術公布日：2025/4/28
