本發明涉及零件矯形，尤其涉及一種大型一體化壓鑄件手動精確矯形裝置。

背景技術：

1、在制造業中，壓鑄件是一種通過壓鑄工藝生產出來的零件。壓鑄工藝是將熔融的金屬在高壓下注入模具型腔，待金屬冷卻凝固后，便形成具有特定形狀和尺寸的零件。

2、在壓鑄生產過程中，由于多種因素的影響，壓鑄件往往會出現變形等缺陷。例如，壓鑄時金屬液的流動速度、溫度分布不均勻，模具的冷卻速度不一致，以及脫模過程中的外力作用等，都可能導致壓鑄件產生不同程度的變形。這些變形如果不加以矯正，會影響壓鑄件后續的加工精度以及與其他零部件的裝配精度，進而降低整個產品的質量和性能。所以，對壓鑄件進行矯形是確保其符合質量標準和使用要求的重要環節。

3、現有的大型一體化壓鑄件矯形技術存在一些不足之處。一方面，難以精確地根據壓鑄件表面高度進行矯形調整。缺乏通過絲桿調節升降架等部件的高度，使矯形部件與加工件表面精準接觸并矯形的裝置，而現有技術可能缺乏這樣靈活且精確的高度調節機制，導致無法很好地適配不同變形程度和形狀的壓鑄件。現有技術在對壓鑄件的多方位夾持固定方面存在欠缺，不能進行精準有效夾持固定，導致在矯形過程中壓鑄件容易發生移動，影響矯形精度。

4、因此針對一體化壓鑄件中，在變形這一不良種類中，需要一種大型一體化壓鑄件手動精確矯形裝置。

技術實現思路

1、針對現有技術的不足，本發明提供了一種大型一體化壓鑄件手動精確矯形裝置，解決了上述背景技術中提出的問題。

2、技術方案：為解決上述技術問題，根據本發明的一個方面，更具體的說是一種大型一體化壓鑄件手動精確矯形裝置，包括機床，所述機床上表面中心處固定有底座，所述底座上表面一體成型有兩個豎架，所述底座前后端均固定有電推桿，兩個所述電推桿相背端均固定有橫架，所述橫架左右端均固定有滑座，所述滑座內部滑動連接有滑軌，四個所述滑軌均與所述機床固定連接，所述滑座頂部固定有限位架，所述機床上表面左右側均固定有底托，所述底托上表面設置有加工件，所述豎架內部貫穿開設有多個通槽，所述通槽內部轉動連接有絲桿，所述絲桿外表面螺紋連接有升降架，所述升降架位于外側的一端固定有矯形筒，所述矯形筒內部上表面轉動連接有斜齒輪一，所述矯形筒遠離所述豎架的一端一體成型有矯形桿，所述斜齒輪一外表面嚙合連接有斜齒輪二，所述斜齒輪二內部固定有螺筒一，所述螺筒一與所述矯形筒內部轉動連接，所述螺筒一內部螺紋連接有螺桿一，所述螺桿一遠離所述螺筒一的一端固定有矯形塊，所述矯形桿外表面開設有滑槽，所述滑槽內部滑動連接有滑桿，所述滑桿與所述矯形塊固定連接，所述斜齒輪一頂部固定有轉桿，所述轉桿頂端貫穿至所述矯形筒外側。

3、更進一步的，所述矯形桿外表面、所述矯形塊外表面均與所述加工件外表面相貼合。

4、更進一步的，所述底托內部貫穿開設有卡槽，所述底托上表面通過所述卡槽插接有內模，所述內模位于所述加工件內側，所述機床內部開設有內槽，所述內槽內部滑動連接有齒架，所述齒架內部與所述內槽內部上表面之間固定有彈簧，所述齒架左右側均嚙合連接有齒筒，所述齒筒與所述內槽內部轉動連接，所述齒筒外表面嚙合連接有齒卡，所述齒卡頂部貫穿至所述卡槽內部，所述齒架底部固定有伸縮桿，所述伸縮桿底端貫穿至所述機床下方。

5、更進一步的，所述限位架內部固定有電機，所述電機輸出軸固定有蝸桿，所述蝸桿外表面分別嚙合連接有蝸輪一、蝸輪二，所述蝸輪二內部固定有螺筒二，所述螺筒二內部螺紋連接有螺桿二，所述螺桿二底端貫穿至所述限位架下方，且固定有夾板，所述夾板外表面與所述滑座外表面相貼合，所述蝸輪一內部固定有螺筒三，所述螺筒三內部螺紋連接有螺桿三，所述螺桿三遠離所述蝸輪一的一端貫穿至所述限位架外側，且轉動連接有抵塊，所述抵塊內部對稱開設有活動槽，兩個所述活動槽內部共同活動連接有活動桿，所述活動桿外表面固定有固定桿，所述固定桿頂端貫穿至所述限位架內部，且與所述限位架固定連接，所述螺筒三、所述螺筒二均與所述限位架轉動連接。

6、更進一步的，所述內模外表面與所述加工件內表面相貼合，所述抵塊外表面、所述夾板下表面均與所述加工件外表面相貼合。

7、更進一步的，所述絲桿頂端貫穿至所述豎架外側，且固定有螺頭。

8、更進一步的，所述齒卡頂端為斜面狀結構。

9、更進一步的，所述卡槽內部、所述內模底部均為倒t型結構

10、本發明一種大型一體化壓鑄件手動精確矯形裝置的有益效果為：

11、(1)、本發明通過轉動絲桿可使升降架、矯形筒、矯形桿、矯形塊升降移動，能根據加工件表面高度調整，使矯形桿和矯形塊與加工件表面接觸，且矯形塊與加工件邊緣貼合，可對其持續矯形。同時，通過轉動轉桿可進一步抵推矯形塊對加工件邊緣撬邊進行矯形。

12、(2)、本發明具有多方位夾持固定功能，通過電機運行帶動蝸桿轉動，進而使蝸輪一、蝸輪二轉動，使螺筒二、螺筒三轉動，螺桿二帶動夾板下移夾持加工件前后端，螺桿三伸縮推拉抵塊移動，并在活動桿與固定桿限位下，使抵塊貼合不同外表面的加工件進行夾持固定。內模對加工件內部支撐限定，抵塊、夾板配合底托對加工件多方位夾持固定，避免加工件移動。

13、(3)、本發明根據加工件內部形狀，通過抵推伸縮桿使齒架上移，利用齒筒傳動讓對內模底部限位的齒卡下滑，可快速滑出內模并更換新的內模，以適配不同加工件。

技術特征：

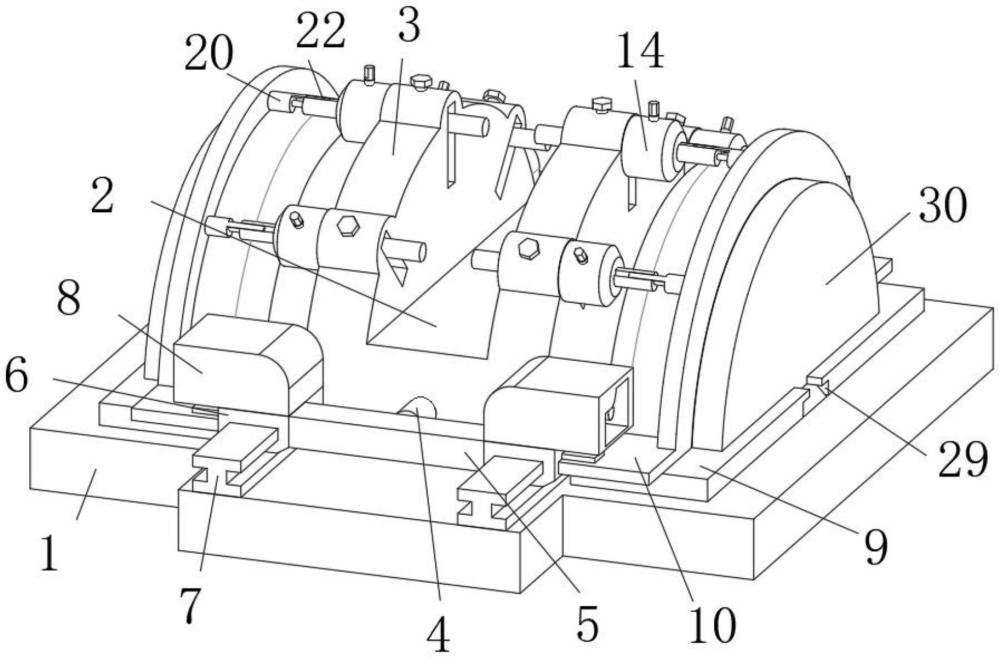

1.一種大型一體化壓鑄件手動精確矯形裝置，包括機床(1)，其特征在于：所述機床(1)上表面中心處固定有底座(2)，所述底座(2)上表面一體成型有兩個豎架(3)，所述底座(2)前后端均固定有電推桿(4)，兩個所述電推桿(4)相背端均固定有橫架(5)，所述橫架(5)左右端均固定有滑座(6)，所述滑座(6)內部滑動連接有滑軌(7)，四個所述滑軌(7)均與所述機床(1)固定連接，所述滑座(6)頂部固定有限位架(8)，所述機床(1)上表面左右側均固定有底托(9)，所述底托(9)上表面設置有加工件(10)，所述豎架(3)內部貫穿開設有多個通槽(11)，所述通槽(11)內部轉動連接有絲桿(12)，所述絲桿(12)外表面螺紋連接有升降架(13)，所述升降架(13)位于外側的一端固定有矯形筒(14)，所述矯形筒(14)內部上表面轉動連接有斜齒輪一(16)，所述矯形筒(14)遠離所述豎架(3)的一端一體成型有矯形桿(15)，所述斜齒輪一(16)外表面嚙合連接有斜齒輪二(17)，所述斜齒輪二(17)內部固定有螺筒一(18)，所述螺筒一(18)與所述矯形筒(14)內部轉動連接，所述螺筒一(18)內部螺紋連接有螺桿一(19)，所述螺桿一(19)遠離所述螺筒一(18)的一端固定有矯形塊(20)，所述矯形桿(15)外表面開設有滑槽(21)，所述滑槽(21)內部滑動連接有滑桿(22)，所述滑桿(22)與所述矯形塊(20)固定連接，所述斜齒輪一(16)頂部固定有轉桿(23)，所述轉桿(23)頂端貫穿至所述矯形筒(14)外側。

2.根據權利要求1所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述矯形桿(15)外表面、所述矯形塊(20)外表面均與所述加工件(10)外表面相貼合。

3.根據權利要求1所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述底托(9)內部貫穿開設有卡槽(29)，所述底托(9)上表面通過所述卡槽(29)插接有內模(30)，所述內模(30)位于所述加工件(10)內側，所述機床(1)內部開設有內槽(24)，所述內槽(24)內部滑動連接有齒架(25)，所述齒架(25)內部與所述內槽(24)內部上表面之間固定有彈簧(26)，所述齒架(25)左右側均嚙合連接有齒筒(27)，所述齒筒(27)與所述內槽(24)內部轉動連接，所述齒筒(27)外表面嚙合連接有齒卡(28)，所述齒卡(28)頂部貫穿至所述卡槽(29)內部，所述齒架(25)底部固定有伸縮桿(31)，所述伸縮桿(31)底端貫穿至所述機床(1)下方。

4.根據權利要求3所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述限位架(8)內部固定有電機(32)，所述電機(32)輸出軸固定有蝸桿(33)，所述蝸桿(33)外表面分別嚙合連接有蝸輪一(34)、蝸輪二(35)，所述蝸輪二(35)內部固定有螺筒二(36)，所述螺筒二(36)內部螺紋連接有螺桿二(37)，所述螺桿二(37)底端貫穿至所述限位架(8)下方，且固定有夾板(38)，所述夾板(38)外表面與所述滑座(6)外表面相貼合，所述蝸輪一(34)內部固定有螺筒三(39)，所述螺筒三(39)內部螺紋連接有螺桿三(40)，所述螺桿三(40)遠離所述蝸輪一(34)的一端貫穿至所述限位架(8)外側，且轉動連接有抵塊(41)，所述抵塊(41)內部對稱開設有活動槽(42)，兩個所述活動槽(42)內部共同活動連接有活動桿(43)，所述活動桿(43)外表面固定有固定桿(44)，所述固定桿(44)頂端貫穿至所述限位架(8)內部，且與所述限位架(8)固定連接，所述螺筒三(39)、所述螺筒二(36)均與所述限位架(8)轉動連接。

5.根據權利要求4所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述內模(30)外表面與所述加工件(10)內表面相貼合，所述抵塊(41)外表面、所述夾板(38)下表面均與所述加工件(10)外表面相貼合。

6.根據權利要求1所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述絲桿(12)頂端貫穿至所述豎架(3)外側，且固定有螺頭。

7.根據權利要求3所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述齒卡(28)頂端為斜面狀結構。

8.根據權利要求3所述的一種大型一體化壓鑄件手動精確矯形裝置，其特征在于：所述卡槽(29)內部、所述內模(30)底部均為倒t型結構。

技術總結
本發明公開了一種大型一體化壓鑄件手動精確矯形裝置，屬于零件矯形領域，包括機床，所述機床上表面中心處固定有底座，所述底座上表面一體成型有兩個豎架，所述底座前后端均固定有電推桿，兩個所述電推桿相背端均固定有橫架，所述橫架左右端均固定有滑座，所述滑座內部滑動連接有滑軌，四個所述滑軌均與所述機床固定連接，所述滑座頂部固定有限位架，本發明通過轉動絲桿可使升降架、矯形筒、矯形桿、矯形塊升降移動，能根據加工件表面高度調整，使矯形桿和矯形塊與加工件表面接觸，且矯形塊與加工件邊緣貼合，可對其持續矯形。同時，通過轉動轉桿可進一步抵推矯形塊對加工件邊緣撬邊進行矯形。

技術研發人員：賈廣,魏翔飛
受保護的技術使用者：嘉興立石科技股份有限公司
技術研發日：
技術公布日：2025/4/28
