本發明涉及焊接裝置，具體為一種配電柜門筋焊接裝置。

背景技術：

1、在電氣設備制造領域，配電柜起著至關重要的作用，隨著電力行業的發展，對配電柜的需求不斷增加，其質量和生產效率也備受關注，配電柜門作為配電柜的重要組成部分，門筋的焊接質量和效率直接影響到柜門的強度，所以需要一種焊接裝置。

2、引用中國公開號為“cn202222034341.3”的實用新型專利，包括機架和工作平臺，所述機架，所述機架的表面安裝有工作平臺，所述工作平臺的表面安裝有機身，所述機身的外側壁安裝有控制箱，所述機身的一端底面連接有能量轉換器，所述能量轉換器的底端連接有焊頭；所述工作平臺的表面連接有固定夾板組件，所述工作平臺的表面還連接有定位塊，所述定位塊的表面貫穿連接有螺紋桿。

3、焊接設備在焊接時，不僅要對門筋與門筋之間的連接處進行焊接，還主要對門筋與柜門接觸的位置進行焊接，而焊接頭的調節不夠靈活，影響焊接的效率，且在焊接時夾持不牢固，導致在焊接過程中工件發生移動或晃動，影響焊接的效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種配電柜門筋焊接裝置，以解決上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種配電柜門筋焊接裝置，包括箱體，所述箱體的頂部固定連接有支撐塊,所述箱體的內部固定連接有第一伸縮機，所述第一伸縮機的一端通過軸承固定連接有支撐板，所述支撐塊的內部固定連接有柜體固定機構，所述箱體的側面固定連接有焊接機構，所述支撐塊的頂部固定連接有門筋固定機構；

3、柜體固定機構包括；

4、支撐軸承，所述支撐塊的內部固定連接有支撐軸承；

5、第二滑塊，所述第二滑塊與支撐軸承滑動連接；

6、第一限位塊，所述第一限位塊設置在第二滑塊與支撐塊之間，所述第二滑塊的與第二絲杠滑動連接，所述第二絲杠的一端轉動連接有第五電機。

7、優選的，所述焊接機構包括第一支撐調節梁，所述第一支撐調節梁的頂部固定連接有第一電機，所述第一電機的一端轉動連接有第一絲杠，所述第一支撐調節梁的內部轉動連接有第一絲杠，所述第一絲杠與第一滑動支撐板滑動連接，所述第一滑動支撐板的頂部固定連接有第二電機。

8、優選的，所述第二電機的一端通過軸承固定連接有轉盤，所述第一滑動支撐板的底部轉動連接有轉盤，所述轉盤的底部固定連接有第二滑動支撐板，所述第二滑動支撐板的內部滑動連接有第一滑塊，所述第一滑塊的一端固定連接有第三電機，所述第一滑塊的側面固定連接有第四電機，所述第四電機的一端通過軸承固定連接有轉動塊，所述第一滑塊的內部轉動連接有轉動塊。

9、優選的，所述支撐塊的數量為兩個，所述支撐板設置在對應兩個支撐塊之間。

10、優選的，所述門筋固定機構包括第二支撐調節梁，所述第二支撐調節梁的頂部固定連接有第六電機，且第二支撐調節梁的底部固定連接有支撐塊，所述第二支撐調節梁的內部滑動連接有第三滑塊，所述第三滑塊的頂部固定連接有第二伸縮機。

11、優選的，所述第三滑塊的底部固定連接有第一固定塊，所述第二伸縮機的一端固定連接有伸縮桿，所述伸縮桿的另一端固定連接有齒牙滑塊，所述齒牙滑塊的側面與第一齒輪嚙合，所述第一齒輪與第二齒輪嚙合，所述第一齒輪的數量為兩個，且齒牙滑塊設置在對應兩個第一齒輪之間。

12、優選的，所述第二齒輪的表面固定連接有第一連桿，所述第一連桿的另一端轉動連接有第二連桿，所述第二連桿的表面轉動連接有第三連桿，所述第三連桿的另一端轉動連接有固定軸承，所述固定軸承的另一端固定連接有第一固定塊。

13、優選的，所述第一固定塊的內部滑動連接有第四滑塊，所述齒牙滑塊的背面固定連接有第四滑塊，所述齒牙滑塊的底部固定連接有壓緊塊，所述第二支撐調節梁的數量為四個，且第二支撐調節梁設置在對應兩個支撐塊的頂部。

14、本發明提供了一種配電柜門筋焊接裝置。具備以下有益效果：

15、1、該一種配電柜門筋焊接裝置，通過設置轉盤，啟動第二電機，其輸出軸承可與帶動轉盤在第一滑動支撐板的底部轉動，從而調整第二滑動支撐板的角度，設置轉動塊，啟動第四電機其輸出軸承帶動轉動塊轉動，從而靈活的調整轉動塊的角度，提高焊接的效率。

16、2、該一種配電柜門筋焊接裝置，通過設置支撐塊，且在支撐塊的內部設置支撐軸承，起到支撐柜門的作用，便于后續對柜門的固定，設置支撐板，當啟動第一伸縮機其輸出軸承帶動支撐板向上移動，對柜門起到支撐作用，節省人力，即便于將柜門放置在支撐軸承表面，從而提高焊接效率。

17、3、該一種配電柜門筋焊接裝置，通過第二滑塊，啟動第五電機，其輸出軸承第二絲杠帶動第二滑塊柜門的側邊移動，從而將柜門的側面固定，避免因夾持不牢固影響的焊接效率問題，通過在齒牙滑塊的底部設置壓緊塊，當齒牙滑塊向門筋方向位置移動時，壓緊塊將門筋頂部固定，避免因夾持不牢固影響的焊接問題，從而提高焊接的效率。

18、4、該一種配電柜門筋焊接裝置，通過設置第二連桿，當啟動第二伸縮機時，其輸出軸承帶動齒牙滑塊向下移動的同時帶動與之嚙合的齒輪轉動，齒輪的轉動帶動連桿的轉動，進一步的使第二連桿將門筋的側面固定，避免因夾持不牢固影響的焊接問題，進一步提高焊接的效率。

技術特征：

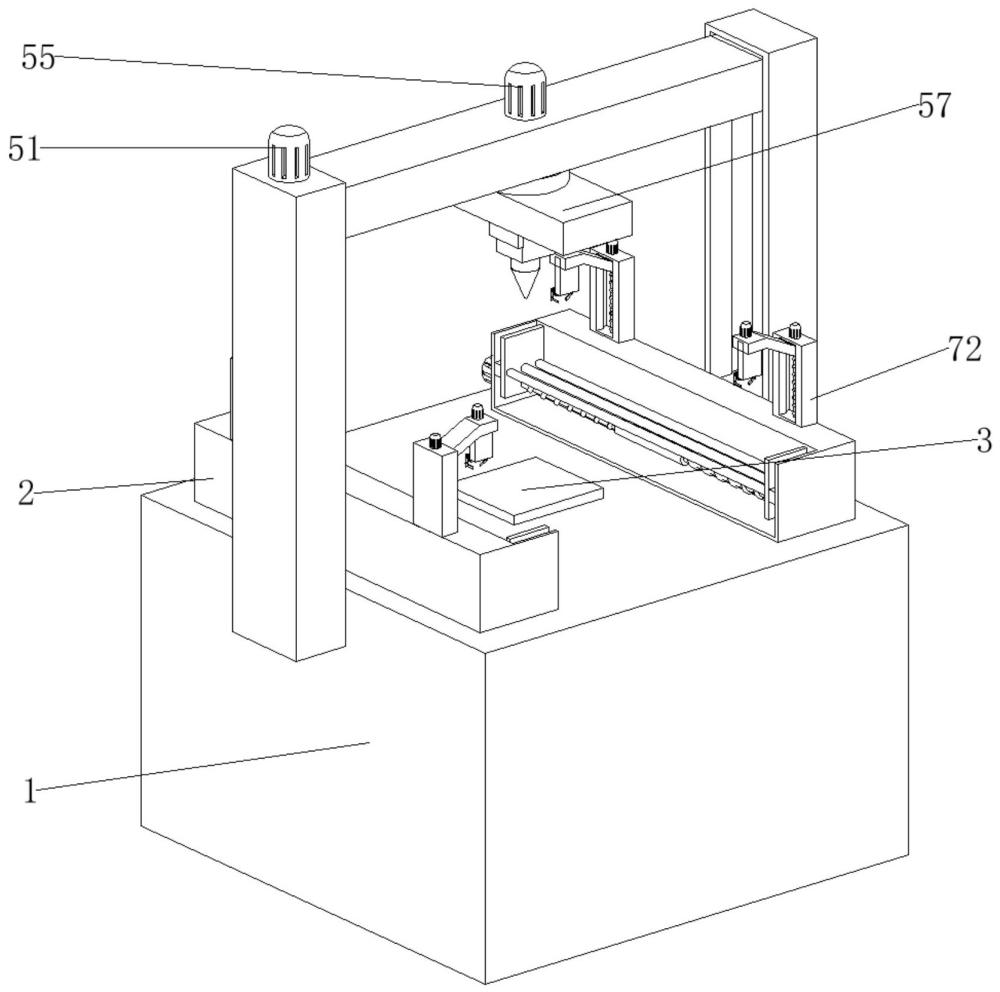

1.一種配電柜門筋焊接裝置，包括箱體（1），其特征在于：所述箱體（1）的頂部固定連接有支撐塊（2）,所述箱體（1）的內部固定連接有第一伸縮機（4），所述第一伸縮機（4）的一端通過軸承固定連接有支撐板（3），所述支撐塊（2）的內部固定連接有柜體固定機構（6），所述箱體（1）的側面固定連接有焊接機構（5），所述支撐塊（2）的頂部固定連接有門筋固定機構（7）；

2.根據權利要求1所述的一種配電柜門筋焊接裝置，其特征在于：所述焊接機構（5）包括第一支撐調節梁（52），所述第一支撐調節梁（52）的頂部固定連接有第一電機（51），所述第一電機（51）的一端轉動連接有第一絲杠（53），所述第一支撐調節梁（52）的內部轉動連接有第一絲杠（53），所述第一絲杠（53）與第一滑動支撐板（54）滑動連接，所述第一滑動支撐板（54）的頂部固定連接有第二電機（55）。

3.根據權利要求2所述的一種配電柜門筋焊接裝置，其特征在于：所述第二電機（55）的一端通過軸承固定連接有轉盤（56），所述第一滑動支撐板（54）的底部轉動連接有轉盤（56），所述轉盤（56）的底部固定連接有第二滑動支撐板（57），所述第二滑動支撐板（57）的內部滑動連接有第一滑塊（59），所述第一滑塊（59）的一端固定連接有第三電機（58），所述第一滑塊（59）的側面固定連接有第四電機（510），所述第四電機（510）的一端通過軸承固定連接有轉動塊（511），所述第一滑塊（59）的內部轉動連接有轉動塊（511）。

4.根據權利要求1所述的一種配電柜門筋焊接裝置，其特征在于：所述支撐塊（2）的數量為兩個，所述支撐板（3）設置在對應兩個支撐塊（2）之間。

5.根據權利要求1所述的一種配電柜門筋焊接裝置，其特征在于：所述門筋固定機構（7）包括第二支撐調節梁（72），所述第二支撐調節梁（72）的頂部固定連接有第六電機（71），且第二支撐調節梁（72）的底部固定連接有支撐塊（2），所述第二支撐調節梁（72）的內部滑動連接有第三滑塊（73），所述第三滑塊（73）的頂部固定連接有第二伸縮機（75）。

6.根據權利要求5所述的一種配電柜門筋焊接裝置，其特征在于：所述第三滑塊（73）的底部固定連接有第一固定塊（74），所述第二伸縮機（75）的一端固定連接有伸縮桿（76），所述伸縮桿（76）的另一端固定連接有齒牙滑塊（77），所述齒牙滑塊（77）的側面與第一齒輪（710）嚙合，所述第一齒輪（710）與第二齒輪（711）嚙合，所述第一齒輪（710）的數量為兩個，且齒牙滑塊（77）設置在對應兩個第一齒輪（710）之間。

7.根據權利要求6所述的一種配電柜門筋焊接裝置，其特征在于：所述第二齒輪（711）的表面固定連接有第一連桿（712），所述第一連桿（712）的另一端轉動連接有第二連桿（713），所述第二連桿（713）的表面轉動連接有第三連桿（714），所述第三連桿（714）的另一端轉動連接有固定軸承（715），所述固定軸承（715）的另一端固定連接有第一固定塊（74）。

8.根據權利要求7所述的一種配電柜門筋焊接裝置，其特征在于：所述第一固定塊（74）的內部滑動連接有第四滑塊（79），所述齒牙滑塊（77）的背面固定連接有第四滑塊（79），所述齒牙滑塊（77）的底部固定連接有壓緊塊（78），所述第二支撐調節梁（72）的數量為四個，且第二支撐調節梁（72）設置在對應兩個支撐塊（2）的頂部。

技術總結
本發明公開了一種配電柜門筋焊接裝置，涉及焊接裝置技術領域。該配電柜門筋焊接裝置，包括箱體，所述箱體的頂部固定連接有支撐塊,所述箱體的內部固定連接有第一伸縮機，所述的一端通過軸承固定連接有支撐板，所述支撐塊的內部固定連接有柜體固定機構，所述箱體的側面固定連接有焊接機構。該配電柜門筋焊接裝置，通過第二滑塊，啟動第五電機，其輸出軸承第二絲杠帶動第二滑塊柜門的側邊移動，從而將柜門的側面固定，避免因夾持不牢固影響的焊接效率問題，通過在齒牙滑塊的底部設置壓緊塊，當齒牙滑塊向門筋方向位置移動時，壓緊塊將門筋頂部固定，避免因夾持不牢固影響的焊接問題，從而提高焊接的效率。

技術研發人員：劉賢蒙,孟榮榮,張亞光
受保護的技術使用者：山東有鴻智能科技有限公司
技術研發日：
技術公布日：2025/4/24
