本發明涉及精密模具，具體為一種輔助校準的定位式精密模具。

背景技術：

1、模具是工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具，其主要通過所成型材料物理狀態的改變來實現物品外形的加工，隨著社會的發展在機械中對零件的精度也越來越高，所以在模具方面也要更高的精度，也就有了精密模具。

2、根據公示的一種輔助校準的定位式精密模具（公告號：cn115870409a），上述申請中，當下模具長時間使用后出現角度偏移時，第一齒輪會進行一定角度的轉動，從而會導致齒條架進行一定距離的位置，此處采用的齒條架和第一齒輪均為高精度微型齒，當齒條架進行位移時會導致第一彈簧對第一壓力傳感器的壓力出現變化，從而使操作人員及時發現下模具的傾斜，并用水平度調節組件進行調節矯正，便于設備的持續工作。

3、但是上述設備在實際使用過程中，上模具與下模具在進行對接校準的過程中利用齒輪齒條等部件進行判斷和控制由于齒牙之間的縫隙，使得其調節控制的精度較差，并且在調節復位后的限位能力較弱，從而導致上模具與下模具在對接后仍然可能出現偏移的問題，進而影響到模具的精密度；鑒于此，我們提出了一種輔助校準的定位式精密模具。

技術實現思路

1、本發明的目的在于提供一種輔助校準的定位式精密模具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種輔助校準的定位式精密模具，包括基座，所述基座的底部內壁固定安裝有下模具，所述基座的頂部內壁上固定連接有多節液壓缸的頂端，所述多節液壓缸的底端固定連接有調節座，所述調節座的底部設置有上模具，所述調節座的內部設置有對上模具和下模具進行校準定位的復位組件，所述調節座的內部設置有對校準好位置的上模具進行夾緊定位的定位組件。

3、優選的，所述復位組件包括有定位筒，所述定位筒固定安裝在下模具的頂角處，所述定位筒的弧形內表面上固定安裝有壓力傳感器，所述上模具的頂角處下表面固定安裝有定位桿，所述調節座的側壁上固定安裝有伺服電機，所述伺服電機的輸出端固定連接有蝸桿，所述調節座的頂部內壁上轉動連接有套筒，所述套筒的外壁貫穿且固定安裝有蝸輪，所述套筒的內壁活動連接有連接柱。

4、優選的，所述定位筒的內部空腔直徑大于定位桿的外徑，所述壓力傳感器的數量設置有多組，且每四組壓力傳感器為一面，且該面四組壓力傳感器呈圓周陣列設置，多面壓力傳感器呈線性陣列設置于定位筒的內部空腔之中，以通過壓力傳感器及時的發現上模具相對下模具發生偏移的情況。

5、優選的，所述定位組件包括有接觸環，所述接觸環固定安裝在上模具的頂部外壁上，所述調節座的內壁固定安裝有y形架，所述y形架的內壁開設有活動槽，所述活動槽的內壁固定安裝有滑桿，所述滑桿貫穿且滑動連接有滑塊，所述滑塊的側壁與活動槽端部內壁之間固定連接有復位彈簧，所述滑塊的下表面固定連接有壓緊塊，所述連接柱的頂端面固定連接有活塞桿，所述活塞桿遠離連接柱的一端固定安裝有活塞板，所述調節座的頂部外壁上固定安裝有活塞筒，所述活塞筒的頂部固定安裝有單向閥。

6、優選的，所述接觸環靠近調節座的中心處一側內表面設置成下寬上窄的傾斜狀，并且所述壓緊塊遠離調節座的中心處一側外表面設置成下窄上寬的傾斜狀，所述壓緊塊的弧形外表面與接觸環的弧形內表面相適配，從而在上模具帶動接觸環向上運動的過程中，通過接觸環對壓緊塊的推動。

7、優選的，所述壓緊塊靠近套筒的中心處一側設置成弧形面，并且所述壓緊塊的弧形面與套筒的弧形外壁的形狀相適配，以使得壓緊塊靠近調節座中心一側運動時能夠實現對套筒進行夾緊。

8、優選的，所述壓緊塊的內部設置有提高壓緊塊對套筒壓緊效果的壓緊組件，所述壓緊組件包括有u形件，所述u形件固定安裝在壓緊塊內壁上，所述u形件的端部內壁上固定安裝有導桿，所述u形件的內表面活動連接有滑板，所述滑板的端部與u形件的內壁之間固定連接有連接彈簧，所述滑板的內壁上開設有y形槽，所述滑板遠離y形槽的一端貫穿且固定安裝有圓桿，所述圓桿的端部活動連接有弧形壓板，所述弧形壓板的弧形外表面上開設有弧形槽，所述弧形壓板遠離弧形槽的一側外壁上設置有橡膠帶，所述滑板端部側壁上固定連接有彈性片。

9、優選的，所述弧形壓板的弧形外壁與套筒的弧形外壁相契合，并且所述弧形壓板的弧形外表面上設置有橡膠墊。

10、優選的，所述套筒的內部設置有提升弧形壓板壓緊定位穩定效果的抵接組件，所述抵接組件包括有凸條，所述凸條固定安裝在連接柱的弧形外壁上，所述套筒的弧形內表面上開設有滑動槽，所述滑動槽的底部內壁上開設有傾斜槽，所述傾斜槽的內壁上滑動安裝有抵接塊，所述抵接塊的下表面固定安裝有凸塊，所述凸塊的側壁與傾斜槽的底部內壁之間固定連接有小彈簧。

11、優選的，所述抵接組件的數量設置有四組，且四組抵接組件呈圓周陣列均勻分布在套筒的弧形內表面上，所述凸條與滑動槽相適配，從而使得連接柱與套筒之間僅能在豎直方向上發生相對位移。

12、與現有技術相比，本發明提供了一種輔助校準的定位式精密模具，具備以下有益效果：

13、1、該輔助校準的定位式精密模具，通過設置有定位組件，通過下模具合模時對上模具的擠壓推動，以使得相對調節座使得接觸環向上運動，通過接觸環的弧形內表面對壓緊塊的推動，以使得調節座內的四組壓緊塊在四周對套筒的弧形外壁進行夾緊，與此同時，通過連接柱向上運動，進而使得活塞桿帶動活塞板對活塞筒頂部空間的空氣進行壓縮并配合單向閥排出，受到大氣壓的影響，保證上模具與調節座之間位置的相對穩定性，進而保證上模具在調整和校準后位置的穩定性，從而方便后續的模具加工使用。

14、2、該輔助校準的定位式精密模具，通過設置有壓緊組件，壓緊塊朝向套筒一側運動并夾緊的過程中，導桿在y形槽內進行滑動，并隨機進入到y形槽的左側一端或者右側一端，從而促使滑板會在u形件內部向左側或者右側運動，進而帶動弧形壓板進行左移或者右移，通過弧形槽和圓桿的設置，使得弧形壓板在側面貼緊于套筒的弧形外壁上，以增加壓緊塊和弧形壓板的組合體與套筒之間的抵緊接觸面積，進而提升套筒在上模具調整位置后的定位穩定性，保證上模具的正常合模。

15、3、該輔助校準的定位式精密模具，通過設置有抵接組件，在連接柱在套筒內向上運動的過程中，通過凸條對抵接塊端部的擠壓推動，以使得抵接塊通過傾斜槽向外伸出至套筒的外側，從而在套筒的弧形外表面上形成小幅凸出部，進而使得弧形壓板能夠與套筒之間保持緊密連接，同時還能保證二者之間不會發生相對轉動的情況，以保證上模具在調整位置后的穩定性，進而保證上模具和下模具對接時的定位精度。

技術特征：

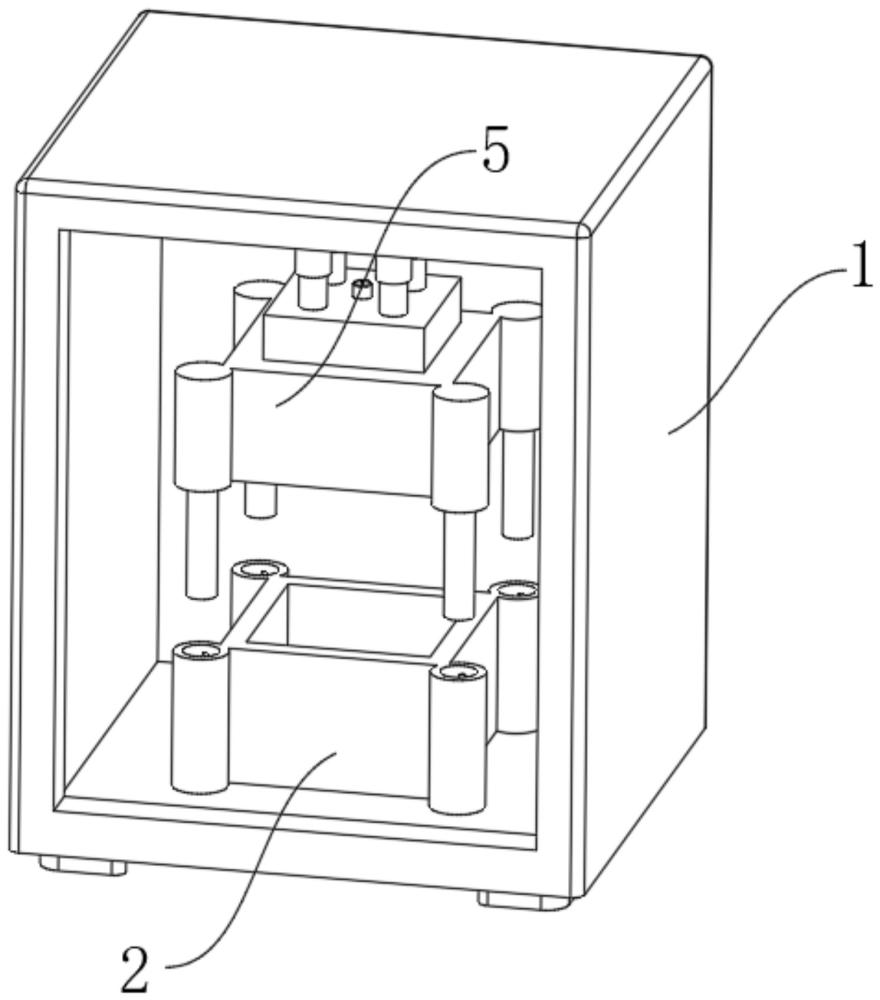

1.一種輔助校準的定位式精密模具，包括基座（1），所述基座（1）的底部內壁固定安裝有下模具（2），所述基座（1）的頂部內壁上固定連接有多節液壓缸（3）的頂端，所述多節液壓缸（3）的底端固定連接有調節座（4），所述調節座（4）的底部設置有上模具（5），其特征在于：所述調節座（4）的內部設置有對上模具（5）和下模具（2）進行校準定位的復位組件（6），所述調節座（4）的內部設置有對校準好位置的上模具（5）進行夾緊定位的定位組件（7）。

2.根據權利要求1所述的一種輔助校準的定位式精密模具，其特征在于：所述復位組件（6）包括有定位筒（61），所述定位筒（61）固定安裝在下模具（2）的頂角處，所述定位筒（61）的弧形內表面上固定安裝有壓力傳感器（62），所述上模具（5）的頂角處下表面固定安裝有定位桿（63），所述調節座（4）的側壁上固定安裝有伺服電機（64），所述伺服電機（64）的輸出端固定連接有蝸桿（65），所述調節座（4）的頂部內壁上轉動連接有套筒（66），所述套筒（66）的外壁貫穿且固定安裝有蝸輪（67），所述套筒（66）的內壁活動連接有連接柱（68）。

3.根據權利要求2所述的一種輔助校準的定位式精密模具，其特征在于：所述定位筒（61）的內部空腔直徑大于定位桿（63）的外徑，所述壓力傳感器（62）的數量設置有多組，且每四組壓力傳感器（62）為一面，且該面四組壓力傳感器（62）呈圓周陣列設置，多面壓力傳感器（62）呈線性陣列設置于定位筒（61）的內部空腔之中。

4.根據權利要求3所述的一種輔助校準的定位式精密模具，其特征在于：所述定位組件（7）包括有接觸環（71），所述接觸環（71）固定安裝在上模具（5）的頂部外壁上，所述調節座（4）的內壁固定安裝有y形架（72），所述y形架（72）的內壁開設有活動槽（73），所述活動槽（73）的內壁固定安裝有滑桿（74），所述滑桿（74）貫穿且滑動連接有滑塊（75），所述滑塊（75）的側壁與活動槽（73）端部內壁之間固定連接有復位彈簧（76），所述滑塊（75）的下表面固定連接有壓緊塊（77），所述連接柱（68）的頂端面固定連接有活塞桿（78），所述活塞桿（78）遠離連接柱（68）的一端固定安裝有活塞板（79），所述調節座（4）的頂部外壁上固定安裝有活塞筒（710），所述活塞筒（710）的頂部固定安裝有單向閥（711）。

5.根據權利要求4所述的一種輔助校準的定位式精密模具，其特征在于：所述接觸環（71）靠近調節座（4）的中心處一側內表面設置成下寬上窄的傾斜狀，并且所述壓緊塊（77）遠離調節座（4）的中心處一側外表面設置成下窄上寬的傾斜狀，所述壓緊塊（77）的弧形外表面與接觸環（71）的弧形內表面相適配。

6.根據權利要求5所述的一種輔助校準的定位式精密模具，其特征在于：所述壓緊塊（77）靠近套筒（66）的中心處一側設置成弧形面，并且所述壓緊塊（77）的弧形面與套筒（66）的弧形外壁的形狀相適配。

7.根據權利要求6所述的一種輔助校準的定位式精密模具，其特征在于：所述壓緊塊（77）的內部設置有提高壓緊塊（77）對套筒（66）壓緊效果的壓緊組件（8），所述壓緊組件（8）包括有u形件（81），所述u形件（81）固定安裝在壓緊塊（77）內壁上，所述u形件（81）的端部內壁上固定安裝有導桿（82），所述u形件（81）的內表面活動連接有滑板（83），所述滑板（83）的端部與u形件（81）的內壁之間固定連接有連接彈簧（84），所述滑板（83）的內壁上開設有y形槽（85），所述滑板（83）遠離y形槽（85）的一端貫穿且固定安裝有圓桿（86），所述圓桿（86）的端部活動連接有弧形壓板（87），所述弧形壓板（87）的弧形外表面上開設有弧形槽（88），所述弧形壓板（87）遠離弧形槽（88）的一側外壁上設置有橡膠帶（871），所述滑板（83）端部側壁上固定連接有彈性片（89）。

8.根據權利要求7所述的一種輔助校準的定位式精密模具，其特征在于：所述弧形壓板（87）的弧形外壁與套筒（66）的弧形外壁相契合，并且所述弧形壓板（87）的弧形外表面上設置有橡膠墊。

9.根據權利要求8所述的一種輔助校準的定位式精密模具，其特征在于：所述套筒（66）的內部設置有提升弧形壓板（87）壓緊定位穩定效果的抵接組件（9），所述抵接組件（9）包括有凸條（91），所述凸條（91）固定安裝在連接柱（68）的弧形外壁上，所述套筒（66）的弧形內表面上開設有滑動槽（92），所述滑動槽（92）的底部內壁上開設有傾斜槽，所述傾斜槽的內壁上滑動安裝有抵接塊（93），所述抵接塊（93）的下表面固定安裝有凸塊（94），所述凸塊（94）的側壁與傾斜槽的底部內壁之間固定連接有小彈簧（95）。

10.根據權利要求9所述的一種輔助校準的定位式精密模具，其特征在于：所述抵接組件（9）的數量設置有四組，且四組抵接組件（9）呈圓周陣列均勻分布在套筒（66）的弧形內表面上，所述凸條（91）與滑動槽（92）相適配。

技術總結
本發明涉及精密模具技術領域，且公開了一種輔助校準的定位式精密模具，包括基座，所述基座的底部內壁固定安裝有下模具，所述基座的頂部內壁上固定連接有多節液壓缸的頂端，所述多節液壓缸的底端固定連接有調節座，所述調節座的底部設置有上模具，所述調節座的內部設置有對校準好位置的上模具進行夾緊定位的定位組件。通過下模具合模時對上模具的擠壓推動，以使得調節座內的四組壓緊塊在四周對套筒的弧形外壁進行夾緊，與此同時，活塞桿帶動活塞板對活塞筒頂部空間的空氣進行壓縮并配合單向閥排出，受到大氣壓的影響，保證上模具與調節座之間位置的相對穩定性，進而保證上模具在調整和校準后位置的穩定性，從而方便后續的模具加工使用。
