本申請涉及履帶板整形的，尤其是涉及一種履帶整形裝置。

背景技術：

1、履帶板平面度如果不符合要求，需要進行校正。目前使用的校正方法是在履帶板下放置墊塊使用壓力機直接按壓履帶板，按壓到何種程度依靠操作者的經驗。而且每次履帶板按壓后都需要通過人工檢查平面度。往往一塊履帶板需要多次按壓才能達到平面度要求。這種人工操作方式對操作人員的要求比較高，需要豐富的經驗。

技術實現思路

1、針對現有技術存在的不足，本申請的目的之一是提供一種履帶整形裝置，其具有對操作人員要求低的優點。

2、本申請的上述目的是通過以下技術方案得以實現的：

3、一種履帶整形裝置，包括上模和下模，所述的下模上設有下整形區域，所述的上模上設有上整形區域，所述的上整形區域和所述的下整形區域均可調整。

4、通過采用上述技術方案，在使用中，通過將履帶板放置在上整形區域和下整形區域之間，隨后通過上模朝向下模施加壓力，從而使得能夠達到對履帶板進行整形的目的，因此對操作人員的經驗要求較低，且安全性較高，通過可調整的上整形區域和下整形區域的可調整，從而使得能夠適用于不同規格的履帶板。

5、本申請?jiān)谝惠^佳示例中可以進一步配置為：所述的下整形區域包括下整形塊一和下整形塊二，下整形塊一和下整形塊二與下模可拆卸連接，所述的上整形區域包括上整形塊一，所述的上整形塊一和上模可拆卸連接。

6、通過采用上述技術方案，通過對下整形塊一、下整形塊二和上整形塊一的拆卸更換，從而能夠達到應用于不同規格的履帶板的目的。

7、本申請?jiān)谝惠^佳示例中可以進一步配置為：所述的下整形塊二上還設有下調節塊，所述的下調節塊和所述的下整形塊二可拆卸連接，所述的上整形塊一可拆卸連接有上調節塊。

8、通過采用上述技術方案，通過下調節塊和上調節塊的設置，使得能夠進一步對履帶板進行精細化調節，從而使得調節效果更好。

9、本申請?jiān)谝惠^佳示例中可以進一步配置為：上模上還設有動力組件，所述的動力組件用于驅動所述的上調節塊升降。

10、通過采用上述技術方案，通過動力組件驅動上調節塊升降，進而能夠?qū)β膸О暹M(jìn)行進一步的調整。

11、本申請?jiān)谝惠^佳示例中可以進一步配置為：下模上還設有壓力檢測組件，壓力檢測組件包括支撐柱，支撐柱內設有壓力傳感器，所述的上模上設有壓力桿，壓力桿用于對壓力傳感器施加壓力。

12、通過采用上述技術方案，壓力傳感器的設置，使得在對不同的履帶板進行調整時，能夠快速獲得適合的壓力，進而便于操作人員操作。

13、本申請?jiān)谝惠^佳示例中可以進一步配置為：支撐柱設有安裝孔和讓位槽，讓位槽和安裝孔相連通，壓力傳感器的線路從讓位槽內穿過，安裝孔內還設有用于調節壓力傳感器高度的調節件。

14、通過采用上述技術方案，通過調節件的設置，使得在對不同的履帶板進行調整時，能夠通過調節件對壓力傳感器的高度進行調節，從而達到壓力處于壓力傳感器檢測范圍內的目的。

15、本申請?jiān)谝惠^佳示例中可以進一步配置為：所述的安裝孔內還設有緩沖件，所述的緩沖件用于支撐壓力傳感器。

16、通過采用上述技術方案，緩沖件的存在，使得能夠大大降低在當壓力過大時，壓力傳感器損壞的概率。

技術特征：

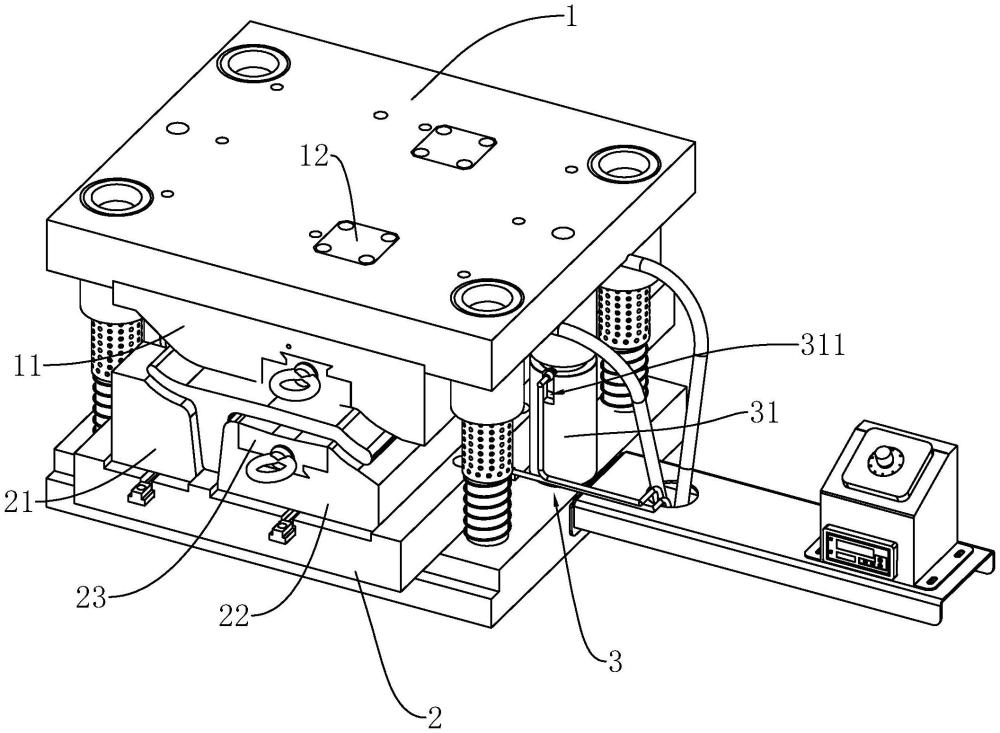

1.一種履帶整形裝置，其特征在于：包括上模(1)和下模(2)，所述的下模(2)上設有下整形區域，所述的上模(1)上設有上整形區域，所述的上整形區域和所述的下整形區域均可調整。

2.根據權利要求1所述的一種履帶整形裝置，其特征在于：所述的下整形區域包括下整形塊一(21)和下整形塊二(22)，下整形塊一(21)和下整形塊二(22)與下模(2)可拆卸連接，所述的上整形區域包括上整形塊一(11)，所述的上整形塊一(11)和上模(1)可拆卸連接。

3.根據權利要求2所述的一種履帶整形裝置，其特征在于：所述的下整形塊二(22)上還設有下調節塊(23)，所述的下調節塊(23)和所述的下整形塊二(22)可拆卸連接，所述的上整形塊一(11)可拆卸連接有上調節塊(13)。

4.根據權利要求3所述的一種履帶整形裝置，其特征在于：上模(1)上還設有動力組件(12)，所述的動力組件(12)用于驅動所述的上調節塊(13)升降。

5.根據權利要求4所述的一種履帶整形裝置，其特征在于：下模(2)上還設有壓力檢測組件(3)，壓力檢測組件(3)包括支撐柱(31)，支撐柱(31)內設有壓力傳感器(33)，所述的上模(1)上設有壓力桿(32)，壓力桿(32)用于對壓力傳感器(33)施加壓力。

6.根據權利要求5所述的一種履帶整形裝置，其特征在于：支撐柱(31)設有安裝孔(312)和讓位槽(311)，讓位槽(311)和安裝孔(312)相連通，壓力傳感器(33)的線路從讓位槽(311)內穿過，安裝孔(312)內還設有用于調節壓力傳感器(33)高度的調節件(35)。

7.根據權利要求6所述的一種履帶整形裝置，其特征在于：所述的安裝孔(312)內還設有緩沖件(34)，所述的緩沖件(34)用于支撐壓力傳感器(33)。

技術總結
本申請涉及一種履帶整形裝置，涉及履帶板整形的技術領域，包括上模和下模，所述的下模上設有下整形區域，所述的上模上設有上整形區域，所述的上整形區域和所述的下整形區域均可調整。本申請具有對操作人員要求低且安全性較高的優點。

技術研發人員：劉國義,張松,陳世平,陳旭
受保護的技術使用者：鋼客履帶（江蘇）有限公司
技術研發日：
技術公布日：2025/4/6
