本發明涉及激光打孔，具體為一種電力鐵塔的高空強激光打孔裝置。

背景技術：

1、電力鐵塔作為輸電網絡的核心支撐結構，在長期運行中需定期進行結構修復，傳統高空打孔作業多依賴人工攀爬配合電鉆機械施工，此類方式存在顯著缺陷和安全風險，近年來，工業激光加工技術在制造業領域取得重大突破，部分微型激光設備能夠適應鐵塔桁架的多角度作業需求，因此，開發集成高功率激光發生系統、智能定位機構及環境自適應控制模塊的專用高空打孔裝置，對實現更高效更安全的電力設施維護作業具有重要工程價值，現有技術中定位機構的調節較為麻煩，高空作業時操作存在一定風險。

2、公告號為cn211135959u的專利公開了一種電力鐵塔的高空強激光打孔裝置，該專利包括固定板，所述固定板頂部的兩側均設置有調節機構，所述調節機構的底部貫穿至固定板的底部并固定連接有夾板，所述固定板頂部的中心處貫穿設置有螺紋套，所述螺紋套的內腔螺紋連接有螺紋桿，所述螺紋桿的底部通過軸承轉動連接有壓力板，通過利用調節機構左右調節夾板的位置，起到了控制該高空強激光打孔裝置與電力鐵塔之間松放的作用，通過旋轉旋鈕，可以控制壓力板的升降，進而控制該高空強激光打孔裝置與電力鐵塔之間固定的松緊度，固定柱和滾輪架則起到了方便使用者在電力鐵塔上移動該高空強激光打孔裝置的作用，該專利雖然解決了上述問題但仍存在在高空作業時通過螺紋螺桿調節裝置松緊度較為麻煩費力，導致安裝不夠便捷的問題，故而提出一種電力鐵塔的高空強激光打孔裝置來解決上述所提出的問題。

技術實現思路

1、本發明所要解決的技術問題在于針對上述現有技術中的不足，提供了一種電力鐵塔的高空強激光打孔裝置。

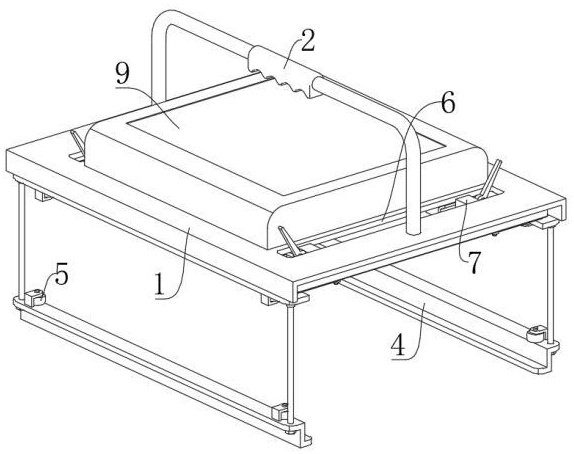

2、為解決上述技術問題，本發明采用的技術方案是：一種電力鐵塔的高空強激光打孔裝置，包括移動座，所述移動座的上表面固定連接有握把，所述移動座的下方設置有激光發生器，所述移動座的下方設置有夾軌，所述夾軌的上表面轉動連接有滑輪，所述移動座的內側開設有通槽一，所述通槽一的內表面滑動連接有滑塊一，所述移動座的內側設置有用于提升激光發生器打孔精準的激光微調裝置，所述移動座的上方設置有用于打孔時防止熔融物濺射的打孔防護裝置，所述滑塊一的側表面固定連接有墊塊，所述墊塊的內表面鉸接有抵觸夾塊，所述抵觸夾塊的內表面鉸接有凸軸推桿，所述移動座的下表面固定連接有雙動子直線電機，所述滑塊一靠近雙動子直線電機的一側固定連接有連板，所述雙動子直線電機的移動端固定連接有移動板，所述移動板的下表面鉸接有調節螺桿，所述凸軸推桿的弧面和滑塊一側表面相互接觸，所述抵觸夾塊和墊塊鉸接處設置有扭簧，所述調節螺桿和夾軌內表面螺紋連接，所述滑輪和移動板下表面轉動連接，所述連板和雙動子直線電機移動端固定連接，將移動座貼靠在電力鐵塔上，轉動調節螺桿，調節螺桿通過螺紋帶動夾軌上下移動從而貼合電力鐵塔，啟動雙動子直線電機，雙動子直線電機帶動兩個移動板相向移動，兩個移動板再帶動兩個夾軌相互靠近從而將鐵塔桁架的兩側夾住，將裝置固定在鐵塔桁架上后，通過握把推動移動座，移動座帶動移動板和夾軌移動，移動板和夾軌通過滑輪在鋼架上快速移動調節位置，雙動子直線電機帶動兩個連板相向移動，連板再帶動兩個滑塊一在通槽一內滑動并相互靠近，使得滑塊一始終能夠與鐵塔桁架貼合，此時向靠近握把的一側推動凸軸推桿，使凸軸推桿沿與抵觸夾塊鉸接處旋轉，凸軸推桿旋轉時通過自身的凸出弧面與滑塊一接觸時產生的偏心作用，從而推動抵觸夾塊沿與墊塊鉸接處旋轉進而不斷擠壓鐵塔桁架，使得抵觸夾塊和夾軌產生相互作用力進而將鋼架夾得更加緊密。

3、優選的，激光微調裝置包括有通槽二，所述移動座的上表面滑動連接有卡槽滑板，所述卡槽滑板的內表面滑動連接有滑塊二，所述卡槽滑板的下表面固定連接有卡槽滑座，所述激光微調裝置還包括有定位板，所述定位板的內側開設有限位槽一，所述移動板靠近定位板的一側固定連接有橫向連桿，所述橫向連桿遠離移動板的一端固定連接有u形卡板一，所述通槽二開設在移動座內側，所述定位板和卡槽滑座下表面固定連接，所述卡槽滑座和通槽二內表面滑動連接，所述u形卡板一和限位槽一內表面相互接觸，所述激光發生器和滑塊二下表面固定連接，所述滑塊二的內側開設有接線孔，推動卡槽滑板和卡槽滑座在通槽二內縱向移動，卡槽滑板帶動滑塊二縱向移動，滑塊二再帶動激光發生器移動，橫向推動滑塊二，滑塊二帶動激光發生器在卡槽滑板和卡槽滑座內橫向滑動，從而調節激光發生器的橫向位置，打孔完畢后，將卡槽滑板和卡槽滑座推動到通槽二的前后兩端任意一側，啟動雙動子直線電機，并帶動移動板相互遠離，此時能夠將裝置從鋼架上拆除，且移動板帶動橫向連桿移動，橫向連桿帶動u形卡板一靠近定位板并插入限位槽一中將定位板鎖住，定位板被鎖定后使得卡槽滑座和卡槽滑板固定，將裝置安裝到鋼架上時，移動板再通過橫向連桿帶動u形卡板一遠離定位板和限位槽一，從而使卡槽滑座和卡槽滑板能夠移動。

4、優選的，打孔防護裝置包括有防護框，所述防護框的頂部內表面固定連接有透明觀察板，所述防護框的下表面固定連接有插板，所述移動座的內側開設有插槽，所述打孔防護裝置還包括有l形連桿，所述l形連桿靠近插板的一端固定連接有抵觸板，所述移動座內表面左右兩側固定連接有彈性伸縮桿，所述彈性伸縮桿靠近插板的一端固定連接有u形卡板二，所述插板的內側開設有限位槽二，所述防護框和移動座上表面相互接觸，所述l形連桿和u形卡板一遠離雙動子直線電機的一側固定連接有，所述插板和插槽內表面相互接觸，所述抵觸板和u形卡板二遠離彈性伸縮桿的一側相互接觸，在調節好激光發生器位置并進行激光打孔之前，將防護框通過插板插入插槽中，此時啟動激光發生器激光打孔，防護框能夠有效地防止熔融物濺射產生對工作人員產生危害，且工作人員能夠通過透明觀察板觀察打孔情況，將插板插入插槽后，u形卡板一遠離定位板的同時帶動l形連桿遠離插板，l形連桿再帶動抵觸板遠離u形卡板二，u形卡板二失去抵觸板的限位后，彈性伸縮桿的彈性復位作用將u形卡板二向靠近插板的一側推動，使得u形卡板二靠近插板并插入限位槽二中，此時插板被u形卡板二鎖定，在拆除裝置的過程中，u形卡板一通過l形連桿帶動抵觸板靠近并推動u形卡板二脫離限位槽二。

5、本發明采用上述技術方案，能夠帶來如下有益效果：

6、1、該電力鐵塔的高空強激光打孔裝置，夾軌上下移動從而貼合電力鐵塔，便于將裝置固定在不同厚度的電力鐵塔桁架上，提升了裝置適用性，兩個夾軌相互靠近從而將鐵塔桁架的兩側夾住，進一步提升了裝置適用性和夾持力度，移動板和夾軌通過滑輪在鋼架上快速移動調節位置，提升打孔速度，抵觸夾塊和夾軌產生相互作用力進而將鋼架夾得更加緊密，使裝置更加穩固，提升了激光發生器打孔時的穩定性和精準性。

7、2、該電力鐵塔的高空強激光打孔裝置，卡槽滑板帶動滑塊二縱向移動，滑塊二再帶動激光發生器移動，從而調節激光發生器的縱向位置，滑塊二再帶動激光發生器在卡槽滑板和卡槽滑座內橫向滑動，從而調節激光發生器的橫向位置，進而方便快捷地對激光發生器的位置進行微調，使打孔的位置更加精準。

8、3、該電力鐵塔的高空強激光打孔裝置，定位板被鎖定后使得卡槽滑座和卡槽滑板固定，防止工作人員在高空移動時導致激光發生器晃動損壞，u形卡板一遠離定位板和限位槽一，從而使卡槽滑座和卡槽滑板能夠移動，提升了裝置的使用便捷性。

9、4、該電力鐵塔的高空強激光打孔裝置，防護框能夠有效地防止熔融物濺射產生對工作人員產生危害，提升了裝置的使用安全性，且工作人員能夠通過透明觀察板觀察打孔情況，方便控制。

10、5、該電力鐵塔的高空強激光打孔裝置，u形卡板二靠近插板并插入限位槽二中，此時插板被u形卡板二鎖定，進而使防護框安裝更加穩定，抵觸板靠近并推動u形卡板二脫離限位槽二，此時能夠將防護框快速從裝置上拆除。
