本發明涉及鋁材擠壓模具，具體涉及一種帶有可調節模芯結構的鋁型材擠壓模具。

背景技術：

1、鋁型材是以鋁為主要成分的合金材料，廣泛應用于工業領域和建筑領域，在鋁型材加工行業中，鋁型材模具對于鋁型材的生產起著關鍵作用。隨著工業的發展和市場需求的日益多樣化，鋁型材的應用場景不斷拓展，從建筑、汽車制造到電子設備等領域，對鋁型材的形狀和規格要求愈發豐富多樣。

2、在現有技術中，傳統的鋁型材模具通常為固定結構，其模芯內部的工作帶外觀一旦確定便難以更改，當需要生產不同形狀的鋁型材成品時，往往需要更換整個模具，而模具的制作成本高昂，一套模具的制造需要投入大量的人力、物力和時間，造成生產效率的大幅下降，生產成本高。

技術實現思路

1、針對現有技術所存在的上述缺點，本發明提供了一種帶有可調節模芯結構的鋁型材擠壓模具，能夠有效地解決現有技術中，傳統的鋁型材模具通常為固定結構，其模芯內部的工作帶外觀一旦確定便難以更改，當需要生產不同形狀的鋁型材成品時，往往需要更換整個模具，而模具的制作成本高昂，一套模具的制造需要投入大量的人力、物力和時間，造成了生產效率的大幅下降，生產成本高的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

3、本發明提供一種帶有可調節模芯結構的鋁型材擠壓模具，包括：

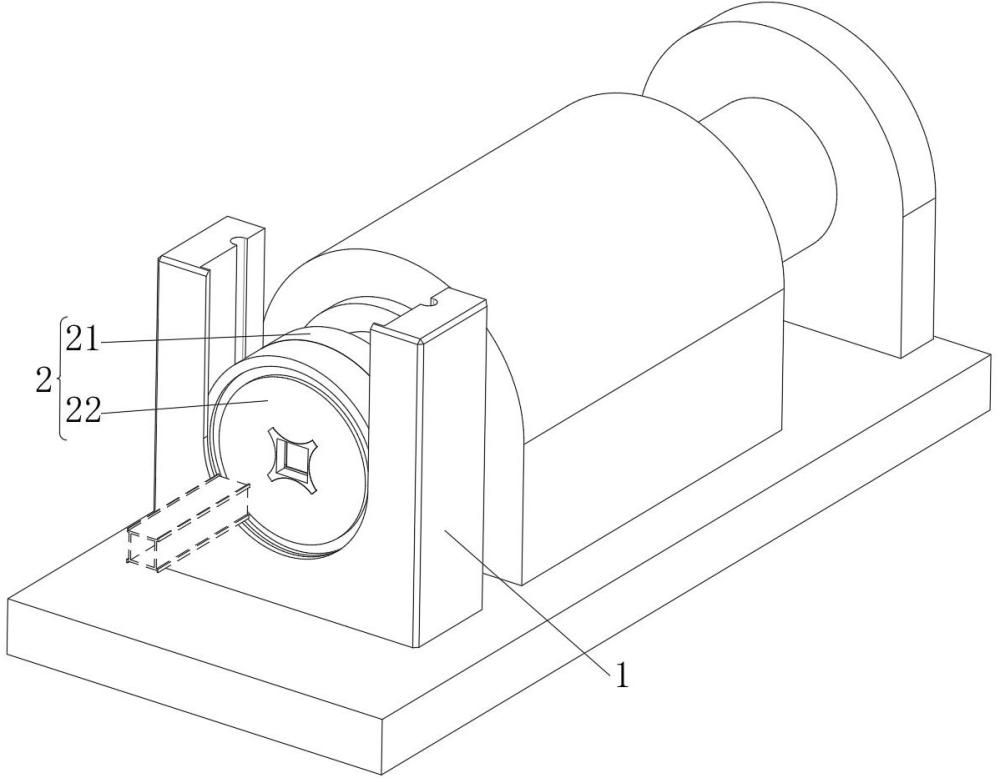

4、放置座，所述放置座的內部設置有可用于擠出鋁型材的模組；

5、其中，所述模組包括上模座，所述上模座的外表面與放置座的內壁相貼合，所述上模座通過設置在其外表面的銷釘可拆卸安裝有下模座，所述下模座的靠近上模座的一側開設有焊合室，所述下模座通過開設在其內部的放置腔可拆卸安裝有模芯組件，所述放置腔與焊合室的內部相連通；

6、其中，所述模芯組件包括與放置腔內壁緊密貼合的模芯塊，所述模芯塊遠離上模座的一側開設有卡槽，所述放置腔內壁遠離上模座的一側設置有與卡槽內壁相滑動的連接件。

7、進一步地，所述連接件包括限位柱，所述限位柱的底部與放置腔內壁遠離上模座的一側固定連接，所述限位柱通過開設在其圓周外表面的滑槽滑動連接有往復塊。

8、進一步地，所述限位柱設置有四個并圓周整列分布在模芯塊的四周，四個所述滑槽均采用槽口向下式設計，所述往復塊的外端采用弧面設計。

9、進一步地，所述放置座的內壁采用與模組外表面相貼合的圓形設計，所述放置座的內壁開設有u型槽、定位槽，所述u型槽與定位槽的內部相連通，所述下模座的圓周外表面固定連接有滑扣，所述滑扣與u型槽的內壁相貼合。

10、進一步地，所述u型槽與定位槽呈垂直分布，且該u型槽與定位槽的交合處采用弧角設計。

11、進一步地，所述模芯塊的內壁表面開設有滑動槽，所述滑動槽的內部固定連接有支撐板，所述滑動槽的內部滑動連接工作帶，所述工作帶和模芯塊之間采用可拆分式設計。

12、進一步地，所述工作帶采用空心式設計，且該工作帶的內壁表面與支撐板的外表面相貼合，所述工作帶的內壁表面與支撐板的外表面均開設有摩擦槽。

13、進一步地，所述上模座靠近下模座的一側固定連接有與工作帶外表面相配合擠壓出鋁型材的凸模。

14、本發明提供的技術方案，與現有技術相比，具有如下有益效果：

15、本發明設置有下模座與模芯組件，模芯組件放置在下模座內部的放置腔中，與下模座整體采用可拆卸式設計。下模座通過限位柱嵌入模芯組件內部，當限位柱中滑槽的槽口朝下時，對下模座與模芯組件施加一定的力，下模座外表面與限位擋板貼合，二者產生相對力，限位柱內的往復塊在重力作用下快速進入與卡槽內部相連通的限位腔內部，實現了下模座與模芯組件的固定動作。上模座的凸模決定成品內形，而模芯組件中工作帶所圍成的形狀決定了成品外形，能適用于生產內部尺寸、形狀一致的不同產品，能夠靈活適應這些變化，提高了模組的利用率，可滿足多樣化的生產需求，降低了企業更換模具的成本。

技術特征：

1.一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于，包括：

2.根據權利要求1所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述連接件（24）包括限位柱（241），所述限位柱（241）的底部與放置腔（221）內壁遠離上模座（21）的一側固定連接，所述限位柱（241）通過開設在其圓周外表面的滑槽滑動連接有往復塊（242）。

3.根據權利要求2所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述限位柱（241）設置有四個并圓周整列分布在模芯塊（231）的四周，四個所述滑槽均采用槽口向下式設計，所述往復塊（242）的外端采用弧面設計。

4.根據權利要求1所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述放置座（1）的內壁采用與模組（2）外表面相貼合的圓形設計，所述放置座（1）的內壁開設有u型槽（11）、定位槽（12），所述u型槽（11）與定位槽（12）的內部相連通，所述下模座（22）的圓周外表面固定連接有滑扣（224），所述滑扣（224）與u型槽（11）的內壁相貼合。

5.根據權利要求4所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述u型槽（11）與定位槽（12）呈垂直分布，且該u型槽（11）與定位槽（12）的交合處采用弧角設計。

6.根據權利要求1所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述模芯塊（231）的內壁表面開設有滑動槽（2312），所述滑動槽（2312）的內部固定連接有支撐板（232），所述滑動槽（2312）的內部滑動連接工作帶（233），所述工作帶（233）和模芯塊（231）之間采用可拆分式設計。

7.根據權利要求6所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述工作帶（233）采用空心式設計，且該工作帶（233）的內壁表面與支撐板（232）的外表面相貼合，所述工作帶（233）的內壁表面與支撐板（232）的外表面均開設有摩擦槽（2331）。

8.根據權利要求7所述的一種帶有可調節模芯結構的鋁型材擠壓模具，其特征在于：所述上模座（21）靠近下模座（22）的一側固定連接有與工作帶（233）外表面相配合擠壓出鋁型材的凸模（211）。

技術總結
本發明涉及鋁材擠壓模具技術領域，并公開了一種帶有可調節模芯結構的鋁型材擠壓模具，包括放置座，所述放置座的內部設置有可用于擠出鋁型材的模組；其中，所述模組包括上模座，所述上模座的外表面與放置座的內壁相貼合，所述上模座通過設置在其外表面的銷釘可拆卸安裝有下模座。該帶有可調節模芯結構的鋁型材擠壓模具，能夠有效地解決現有技術中，傳統的鋁型材模具通常為固定結構，其模芯內部的工作帶外觀一旦確定便難以更改，當需要生產不同形狀的鋁型材成品時，往往需要更換整個模具，而模具的制作成本高昂，一套模具的制造需要投入大量的人力、物力和時間，造成了生產效率的大幅下降，生產成本高的問題。
