技術領域

本發明總體上涉及高質量材料(金屬氧化物/陶瓷，金屬/超合金，以及半導體)在任意表面上的形成，更具體地，涉及用于制造這種高質量材料的裝置和方法。

背景技術：

首先在襯底表面形成液膜隨后使其分解的方法在此總稱為金屬有機溶液分解法(MOSD)。德羅什蒙(de Rochemont)等人的專利技術進一步指出，當液態氣溶膠被噴射到已加熱至溫度范圍在200℃到500℃、優選為250℃到450℃的襯底上時，沉積物內會產生分子水平上的化學均一性。在此例中，由加熱襯底給予液態氣溶膠的熱能足以引發氣溶膠噴霧內包含的所有金屬有機物前體的同時分解，從而在沉積的氧化物內復制包含在金屬有機溶液中的相同水平的前體細分。現有技術很好地體現了金屬有機溶液分解法(MOSD)。替代的方案是利用溶液前體法，通過在環境溫度下利用旋涂或者噴霧霧化施加液態前體薄膜。沉積的液態薄膜利用之后的加熱或者干燥步驟隨后被熱解為所需要的材料。這兩步過程很容易造成相分離以及在多組分薄膜中形成微核，其不利地影響均一的陶瓷材料微觀結構的形成。多組分液態薄膜中含有一定量的不同種類的分子前體，用于多組分薄膜中所需的每種不同金屬氧化物組分。每種不同的分子前體會有不同的分解溫度。特定的金屬種類被結合到有機物配體來形成分子前體，當其被加熱到高于它們各自的分解溫度時，就會爆燃并生成殘留的金屬氧化物分子。當多組分液態薄膜的溫度從環境溫度迅速地升到能夠熱解不同種類的前體的溫度時，會形成相分離微核。在較低溫度下爆燃的分子前體會首先形成它們各自的氧化物分子并在它們相轉變時從液態薄膜中分離出來形成單一種類氧化物的微團簇，或者當液態薄膜迅速地升到使一些、而不是全部的分子前體轉變成它們的氧化物的溫度時，會形成部分混合的氧化物微團簇。此外，具有最高的分解溫度的分子前體將會最后轉化成氧化物相，并通常在之前形成的單一種類或者混合的氧化物微團簇上形成不均勻分布的氧化物殼。液相中獲得的分子水平的化學均一性在加熱烘烤階段隨后喪失。這種氧化物組分化學分布的不均一性產生化學動力學的不均一性以及在沉積后加熱或者輻射加熱過程中形成陶瓷結晶相的成核位置生成顆粒的情形。

布達金(Budargin,L.)的7,211,292Bl和US2002/0041928Al號美國專利文獻,以及布達金(Budaragin,L.)等的7,718221號美國專利文獻通過首先在環境溫度下(<50℃)施加液態前體溶液形成液態薄膜，隨后通過在高于400℃的溫度下熱處理轉化成金屬氧化物用來形成高度復雜性的壓層材料。如下所述，此兩步工藝通過前體組分的相繼分解在沉積物中造成了相分離。

麥克米蘭(McMillan)等人(美國專利號：5,456,945；5,540,772；5,614,252；5,759,923；5,888,583,下文中統稱為麥克米蘭等人)公開了通過在置于沉積室內的襯底上流動液態金屬有機物前體薄霧形成液態前體薄膜的方法和裝置，襯底和沉積室都保持在實質環境溫度下。盡管此技術指出了包含濕化學技術的液態前體的使用，該濕化學技術包括羧酸和醇鹽化學成份在集成電路襯底上形成二氧化硅以及其他的氧化物電介質，例如鈦酸鍶鋇(BST)，但發明者反復地指出在沉積過程中對沉積室及襯底的加熱會造成較差質量的薄膜。在麥克米蘭等人的專利中，沉積室內必須保持環境溫度，在沉積過程中，其也可以在真空或者大氣壓力下進行。通常的環境溫度明確地定義為-50℃到100℃，優選為15℃到40℃。最初的沉積物是液態薄膜，其隨后被干燥并處理形成固相氧化物層。包含在液態薄膜內部的溶劑主要利用真空技術從沉積物中被提取。此外，在5,759,923號美國專利文獻中，麥克米蘭等人僅僅指出了在沉積二氧化硅材料時，需要無水醇鹽化學成份，建議硅羧酸化學成份可以暴露在含水的化學物質或者具有相對濕度、例如環境空氣的氣氛中。其他指出通過氣溶膠噴霧的方法將液態薄膜施加至襯底然后以溶劑提取及后續處理的現有技術被林(Hayashi)等人引用(公開號為2002/0092472Al的美國專利文獻)。

已經發展出了多種沉積系統作為在各種不同的襯底上形成改進的壓層材料的工業方法。這些方法包括：化學氣相沉積(“CVD”)，原子層沉積(“ALD”),物理氣相沉積(“PVD”)，蒸發，以及分子束外延(“MBE”)等等。相對于以低成本形成成分復雜的材料的目標，每種方法都有優點和缺點。

化學氣相沉積(CVD)技術通常是用于制作分層材料結構優選的方法，并在現有技術中被頻繁引用，CVD利用載氣將氣相有機金屬或者金屬有機前體引入沉積室中，并且可以通過前體在加熱的襯底表面熱解以相對較高的沉積速度(1-10μm/每小時)形成沉積物。許多高質量的氧化物電介質通常由多種金屬氧化物組成，在反應室的蒸汽云中分散各種前體的能力可讓多種組分在分子水平上細分(混合)并有利于組分的均一性。然而，不同前體的寬范圍的蒸氣壓(數量級的差別)以及分解溫度(通常相差數百攝氏度)使得難以在多組分沉積物中保持組分的均一性和控制。在這種情況下，襯底表面或者沉積過程中隨時間變化的很小的溫度變動都會改變多種前體的局部蒸氣壓，這隨后造成沉積物化學性質的局部波動，進而干擾最終沉積物的原子級的均一性，并造成在高公差應用中降低產量的瑕疵。這些后果限制了CVD可靠生產中等復雜材料(包含3-4種基本組分)的能力。在處理高度復雜的材料時被證明是低效的。

帕茲·德·阿勞約(Paz de Araujo)等人(6,110,531和6,511,718號美國專利文獻)指出了一種改進的化學氣相沉積(CVD)技術，該技術在將汽化的前體溶液引入包含襯底的沉積室中之前汽化包含金屬有機物前體的液態前體溶液，金屬有機物前體可能整體或部分包含金屬醇鹽或者金屬羧酸鹽，所述沉積室中含有被加熱至溫度為400℃到600℃(6,110,531號美國專利文獻)或者300℃到600℃(6,511,718號美國專利文獻)的襯底。

原子層沉積(ALD)通過連續地每次將一種前體引入沉積室中緩解了某些與化學氣相沉積在形成組分復雜的材料方面的缺陷有關的問題。被注入的脈沖氣體在數量上僅夠在加熱的襯底表面形成一層原子層。低的沉積速率以及沉積物最終層厚度的局限性是使用ALD的代價。作為氣相方法，CVD和ALD工藝會覆蓋整個襯底表面。因此，在生成的最終層上形成圖案或者在選擇性表面區域上沉積需要附加的處理步驟，例如影印/刻蝕或者掩模表面制備。

PVD是利用電離惰性氣體轟炸“目標”(源材料)表面，從目標中逐出表面原子，而后在襯底表面擴散來形成沉積物。這種技術通常不適用于多組分材料。MBE對PVD來說類似于ALD對CVD。盡管它極大地提高了多組分材料的質量，但沉積速率太低以至于除了用于研究之外通常是負擔不起的。

以上提及的所有工業方法中要求的高襯底溫度(>500℃)是另外一個主要的缺陷。這些熱能足以使沉積的薄膜的微觀結構成核而形成顆粒尺寸，使其不能形成具有納米級的層壓材料。盡管這些方法的等離子體增強的變型被報道在襯底溫度小于500℃時形成沉積物。這些說法誤導公眾，因?yàn)楸M管襯底可以被設置成較低的溫度，但施加于襯底表面的“熱的”等離子的高熱能造成施加的前體和沉積的材料的溫度被達到更高的溫度而不一定加熱整個襯底。襯底表面溫度為500℃到1000℃是典型的等離子體增強的方法。這種提高的表面溫度促進沉積材料的成核過程超出了保持無定形或者納米級的微觀結構的能力。

此外，以上所有引用的方法都不能在不裂化和分層的情況下整合層厚度大于亞微米物理尺寸的不匹配的材料。

術語的定義

“無定形材料”在此理解為是指不包含周期性原子元素晶格的材料，或者沒有中等范圍(超過10納米的距離)到大范圍的有序晶體(高超過100納米的距離)。

“環境溫度”或者“室溫”在此理解為總體上是指-50℃到100℃的溫度范圍，尤其是指15℃到40℃的溫度范圍。

“醇鹽”指包含乙醇化合物的金屬有機化合物，其中，原來組成分子末端C-OH基團部分的氫原子被金屬原子取代。

“大量沉積物”在此定義為是指厚度大于0.2毫米、能或者不能保持附著在它一開始沉積的表面的材料。

“羧酸鹽”指包含羧酸的金屬有機化合物，其中，原來組成分子末端COOH基團部分的氫原子被金屬原子取代。

“組分復雜”或者“復雜組分”在此理解為是指由三種或更多種基本組分組成的材料物質。

“復合陶瓷”在此理解為是指由三種或更多種金屬氧化物組分、金屬氮化物組分或者金屬碳化物組分組成的陶瓷材料。

“復合金屬”或者“超合金”在此理解為是指由三種或更多種基本金屬組成的金屬合金。

“復合半導體”在此理解為是指半導體材料，例如III-V族化合物或者II-VI族化合物，但不限于這些化合物，其由三種或者更多種周期表中的元素組成。

“氣化”在此與它的一般定義一致，是指固體、液體、或者蒸汽被加熱直到它變成氣體的溫度后由此產生的物質狀態。

“重金屬”在此與它的一般定義一致，是指包含化學元素周期表中最下面的四行周期元素的金屬。

“LCD液相氣溶膠”在此理解為是指分散成蒸汽的液態前體溶液的微米或者亞微米級液滴。

“LCD蠟質氣溶膠”在此理解為是指從用來形成液相前體溶液的溶劑中相分離出來的微米或者亞微米級的羧酸鹽(或者類似物)前體粒子。

“液態前體溶液”在此理解為是指碳?xì)浠衔锓肿拥娜芤海湟舶扇苄越饘儆袡C(jī)化合物，該可溶性金屬有機化合物可以是也可以不是溶解在該溶液中的碳?xì)浠衔锓肿拥挠袡C(jī)酸鹽。

“宏觀尺寸”在此理解為限定長度超過0.2μm的無限制的物理尺寸。

“微觀結構”在此理解為限定形成材料物質的晶粒的元素組成和物理尺寸。

“不匹配材料”在此理解為限定具有不同晶體點陣結構或者晶格常數相差5％或者更多、以及/或者熱膨脹系數相差10％或更多的兩種材料。

“分子水平的細分”在此理解為是指兩種或更多種不同的有機或無機化合物均勻混合到分子級別的混合物。

“形態學相分離”在此理解為是指組分復雜材料體內的一種粒狀結構，其具有與所嵌入的本體材料的平均化學組分不同的化學組成和晶相，并且其物理尺寸大于或等于2納米。

“密耳”在此理解為是指千分之一英寸或者25.4微米(μm)。

“納米級”在此理解為限定長度從1到100納米衡量的物理尺寸。

“納米級屬性”或者“納米級性質”在此理解為是指給定材料的物理或功能屬性或性質，其僅在材料具有納米物理尺寸時能觀測到，而當相同的材料在大于納米物理尺寸時不能被觀測到。

“有機金屬前體”在下文中理解為描述所需的金屬原子直接連接到碳原子的一種有機分子。

“快速熱退火”在此定義為指具有足以將不穿過多于0.5微米到25微米的所需的深度范圍的表面層加熱到600℃到2000℃持續1到40秒的能量的熱刺激的施加。熱刺激可以利用紅外線(IR)、紫外線(UV)、氣相等離子體或者微波方法施加。

“稀土金屬”或者“稀土元素”在此理解為是指它的一般定義為化學元素周期表中的鑭系元素和錒系元素。

“犧牲襯底”在此定義成指其上形成大量沉積物物、隨后被移走以產生包含獨立的大量沉積物的襯底。

“二氧化硅”或者“無定形二氧化硅”在此理解為與二氧化硅或者玻璃相二氧化硅互換使用。

“旋涂式玻璃層”或者“SOG”在下文中理解為是指通過首先將金屬有機或有機金屬前體的旋涂液態層施加到襯底并通過隨后施加熱能熱解得到的透明層的施加。

“標準操作溫度”在下文理解為是指-40℃到+125℃的溫度范圍。

“襯底”在此定義為是指為一種或者多種次級沉積材料提供永久或暫時性基部的任何材料物質。

“襯底溫度”在此定義成指襯底本身被加熱到的本體溫度，但與沉積過程中襯底表面被加熱到的溫度不同。

“表面處理溫度”在下文中理解為是指當形成沉積物時襯底表面的物理溫度，這樣表面溫度是通過襯底來自本體溫度的貢獻以及外部熱刺激、具體包括快速熱退火的施加來維持。

“超晶格”在此理解為是指包含多種有序沉積的介電材料薄膜的復合結構，介電材料薄膜有序沉積以在包含在所述超晶格內部的每種介電材料被制備為具有和超晶格同等厚度的薄膜時，該結構在所述的超晶格結構內產生與這些包含在所述的超晶格結構內的介電材料薄膜的介電或電氣性能本質上不同的介電或電氣性能。

“熱重分析”以及它的縮寫“TGA”定義成指一種測量材料的重量隨著溫度變化和從材料中除去分解產物而如何改變的標準分析方法。

“薄膜”在此定義成指厚度為5到2000納米的表面沉積物。

“厚膜”在此定義成指厚度為2到200微米的表面沉積物。

“過渡金屬”在此定義成指通常人們所理解的定義，即，包含在元素周期表中第III(3)族到XII(12)族的元素的金屬。

“等效氧化物的重量百分比”在下文中理解為表示金屬有機的前體溶液完全爆燃后的剩余金屬氧化物的重量，表示為占爆燃過程前金屬有機溶液總重量的百分比。

“濕金屬有機化學成分”在此定義成指金屬原子結合到至少一種眾所周知的有機分子如烷烴、醇或者羧酸所得產物的金屬部分，其中金屬原子取代了原來有機分子中的氫原子。對于金屬烷烴濕化學成分，金屬原子直接鍵合到碳原子。在醇鹽濕化學成分中，金屬原子取代羥基上的氫原子并通過氧原子與碳原子隔開。在羧酸濕化學成分中，金屬原子取代羥基上的氫原子并通過氧原子與碳原子隔開，但所述碳原子還與另外的一個氧原子雙鍵鍵合。

技術實現要素：

在一實施例中，本發明提供了一種形成無定形材料的方法，該方法包含以下步驟：在溶液中混合液態有機金屬前體，向具有受控氣氛的沉積室內的表面噴射金屬有機前體溶液的液態氣溶膠，將該表面加熱到高于金屬有機前體的分解溫度的溫度，并在金屬有機前體與加熱的表面接觸后使其分解以形成無定形材料。

該方法可以進一步包含使噴射的氣溶膠在與表面接觸前暴露在輻射能中。暴露噴射的氣溶膠的步驟可在與表面相鄰的區域形成熱梯度。該加熱區域熱梯度可以提高噴射的液態氣溶膠的溫度，超過氣溶膠中所有液態溶劑的蒸發溫度。該暴露的步驟可以包括加熱該噴射的氣溶膠使其相分離并從氣凝膠化的金屬有機前體中蒸發液態溶劑。

噴射的步驟可以包括利用決定沉積室內受控氣氛的氣體或氣體混合物。該氣體或氣體混合物可被預熱。

該金屬有機前體可由羧酸鹽、醇鹽、或烷基金屬、或者β-酮化物組成。

在加熱步驟中，該表面可被加熱到250℃以上并低于要形成的無定形材料的結晶成核溫度，或者溫度低于400℃。

該方法可進一步包含通過在受控氣氛內施加熱處理，將已形成的無定形材料的溫度提高至≤450℃，從無定形材料中除去任何殘留的有機材料。該熱處理可與紫外線的施加同時執行。

該方法可進一步包含用隨后的加熱步驟由已形成的無定形材料形成結晶材料。該隨后的加熱步驟可以是快速的熱退火步驟或等離子體退火步驟。該形成的結晶材料具有長度小于100納米的顆粒尺寸。該方法可進一步包含移除形成無定形材料的表面。

該無定形材料可以是金屬氧化物陶瓷，并且受控氣氛可以包含空氣、含有氧氣分壓的惰性氣體混合物、或者含有二氧化碳和一氧化碳化學氧化性分壓的惰性氣體混合物。該無定形材料可以是金屬合金、超合金、半金屬或者半導體，并且該受控氣氛可以包含一種惰性氣體混合物，該惰性氣體混合物含有氬氣、氮?dú)饣驓錃狻⒒蛘叨趸己鸵谎趸蓟瘜W(xué)還原性分壓。

該形成的無定形材料可以在原子級別上具有變化小于<±1.5mol％的元素組成。該形成的無定形材料可以是無定形二氧化硅、銦錫氧化物、砷化鎵、碲化鎘、硅鍺、鍺或銅銦鎵硒化合物。該液態金屬有機前體可在分子水平上被混合，并且該無定形材料可具有在原子級別上均勻細分的元素的化學上精確的混合物。

在另一實施例中，本發明提供了一種用于形成無定形材料的裝置，該裝置包括沉積室、用于向位于沉積室內的表面噴射金屬有機前體液態氣溶膠的噴霧裝置、以及適用于將表面加熱至高于金屬有機前體的分解溫度的溫度的加熱器，其中該加熱器能有效地引起金屬有機前體在與加熱的表面接觸后分解以形成無定形材料。

該裝置可進一步包含用于使噴射的金屬有機前體液態氣溶膠接受輻照的輻射加熱器。該輻射加熱器可形成熱梯度來提高暴露在其中的金屬有機前體的溫度。該熱梯度可適用于提高噴射的液態溶液的溫度使其高于液態氣溶膠中所有液態溶劑的蒸發溫度。

該裝置可進一步包含沉積室內的受控氣氛，其中該受控氣氛和加熱裝置有效地引起與表面接觸的金屬有機前體分解以形成無定形材料。該噴霧裝置可包括用于噴射液態氣溶膠并從而提供受控氣氛的氣體源。該裝置可進一步包含用于在噴射液態氣溶膠之前預熱來自氣體源的氣體的耦合的輔助加熱器。

該裝置可進一步包含提供受控氣氛并適用于通過在溫度范圍為400℃到600℃之間對已形成的無定形材料進行熱處理來除去任何殘留的有機物質的次級烘烤工作臺。該次級烘烤工作臺可包括用于加速從無定形材料中去除去有機物質的紫外光源。該裝置可進一步包含具有受控氣體環境以及能有效地使形成的無定形材料結晶的加熱機構的退火工作臺。該加熱機構可以是快速熱退火機構或者氣氛受控的電離等離子體。

該裝置可進一步包含適用于在一個或者多個沉積室、一個或者多個次級烘烤工作臺、以及一個或者多個退火工作臺之間轉移形成的無定形材料的自動操控系統。該裝置可進一步地包含用于協同運行自動操控系統、一個或者多個沉積室、一個或者多個次級烘烤工作臺、以及一個或者多個退火工作臺的整體控制系統。該裝置可進一步包含適用于提供用于屏蔽表面上的已形成的無定形材料或者反應元素免遭有害氣氛的局部氣體環境的裝置。

本發明的又一實施例提供了一種包含四種或者更多種元素且具有元素組成變化在原子級別上小于±1.5mol％的材料。這些元素在原子水平上具有無定形或者晶體結構。這些元素可以具有晶體結構且其平均顆粒尺寸小于或等于100納米。該材料可包括銅銦鎵硒化合物。

附圖說明

參考附圖，示例性地顯示和說明本發明，其中，

圖1顯示了含有鉍、鉛、銅、鍶以及鈣的液態金屬有機前體的液態前體溶液用熱重分析法測量的分解譜圖；

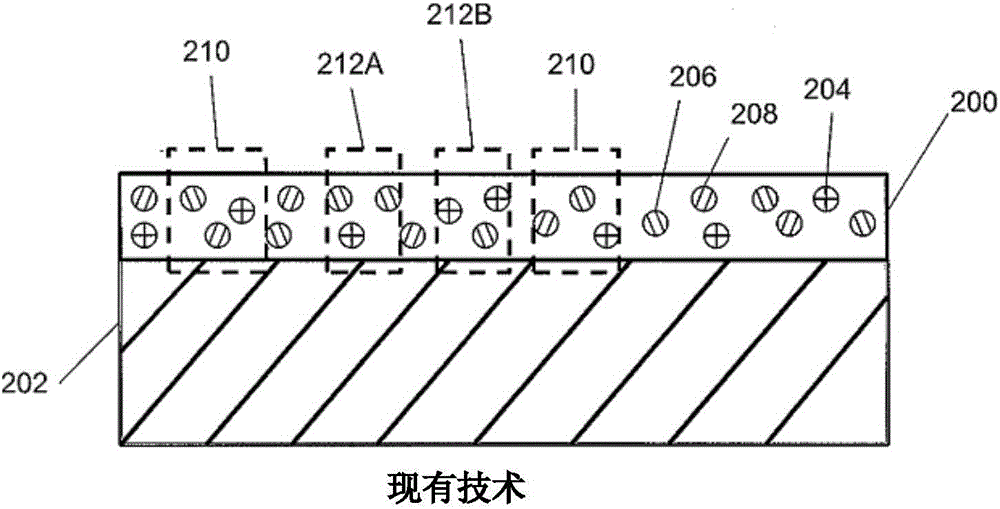

圖2A描述了襯底以及由現有技術方法制備的沉積材料的剖視圖；

圖2B描述了襯底以及按照本發明一實施例制備的沉積材料的剖視圖；

圖3A、3B說明了襯底以及按照本發明的另一實施例制備的沉積材料的側視圖；

圖4A、4B說明了襯底以及按照本發明的另一實施例制備的沉積材料的側視圖；

圖5描述了LCD方法；

圖6顯示了LCD裝置及其總體布局的整體俯視圖；

圖7描述了沉積處理室及其包含在內的總體硬件和處理環節；

圖8為使用單噴嘴的LCD噴霧室的示意圖；

圖9為使用多噴嘴的LCD噴霧室的示意圖；

圖10描述了氣體混合以及用于LCD工藝中的加熱器集合管；

圖11為L(zhǎng)CD方法可選擇使用的烘烤室的示意圖；

圖12為可選擇性地用于LCD工藝以生成結晶層和結晶體的快速熱退火工作臺的示意圖；圖13A、B表示用于在圖6所示的整體裝置中的不同階段裝載及卸載襯底的自動操控系統的俯視圖和側視圖。

具體實施方式

本發明總體上涉及一種形成極高質量材料(金屬氧化物/陶瓷、金屬/超合金、半導體)的材料生產系統，當這些高質量材料被整合到任意的襯底材料之上時，不論其成分有多復雜，其整個材料內部、理論密度、納米級微觀結構(顆粒大小可控制為納米級物理尺寸)以及其超常的表面張力(大于材料本身的抗張強度)都具有在原子級別上化學均勻的元素組分獨特的特點。這些高質量材料通常生成的沉積速率以密爾(25.4微米)每分鐘計算。液相化學沉積(“LCD”)包含三個常規流程步驟：

通過在正確配置的沉積室內被加熱到低溫(200℃到600℃,優選250℃到400℃)的永久的或可分離的襯底上，應用液態金屬有機前體氣溶膠噴霧法，優選羧酸鹽前體，形成無定形沉積物；

利用烘烤步驟除去殘留的有機材料，該步驟可在或可不在獨立的沉積室內，該步驟加熱無定形沉積物至溫度為400℃到650℃，優選400℃到450℃，以及，

當需要將無定形沉積物轉換成結晶型或者多晶結構時，可選擇的快速熱退火步驟，優選等離子體退火步驟。

該次序通常用于每進行一次形成從1μm到25μm的單層，盡管可能施加大于或小于指定的厚度并且這樣制成的任意厚度應被視為本發明的一個實施例。重復該次序直到沉積材料的所需厚度大于單次次序的典型厚度。

更具體地，本發明涉及一種裝置及其相關的方法。該裝置整合了同一工具附件內上述提及的流程步驟的不同水平的冗余，因此這種流程次序可以通過使用“拾取和放置”轉換系統，例如一種自動裝置，可被應用于多種襯底(不同的材料以及形狀因子)。

本申請通過參考引用的方式將包含在以下文獻中的所有的內容結合于此：美國專利申請?zhí)?1/626,840，申請日2007年1月24日；美國專利申請?zhí)?1/243,422('422申請)，申請日2005年10月3日，現美國專利號7,405,698；美國專利申請?zhí)?1/479,159('159申請)，申請日2006年6月30日；以及美國專利申請?zhí)?1/620,042('042申請)，申請日2007年1月4日。

'422申請總體上描述了與以下方法和實施例相關的創新技術，即描述了施加二氧化硅和其他電介質氧化物通過低溫氣溶膠噴霧在犧牲襯底或半導體裝置表面上形成超材料電介質、天線模塊、電氣互連結構以及人工磁性表面層。'159申請總體上描述了與以下方法和實施例相關的創新技術，即描述了施加二氧化硅和其他電介質氧化物通過低溫液態氣溶膠噴霧以及/或者蠟基噴墨技術在有機或陶瓷互連結構內部植入被動元件(電阻、電容以及電感線圈)。'042申請總體上描述了與電源管理電路模塊的構建相關的創新技術，該技術使用通過低溫氣溶膠噴涂以及/或者蠟基噴墨技術在半導體裝置或犧牲襯底表面制造的嵌入式被動元件。

德羅什蒙(de Rochemont)等人(美國申請?zhí)?,707,715；5,866,252；6,027,826；6,037,068；6,143,432；6,323,549；6,553,646；6,742,249)教導了液態前體沉積技術，該技術首先形成金屬有機液態薄膜，該薄膜隨后利用后續的工藝處理被干燥、熱解并結晶，在通過包含在液態前體溶液中的多組分金屬有機前體的連續反應引發生成的薄膜的微觀質量上施加基本局限。

納米技術長期以來承諾通過在給定材料的尺寸被約束到納米級物理尺寸時引入獨特觀察到的新穎功能性質建立新的生產標準。簡言之，基本上所有的材料在它們的物理尺寸減小到納米級顆粒時，發現其功能性質急劇地改變。例如銅，在大尺寸時是一種超常導電體，作為納米顆粒時變成高度絕緣的。其它一些在大尺寸時不是十分有用的材料系統在納米級時展示出十分獨特以及不同尋常的性質，賦予其設計更高的技術系統和組件的價值。遺憾的是，只有當材料的物理尺寸足夠大被應用于市場時才具有經濟價值。直徑為10到70納米的顆粒表現出有限的經濟承諾，因?yàn)橛糜谑箤⑺鼈內诤系轿锢沓叽缱銐虼蟮奖挥行?yīng)用的材料中的傳統燒結方法，會產生減弱或者消除其納米級別功能性質的微觀結構。因此，一種高效的、高速的生產具有宏觀的物理尺寸但同時具有納米級別的功能性質的材料的制造工藝是十分需要的并且是本發明一個優選的實施例。

總體上，組分復雜的材料被賦予比低復雜性材料優越的功能性質。組分復雜的材料更難于制造并且從而承受低收益率過程，因?yàn)槔弥暗姆椒y于使所需要的復雜組分在生產的材料主體內保持原子級別的化學均一性。隨著制造公差的嚴格以及設備形體尺寸的減小，或者當制造系統的目的是控制生產出的材料的顆粒大小的物理尺寸為小于或等于50納米時，原子級別的化學均一性顯得日益重要。原子級別上化學精度的缺乏是導致形態學相分離的直接原因，其導致材料內部功能性質的不均勻分布，及其由其生產的組件寬松的公差，以及在材料或組件最終所應用的系統和生產過程中較低的可靠性。因此，開發出生產具有高性能、組分復雜的材料、作為獨立整體，或者作為沉積層或壓層整合到有附加價值的產品上，而不以所需的化學復雜性為條件地具有原子級別的化學均一性為特征的物品的方法以及裝置是十分必要的并且是本發明的優選實施例。

開發在成分復雜或者不匹配的材料整合到高附加價值的物理結構或者獨立主體中時處理步驟的數量減少到最小的水平并使生產過程能夠高度自動化的新穎的生產方法也是必要的。

通常更高性能價值的材料不能被整合到更高價值的產品以及/或者設備，因?yàn)樗鼈兣c襯底“不匹配”，所以產品的設計限于可以使用傳統的生產方法整合在一起的較小集合的非-不匹配材料。因此需要具有一種生產方法和裝置用于所述方法，所述方法允許不匹配材料被整合到堅固的復合體上。

此外，現有技術所報道的方法限制了固體氧化物的沉積速率，通常約為每小時幾微米或者更少。本發明通過詳細說明使液態前體溶液霧化作為液態氣溶膠而不是氣相蒸汽進入沉積室內的裝置，而且，進一步地，教導方法來設計所述沉積室使其具有熱能屬性以致所述液態氣溶膠被轉變成蠟基納米顆粒的氣溶膠，蠟基納米顆粒的氣溶膠進而在被加熱到使所有分子前體同時沉積的溫度的襯底上或與之緊鄰處分解，解決了這些缺點。本發明由此提供了一種通過在潛在的成核區域建立更均勻的化學動力學條件，生產在整個沉積物中具有原子級別化學均一性，并且由此具有更好的對顆粒尺寸的控制的薄膜、厚膜以及大塊材料的方法。此外，本發明實現了更高的沉積速率，約為每分鐘幾密爾，或者幾十微米的沉積氧化物材料。

現參考圖1-4，相對于現有技術，闡明了本發明的主要特征和優勢，以及由此衍生的優選的實施例。圖1描述了可用于制備成分復雜的鉍-銅酸鹽(bismuth-cuprate(Bi-Pb-Sr-Ca-Cu-O))超導陶瓷材料的液態前體溶液的熱重(TGA)分析譜圖。下方的曲線100描述了一滴液態前體溶液的重量如何作為溫度的函數而改變。上方的曲線102，其為100的一階導數，被用來分別地表示溶劑的蒸發溫度104以及銅、堿土金屬元素(鈣和鍶)和重金屬元素(鉍和鉛)的金屬有機前體的分解溫度106、108、110。盡管多種金屬有機或有機金屬化合物，如羧酸鹽、醇鹽、烷基金屬以及β-酮化物可被用作液態前體溶液的組分，低揮發性的羧酸鹽化合物，例如溶于2-乙基乙酸(2-ethylhexanoic)的2-乙基乙酸鹽(2-ethylhexanoates)由于如下原因是本發明的一個優選實施例。首先，金屬有機化合物基本上是非揮發性的，在很窄的溫度范圍112會分解且基本上是不揮發的。如圖1所示，用過渡金屬例如銅形成的2-乙基乙酸鹽(2-ethylhexanoate)化合物，具有在250℃或250℃左右的分解溫度104。類似地，用堿金屬和堿土金屬例如鋰、鈣和鍶形成的2-乙基乙酸鹽(2-ethylhexanoate)，各自具有在250℃到300℃之間的分解溫度106和108，而用重金屬元素形成的2-乙基乙酸鹽(2-ethylhexanoate)將在溫度為300℃到350℃之間分解。2-乙基乙酸鹽(2-ethylhexanoate)的極低揮發性使其很難被氣化用于通常的CVD(化學氣相沉積法)用途。這些分子化合物偏向于爆燃而不是從它們被固定的表面蒸發。也就是說，當在氧氣氣氛中加熱到溫度高于其分解溫度時，這些化合物中的有機配體會自發地燃燒成二氧化碳、一氧化碳、水以及低級烷基基團，且不會帶走前體中的金屬原子，隨后金屬原子以元素形式或者作為金屬氧化物沉積在襯底表面上，其取決于分解過程中的包圍氣氛。前體的這些性質(極低的揮發性以及窄的分解溫度范圍112)使包含任意多種不同種類的元素金屬有機前體的混合物在分子水平上混合并轉移到襯底表面，并以比傳統的ALD、PVD或CVD工藝、或者它們的等離子體增強的變型(plasma-enhanced variants)的化學均一性和組分控制程度更高地分解。

液態前體溶液施加和分解的方式是描述LCD和MOSD方法之間的重要質量差別的本質區別。兩種方法都利用液態前體溶液使金屬有機前體固定在襯底表面。兩種方法都提供了使金屬有機前體在液態前體溶液中以分子水平混合以確保比可能利用的標準工業方法的組分控制以及化學均一性程度更高的方法。兩種方法都分解襯底表面上固定的金屬有機前體來形成任意高化學復雜度以及組分控制程度的沉積物。主要區別在于前體的分解方式以及由此得到的組分均一性的級別提高。

MOSD方法通過浸漬、噴涂、旋涂以及任何能形成液態薄膜的相似方式使金屬有機前體最初固定為必須在環境溫度下形成的液態薄膜。該液態薄膜隨后被暴露于溫度為200℃到500℃的熱環境，該熱環境然后使金屬有機前體分解成其元素或金屬氧化物的類似物來形成沉積物。MOSD技術允許使用在如圖1所示的很窄的溫度范圍112能夠完全分解的金屬有機前體。然而，當襯底表面的溫度從環境溫度升高至超過具有最佳熱彈性的金屬有機前體的分解溫度時，MOSD不能避免金屬有機前體的“相繼分解”。相繼分解造成在較低溫度下分解的金屬有機前體先于其它在較高溫度下分解的其他金屬有機前體分解形成其元素或金屬氧化物等同物。如圖2A所示，相繼分解會導致在沉積材料200中形成明顯的單元素相分離區域，這也同樣適用于襯底202。較低分解溫度的前體會分解并脫離溶液，并在殘留的液態薄膜中的其它前體的分解過程開始之前，較低分解溫度的前體會聚集成分離的“低溫”單元素相分離域204。較低溫度的單元素相分離域通常包括過渡金屬或過渡金屬氧化物的元素群集。類似地，中等分解溫度范圍的前體會分解并脫離溶液，并聚集成“中間溫度”相分離域206。中等相分離域通常包括堿和堿土金屬或金屬氧化物的相分離群集。它們會在殘留的“更高溫度”相域208之前形成，“更高溫度”相域通常包括重金屬或重金屬氧化物的相分離群集。

這些不同的分離相域群集204、206、208典型地具有納米級尺寸并且通常貫穿沉積物隨機分布。它們的納米級尺寸使其能以比粉末加工更高程度的組分均一性燒結到所需的組分中。隨機分布會貫穿大部分沉積物創造組成平衡的微體積210。這些組成平衡的微體積210局部包含具有所需晶體精確組成的聚集的原子分布，即使聚集的原子分布在微體積內部被再分為不同的單相區域群集204、206、208。這些微體積內部的組成平衡分布有利于通過隨后熱能的應用驅動成核過程產生所需晶相的化學動力學。然而，即使是隨機分布，也會在沉積物內部造成一定數量的組成不平衡的微體積212A、212B，其中依次分解的過程會產生不包含所需晶相的精確組成的聚集分布的分離的相域群集204、206、208。由于組成不平衡的微體積212A、212B包含局部缺陷以及過剩的一個或多個不同的單相區域群集，它們不會在后續的成核過程中產生局部在微體積內部的所需的晶體。這些組成不平衡的微體積212A、212B在沉積物內部產生形態學上的相分離，這被觀察為沉積物中不同的材料相以及/或者不均一的晶粒分布。它們也局部地改變了沉積物的功能性質，使得由這些材料生產的組分中能夠被保持的公差惡化。

較快的升溫速率能最小化分離的單相域群集的物理長度和數量，但由于溶劑和前體實際是在表面蒸發，通常會產生具有非常差的外觀質量的沉積物，不適合大多數的應用。

LCD通過在襯底表面固定金屬有機前體的同時使其分解避免了現有技術的這些缺陷。以下為更詳細的描述，這可阻止單元素相分離域群集204，206，208的出現，由此保證材料沉積物內部的固相微體積內具有原子級別重復的聚集組分。這是通過在施加液態前體溶液作為氣溶膠噴霧之前加熱襯底實現的。襯底202需要被加熱至沉積表面216具有足夠使施加在其上的所有金屬有機前體同時進行瞬時分解的表面處理溫度。如圖1所示，一系列充分的襯底表面處理溫度114可由熱重分析確定。表面處理溫度范圍116的下限稍高于最高熱彈性的金屬有機前體110的分解溫度。表面處理溫度范圍118的上限通常由沉積薄膜的表面質量決定。然而，上限顯著低于(約100℃)造成沉積材料結晶的任意成核過程的溫度是本發明的一個優選的實施例。如圖2B所示，這種范圍的表面處理溫度114可使沉積物在襯底202的沉積表面216上形成具有原子級別的化學均一性的無定型固體214。盡管該范圍的表面處理溫度114取決于液相前體溶液的組成，但通常范圍為200℃到600℃，優選范圍為250℃到400℃。

利用LCD首先形成具有原子級別組分控制的化學精確的無定形沉積物的能力服務于兩個具有重大創新價值的主要目標。如圖3A和3B所示，通過隨后足夠引發無定形沉積物內部成核過程的熱能的應用，沉積物內缺乏任何結晶相允許在沉積材料302內部形成納米級的微觀結構300，但其持續時間足夠短限制了所產生微觀結構的顆粒尺寸為小于100納米，優選地為小于50納米。成核熱能可通過插入由沉積材料302以及襯底306組成的整個復合體304到烤箱內部施加，將熱能用于復合體304的所有部分，或者利用快速熱退火過程主要加熱沉積材料302。快速熱退火過程、優選電離等離子體退火過程的應用是本發明的一個優選的實施例，因?yàn)樗峁┝吮砻嫣幚頊囟燃捌涑掷m(xù)時間的更好控制。用于給定的沉積材料302的成核熱能取決于沉積物的化學組成。然而，通常保持的溫度范圍為600℃到1200℃，成核熱能會產生襯底或表面處理。當通過應用烤箱的方法時，成核熱能的持續時間為少于10分鐘，優選為少于5分鐘，當通過快速熱退火過程實施時，其持續時間應少于60秒，優選為少于30秒。

本發明從而允許沉積材料302包含大到足以具有經濟價值的宏觀尺寸的材料本體，這是因?yàn)槠湮⒂^結構被處理成包含致密的納米級晶粒300網絡，同時被賦予它的納米顆粒等同物的功能性質。沉積材料302可包含復雜金屬或超合金或復雜半導體，如用于構筑太陽能電池玻璃的銅銦鎵硒(CIGS)。在本例中，LCD氣溶膠在化學還原氣氛中被施加到襯底304上，該氣氛含包括但不限于氬氣、氦氣、氮?dú)獾亩栊詺怏w或者一種惰性氣體與氫氣或一氧化碳的混合氣體組成的混合氣體，或者有一氧化碳和二氧化碳的化學還原氣體分壓的混合氣體，或者是其它的還原性氣體。沉積材料302可由復雜陶瓷或電陶瓷組成。在本例中，LCD氣溶膠在氧化氣氛中被施加到襯底304上，該氣氛包括氧氣、一種惰性氣體與氧氣的混合氣體、有二氧化碳和一氧化碳分壓的化學氧化性混合氣體、或者一種惰性氣體與有二氧化碳和一氧化碳分壓的化學氧化性混合氣體組成的混合氣體。

沉積材料302可通過在襯底表面保持為層片而被整合到更高價值的產品中。或者，如圖3B所示，如果足夠量的材料被沉積到自立的犧牲襯底上，襯底可以隨后被分離并產生具有納米級微結構300和功能性質的獨立的材料本體308。

現參考圖4A、4B闡明本發明的另一實施例，本實施例允許開發由具有沉積在它的一個或多個表面上的不匹配材料404的襯底402組成的復合體400。不匹配材料可包含任意大尺寸的微觀結構406。就是說，它所具有的顆粒尺寸范圍為1納米到500微米。復合體通過首先在襯底402上施加無定形LCD沉積物408，隨后應用快速熱退火過程410、優選利用電離等離子體，提供足夠的熱能提高無定形LCD沉積物的表面處理溫度至成核溫度而被處理。然而，持續時間被限制在足夠短使成核過程不能穿透超過到小于無定LCD沉積物408的厚度的穿透深度412的持續時間范圍內。這能使無定形邊界層414作為兩種不匹配材料的機械界面。無定形邊界層414與襯底402的表面粘附力始終大于不匹配材料404的抗張強度。

現參考圖5-12更好地描述LCD工藝及實施該工藝的優選裝置。LCD工藝提供了使多種液相化學沉積前提材料作為單層在整個襯底表面或沉積在襯底表面的選擇性區域的方法。如圖5所示，LCD材料的制備從溶液的準備步驟開始，該步驟包括金屬前體與羧酸溶劑、優選地為5級或者更高級的羧酸溶劑反應，形成羧酸鹽溶液500A,500B,...,500N，使每種化學元素合并到最終的沉積物中。盡管羧酸鹽是優選的前體化學成份，但LCD工藝并不限于使用完全由羧酸鹽組成的液相前體溶液。在某些情況下，由于材料純度或者化學穩定性的原因，當與其它金屬有機鹽互溶時可優先選擇使用醇鹽或β-酮化物前體。

當目標是制造單一組分(一種金屬氧化物)時，可使用單一組分的溶液，當需要合成混合的金屬氧化物材料時，可準備多種單組分溶液。兩種羧酸鹽，2-乙基己酸鹽以及新癸酸鹽，由于其優越的液相成膜性及高效的熱解性質被優先選擇。優選形成羧酸鹽的方法包含通過真空蒸餾和過濾驅動所述羧酸與初始的高揮發性低級別前體、如醋酸鹽的交換反應。盡管醋酸鹽是適用于LCD方法的低級別前體的代表，其它的高揮發性低級別的前體也可以不受限制地被使用。某些金屬或半金屬，如鈦或硅，與羥基(OH)有很強的親和力，并具有LCD方法所需的理想的化學性質，如果這些化合物被暴露在即使是微量的氧氣或水蒸汽中，這些化學性質會被永久性地破壞。在本例中，使這些空氣/濕度敏感的化合物在干燥、惰性氣體氣氛如氦、氬氣氛或干燥的氮?dú)鈿夥罩蟹磻?yīng)，并在手套式操作箱中包裝、儲存、處理這些溶液是必要的。在本例中，惰性氣體應該作為凈化氣體引入真空蒸餾塔。

反應溶液然后被測定以確定精確的摩爾濃度502A，502B，...，502N。電感耦合等離子體原子發射光譜法(ICP-AES)是優選的測定方法。當需要多組分電陶瓷材料時，測定的溶液隨后被滴定并徹底混合以形成包含已知在噴涂沉積后能產生所需的化學計量學的摩爾化學計量學混合溶液504。在混合了多種前體后混合前體溶液再次被過濾。溶液的化學計量學與沉積物的化學計量學不同并主要取決于沉積系統的特殊性質。前體溶液可能必須富含特定的金屬陽離子濃度，在沉積過程中，這些離子可能傾向于更高的損失率；然而，當嚴格控制所有的工藝參數時，金屬離子的損失率可精確預測。用高等級的羧酸鹽溶液制備的溶液能溶解高摩爾濃度的羧酸鹽。溶液中的金屬密度根據它們的等對等氧化物的重量百分比(wt％對等氧化物)來更方便地表示，其允許快速計算以確定給定數量的溶液將生成多少固相氧化物材料。例如，具有10％對等氧化物的重量百分比的100gms的溶液，在完全沉積后將產生10gms的金屬氧化物材料。總體上，建議準備的溶液對等氧化物的重量百分比的范圍為0.001％到25％，優選為0.1％到20％。當使用液相氣溶膠噴涂沉積法制備薄膜材料(厚度小于1微米)時，優先選擇稀溶液(對等氧化物的重量百分比為0.001％到1％)。當制備前體蠟、厚膜(1微米<沉積物厚度<1毫米)或者大塊材料(厚度>1毫米)時，優先選擇對等氧化物重量百分比為1％到25％的較高濃度的溶液。使用用于幕式涂覆工藝，或者用于全部覆蓋襯底表面的整體涂覆工藝的液態氣溶膠噴涂法506，準備的溶液隨后可以被沉積到加熱到溫度為200℃到600℃，優選為250℃到400℃的襯底上。沉積物隨后在溫度為400℃到650℃，優選為400℃到450℃的條件下經過烘烤步驟508，以除去沉積工藝后殘留在沉積物中的任何有機材料。包含干燥空氣，諸如氮?dú)狻⒑狻鍤獾鹊亩栊詺怏w，諸如氧氣、一氧化碳和二氧化碳的混合物等有或沒有氧化還原氣體分壓的氣體的受控氣氛可以被用于氣溶膠的噴涂和沉積過程，來控制沉積材料的氧化狀態，以加速殘留有機化合物的除去或保護襯底或沉積物的反應界面。

烘烤步驟508也可包含快速熱退火步驟。通常，沉積材料在烘烤步驟508后保持為沒有明顯結晶的固態溶液。當需要將沉積材料變成具有精確控制的微觀結構的先進結晶狀態時，可選擇應用熱退火步驟510，優選應用快速熱退火步驟。進一步優選使用包括電離氣體等離子體的快速熱退火步驟，基于以上所述的同樣原因，其使用受控氣氛。

現參考圖6-圖13描述最佳實施LCD工藝的裝置。圖6顯示了該裝置600的總體俯視圖以及總體布局，其具有至少1個噴霧沉積站600A、600B和600C，至少一個烘烤工作臺602A、602B和602C，至少一個可選的快速熱退火工作臺604A、604B和604C，自動放置裝置606A和606B以及用于電源、氣體、控制系統和化學路線的一般網絡布局608。該可選的快速熱退火工作臺，優選是電離等離子體退火工作臺，只有在需要使無定形的LCD沉積物結晶成高級的或受控的微觀結構時才使用。盡管有可能將所有的這些功能整合到單個工藝處理室，但當使用自動系統將襯底在特定的過程室之間進行傳遞、允許多種襯底同時處理時，可以提高經濟指標。為了這個目的，網絡布局608可包括用于完成裝置600自動化的所有必需的計算機和自動控制裝置。如前所述的裝置可具有它的工藝區段和自動控制系統。通過各種IO總線連接到一個或多個中央處理器，這樣形成材料的運動和過程可被優化。該處理器可位于傳統計算機或者可編程序邏輯器中。此外，適合該任務的其他類型的邏輯硬件和軟件也可利用。

圖7是對沉積處理室700和包含在內的通用硬件和過程區段的描述。利用噴嘴總成701將液態化學前體溶液霧化和噴射到室內形成液相氣溶膠。化學前體溶液可通過任意合適的源被供給噴嘴總成701。包含在側板內的熱源702A和702B是角度可調的節紅外(IR)加熱器，其用來生成促進前體分解的內部過程區域。保護IR加熱器免受百葉窗704A和704B的氣溶膠超范圍噴涂。該內部過程區域是優選的實施例，但不是本發明的實質要求。

內部過程區域706、708、710、712具有描述LCD噴霧室700內部LCD氣溶膠噴霧的不同相區邊界層的等溫線714、716和718的特征。第一等溫線714被優選設定溫度為120℃到180℃之間，其取決于噴霧室700內部應用的液態前體溶液的化學成分。第一等溫線714的目標是在內部過程區域706和708之間產生明顯的相界面，這樣包含在霧化液態氣溶膠的液滴內的任一溶劑隨著它從內部過程區域706傳遞到內部過程區域708將開始從液滴中蒸發。第三過程區域710由等溫線716描繪，該等溫線大于200℃。等溫線718代表噴霧沉積室700內的相空間，在這里溶劑從霧化液滴實質蒸發。如上所述，羧酸鹽前體的使用，尤其2-乙基乙酸鹽(2-ethylhexanoates)和新癸酸鹽前體是用于LCD方法優選的液態前體化學成分，因?yàn)樗鼈兊牡蛽]發性(基本上是0)可讓溶劑從圖1中的峰104所示的金屬有機化合物蒸發掉。此外，隨著溶劑從液態氣溶膠液滴蒸發，這些長鏈有機化合物施加很強的范德華力保持殘留的蠟狀內部完整的不同的金屬有機化合物的分子水平的細分。第四內部過程區域712位于等溫線718和襯底基座720之間，該內部過程區域712被加熱到溫度范圍為200℃到500℃之間。隨著金屬有機前體被固定在襯底表面上，內部過程區域712可引起蠟狀前體顆粒的同時分解。LCD工藝緊在所有前體同時沉積之前保持混合前體為具有在分子水平上細分的精確的金屬有機化學計量學的完整蠟狀顆粒的能力是提供在襯底表面形成具有精確組成和原子級別元素均一性的材料沉積物所經路徑的方法。

接近噴霧室的輔助系統722(顯示為概括示意圖)包括電源供應器、溫度傳感器和往返CPU/控制器總線的其他控制信號。噴霧沉積室700內的附加的硬件組件是：

(可選的)圖案掩模724，通過該圖案掩模材料被噴射形成選擇性地位于襯底728表面上的沉積物726。

被噴射材料的襯底或者目標728。

高度精確的襯底溫度控制器730

裝置731，其在沉積過程中通過襯底所在的基座720在表面上產生電磁場。

冷卻捕集器732，在其中，超范圍的噴涂和來自于該方法的其他廢棄材料/分解產品被收集。

排氣系統，用箭頭734A和734B表示，該排氣系統除去溶劑氣化物和來自沉積室的其他輕質廢物，以及，

氣體混合歧管736也用來加熱處理氣體至溫度范圍為90℃到180℃來促進來自噴霧室內液滴中溶劑的分離。

盡管襯底表面上的沉積材料726的選擇性圖案是本發明的優選實施例，當需要在整個襯底表面上“無限制沉積(blanket deposition)”時，其也可以選擇性除去。

圖8A、8B和9是用于LCD工藝的噴霧部分(800A(側視圖)和800B(仰視圖))內硬件的表示。部件802表示需要提供氣體和液相化學成分到噴嘴群集800A、800B的各種軟管和電纜，而裝置804代表包含至少一個噴嘴的總成，并且裝置806提供電源和控制信號系統。

圖8B表示噴嘴總成804的仰視圖。盡管本發明描繪的方法總體上需要一個噴嘴在變化的高度輸出以能夠覆蓋整個襯底區域，但在這里描繪的該裝置和工藝也允許多個均勻但高度變化的噴嘴同時地分配材料穿過如圖9所演示的較大的區域。該噴嘴總成也可以用來通過總成內的單噴嘴選擇性地分配特定的金屬有機化學成分。

圖9顯示除了多噴嘴使用之外與圖7類似的沉積室的示意圖。圖9的內部過程區域901、902和904代表如同表示在圖7中的相同的內部過程區域706、708、710、712。當LCD關于被運用到大面積襯底時，使用多噴嘴912，該沉積材料908更均勻地分布到襯底910上。

圖10是氣體混合和加熱器歧管的示意圖，該氣體混合和加熱器歧管可被用于提供氣體給在此描述的各種噴嘴。利用加熱的混合處理氣體使液態前體溶液在諧振空氣腔內霧化是本發明優選的實施例。定向流動1002代表各種處理氣體供給到螺線管控制閥總成1004內。不同的氣體可以通過該螺線管控制閥總成1004被允許進入到混合歧管1000。混合氣體1006通過連接件1008從歧管1000傳遞到氣體加熱器歧管1010，在這里它們和專用的氮?dú)鈨艋┙o1012被加熱并通過線路1014A和1014B被分配給噴嘴群集814(圖8)和912(圖9)。

在此定義的裝置可以連續或者脈沖噴霧模式操作。在沉積過程期間，應用混合處理氣體的選擇取決于沉積材料和任何其他可被預沉積在襯底表面上的材料的氧化還原化學性質。例如，當沉積復合陶瓷材料時需要使用氧氣氣體混合物作為氧化劑。然而，如果襯底由銅構成或者有銅選擇性地沉積在它的表面上作為跟蹤導體，氧氣的存在，即使是稀釋濃度，也將破壞包含在襯底上或內部的銅的導電和機械性能。因此，更需要利用一氧化碳和二氧化碳的氧化分壓比例來調節噴霧室內氧化還原化學性質，而不改變易于被氧氣氧化或者不可恢復的破壞的任意襯底組分的狀態。

圖11是該裝置的烘烤工作臺1100的透視圖，該烘烤工作臺包括像加熱板、烘箱、IR或者電氣裝置這樣能夠產生大于400℃溫度的任何合適的加熱裝置。烘烤工作臺1100用來從LCD沉積物1102中除去殘留的有機物質。烘烤工作臺1100被描述為帶有垂直滑動門1104和加熱元件1106的烘箱，該加熱元件能夠加熱沉積材料1102至所需的400℃到600℃的溫度，優選地，400℃到450℃。利用位于烘烤工作臺1100內的紫外線光源1110來促進殘留的有機物質從沉積物1102中除去是進一步的改良。部件1112表示電源、加熱和控制該單元和它的氣氛所需的的電纜、軟管和其他CPU接線。

圖12是可選擇的快速熱退火工作臺1200的透視圖，優選為電離等離子體退火工作臺，也叫作活性離子腐蝕(RIE)裝置。該快速熱退火工作臺1200配備垂直的開門1202。這個裝置也可以是任何像氣體、IR或者UV烤箱這樣更標準的快速熱退火裝置。氣體進口1204A和1204B以及電極1206是通常用于這類工藝中來生成等離子體的部件，該等離子體隨后用來使已經被沉積在襯底1208上的材料退火。與大多數RIE裝置一樣垂直門內的檢視區1210是標準化的。部件1212表示需要控制和實施該工藝的電纜和水管設施工程。

圖13A顯示了自動襯底轉移車1300的俯視圖，該自動襯底轉移車1300具有一對安裝在軌道系統1301上用于在處理工作臺之間移動襯底的自動襯底轉移裝置1302A、1302B。自動轉移裝置1302A、1302B可包括用于接合襯底的一個或多個可擴展的操縱裝置，該裝置進一步地是可轉動的，能夠在任意方向上拾取和放置襯底。

圖13B顯示了車1300的側視圖，其中自動裝置1302B位于不同的位置。顯示在圖13B的自動裝置1302A、1302B帶著兩個可擴展的操縱裝置1303A、1303B和氣體噴嘴1305A、1305B。有時化學地隔離被轉移到擴展端操縱裝置1303A、1303B上的襯底表面來阻止表面的環境污染是必要的。這通常使用由氣體噴嘴1305A、1305B產生的氣幕實現。車1300被安裝在車輪1306上并且通過包括在車1300內部的電動機(未示出)移動。連接器1308A表示電源和與CPU、傳感器和用于車1300自動控制的其他控制器的控制連接。借助于定位銷1304A、1304B，自動車在不同工作臺的精確安置可進一步被增強。用于氣體噴嘴1305A、1305B的氣體供應可在車1300上被內部執行或者通過連接器1308A提供。

本發明在上文參照公開的實施例被說明性地描述。本技術領域的技術人員按照權利要求所限定對公開的實施例做出的各種修改和變化，而不背離本發明的范圍。
