本發明涉及一種標芯工裝，特別是一種用于3D打印砂芯的標芯工裝。

背景技術：

由于3D打印可實現各種復雜結構砂芯打印，無需考慮傳統工藝的起模和撤料問題，故該工藝方法基本可實現各種復雜結構鑄件的鑄造。但3D打印砂芯存在不易穿插芯骨、放置冷鐵等劣勢，在一些鑄件生產過程中，由于不能提前預埋標芯芯鐵，內腔芯和上砂型之間沒有接觸，且與下砂型之間不能進行剛性固定，當金屬液進入型腔之后，在金屬液的浮力作用下，內腔芯將會發生漂芯現象，引起鑄件輪廓尺寸變化和嗆火等情況，嚴重影響鑄件質量，甚至導致報廢。現有必要設計一種能夠用于3D打印砂芯的標芯工裝。

技術實現要素：

針對相關技術中存在的問題，本發明的目的在于提供一種用于3D打印砂芯的標芯工裝，以防止由漂芯引起的鑄件尺寸偏差和嗆火問題，提高鑄件質量。

本發明的一方面提供一種用于3D打印砂芯的標芯工裝，包括：標芯擋板；一端垂直連接至標芯擋板的連接螺桿；螺紋連接至連接螺桿的另一端的螺母。

根據本發明，在標芯擋板與螺母之間的連接螺桿上套設有墊片。

根據本發明，標芯擋板由20mm厚的鋼板制成。

根據本發明，標芯擋板與連接螺桿通過焊接方式連接，并且所有焊縫均為滿焊，焊腳的高度至少為15mm。

本發明的另一方面提供一種鑄造模具，包括：下砂型；設置在下砂型中的內腔芯；用于連接下砂型和內腔芯的標芯工裝，標芯工裝為上述的用于3D打印砂芯的標芯工裝。

根據本發明，下砂型的底部由下至上依次設置有擋板旋轉槽、擋板定位槽和第一工裝安裝孔；擋板旋轉槽構造為直徑大于等于標芯擋板的長度的圓孔；擋板定位槽構造為寬度比標芯擋板的寬度大1-2mm，長度小于等于擋板旋轉槽的直徑的條形槽；第一工裝安裝孔構造為直徑比連接螺桿的直徑大20mm以上。

根據本發明，內腔芯包括：貫穿內腔芯并與第一工裝安裝孔對準的第二工裝安裝孔，以及對應于第二工裝安裝孔設置在內腔芯的頂部的填砂槽。

根據本發明，第二工裝安裝孔的直徑與第一工裝安裝孔的直徑相等。

根據本發明，標芯工裝的螺母和墊片容納在填砂槽中，并且連接螺桿的上端部的高度小于內腔芯的頂表面的高度。

根據本發明，填砂槽填充有型砂，型砂覆蓋螺母、墊片和連接螺桿的上端部。

根據本發明，鑄造模具還包括設置在下砂型的上方的上砂型，上砂型與下砂型和內腔芯之間形成型腔。

本發明的有益技術效果在于：

本發明的用于3D打印砂芯的標芯工裝能夠?qū)㈣T造模具的下砂型和內腔芯固定連接，從而使得內腔芯在澆注過程中不會漂芯，因而防止了因漂芯引起的鑄件尺寸偏差和嗆火問題，提高了鑄件質量。

附圖說明

圖1是本發明的用于3D打印砂芯的標芯工裝的示意圖。

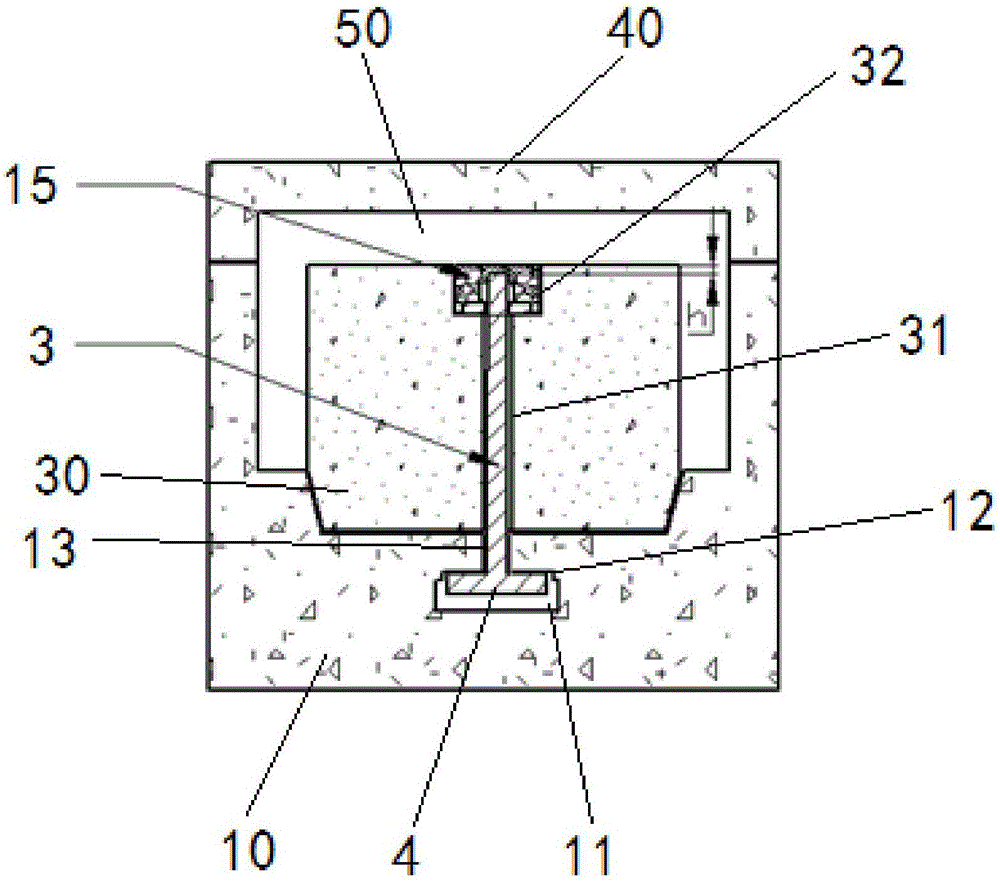

圖2是本發明的鑄造模具的示意圖。

具體實施方式

參照附圖說明本發明的代表性實施例。

參照?qǐng)D1，本發明的用于3D打印砂芯的標芯工裝20，包括：標芯擋板4；一端垂直連接至標芯擋板4的連接螺桿3；螺紋連接至連接螺桿3的另一端的螺母1。在標芯擋板4與螺母1之間的連接螺桿3上套設有墊片2。標芯擋板4由20mm厚的鋼板制成。標芯擋板4與連接螺桿3通過焊接方式連接，并且所有焊縫均為滿焊，焊腳的高度至少為15mm。本發明的用于3D打印砂芯的標芯工裝能夠?qū)㈣T造模具的下砂型和內腔芯固定連接，從而使得內腔芯在澆注過程中不會漂芯，因而防止了因漂芯引起的鑄件尺寸偏差和嗆火問題，提高了鑄件質量。具體而言，標芯工裝20呈T字型，結構由四部分組成。螺母1是用于工裝的緊固，保證砂芯和外型之間有剛性的接觸和連接，防止砂芯漂動。墊片2，材質為高強度鋼材，是為了增大螺母1和內腔芯30之間的接觸面積，提高標芯可靠性。連接螺桿3，材質為高強度鋼材，起連接兩端結構作用及主要承力部位，其長度根據砂芯尺寸確定，保證長度不超出內腔芯30的頂表面。標芯擋板4，主要是與下砂型配合實現標芯。考慮到砂芯空間及鋼材強度，擋板使用厚20mm鋼板。標芯工裝在焊接成形時，要求所有焊縫必須為滿焊，焊腳高度保證15mm及以上。

參照?qǐng)D2，本發明的鑄造模具，包括：下砂型10；設置在下砂型10中的內腔芯30；用于連接下砂型10和內腔芯30的標芯工裝20，標芯工裝20為上述的用于3D打印砂芯的標芯工裝。內腔芯30優選為3D打印的砂芯。本發明利用簡易工裝解決3D打印砂芯在澆注過程中的漂芯問題，防止漂芯引起的鑄件尺寸偏差和嗆火問題，提高鑄件質量。

參照?qǐng)D2，下砂型10的底部由下至上依次設置有擋板旋轉槽11、擋板定位槽12和第一工裝安裝孔13；擋板旋轉槽11構造為直徑大于等于標芯擋板4的長度的圓孔；擋板定位槽12構造為寬度比標芯擋板4的寬度大1-2mm，長度小于等于擋板旋轉槽11的直徑的條形槽；第一工裝安裝孔13構造為直徑比連接螺桿3的直徑大20mm以上。

參照?qǐng)D2，內腔芯30包括：貫穿內腔芯30并與第一工裝安裝孔13對準的第二工裝安裝孔31，以及對應于第二工裝安裝孔31設置在內腔芯30的頂部的填砂槽32。第二工裝安裝孔31的直徑與第一工裝安裝孔13的直徑相等。

參照?qǐng)D2，標芯工裝20的螺母1和墊片2容納在填砂槽32中，并且連接螺桿3的上端部的高度小于內腔芯30的頂表面的高度，高度差h為20～100mm，以防止標芯工裝被鐵水包裹，確保工裝能夠回收利用。填砂槽32填充有型砂15，型砂15覆蓋螺母1、墊片2和連接螺桿3的上端部。由于標芯工裝20完全被型砂15包圍，金屬液不能對其造成損壞，且方便回收，故可多次重復利用。

參照?qǐng)D2，鑄造模具還包括設置在下砂型10的上方的上砂型40，上砂型40與下砂型10和內腔芯30之間形成型腔50。型腔50用于澆注鐵水形成鑄件。

對本發明的鑄造模具進行裝配實現標芯的過程如下。如圖2所示，在合箱時，將標芯工裝20的連接螺桿3從下砂型10的底部向上伸入至第一工裝安裝孔13中，標芯擋板4在擋板旋轉槽11中旋轉適當角度，然后把內腔芯30上的第二工裝安裝孔31與連接螺桿3對齊，將內腔芯下入下砂型，微調標芯工裝角度，使標芯擋板4恰好進入擋板定位槽12中，將螺母1旋緊在連接螺桿3上進行緊固標芯。標芯完畢后，用型砂將標芯孔洞填實，待硬化后刷涂，合箱完畢后即可澆注。鑄件打箱后，可將標芯工裝進行回收存放，以便下次使用。

以上僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
