本發明涉及鑄造領域，尤其是一種可晶粒細化的上引鑄造裝置和上引鑄造方法。

背景技術：

銅桿是用于制造銅線、銅排、電線電纜等電工銅導體的原料，具有廣泛的應用，通常采用連鑄連軋法和上引連鑄法生產。上引連鑄法利用虹吸原理，將銅水引入結晶器后不斷冷卻結晶，因其具有占地面積小、一次性投資少、設備結構簡單、消耗件少、維護費用低等特點而被廣泛應用。然而，上引法生產的銅桿組織主要為沿銅桿截面半徑對稱分布的柱狀晶，存在組織粗大而疏松的問題，可加工性差，易發生斷裂等問題。

技術實現要素：

本發明的目的在于提出一種可晶粒細化的上引鑄造裝置和上引鑄造方法，其生產的銅桿晶粒組織細小均勻，呈螺旋分布，銅桿具有良好的綜合力學性能，后續的使用性能好。

為達此目的，本發明采用以下技術方案：

一種可晶粒細化的上引鑄造裝置，包括用于盛放金屬液的鑄造爐、上引鑄造機以及設置于所述鑄造爐內的冷卻器和進液管，其中，所述上引鑄造機設置于所述冷卻器的上方，所述進液管自所述冷卻器的底部穿入所述冷卻器并固定，所述進液管底端密封、側壁周向上開設有至少一圈進液孔，每圈進液孔設置有若干個進液孔，每個所述進液孔的軸向與所述進液管的內壁朝同一方向相切。

其中，所述每圈進液孔的中軸線與所述進液管的軸線重合。

其中，相鄰的所述每圈進液孔相互錯開。

其中，每個所述進液孔沿進液方向斜向上，與所述進液管徑向呈5°-30°。

其中，所述上引鑄造機設置有一對牽引輪，所述牽引輪通過伺服電機驅動。

其中，所述冷卻器外依次包裹有保溫石棉和石墨保護套。

其中，所述鑄造爐為工頻感應爐或中頻感應爐。

其中，還包括引桿，所述引桿為實心桿，所述引桿的外徑所述進液管的內徑，所述引桿的一端與所述進液管連接，另一端裝配于所述上引鑄造機。

一種利用上引鑄造裝置的上引鑄造方法，其包括如下步驟：

將金屬熔化成金屬液后盛放于所述鑄造爐中保溫；

所述進液管自所述冷卻器的底部穿入所述冷卻器并固定好后，垂直浸入金屬液中，所述冷卻器的上端不能沒入金屬液，金屬液通過所述進液孔進入所述進液管；

將所述引桿的一端與所述進液管連接并與金屬液接觸，另一端裝配于所述上引鑄造機；

啟動所述伺服電機驅動的所述上引鑄造機的牽引輪將所述引桿牽出，金屬液通過所述進液孔進入所述進液管，并在固液界面處不斷冷卻結晶形成新的金屬桿，在所述引桿的拉動下逐漸將所述金屬桿牽出，牽出時帶來負壓使金屬液不斷進入所述進液管繼續進行冷卻結晶，最后生產出整根晶粒細小均勻呈螺旋分布的所述金屬桿。

其中，所述將金屬熔化成金屬液后盛放于所述鑄造爐中保溫之前還包括，對所述鑄造爐進行預熱。

本發明所述的一種可晶粒細化的上引鑄造裝置和上引鑄造方法，鑄造裝置的進液管側壁周向開設有至少一圈進液孔，每圈進液孔設置有若干個進液孔，每個進液孔的軸向與進液管的內壁朝同一方向相切；引桿拉動已經結晶的金屬桿向上，給結晶前沿的金屬液帶來負壓，金屬液通過進液孔進入進液管時呈螺旋式，金屬液形成強對流實現攪拌，限制和破壞枝晶生長，利于晶粒細化；螺旋式進入進液管的金屬液，使結晶前沿金屬液的溫度梯度呈螺旋分布，晶粒生長呈螺旋方向，實現晶粒的螺旋分布。

附圖說明

圖1是本發明實施例所述的一種可晶粒細化的上引鑄造裝置的結構示意圖；

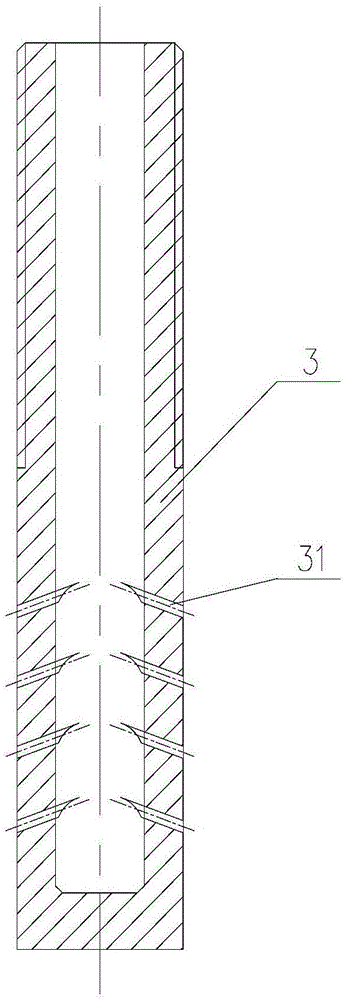

圖2是圖1中件3進液管沿軸線縱截面的剖視圖；

圖3是圖1中件3進液管垂直于軸線橫截面的投影示意圖。

附圖標記：

1、鑄造爐；2、冷卻器；21、保溫石棉；22、石墨保護套；3、進液管；31、進液孔；4、上引鑄造機；41、牽引輪；5、引桿。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。

如圖1-3所示，本實施例所述一種可晶粒細化的上引鑄造裝置，包括用于盛放金屬液的鑄造爐1、上引鑄造機4以及設置于所述鑄造爐1內的冷卻器2和進液管3，所述上引鑄造機4設置于所述冷卻器2的上方，所述進液管3自所述冷卻器2的底部穿入所述冷卻器2并固定，所述進液管3底端密封、側壁周向上開設有至少一圈進液孔，每圈進液孔設置有若干個進液孔31，每個所述進液孔31的軸向與所述進液管3的內壁朝同一方向相切；優選的，所述進液管3側壁上開設有四圈進液孔，每圈設置有四個進液孔31；多圈進液孔，可保證進液量充足，不受結晶前沿的影響。

所述每圈進液孔的中軸線與所述進液管3的軸線重合；相鄰的所述每圈進液孔相互錯開；有利于金屬液螺旋式流動過程中紊流，增加攪拌對流和熱交換，細化晶粒；每個所述進液孔31沿進液方向斜向上，與所述進液管3徑向呈5°-30°；符合上引鑄造時結晶前沿金屬液液穴上凸的特征，可增加金屬液對流，加強對固液界面處的沖擊，細化晶粒。

所述上引鑄造機4設置有一對牽引輪41，所述牽引輪41通過伺服電機驅動；可實現對引桿5的牽引速度、牽引節距和間歇時間的控制，牽引速度越快、牽引節距越大，造成的瞬間負壓越大，金屬液對流越強烈，攪拌效果越明顯，晶粒細化越突出。

所述冷卻器2外依次包裹有保溫石棉21和石墨保護套22；所述保溫石棉21用于阻隔冷卻器內循環水和金屬液之間的熱量交換，所述石墨保護套22用于保護所述冷卻器2。

所述鑄造爐1為工頻感應爐或中頻感應爐；用于鑄造過程中對金屬液進行保溫。

還包括引桿5，所述引桿5為實心桿，所述引桿5的外徑略小于所述進液管3的內徑，所述引桿5的一端與所述進液管3連接，另一端裝配于所述上引鑄造機4；所述上引鑄造機4將所述引桿5牽出，進液管3的固液界面處金屬液不斷冷卻結晶形成新的金屬桿，并被所述引桿5帶動逐漸牽出；牽出后形成負壓，金屬液不斷從所述進液孔31進入所述進液管3進行結晶。

一種上引鑄造方法，利用本實施例所述的上引鑄造裝置，其包括如下步驟：

對所述鑄造爐1進行預熱；

將金屬熔化成金屬液后放置于所述鑄造爐1中保溫；

所述進液管3自所述冷卻器2的底部穿入所述冷卻器2并固定好后，垂直浸入金屬液中，所述冷卻器2的上端不能沒入金屬液，金屬液通過所述進液孔31進入所述進液管3；

將所述引桿5的一端與所述進液管3連接并與金屬液接觸，另一端裝配于所述上引鑄造機4；

啟動所述伺服電機驅動的所述上引鑄造機4的牽引輪41將所述引桿5牽出，金屬液通過所述進液孔31進入所述進液管3，并在固液界面處不斷冷卻結晶形成新的金屬桿，在所述引桿5的拉動下逐漸將所述金屬桿牽出，牽出時帶來負壓使金屬液不斷進入所述進液管3繼續進行冷卻結晶，最后生產出整根晶粒細小均勻呈螺旋分布的所述金屬桿。

作為優選的實施方式，用銅液制造無氧銅桿，所述進液管3的內徑為φ8.1mm，在所述進液管3的側壁上開設三圈進液孔31，每圈平均布置4個進液孔31，每個所述進液孔31的直徑為2mm，與徑向呈10°；所述引桿5的外徑為φ7.0mm，材質為純銅，一端置于所述進液管3的底端，另一端固定于所述上引鑄造機4上等待牽引；將銅液盛放于鑄造爐1內并保溫在1120℃-1150℃；架設好上引鑄造裝置，調整參數：牽引節距8mm、牽引速度800mm/s、間歇時間0.12s，循環水的出水溫度控制在43±2℃，啟動所述上引鑄造機4將引桿5牽出，在引桿5的帶動下逐漸將銅桿牽出；此時銅桿的直徑為φ8mm，幾乎全為等軸晶，平均晶粒度僅為0.5mm，遠優于常規方法生產的銅桿的晶粒組織。

作為另一個優選的實施方式，用銅銀合金液銀含量為0.1wt％制造銅銀合金桿，所述進液管3的內徑為φ16.2mm，在所述進液管3的側壁上開設4圈進液孔31，每圈平均布置8個進液孔31，每個所述進液孔31的直徑為2mm，與徑向呈15°；所述引桿5的外徑為φ15.0mm，材質為純銅，一端置于所述進液管3的底端，另一端固定于所述上引鑄造機4上等待牽引；將銅銀合金液盛放于鑄造爐1內并保溫在1120℃-1150℃；架設好上引鑄造裝置，調整參數：牽引節距3mm、牽引速度400mm/s、間歇時間0.2s，所述循環水的出水溫度控制在43±2℃，啟動所述上引鑄造機4將引桿5牽出，在引桿5的帶動下逐漸將銅桿牽出；此時銅銀合金桿的直徑為φ16mm，表層等軸晶較為發達，且晶粒細小，中心柱狀晶呈螺旋分布，且尺寸較小，遠優于常規方法生產的銅銀合金桿的晶粒組織。

本實施例所述的一種可晶粒細化的上引鑄造裝置和上引鑄造方法，引桿5拉動已經凝固的金屬桿向上，給結晶前沿的金屬液帶來負壓，金屬液通過進液孔31進入進液管3時呈螺旋式，金屬液形成強對流實現攪拌，限制和破壞枝晶生長，實現了晶粒細化，不需要外加機械攪拌或電磁攪拌；螺旋式進入進液管3的金屬液，使結晶前沿金屬液的溫度梯度呈螺旋分布，晶粒生長呈螺旋方向，實現晶粒的螺旋分布；通過調整牽引參數可控制晶粒的細化程度，牽引速度越快、牽引節距越大，晶粒細化越突出；通過調節進液管3的內徑和進液孔31的大小、數量，可適用于生產不同規格的金屬桿。

以上結合具體實施例描述了本發明的技術原理。這些描述只是為了解釋本發明的原理，而不能以任何方式解釋為對本發明保護范圍的限制?；诖颂幍慕忉專绢I(lǐng)域的技術人員不需要付出創造性的勞動即可聯想到本發明的其它具體實施方式，這些方式都將落入本發明的保護范圍之內。
