本發明總的來說涉及鑄造用3DP打印機領域，更具體地，涉及一種用于3DP打印機鋪砂器刮砂板的清潔裝置。

背景技術：

目前鑄造用3DP打印機設備，在整箱打印模具過程中，3DP打印機鋪砂器的刮砂板表面容易產生異物，導致鋪砂器鋪砂異常，刮砂板表面產生堆橫致設備必須停機去清潔鋪砂器刮砂板。

例如，公開號為203876395U、公布日為2014.10.15、名稱為“一種打印機清潔器”的中國專利申請，該專利提供一種用于擦拭滴墨打印機的擦拭機構，每次擦拭都必須滴入清潔液來稀釋和溶解墨粉。

再例如，公開號為105015197A、公布日為2015.11.04、名稱為“打印機清潔機構”的專利申請，該專利關于打印機清潔機構，僅提供一種清潔固定在殼體中的光尺。

技術實現要素：

針對相關技術中存在的問題，本發明的目的在于提供一種能夠對3DP打印機鋪砂器刮砂板的表面進行有效清潔的清潔裝置。

根據本發明的實施例，提供了一種用于3DP打印機鋪砂器刮砂板的清潔裝置，包括：主體、以及設置在主體上的同步帶和驅動機構，其中，同步帶上設置有毛刷組件和海綿組件，并且驅動機構構造成驅動同步帶在主體上旋轉以帶動毛刷組件和海綿組件移動。

根據本發明的一個實施例，毛刷組件進一步包括刷毛和刷毛固定座，其中，刷毛固定座安裝至同步帶并且刷毛植入刷毛固定座。

根據本發明的一個實施例，海綿組件進一步包括海綿、與海綿粘接的鋼片以及與鋼片連接并安裝至同步帶的海綿固定座。

根據本發明的一個實施例，海綿進一步包括硬度不同的第一海綿和第二海綿，并且第二海綿通過粘接劑與鋼片連接。

根據本發明的一個實施例，進一步包括構造成控制驅動機構的啟停的PLC控制器，PLC控制器安裝至主體。

根據本發明的一個實施例，進一步包括安裝至主體的檢測裝置，其中，檢測裝置構造成檢測海綿組件在同步帶的帶動下的移動次數，其中，PLC控制器進一步構造成：接收檢測裝置發送的海綿組件的移動次數達到預定次數的檢測信號，并停止驅動機構。

根據本發明的一個實施例，主體上還設置有吹砂機構，其中，吹砂機構與PLC控制器電連接以對同步帶進行吹掃。

根據本發明的一個實施例，主體中還設置有用于對同步帶進行支撐的支撐條。

根據本發明的一個實施例，刷毛固定座以粘接的方式安裝至同步帶。

根據本發明的一個實施例，第二海綿通過3M膠與鋼片粘接。

本發明的有益技術效果在于：

在本發明的用于3DP打印機鋪砂器刮砂板的清潔裝置中，同步帶上設置有毛刷組件和海綿組件，并且驅動機構構造成驅動同步帶在主體上旋轉以帶動毛刷組件和海綿組件移動，從而通過海綿組件和毛刷組件的交替循環工作去清潔3DP打印機鋪砂器刮砂板的表面。因此，在3DP打印機鋪砂器刮砂板鋪砂過程中，通過定時定數地清潔鋪砂器的刮砂板的表面，保證鋪砂器的刮砂板表面干凈無異物，從而降低3DP打印機停機概率、提高3DP工作效率、降低鑄造用砂型成本。

附圖說明

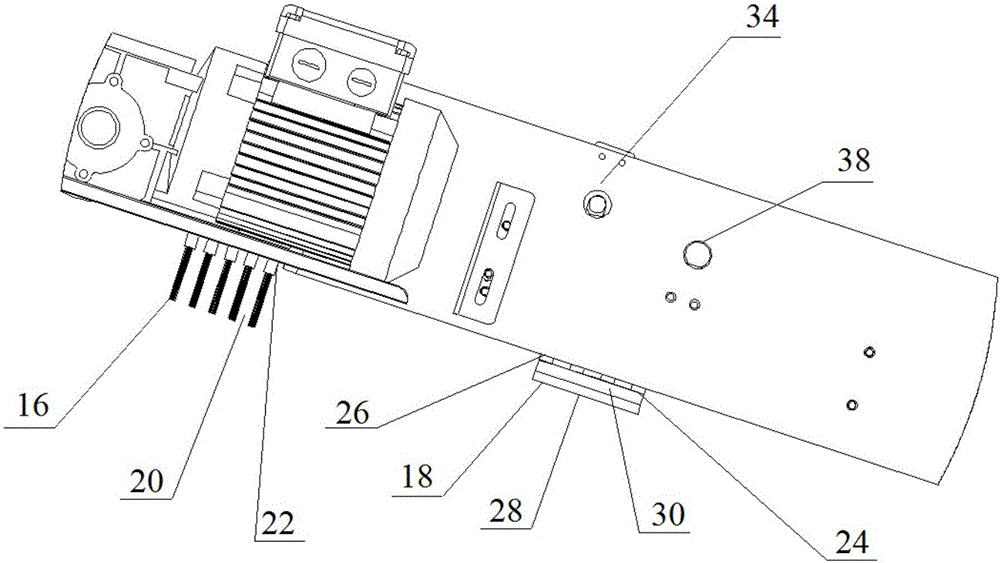

圖1是本發明清潔裝置的一個實施例的結構示意圖；

圖2是圖1所示本發明一個實施例的局部放大圖；以及

圖3是本發明清潔裝置的一個實施例的控制系統的流程圖。

具體實施方式

現參見附圖對本發明的清潔裝置進行描述。如圖1和圖2所示，本發明提供了一種用于3DP打印機鋪砂器刮砂板的清潔裝置，該清潔裝置包括主體10、設置在主體10上的同步帶12和同樣設置在主體10上的驅動機構14。

具體地，結合圖1和圖2，同步帶12上設置有毛刷組件16和海綿組件18，毛刷組件16和海綿組件18的具體結構將在以下進行詳細描述。進一步，驅動機構14構造成驅動同步帶12在主體10上旋轉以帶動毛刷組件16和海綿組件18移動。因此，通過海綿組件18和毛刷組件16的交替循環工作去清潔3DP打印機鋪砂器刮砂板40的表面。所以，在3DP打印機鋪砂器刮砂板40鋪砂過程中，通過定時定數地清潔鋪砂器的刮砂板40的表面，保證鋪砂器的刮砂板40表面干凈無異物，從而降低3DP打印機停機概率、提高3DP工作效率、降低鑄造用砂型成本。

進一步參見圖2并結合圖1，在一個實施例中，毛刷組件16進一步可以包括刷毛20和刷毛固定座22。具體地，刷毛固定座22可以安裝至同步帶12并且刷毛20植入刷毛固定座22中，從而將毛刷組件16安裝至同步帶12。在一個實施例中，刷毛固定座22可以粘接的方式安裝至同步帶12。當然應當理解，粘接僅是示意性的一種連接方式，其它任何適當的連接方式均可以應用在本發明中。

繼續參見圖2，在一個實施例中，海綿組件18可以進一步包括海綿、與海綿粘接的鋼片24以及與鋼片24連接并安裝至同步帶12的海綿固定座26。進一步地，在可選的實施例中，海綿可以進一步包括硬度不同的第一海綿28和第二海綿30，并且第二海綿30可以通過粘接劑與鋼片24連接。在一個可選的實施例中，第二海綿30可以通過3M膠與鋼片24粘接。當然應當理解，粘接僅是示意性的一種連接方式，其它任何適當的連接方式均可以應用在本發明中。在此需要指出的是，第二海綿30的硬度可以大于第一海綿28的硬度，在本發明中較硬的海綿(即，第二海綿30)起到支持較軟的海綿(第一海綿28)的作用，而第一海綿28主要起到清潔的作用。在一個實施例中，較硬的第二海綿30的硬度約為25A，而較軟的第一海綿28的硬度約為10A。當然應當理解，第一和第二海綿28、30可以根據需要選擇，本發明不局限于此。

如圖1所示，本發明的清潔裝置可以進一步包括構造成控制驅動機構14的啟停的PLC控制器32，PLC控制器32安裝至主體10，因此可以通過PLC控制器32來實時控制驅動機構14的運行，從而控制同步帶12以及同步帶12上的海綿組件18和毛刷組件16的運行。有關PLC控制器32的進一步操作以及海綿組件18和毛刷組件16的使用將在以下的以實例的方式進行詳細描述。

再次參見圖1，在一個實施例中，清潔裝置還可以包括安裝至主體10的檢測裝置34。具體地，檢測裝置34可以構造成檢測海綿組件18在同步帶12的帶動下的移動次數，并且PLC控制器32可以進一步構造成接收檢測裝置34發送的海綿組件18的移動次數達到預定次數的檢測信號，并停止驅動機構14。也就是說，當檢測裝置34檢測到海綿組件18已經移動了預定次數(可根據具體使用情況進行設定，本發明不局限于此)以對3DP打印機鋪砂器刮砂板40進行清潔后，PLC控制器32停止驅動機構14的動作，從而停止同步帶12的運轉，進而停止毛刷組件16和海綿組件18的運行。

再次參見圖1和圖2，在本發明優選的實施例中，主體10上還可以設置有吹砂機構38，其中，吹砂機構38與PLC控制器32電連接以對同步帶12進行吹掃。此外，主體10中還可以設置有用于對同步帶12進行支撐的支撐條36。其中，支撐條36可用于起到不讓同步帶12中間自由懸空的效果，從而使得海綿組件18及毛刷組件16與鋪砂器刮砂板40之間的距離保持一致。

結合圖1、圖2和圖3，在本發明清潔裝置的具體使用過程中，首先通過3DP打印機給PLC控制器32發出信號，PLC控制器32控制驅動機構14帶動同步帶輪去驅動同步帶12旋轉。此時，安裝在同步帶12上的海綿組件18和毛刷組件16會隨著同步帶12的旋轉開始旋轉，從而通過海綿組件18和毛刷組件16的交替作用去清潔3DP打印機鋪砂器刮砂板40的表面。具體地，首先通過毛刷組件16的刷毛20去清潔鋪砂器刮砂板40的表面浮砂；然后通過海綿組件18的海綿進一步去清潔鋪砂器刮砂板40的表面。每當海綿經過檢測裝置34時，檢測裝置34記一次數，累計達到預定次數后，同步帶12暫停旋轉。此外，在清潔3DP打印機鋪砂器刮砂板40的過程中，同步帶12中間會進入大量砂子，此時，通過PLC控制器32控制安裝在主體10側面的吹砂機構38來清除砂子。

綜上所述，在本發明的用于3DP打印機鋪砂器刮砂板的清潔裝置中，同步帶上設置有毛刷組件和海綿組件，并且驅動機構構造成驅動同步帶在主體上旋轉以帶動毛刷組件和海綿組件移動，從而通過海綿組件和毛刷組件的交替循環工作去清潔3DP打印機鋪砂器刮砂板的表面。因此，在3DP打印機鋪砂器刮砂板鋪砂過程中，通過定時定數地清潔鋪砂器的刮砂板的表面，保證鋪砂器的刮砂板表面干凈無異物，從而降低3DP打印機停機概率、提高3DP工作效率、降低鑄造用砂型成本。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
