本發明涉及錫渣處理技術領域，尤其涉及一種濕法錫渣分離裝置及方法。

背景技術：

大型焊接設備，如波峰焊或回流焊設備在焊接時，其錫爐較大面積暴露在空氣中，在錫爐表面形成氧化物，在焊接時需要將錫爐表面的氧化物從錫爐上清理出現，在清理過程中氧化物也將部分未氧化的錫一起清理出來。

為了提高錫的利用和降低生產成本，因而需要對清理出來的錫渣進行再次分離，使未氧化的焊錫能重復利用。目前對錫渣進行分離通常是采用化學方法，即通過還原失制劑通過化學反應將錫渣中的焊錫進行分離，雖然達到分離效果，但分離的工藝復雜，且容易產生二次污染。或者采用高溫對錫渣進行加熱，使得錫渣熔化，再將浮在液態的錫上表面的氧化物分離出來，采用此方法需要使熔爐維持較高的溫度，如無鉛焊錫的熔點在217度左右，有鉛焊錫熔點在400度左右，因而需要較高的功耗，其分離的成本較高，同時在高溫熔化錫渣時，容易使錫再次氧化，其內的其他物質可能發生變化，導致分離出來的焊錫成份也不穩定，且分離的效率也比較低。

技術實現要素：

本發明主要解決的技術問題是提供一種濕法錫渣分離裝置及方法，該手濕法錫渣分離裝置可以避免化學方法分離的高成本和物理分離時的效率低下，提高錫渣分離效率和分離成本。

為了解決上述技術問題，本發明提供一種濕法錫渣分離裝置，該濕法錫渣分離裝置包括熔爐和對熔爐加熱的加熱機構，以及使錫渣進入熔爐內液態焊錫內部的錫渣輸送機構，所述錫渣輸送機構包括錫渣推送桿和套在錫渣推送桿的送料桶，在該送料桶外設有攪拌桶，所述攪拌桶與熔爐之間形成錫渣分離通道，所述錫渣推送桿一端與攪拌電機傳動連接，另一端位于熔爐內，錫渣分離時，至少有部分錫渣推送桿位于熔爐內液態焊錫表面以下。

進一步地說，所述錫渣推送桿設有推送錫渣進入熔爐的推送葉片。

進一步地說，進一步地說，所述濕法錫渣分離裝置還包括設于錫渣進料通道上的錫渣破碎機構。

進一步地說，所述錫渣破碎機構包括固定盤和與固定盤平行設置的轉動盤，該轉動盤通過轉動盤轉軸與電機傳動連接，所述固定盤設有多個漏孔，該轉動盤上設有多個進料孔。

進一步地說，所述進料孔孔徑大于漏孔孔徑。

進一步地說，所述進料孔和漏孔孔徑的分別呈喇叭狀。

進一步地說，所述送料通道漏斗狀結構，所述推送葉片位于漏斗狀送料通道的頸部。

進一步地說，所述推送葉片與頸部間隙配合。

進一步地說，在所述錫渣分離通道內設有分離板和與分離板上表面配合的錫渣分離刮板，所述分離板上分布有多個供錫渣通過的通孔，所述錫渣分離刮板與錫渣分離電機傳動連接。

進一步地說，所述錫渣推送桿上還設攪拌葉輪，該攪拌葉輪位于推送葉片下部，分離時攪拌葉輪位于熔爐內液態焊錫表面以下。

本發明提供一種濕法錫渣分離方法，該濕法錫渣分離方法包括：

先將錫渣粉碎，再將粉碎的錫渣推送至盛有液態錫的熔爐內，使錫渣位于液態錫面下后進行攪拌，再從錫渣分離通道將錫渣與液態錫隔離，最后將隔離的錫渣收集實現分離。

進一步地說，所述錫渣分離是在真空環境下分離。

本發明公開一種濕法錫渣分離裝置，包括熔爐和對熔爐加熱的加熱機構，以及使錫渣進入熔爐內液態焊錫內部的錫渣輸送機構，其特征在于，所述錫渣輸送機構包括錫渣推送桿和套在錫渣推送桿的送料桶，在該送料桶外設有攪拌桶，所述攪拌桶與熔爐之間形成錫渣分離通道，所述錫渣推送桿一端與攪拌電機傳動連接，另一端位于熔爐內，錫渣分離時，至少有部分錫渣推送桿位于熔爐內液態焊錫表面以下。分離時，將錫渣推入熔爐內熔有液態錫內部，使錫渣能快速熔化，錫渣中部分氧化物密度小浮在表面，通過特定機構可以將錫渣從熔爐中分離。與現有技術相比，可以避免直接加熱分離時需要使熔爐維持在較高的溫度，錫渣分離成本，同時也可以提高錫渣分離的效率。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單介紹，顯而易見地，而描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來說，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他附圖。

圖1是濕法錫渣分離裝置實施例結構示意圖。

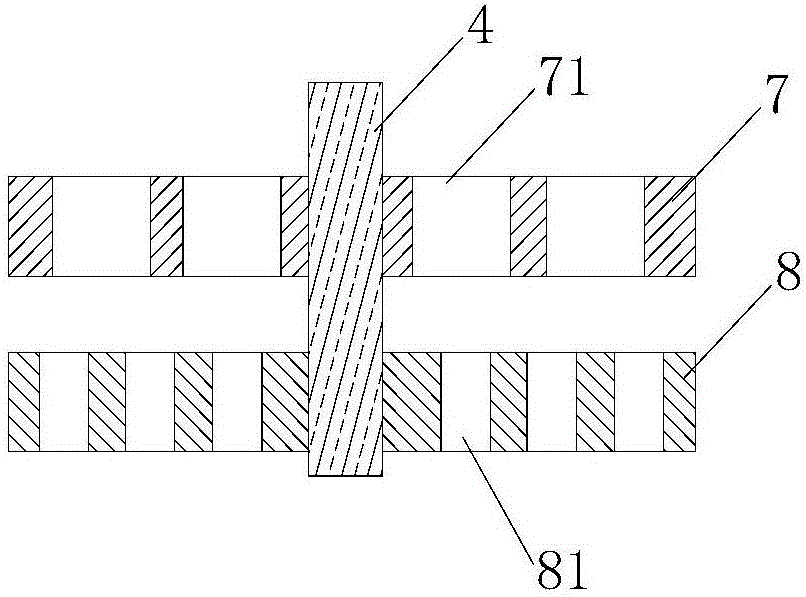

圖2是錫渣破碎機構實施例剖視結構示意圖。

下面結合實施例，并參照附圖，對本發明目的的實現、功能特點及優點作進一步說明。

具體實施方式

為了使發明的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1至圖2所示，本發明提供一種濕法錫渣分離裝置實施例。

該濕法錫渣分離裝置包括：熔爐3和對熔爐3加熱的加熱機構(附圖未標示)，以及使錫渣進入熔爐3內液態焊錫內部的錫渣輸送機構，所述錫渣輸送機構包括錫渣推送桿4和套在錫渣推送桿4的送料桶5，在該送料桶外5設有攪拌桶9，所述攪拌桶9與熔爐3之間形成錫渣分離通道B，所述錫渣推送桿4一端與攪拌電機1傳動連接，另一端位于熔爐3內，錫渣分離時，至少有部分錫渣推送桿4位于熔爐內液態焊錫表面以下。

具體地說，所述錫渣推送桿4上設有推送錫渣進入熔爐的推送葉片41，在錫渣推送桿4轉動時通過推送葉片41可以對錫渣起到推送作用，提高錫渣進料的效率。所述攪拌電機1與錫渣推送桿4之間可以是通過傳動機構或直接驅動，本實施例中由于在高溫環境狀態，因而采用鏈條傳動連接，提高傳動的可靠性和穩定性。所述錫渣推送桿4采用耐高溫材料。所述送料桶5呈漏斗狀結構，所述推送葉片41位于漏斗狀送料桶5的頸部，作為優選的方案，該送料桶5的頸部內徑與推送葉片41間隙配合，這樣可以提高將錫渣送入液態焊錫表面以下的效率。同時可以避免錫渣中的錫灰從進入送料通道A的送料桶5內。

如圖2所示，所述濕法錫渣分離裝置還包括設于錫渣進料通道上的錫渣破碎機構。該錫渣破碎機構包括固定盤8和與固定盤8平行設置的轉動盤7，該轉動盤7通過錫渣推送桿4與攪拌電機1傳動連接，所述固定盤8設有多個漏孔81，該轉動盤7上設有多個進料孔71。由于該錫渣破碎機構可以將錫渣進行破碎，使得錫渣進入熔爐內液態焊錫后接觸面更大，錫渣內的錫更容易熔化。所述進料孔和漏孔分別起到兩極篩選，避免較大錫渣進入熔爐3后需要持續加熱，降低能耗。所述進料孔71孔徑大于漏孔81孔徑，以及進料孔和漏孔孔徑的分別呈喇叭狀都是為了更好使錫渣能以更小的狀態進入熔爐3，一方面提高錫渣熔化的速度，另一方面可以降低能耗。在本實施例中，所述錫渣破碎機構位置不作限定，可以根據需要可以設置在液態焊錫表面下或液態焊錫表面上。

錫渣分離時，將錫渣推入熔爐內熔有液態錫內部，使錫渣能快速熔化，錫渣中部分氧化物密度小集中通過錫渣分離通道B浮在液態錫的表面，通過特定機構可以將錫渣從熔爐中分離。與現有技術相比，能避免直接加熱分離時需要使熔爐維持在較高的溫度，錫渣分離成本，提高錫渣分離的效率。同時由于錫灰通過的錫渣分離通道B面積有限，位于錫渣分離通道B內的液態錫上表面與空氣的接觸面小，減少因與空氣接觸新增的錫渣。還由于錫灰通過有限面積的錫渣分離通道B進行集中，更容易清理錫灰，且清理的面積小。

根據需要，在由攪拌桶9與熔爐3之間形成錫渣分離通道B內設有分離板10和與分離板10上表面配合的錫渣分離刮板11，所述分離板11上分布有多個供錫灰通過的通孔(附圖未示標)，所述錫渣分離刮板11與錫渣分離電機(附圖未示標)傳動連接，分離時，由錫渣分離電機帶動錫渣分離刮板11轉動，當有錫灰位于分離板11上時，所述錫渣分離刮板11將其集中后通過收料通道6進行收集。

根據需要，在所述錫渣推送桿4上還設攪拌葉輪(附圖未標示)，該攪拌葉輪位于推送葉片下部，分離時攪拌葉輪位于熔爐內液態焊錫表面以下。當所述錫渣推送桿4在攪拌電機1帶動下，其與推送葉片41同步轉動。所述攪拌葉輪可以對錫渣進行攪拌，使其能與熔爐內液態高溫焊錫充分接觸，使得快速熔化，使部分未熔化的錫灰通過錫渣分離通道B能快速上浮，加快分離速度。

本發明提供一種濕法錫渣分離方法，該濕法錫渣分離方法包括：

先將錫渣粉碎，再將粉碎的錫渣推送至盛有液態錫的熔爐內，使錫渣位于液態錫面下后進行攪拌，再從錫渣分離通道將錫渣與液態錫隔離，最后將隔離的錫渣收集實現分離。

所述錫渣分離是在真空環境下分離可以減少焊錫在高溫加熱熔化時表面與空氣接觸產生氧化，導致錫灰的增加。

以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，而這些修改或替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
