本發明屬于鎂合金板帶鑄軋機組設備技術領域，具體涉及一種新型鎂合金鑄軋轉液系統裝置。

背景技術：

鎂合金鑄軋是將熔融態合金凝固和軋制變形的有機統一，即合金液在結晶凝固的同時承受壓力加工和塑性變形，在較短時間內完成從液態金屬到固態薄帶的全部過程，是一種近終成形、短流程鎂合金板帶生產技術。取消了傳統的熱軋工序，簡化生產工藝，縮短生產周期，節約大量能源，減少設備投資，降低生產成本，同時鑄軋出的薄帶可獲得理想的微觀組織和良好的力學性能，具有巨大的技術和經濟發展?jié)摿Α?/p>

德國蒂森公司、 澳大利亞 CSIRO等單位率先開發出了鎂合金雙輥薄帶鑄造裝備。中國的洛陽銅加工集團有限責任公司、山西銀光華鎂公司先后建立了能生產幅寬 600mm的鎂合金鑄軋板生產線。然而這些生產線不同程度存在以下突出問題：①熔池或前箱液面不穩定而引起氧化、燃燒、甚至爆炸；②溫度和澆鑄流量控制不準確，導致鑄軋板帶凝固不均勻、易形成偏析和嚴重邊裂等質量缺陷；③澆鑄完成或突發故障的情況下，澆鑄系統內鎂液無法回收，而引起極大的安全隱患以及材料浪費；④前箱為整體結構，不便于清理，且其保溫加熱裝置出現故障時不便于修理等。

因此，本發明針對上述鎂合金鑄軋過程面臨的瓶頸問題開發出一種新型鎂合金鑄軋轉液系統裝置，為鎂合金鑄軋薄帶供料環節提供技術保障。該裝置具有廣闊的應用前景和重大的經濟及社會效益。

技術實現要素：

本發明目的是提供一種安全、經濟、便于維護的鎂合金鑄軋轉液系統裝置，為提高鑄軋鎂合金板帶的材料品質、成材率和降低成本提供保障。所述轉液系統裝置能夠與靜置爐和傾斜式鑄軋機在確保安全的前提下便捷對接和維護，并實現轉液過程中靜置爐液面、前箱液面、系統內溫度和流量精確控制；軋線出現故障時，前箱及轉液系統內鎂液無損耗回流至靜置爐；前箱內膽與外殼可分離，便于清理、維護等。

為實現上述目的，本發明采取以下設計方案：

一種新型鎂合金鑄軋轉液系統裝置，如圖1所示，包括：帶有下端錐形孔腔的伺服轉液泵；自適應熱膨脹轉液管；內膽和外殼獨立的保溫式組合前箱；帶有保溫層、保護氣進出孔、液位檢測裝置、溫度檢測裝置；氣動流量精確控制阻塞裝置；以及液位及溫度閉環控制系統等。具體發明過程如下。

所述帶有下端錐形孔腔的伺服轉液泵，其特征在于：為了澆鑄完成后、或機組出現故障時，系統內鎂液能回流至靜置爐，且避免轉液泵下端進料孔腔無液態合金殘留冷凝集結，整個系統裝置呈15°傾角與靜置爐和鑄嘴相連，并將轉液泵進料孔腔底部設計為160°錐形孔腔，如圖2所示。該發明克服了轉液泵下端進料孔腔為平底時，易使殘留液態合金冷凝集結，難以清理造成堵塞而無法工作的缺陷。

所述自適應熱膨脹轉液管，其特征在于：鎂合金鑄軋轉液過程中，整個轉液系統內溫度需保持在680~700℃，系統部件內必然會產生一定的熱膨脹量，而轉液系統與熔煉爐和鑄軋機為硬連接，無法吸收熱膨脹量，因而會造成系統部件變形，特別是轉液管部分外表面加有保溫裝置及保溫層，及易變形，存在潛在的鎂液泄露安全隱患。對此，本發明設計出了自適應熱膨脹的轉液管路，即在轉液管中部加裝一根波紋補償器，以此來吸收整個系統內的熱膨脹量，如圖3所示。

所述組合式前箱，其特征在于：前箱由內膽和外殼兩部分組成，內膽與轉液管和供料嘴固接為整體、且內表面具有SiC抗氧化防腐涂層，外殼為兩半式，材質均為耐高溫不銹鋼；供料嘴與內膽固接端為圓形，與鑄嘴連接端為方形；內膽和外殼之間布有加熱裝置及保溫層，如圖4所示。組合式前箱設計，便于整個系統的拆裝、加熱裝置的檢修維護及內膽的清理。

所述前箱液面及系統溫度精確控制系統，其特征在于：前箱液面與鑄嘴間的高度差、以及合金液由靜置爐輸送至鑄嘴時的溫度差，是決定鑄軋板品質的關鍵因素。本發明采取伺服轉液泵和布置于前箱內的電動嵌塞裝置及安裝于前箱頂蓋上的液位檢測儀聯動控制，實現流量的精確控制，使前箱內的液面高度控制精度±1mm；同時，本發明采用電阻加熱對轉液管及前箱加熱，并將靜置爐、轉液管、前箱及加熱組件溫度聯動檢測、閉環控制，使鎂液由靜置爐輸送至前箱，鎂液溫度變化不超過10℃。

通過所述發明過程，發明一種安全、經濟的新型鎂合金鑄軋轉液系統裝置，可實現提高鑄軋鎂合金板帶的材料品質、成材率和降低成本的目的。

本發明優點及積極效果。

1.本發明可精確控制前箱液位和系統溫度，有效控制鑄軋板帶凝固不均勻、易形成偏析和嚴重邊裂等質量缺陷，提高成材率和板材性能，從而大幅降低生產成本、提高生產效益。

2. 本發明裝置，即使在鑄軋線其他裝置出現故障情況下，可實現系統內鎂液無損耗回流至靜置爐，確保安全，無損耗。

3.本發明裝置使用安全、維護便捷、經濟可靠，是一種先進的鎂合金鑄軋機組中間轉液裝置。

附圖說明

圖1為本發明鎂合金鑄軋轉液系統裝置結構示意圖。

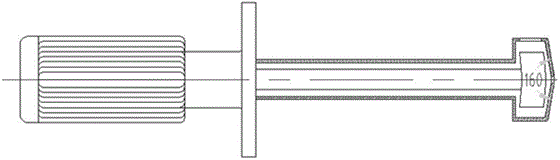

圖2為本發明系統裝置中帶有下端錐形孔腔的伺服轉液泵結構示意圖。

圖3為本發明系統裝置中自適應熱膨脹轉液管結構示意圖。

圖4為本發明系統裝置中組合式前箱。

具體實施方式

參閱圖1所示，首先，開啟安裝于前箱頂蓋6處的保護氣輸入通道8開關，同時開啟轉液管2和前箱5加熱裝置4和11的開關，將通入保護氣體的輸送管道和前箱預熱至680~700℃、鑄嘴及鑄軋輥預熱至既定目標溫度。前箱系統預熱結束后，保持前箱內的出口釬塞裝置10處于密閉狀態，在保護氣體下，由帶有下端錐形孔腔的伺服轉液泵1，將經精煉、通氣吹渣、靜置后的鎂合金液通過轉液管道2輸送到前箱5，通過上述發明過程中所述的溫度聯動控制中的前箱內溫度檢測儀7讀取實時溫度，顯示鎂合金液溫度為設定澆鑄溫度后，保持恒溫；當前箱內液位檢測儀9顯示鎂合金液達到預定的液面高度后，將釬塞裝置10打開，鎂合金液經由與前箱內膽直接固接的流槽通道12、鑄嘴、鑄軋機實現穩定鑄軋。在穩定鑄軋過程中，通過伺服轉液泵1和嵌塞裝置10的聯動控制使前箱液面保持恒定高度，確保以均勻流速進入鑄軋機。整個熔煉和輸送及液態鎂合金鑄軋過程中均采用混合氣體（SF₆+ N₂）進行工藝環境的氣體保護，系統流量控制須與鑄軋機組速度匹配即可。
