本發明屬于電磁鑄造技術領域，特別是涉及一種磁場下的凝固取向裝置。

背景技術：

金屬熔體凝固時的凝固組織會受到溫度場的分布和磁場方向的影響，熔體內溫度梯度的大小和方向決定了凝固組織的尺寸和生長方向，而磁場方向與凝固組織生長方向的不同夾角也決定了熔體凝固組織的不同效果。但現有的磁場環境下真空澆注實驗中所采用的試樣多為長方體或圓柱體，使用其進行金屬熔體的凝固過程實驗時，由于冷卻過程中金屬熔體宏觀的溫度梯度為某一個單一的方向，因此每次實驗只能研究單一凝固組織生長方向與磁場方向的關系，且溫度梯度很難控制，若要研究多個不同凝固組織生長方向與磁場方向夾角之間的關系，則需要做大量的實驗，不僅浪費原材料和能源，還大大降低了實驗效率。因此，需要一種新的裝置來解決上述問題。

技術實現要素：

針對現有技術存在的問題，本發明提供一種磁場下的凝固取向裝置，該裝置結構簡單，使用方便，可在一次實驗中實現對多個不同凝固組織生長方向與磁場方向夾角關系的研究。

為了實現上述目的，本發明采用如下技術方案：

一種磁場下的凝固取向裝置，包括圓柱形的冷卻銅模、殼體、第一法蘭、第二法蘭和密封蓋，所述冷卻銅模頂部與殼體底部通過第二法蘭連接，所述殼體頂部通過第一法蘭與密封蓋連接，所述第一法蘭上設置有充氣孔，殼體內固定有坩堝，所述坩堝與殼體之間留有圓環形間隙，所述間隙與第一法蘭內空間連通，坩堝外壁纏繞有感應加熱線圈，坩堝底部開設有澆鑄口，坩堝內設置有第一熱電偶和澆鑄控制桿，所述澆鑄控制桿穿透密封蓋且可相對密封蓋上下移動，澆鑄控制桿向下移動時可將澆鑄口封堵，殼體底部與澆鑄口對應位置開有通孔，殼體底部還開有通氣孔，所述通氣孔將間隙與第二法蘭內空間連通，所述第二法蘭上設置有排氣孔，所述冷卻銅模外側設置有穩恒磁場發生器，冷卻銅模底板的上表面設置有與其內壁同心的圓環形凹槽，所述圓環形凹槽內安裝有石英管，所述石英管頂部安裝有圓錐形分流器，所述圓錐形分流器的頂點向上且對準澆鑄口處。

所述石英管內安裝有電阻加熱線圈，所述電阻加熱線圈內設置有第二熱電偶。

所述電阻加熱線圈的功率可調，其加熱溫度范圍為20℃～1000℃。

所述冷卻銅模底板的上表面設置有多組同心的圓環形凹槽。

所述第一法蘭與第二法蘭均設有冷卻結構，其冷卻方式為水冷。

所述冷卻銅模采用的冷卻方式為水冷。

所述密封蓋上設置有窺視孔，所述窺視孔處安裝有耐熱玻璃。

所述澆鑄控制桿與密封蓋之間設置有橡膠密封圈。

所述圓錐形分流器選用石墨材質。

所述穩恒磁場發生器所產生的磁場強度范圍為0.1T～6T。

本發明的有益效果：

本發明供了一種磁場下的凝固取向裝置，該裝置結構簡單，使用方便。由于石英管與冷卻銅模內壁形成圓柱環空間，澆鑄后可形成圓柱環鑄件，圓柱環鑄件的組織凝固方向是沿徑向從外向內生長，而穩恒磁場發生器產生的磁場方向是恒定的，圓柱環鑄件不同位置的枝晶生長方向與磁場夾角均不同，因此，可在一次實驗中實現對多個不同凝固組織生長方向與磁場方向夾角關系的研究，從而減少實驗次數，提高實驗效率。

附圖說明

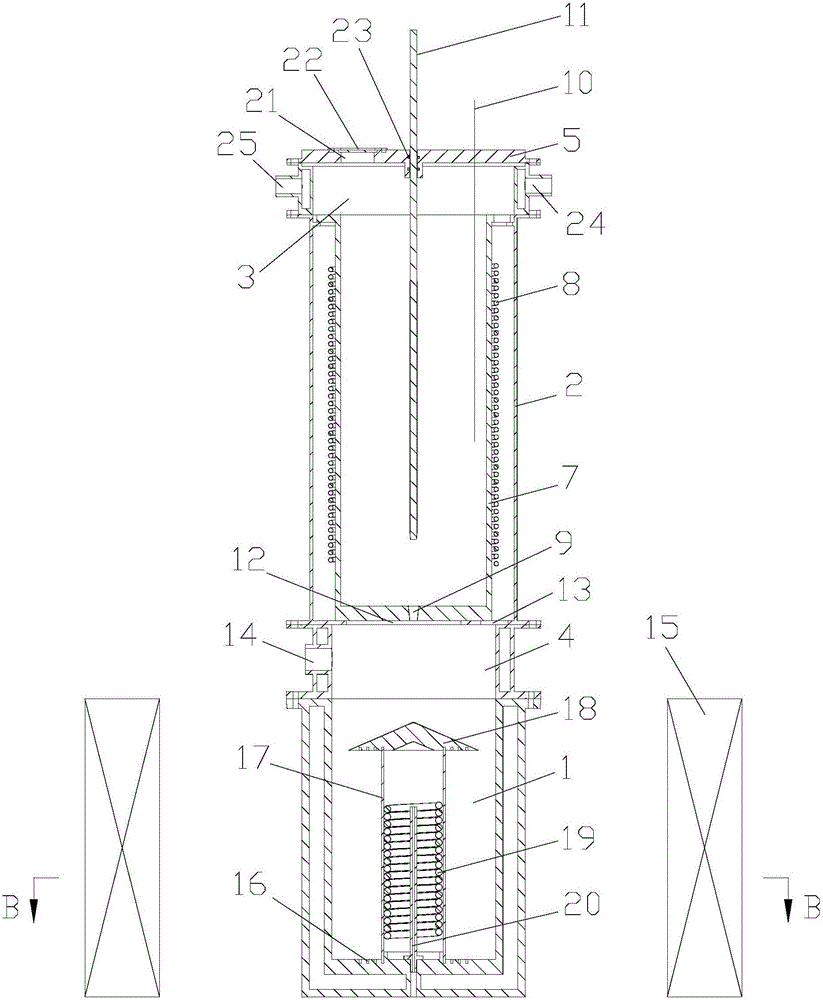

圖1是本發明磁場下的凝固取向裝置的結構示意圖；

圖2是圖1的A-A剖視圖；

圖3是圖2的B-B剖視圖；

圖中：1-冷卻銅模，2-殼體，3-第一法蘭，4-第二法蘭，5-密封蓋，6-充氣孔，7-坩堝，8-感應加熱線圈，9-澆鑄口，10-第一熱電偶，11-澆鑄控制桿，12-通孔，13-通氣孔，14-排氣孔，15-穩恒磁場發生器，16-圓環形凹槽，17-石英管，18-圓錐形分流器，19-電阻加熱線圈，20-第二熱電偶，21-窺視孔，22-耐熱玻璃，23-橡膠密封圈，24-第一進水口，25-第一出水口，26-第二進水口，27-第二出水口，28-第三進水口，29-第三出水口。

具體實施方式

下面結合附圖和具體實施例對本發明做進一步的詳細說明。

如圖1至圖3所示，一種磁場下的凝固取向裝置，屬于電磁鑄造技術領域，用于研究多個不同凝固組織生長方向與磁場方向夾角間的關系。

本發明的磁場下的凝固取向裝置包括圓柱形的冷卻銅模1、殼體2、第一法蘭3、第二法蘭4和密封蓋5，冷卻銅模1頂部與殼體2底部通過第二法蘭4連接，殼體2頂部通過第一法蘭3與密封蓋5連接。第一法蘭3上設置有充氣孔6，充氣孔6用于向裝置內充入保護性氣體以保護裝置內熔煉及澆鑄時的氣氛，防止裝置內金屬在高溫狀態下被氧化，在本實施例中，通過充氣孔6向裝置內充入氬氣。第二法蘭4上設置有排氣孔14，排氣孔14用于將裝置內的氣體排出，使裝置內形成真空，防止金屬在高溫下被裝置內的空氣氧化。第一法蘭3與第二法蘭4均設有冷卻結構，其冷卻方式為水冷。在本實施例中，第一法蘭3與第二法蘭4均采用雙層結構，雙層結構用于通過冷卻水，其中第一法蘭3上設有第一進水口24與第一出水口25，第二法蘭4上設有第二進水口26與第二出水口27。

殼體2內固定有坩堝7，坩堝7用于將實驗所需固態金屬加熱熔化，在本實施例中，坩堝7選用的是剛玉坩堝。坩堝7與殼體2之間留有圓環形間隙，間隙與第一法蘭3內空間連通。坩堝7外壁纏繞有感應加熱線圈8，感應加熱線圈8用于對坩堝7內的固態金屬進行加熱，坩堝7底部開設有澆鑄口9，熔化后的金屬從澆鑄口9流入冷卻銅模1內。坩堝7內設置有第一熱電偶10和澆鑄控制桿11，第一熱電偶10用于檢測坩堝7內的加熱溫度，澆鑄控制桿11穿透密封蓋5且可相對密封蓋5上下移動，澆鑄控制桿11與密封蓋5之間設置有橡膠密封圈23。密封蓋5上設置有窺視孔21，用于查看坩堝7內的金屬熔化情況，窺視孔21處安裝有耐熱玻璃22，以隔絕外部空氣通過窺視孔21進入裝置內。澆鑄控制桿11向下移動時可將澆鑄口9封堵，通過澆鑄控制桿11的升降可實現金屬由坩堝7向冷卻銅模1內的澆鑄，且結構簡單，使用方便。殼體2底部與澆鑄口9對應位置開有通孔12，通孔12使?jié)茶T口9中流出的熔融狀態金屬順利流入冷卻銅模1內。殼體2底部還開有通氣孔13，通氣孔13將間隙與第二法蘭4內空間連通，通氣孔13使整個裝置內的氣體相連通。冷卻銅模1外側設置有穩恒磁場發生器15，在本實施例中，穩恒磁場發生器15所產生的磁場強度范圍為0.1T～6T。

冷卻銅模1底板的上表面設置有與其內壁同心的圓環形凹槽16，圓環形凹槽16內安裝有石英管17，用以澆鑄時在冷卻銅模1內形成圓柱環鑄件。在本實施例中，冷卻銅模1底板的上表面設置有多組同心的圓環形凹槽16，用來配合安裝不同直徑尺寸的石英管17，以形成不同內徑的圓柱環鑄件來配合不同實驗條件的需求。石英管17內設置有溫度調節裝置，用以控制熔融金屬在凝固時的溫度梯度分布，使熔體組織沿圓柱環鑄件的徑向由外向內冷卻生長，并根據需要進行調節。在本實施例中，石英管17內安裝有電阻加熱線圈19，電阻加熱線圈19的功率可調，其加熱溫度范圍為20℃～1000℃，從而可研究不同溫度梯度下的金屬熔體組織的凝固情況，電阻加熱線圈19內設置有第二熱電偶20，第二熱電偶20用以檢測電阻加熱線圈19的加熱溫度。石英管17頂部安裝有圓錐形分流器18，圓錐形分流器18的頂點向上且對準澆鑄口9處，圓錐形分流器18可使熔化后的金屬均勻分散于冷卻銅模1內。在本實施例中，圓錐形分流器18選用石墨材質，因?yàn)槭馁|(zhì)具有耐高溫、加工容易等優點，且石墨材質不會與金屬材質發生反應，保證了凝固后圓柱環鑄件材質的純凈。冷卻銅模1采用的冷卻方式為水冷，在本實施例中，冷卻銅模1設置有雙層結構，雙層結構內通有冷卻水，冷卻水用于對冷卻銅模1以及內部的熔融金屬進行冷卻，冷卻銅模1上設置有第三進水口28與第三出水口29。

下面結合附圖說明本發明的一次使用過程。

實驗開始前，先打開密封蓋5，將澆鑄控制桿11插入澆鑄口9內，在坩堝7內加入配比后的固體金屬合金料，再合上密封蓋5，并向第一法蘭3、第二法蘭4和冷卻銅模1內通入冷卻水，冷卻水通過第一進水口24、第二進水口26和第三進水口28進入，通過第一出水口25、第二出水口27和第三出水口29流出。之后，通過排氣孔14將裝置內的氣體排出，形成真空，再經充氣孔6向裝置內充入氬氣，氬氣通過坩堝7與殼體2的間隙與通氣孔13進入冷卻銅模1內，從而在整個裝置內充滿氬氣，防止高溫實驗時金屬被氧化。

開始實驗時，將感應加熱線圈8和電阻加熱線圈19加熱到指定溫度，并啟動穩恒磁場發生器15，開始生磁。坩堝7內的固體金屬合金料在感應加熱線圈8的加熱下開始熔化，通過窺視孔21可查看坩堝7內金屬合金料的熔化情況，感應加熱線圈8產生的渦流在使金屬合金料熔化的同時，還可以起到攪拌的作用，使得熔化后的金屬合金料保持較好的流動性。在坩堝7內的金屬合金料達到澆鑄條件后，上移澆鑄控制桿11，使熔化后的金屬合金料能夠通過澆鑄口9及通孔12向冷卻銅模1內進行澆鑄。圓錐形分流器18使?jié)茶T的金屬合金料均勻分散至冷卻銅模1內，金屬合金料在冷卻銅模1內凝固成圓柱環鑄件，凝固過程中，由于冷卻水和電阻加熱線圈19的作用，圓柱環鑄件內形成沿徑向的溫度梯度，使凝固組織的晶枝沿徑向由外向內生長，由于穩恒磁場發生器15產生的磁場方向是恒定不變的，因此圓柱環鑄件不同位置組織生長方向與磁場方向呈現不同的角度。

澆鑄實驗結束后靜置半小時，待圓柱環鑄件完全凝固以后，將冷卻銅模1從裝置上拆下，并從中取出圓柱環鑄件。

以上實施例僅用以說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍內。
