本實用新型涉及一種裝置，尤其是涉及一種焊接有支撐銷的定位螺柱式調速氣門門頭研磨工具。

背景技術：

目前在一些電廠在小修或臨檢過程中，處理單座減壓式調速氣門過程中，在發現調門泄漏量不大，且不是全部調門均存在泄露的情況下，如果采用立項、招標，請專門的研磨隊伍檢修等流程的話，不但時間長、費用高，且無法很好的解決生產現場實際問題，所以就產生了這種簡易、實用的閥門研磨工具。

技術實現要素：

本實用新型的目的是為解決現有門頭研磨比較復雜成本高的問題，提供一種焊接有支撐銷的定位螺柱式調速氣門門頭研磨工具。

本實用新型為解決上述技術問題的不足，所采用的技術方案是：

一種焊接有支撐銷的定位螺柱式調速氣門門頭研磨工具，包括第一抱卡、第二抱卡和多個支撐銷，所述第一抱卡和第二抱卡為結構相同的板狀結構，多個支撐銷分別固定在第一抱卡和第二抱卡的底部，第一抱卡的一端面和第二抱卡的一端面相互貼合，所述第二抱卡位于貼合面的一端上焊接有至少兩個定位螺柱，所述第一抱卡上開設有用于穿設定位螺柱的定位孔，定位螺柱伸出定位孔的一端上擰設有安裝螺母，通過安裝螺母與定位螺柱配合將第一抱卡和第二抱卡固定在一起，第一抱卡和第二抱卡固定后的中心處開設有門桿孔，門桿孔的直徑比所述的調速氣門門頭的門桿直徑大2-3mm，第一抱卡平行于定位螺柱的兩端面上加工有相互對稱的第一卡口，第二抱卡平行于定位螺柱的兩端面上均加工有相互對稱的第二卡口，第一抱卡一端上的第一卡口和第二抱卡一端上的第二卡口相互配合構成卡槽，所述卡槽與所述調速氣門門頭兩側的止轉銷相互匹配。

所述的支撐銷焊接在第一抱卡和第二抱卡底部，第一抱卡和第二抱卡固定后，支撐銷與所述調速氣門門頭的減壓閥排氣孔相互匹配。

利用一對抱卡（即為第一抱卡和第二抱卡）將門桿卡住，抱卡端部加工兩個開口（即為卡槽），剛好卡住門頭兩側止轉銷（定位鍵），然后在抱卡上鉆兩個φ20的通孔（即為門桿孔），用于螺栓貫穿后進行固定，將門桿與卡具卡緊，在門桿與卡具之間需墊上膠皮，防止門桿受傷。整個抱卡在加工過程中內圓要略大于門桿直徑2-3mm，用于放置膠皮預留的間隙，然后將加工的圓盤放在固定抱卡上方，圓盤的外徑要和門座的內徑進行配合，大約有1-2mm間隙，圓盤用于固定門桿在門座的中心位置。在研磨調門時，需將專用工具固定好以后，在門頭上涂抹研磨砂，進行單方向旋轉門桿，帶動門頭一起轉動，進行研磨，一般類調門（如果泄漏量不大）3-5小時即可研磨完成。在研磨過程中需要注意將門桿向上提3-5mm（根據各自預啟閥行程來定），為了避免預啟閥也參與研磨。

本實用新型的有益效果是：本實用新型通過相互配合的抱卡組成加工和攜帶均十分方便，同時適應范圍廣、研磨效率高，通過使用本實用新型中結構簡單的工具，可以節省成本，所以本實用新型成本低廉，加工方便、研磨高效便捷、適用范圍廣、故障率低。

附圖說明

圖1為本實用新型的結構示意圖。

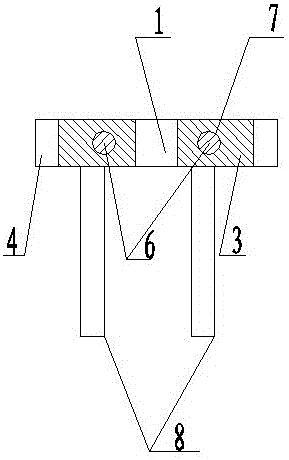

圖2為圖1中A-A方向的剖視圖。

圖示標記：1、門桿孔；2、安裝螺母；3、第一抱卡；4、卡槽；5、第二抱卡；6、定位螺柱；7、定位孔；8、支撐銷。

具體實施方式

圖中所示，具體實施方式如下：

一種焊接有支撐銷的定位螺柱式調速氣門門頭研磨工具，包括第一抱卡3、第二抱卡5和多個支撐銷，所述第一抱卡3和第二抱卡5為結構相同的板狀結構，多個支撐銷8分別固定在第一抱卡3和第二抱卡5的底部，第一抱卡3的一端面和第二抱卡5的一端面相互貼合，所述第二抱卡5位于貼合面的一端上焊接有至少兩個定位螺柱，所述第一抱卡3上開設有用于穿設定位螺柱的定位孔，定位螺柱伸出定位孔的一端上擰設有安裝螺母，通過安裝螺母與定位螺柱配合將第一抱卡3和第二抱卡5固定在一起，第一抱卡3和第二抱卡5固定后的中心處開設有門桿孔1，門桿孔1的直徑比所述的調速氣門門頭的門桿直徑大2-3mm，第一抱卡3平行于定位螺柱6的兩端面上加工有相互對稱的第一卡口，第二抱卡平行于定位螺柱6的兩端面上均加工有相互對稱的第二卡口，第一抱卡3一端上的第一卡口和第二抱卡5一端上的第二卡口相互配合構成卡槽4，所述卡槽4與所述調速氣門門頭兩側的止轉銷相互匹配。

所述的支撐銷8焊接在第一抱卡3和第二抱卡5底部，第一抱卡3和第二抱卡5固定后，支撐銷8與所述調速氣門門頭的減壓閥排氣孔相互匹配。

利用一對抱卡（分別為第一抱卡3和第二抱卡5）將門桿卡住，抱卡端部加工兩個開口（即為卡槽4），剛好卡住門頭兩側止轉銷（定位鍵），然后在抱卡上鉆兩個φ20的通孔（即為門桿孔1），用于螺栓貫穿后進行固定，將門桿與卡具卡緊，在門桿與卡具之間需墊上膠皮，防止門桿受傷。整個抱卡在加工過程中內圓要略大于門桿直徑2-3mm，用于放置膠皮預留的間隙，然后將加工的圓盤放在固定抱卡上方，圓盤的外徑要和門座的內徑進行配合，大約有1-2mm間隙，圓盤用于固定門桿在門座的中心位置。在研磨調門時，需將專用工具固定好以后，在門頭上涂抹研磨砂，進行單方向旋轉門桿，帶動門頭一起轉動，進行研磨，一般類調門（如果泄漏量不大）3-5小時即可研磨完成。在研磨過程中需要注意將門桿向上提3-5mm（根據各自預啟閥行程來定），為了避免預啟閥也參與研磨。

本實用新型所列舉的技術方案和實施方式并非是限制，與本實用新型所列舉的技術方案和實施方式等同或者效果相同方案都在本實用新型所保護的范圍內。
