本實用新型涉及鋼鐵冶金耐火材料領域，具體涉及一種中間包穩流器。

背景技術：

中間包穩流器是安裝在中間包沖擊區底部用來穩定中間包水口區域鋼水流動，防止鋼渣卷入鋼水造成連鑄坯內部質量缺陷，促進夾雜物上浮，減少鋼水噴濺的功能性耐火材料。針對中間包沖擊區附近工作層受鋼水沖刷侵蝕過快，制約中間包包齡進一步提高的情況，在中間包鋼水沖擊區增加沖擊板或穩流器，均能減緩鋼水對沖擊區附近中間包的沖刷，從而進一步提高包齡。在鋼坯連鑄過程中，穩流器緩解了大包鑄流對中間鋼水液面的強烈沖擊，中間包鋼水液面平穩，穩流器將鋼包鑄流沖擊所引起的強烈渦流限制在局部區域，減少了鋼水卷渣的幾率，促進了鋼水內夾雜物的上浮，從而減少夾雜物，穩流器的形狀一般為方形、長方形、圓形。

一般中間包穩流器的出鋼孔為直孔型，出鋼孔正對中間包的中部位置，與中間包的底部垂直，致使鋼流對中間包沖刷作用較大，鋼水緩沖效果不明顯，同樣會造成渦流，中間流次溫度高，中包溫度流場不均勻，邊部溫度低，中間溫度高，不利于生產的穩定進行。

技術實現要素：

針對上述情況，本實用新型的目的是提供一種中間包穩流器，改善中間包溫度流場，均衡中間包各部位溫度，減少中間包氧化夾雜，減少中間包高溫事故。

本實用新型是通過如下方式實現的，一種中間包穩流器，包括穩流器本體，所述穩流器本體為等腰梯形體，穩流器本體下方的兩個出鋼口傾斜設置，所述出鋼口的傾斜方向與穩流器側面傾斜方向一致。

優選的，所述兩個出鋼口所在傾斜延長線的夾角為90°，最大限度的改善了中間包溫度的流場，均衡中間包各部位的溫度。

本實用新型的中間包穩流器，出鋼口的傾斜設置，減緩了鋼水對中間包中部的沖刷，避免了渦流的產生，同時改善了中間包溫度的流場，使中間包溫度流場均勻，保持了鋼水穩定性，且渣與鋼液分離效果較佳。

附圖說明

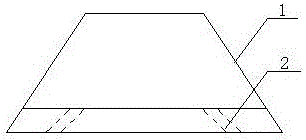

圖1為本實用新型的結構示意圖；

圖2為本實用新型中間包溫度流場示意圖。

具體實施方式

如圖1所示，一種中間包穩流器，包括穩流器本體1，所述穩流器本體1橫截面為等腰梯形，穩流器本體1下方的兩個出鋼口2傾斜設置，出鋼口2傾斜方向與穩流器本體側面傾斜方向一致。

具體實施時，如圖2所示，鋼水通過穩流器本體1傾斜的出鋼口2，改善了中間包3的溫度流場，均衡了中間包3各部位溫度，保證了鋼水的穩定性。
