本實用新型涉及一種熱處理爐，具體是一種移動罩式熱處理爐。

背景技術：

隨著我國鑄造行業的快速發展，鑄件生產廠家之間的市場競爭也越來越激烈，對于鑄件生產廠家來說，只有優質低耗的鑄件才具有市場競爭力，熱處理是決定鑄件性能和生產過程能源消耗的重要工序之一，熱處理所使用的熱處理爐的保溫效果及工作效率直接影響到鑄件的物理性能和鑄件的生產效率。

傳統使用的周期性熱處理爐包括罩式熱處理爐和臺車式熱處理爐等，對于傳統的罩式熱處理爐來說，其包括爐罩和底座，該爐罩包括外殼和爐襯，外殼由鋼板及型鋼焊接而成，爐襯設置于爐罩的內部，在該爐罩的內壁上設置有電熱元件。罩式熱處理爐封閉好、爐溫均勻、保溫效果好并可以節約能源，但是其爐底一般不能夠移動，只能夠使爐罩垂直移動或者水平移動來完成裝爐和出爐，因而罩式熱處理爐的工作效率不高，同時因為罩式熱處理爐的出爐時間較長，所以會對鑄件的熱處理性能產生不利影響。

對于臺車式熱處理爐來說，其包括固定的加熱室和設置在行走機構上的活動的爐底。在加熱室的一端或者兩端設置有爐門，裝有行走機構的爐底由牽引機構沿地面上的導軌通過爐門被拉出或拖入爐膛，以便于在爐外裝卸鑄件。臺車式熱處理爐的爐底可以移動傾翻，可以很方便的直接將被熱處理的鑄件從加熱室運送到諸如淬火槽之類的目的地后傾翻卸下，但是臺車式熱處理爐的爐門處密封不好，此處的溫度不均勻，因而臺車式熱處理爐保溫性能不好，會對鑄件熱處理后的物理性能造成不利影響，且臺車式熱處理爐的一次性投資較大，重載工件進行轉移移動，危險性也較大。

因此無論是傳統的臺車式熱處理爐還是傳統的罩式熱處理爐都不能夠充分滿足目前對周期性熱處理爐低能耗、高保溫和高工作效率的要求。

技術實現要素：

本實用新型的目的在于提供一種成本低、安全性高的移動罩式熱處理爐，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種移動罩式熱處理爐，包括活動爐臺和固定爐臺，所述活動爐臺的底部設置有爐臺車架，所述固定爐臺位于活動爐臺的內部，所述活動爐臺和固定爐臺之間設置有爐體保溫層，所述爐體保溫層與固定爐臺之間設置有側密封裝置，所述爐體車架的底部安裝有爐臺移動車輪裝置，所述固定爐臺的右側設置有移動爐門，所述移動爐門的上方設置有鏈條和爐門升降傳動裝置。

作為本實用新型進一步的方案：所述爐臺移動車輪裝置連接有移動車輪減速機裝置。

作為本實用新型再進一步的方案：所述爐門升降傳動裝置包括爐門移動電機和爐門減速機裝置。

與現有技術相比，本實用新型的有益效果是：

本實用新型通過改變傳統熱處理爐的結構，將罩式熱處理爐密封好、保溫效果良好的優點和臺車式熱處理爐的爐底可移動傾翻的優點結合起來，既可以節約用電，又能夠保證鑄件熱處理質量，同時降低勞動強度，提高生產效率。

附圖說明

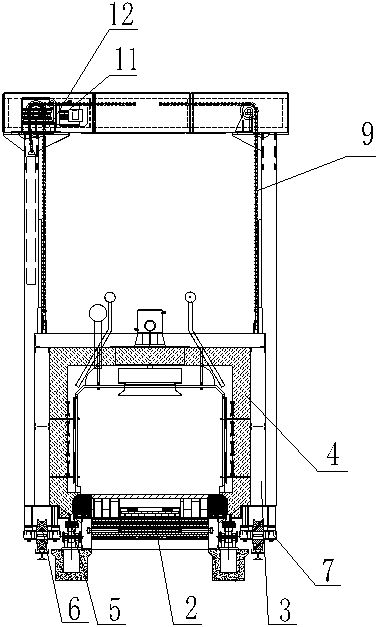

圖1為本實用新型的主視圖。

圖2為本實用新型的左視圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種移動罩式熱處理爐，包括活動爐臺1和固定爐臺2，所述活動爐臺1的底部設置有爐臺車架3，所述固定爐臺2位于活動爐臺1的內部，所述活動爐臺1和固定爐臺2之間設置有爐體保溫層4，所述爐體保溫層4與固定爐臺2之間設置有側密封裝置5，所述爐體車架3的底部安裝有爐臺移動車輪裝置6，所述爐臺移動車輪裝置6連接有移動車輪減速機裝置7，所述固定爐臺2的右側設置有移動爐門8，所述移動爐門8 的上方設置有鏈條9和爐門升降傳動裝置10，所述爐門升降傳動裝置10包括爐門移動電機11和爐門減速機裝置12。

所述移動罩式熱處理爐在使用時，先采用減速電機將活動爐臺1移開，露出固定爐臺2，再將所處理的工件轉移出爐外。

本實用新型通過改變傳統熱處理爐的結構，將罩式熱處理爐密封好、保溫效果良好的優點和臺車式熱處理爐的爐底可移動傾翻的優點結合起來，既可以節約用電，又能夠保證鑄件熱處理質量，同時降低勞動強度，提高生產效率。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。
