本實用新型屬于陶瓷插芯倒角加工機技術領域，具體地說，本實用新型涉及一種陶瓷插芯倒角加工機的減振進料壓料機構。

背景技術：

隨著全球科技和經濟的進步，工業自動化程度的加深，外加上近年來德國和美國推出工業4.0時代的到來，將工業自動化又推向了一個高潮，使傳統的由人力勞動所實現的生產逐漸滿足不了市場所導向的生產成本和產品質量的控制，傳統的陶瓷插芯倒角加工機實用氣缸來推動操作桿，實現進料和壓料操作，由于氣缸的工作是跳躍式函數，導致操作桿的振動會很厲害，使得固定操作桿上與機架連接的孔徑磨損厲害，另外氣動控制的操作桿在壓料操作時，由于氣動控制的氣壓的大小不穩定，導致進行壓料操作時，壓料的力度大小不等，使壓料的效果和質量變差，同時當進料端為豎向設置時，進入進料管道的料容易脫落，所以需要在進料管道上增加鎖料裝置，保證進料的可靠性，同時改善機構的控制原理是當下需要解決的問題之一。

技術實現要素：

本實用新型提供一種陶瓷插芯倒角加工機的減振進料壓料機構，目的是使進料不脫落，進料壓料動作變平順，保證進料壓料的可靠性。

為了實現上述目的，本實用新型采取的技術方案為：一種陶瓷插芯倒角加工機的減振進料壓料機構，包括進料座一、進料座二、擋塊一、擋塊二、進料管道、拉簧、壓桿、內六角螺栓、銷和微型電動推桿，其中進料座二與進料座一固定連接，擋塊一與進料座二螺栓連接，擋塊二與進料座二螺栓連接，進料管道的小端插入進料座一中，且使進料管道的小端的端口與進料座一的上端面平齊，并且用內六角螺栓將進料管道鎖緊在進料座一中，拉簧一端與進料座二固定連接，另一端與壓桿連接，所述壓桿通過銷與進料座二轉動副連接，所述微型電動推桿與壓桿一端接觸。

優選的，所述進料管道的內壁沿圓周方向設有彈性鎖片，且彈性鎖片頂端薄底端厚，由彈簧鋼制成，所述彈性鎖片的底端與進料管道的內壁固定連接。

優選的，所述壓桿中部設有掛耳，且拉簧的另一端與掛耳連接，在壓桿的另外一端設有橡膠墊塊，所述橡膠墊塊與微型電動推桿接觸。

優選的，所述進料座二上設有銷孔和拉簧安裝孔，另外在進料座二的拐角處設有進料缺口。

本實用新型是使使進料不脫落，進料壓料動作變平順，保證進料壓料的可靠性，為解決上述問題，對進料壓料機構的結構做了全新的設計，采用以上技術方案的有益效果是：通過在進料管道內部設有彈性鎖片，保證了進料不會脫落，不會使壓料操作出現空缺，保證了壓料操作的效率，另外在壓桿的中部設有掛耳，通過一端與進料座二上的拉簧安裝孔底部連接，另一端與壓桿上掛耳連接的拉簧的作用，以及在壓桿的端部設有橡膠墊塊，且通過微型電動推桿與橡膠墊塊接觸式連接，通過拉簧和微型電動推桿的共同作用，使得進料壓料動作更加平順，減少機械振動和摩擦造成的機械磨損。

附圖說明

圖1是進料壓料機構的整體結構示意圖；

圖2是進料座二的結構示意圖；

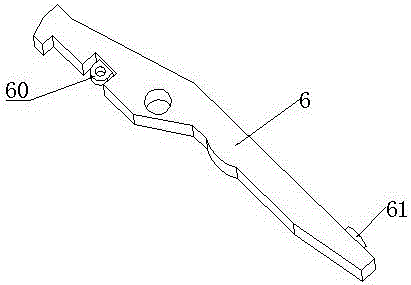

圖3是壓桿的結構示意圖；

圖4是進料管道內部剖視圖；

其中：

1、進料座一；2、進料座二；3、擋塊一；4、擋塊二；5、進料管道；6、壓桿；7、內六角螺栓；8、銷；9、微型電動推桿 ；20、銷孔；21、拉簧安裝孔；22、進料缺口；50、彈性鎖片；60、掛耳；61、橡膠墊塊。

具體實施方式

下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式作進一步詳細的說明，目的是幫助本領域的技術人員對本實用新型的構思、技術方案有更完整、準確和深入的理解，并有助于其實施。

如圖1所示，本實用新型是一種陶瓷插芯倒角加工機的減振進料壓料機構，目的是使進料不脫落，進料壓料動作變平順，保證進料壓料的可靠性。

具體的說，如圖1至圖4所示，包括進料座一1、進料座二2、擋塊一3、擋塊二4、進料管道5、拉簧、壓桿6、內六角螺栓7、銷8和微型電動推桿9，其中進料座二2與進料座一1固定連接，擋塊一3與進料座二2螺栓連接，擋塊二4與進料座二2螺栓連接，進料管道5的小端插入進料座一1中，且使進料管道5的小端的端口與進料座一1的上端面平齊，并且用內六角螺栓7將進料管道5鎖緊在進料座一1中，拉簧一端與進料座二2固定連接，另一端與壓桿6連接，所述壓桿6通過銷8與進料座二2轉動副連接，所述微型電動推桿9與壓桿6一端接觸；如圖4所示，所述進料管道5的內壁沿圓周方向設有彈性鎖片50，且彈性鎖片50頂端薄底端厚，由彈簧鋼制成，所述彈性鎖片50的底端與進料管道5的內壁固定連接；如圖3所示，所述壓桿6中部設有掛耳60，且拉簧的另一端與掛耳60連接，在壓桿6的另外一端設有橡膠墊塊61，所述橡膠墊塊61與微型電動推桿9接觸；如圖2所示，所述進料座二2上設有銷孔20和拉簧安裝孔21，另外在進料座二2的拐角處設有進料缺口22。

以下用具體實施例對具體工作方式進行闡述：

當進料管道5內部有原料穿過時，彈性鎖片50被迫張開，然后彈性鎖片50變形后希望恢復形變，由彈簧鋼制成的彈性鎖片50恢復形變被進料管道5內部的原料阻擋，所以彈性鎖片50的頂端對進料管道5內的原料表面施加壓力，將原料鎖住在進料管道5的內部，只有后面的原料前進時，將位于進料座一1中進料管道5中的原料推向進料座二2，實現原料的只進不退，保證了進料的可靠性。

在進行進料壓料操作時，微型電動推桿9先通電工作，然后微型電動推桿9推著壓桿6的一端開始運動，由于在壓桿6的常態進料狀態下，進料座二2上拉簧安裝孔21中的拉簧處于拉伸狀態，此時當微型電動推桿9通過橡膠墊塊61推著壓桿6運動時，拉簧被進一步拉伸，直到壓桿6的另外一端將原料壓入設備中，利用微型電動推桿9實現了壓料作用力的平穩，保證了壓料操作動作的可靠，然后微型電動推桿9開始回程運動，此時拉簧拉著壓桿6另一端往回運動，然后壓桿6繞著銷8，使壓桿6的設有橡膠墊塊61的一端由于杠桿原理始終與微型電動推桿9接觸，直到拉簧使得壓桿6回到進料的位置，然后進行進料操作，這樣循環往復，不斷實現進料壓料操作，通過拉簧和微型電動推桿9的共同作用，使得進料壓料動作更加平順，減少了機械振動覺摩擦造成的機械磨損。

以上結合附圖對本實用新型進行了示例性描述，顯然，本實用新型具體實現并不受上述方式的限制，只要是采用了本實用新型的方法構思和技術方案進行的各種非實質性的改進；或未經改進，將本實用新型的上述構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。
