本實用新型涉及激光熔覆技術領域，具體為一種可加入不同應力吸收帶的對熔覆層。

背景技術：

高溫、腐蝕、摩擦和磨損引起的工程構件的失效大多發生在表面，這一現象促使材料科學工作者對材料表面的極大關注，并促使材料表面改性技術的迅猛發展，人們希望在材料整體保持足夠的韌性和強度的同時，使材料表面獲得較高的、特定的使用性能，如耐磨、耐腐蝕、和抗氧化等，激光熔覆是一項新興、迅猛發展的技術，它是在高能量密度激光束照射下，基體表面與根據需要的對熔覆層同時融化，形成表面熔覆層，現在的熔覆層在需要增加抗拉強度時，需要加入應力吸收帶，但是目前的對熔覆層只能加入一種應力吸收帶，不能根據應力的大小加入不同的應力吸收帶，因此需要對現有的對熔覆層進行改進。

技術實現要素：

本實用新型的目的在于提供一種可加入不同應力吸收帶的對熔覆層，以解決上述背景技術中提出的傳統的對熔覆層只能加入一種應力吸收帶的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可加入不同應力吸收帶的對熔覆層，包括對熔覆層本體，所述對熔覆層本體的頂部開有凹槽，所述對熔覆層本體的內部設有中空內腔，所述中空內腔的內腔左側壁上下設有兩組預緊裝置，兩組所述預緊裝置的右端頂部和底部均對稱設有導向塊。

優選的，所述預緊裝置包括外管，所述外管的內腔滑動連接有內柱，所述外管與內柱之間設有彈性件，所述彈性件的一端與內柱的右端連接，所述彈性件的另一端與外管的內腔右側壁連接。

優選的，所述對熔覆層本體包括抗腐蝕層，所述抗腐蝕層的右側設有抗氧化層，所述抗氧化層的右側設有抗沖擊層。

優選的，所述對熔覆層本體為合金鋼層。

與現有技術相比，本實用新型的有益效果是：該種可加入不同應力吸收帶的對熔覆層，結構簡單，設置合理，通過設有的凹槽和預緊裝置，可以將不同的應力吸收帶加入到對熔覆層內腔，而且可以得到固定，而且通過設有的抗氧化層和抗腐蝕層可以防止對熔覆層氧化，而且增強了對熔覆層的耐腐蝕性。

附圖說明

圖1為本實用新型結構示意圖；

圖2為本實用新型熔覆層本體內部結構示意圖；

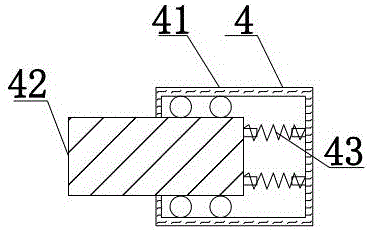

圖3為本實用新型預緊裝置內部結構示意圖。

圖中：1對熔覆層本體、11抗腐蝕層、12抗氧化層、13抗沖擊層、2凹槽、3中空內腔、4預緊裝置、41外管、42內柱、43彈性件、5導向塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種可加入不同應力吸收帶的對熔覆層，包括對熔覆層本體1，所述對熔覆層本體1的頂部開有凹槽2，所述對熔覆層本體1的內部設有中空內腔3，所述中空內腔3的內腔左側壁上下設有兩組預緊裝置4，兩組所述預緊裝置4的右端頂部和底部均對稱設有導向塊5。

其中，所述預緊裝置4包括外管41，所述外管41的內腔滑動連接有內柱42，所述外管41與內柱42之間設有彈性件43，所述彈性件43的一端與內柱42的右端連接，所述彈性件43的另一端與外管41的內腔右側壁連接，所述對熔覆層本體1包括抗腐蝕層11，所述抗腐蝕層11的右側設有抗氧化層12，所述抗氧化層12的右側設有抗沖擊層13，抗腐蝕層11和抗氧化層12增加對熔覆層本體1的耐腐蝕性和抗氧化性，所述對熔覆層本體1為合金鋼層。

工作原理：根據需要不同的抗拉強度，將不同的應力吸收帶通過凹槽2插入到中空內腔3內，并且通過預緊裝置4進形預緊，防止脫落，當對熔覆層本體1有初始趨勢裂紋出現時，應力吸收帶的塑性變形可吸收對熔覆層本體1裂紋產生和擴展的能量，限制裂紋的進一步產生和擴展的范圍，即使有裂紋產生也能使對熔覆層本體1上的貫穿裂紋變為封閉裂紋。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
