本實用新型涉及鑄件生產加工領域，具體涉及一種農業機械鑄件用落砂裝置。

背景技術：

農業機械是指在作物種植業和畜牧業生產過程中，以及農、畜產品初加工和處理過程中所使用的各種機械。農業機械包括農用動力機械、農田建設機械、土壤耕作機械、種植和施肥機械、植物保護機械、農田排灌機械、作物收獲機械、農產品加工機械、畜牧業機械和農業運輸機械等。

農業機械鑄件繁多，大都采用砂模鑄造，在鑄造工序完成后，需要將鑄件內部的砂模清理出來，而目前大多數廠家均是采用人工的方式清理，工作人員采用木榔頭進行不斷的敲擊鑄件，使鑄件內的砂模破碎成砂粒掉出，然而這種操作方式一方面費時、費力，極其損耗人工，而且工作的效率也極其的低下，每天一位工作人員可清理的數量也極其有限，因此，使得鑄件生產量大大降低；另一方面只針對單一方向的內孔排砂效果較好，不適用于具有不同方向內孔的鑄件。

技術實現要素：

本實用新型的目的在于克服現有技術中存在的上述問題，提供一種農業機械鑄件用落砂裝置，便于提高鑄件的生產量，適用于具有不同方向內孔的鑄件。

為實現上述技術目的，達到上述技術效果，本實用新型是通過以下技術方案實現：

一種農業機械鑄件用落砂裝置，包括上下為開口的箱體，所述箱體中設有用于放置鑄件的晃板，所述晃板的板體均勻開設有排砂孔，所述晃板成弧形結構，較低的中部設有轉軸，較高的兩端處設有承壓部，所述晃板位于兩承壓部的上方對稱設有頂桿機構，所述晃板在兩端頂桿機構的依次頂壓作用下實現往復晃動，所述頂桿機構通過若干支撐板與箱體固定連接，所述支撐板的中部開設有便于吊放鑄件的通孔，所述晃板位于兩承壓部的下方對稱設有限制晃動幅度的限位塊，所述限位塊的下方設有錐形集砂管，所述限位塊及錐形集砂管與箱體固定連接。

進一步地，所述頂桿機構由支架、氣缸、鋼絲繩、滑輪、配重塊和頂桿組成，所述氣缸通過鋼絲繩與配重塊的上端相連，所述配重塊的下端與頂桿相連，所述配重塊的側部與固定于支架內壁的滑輪相抵。

進一步地，所述頂桿的端部為圓頭。

進一步地，所述晃板的中部底側設有若干轉軸支撐桿。

進一步地，所述限位塊的下端設有加強支撐桿。

本實用新型的有益效果是：

頂桿機構工作時，利用氣缸帶動配重塊運動，隨著帶動頂桿做向上或向下的運動；鑄件經吊運組件從通孔吊放在晃板上，晃板在兩端頂桿機構的依次頂壓作用下實現往復晃動，鑄件隨之翻滾，內孔中砂從排砂孔落入錐形集砂管中。通過采用晃動方式替代傳統的振動，使得不同方向的內孔中砂均能會被及時排出。

當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

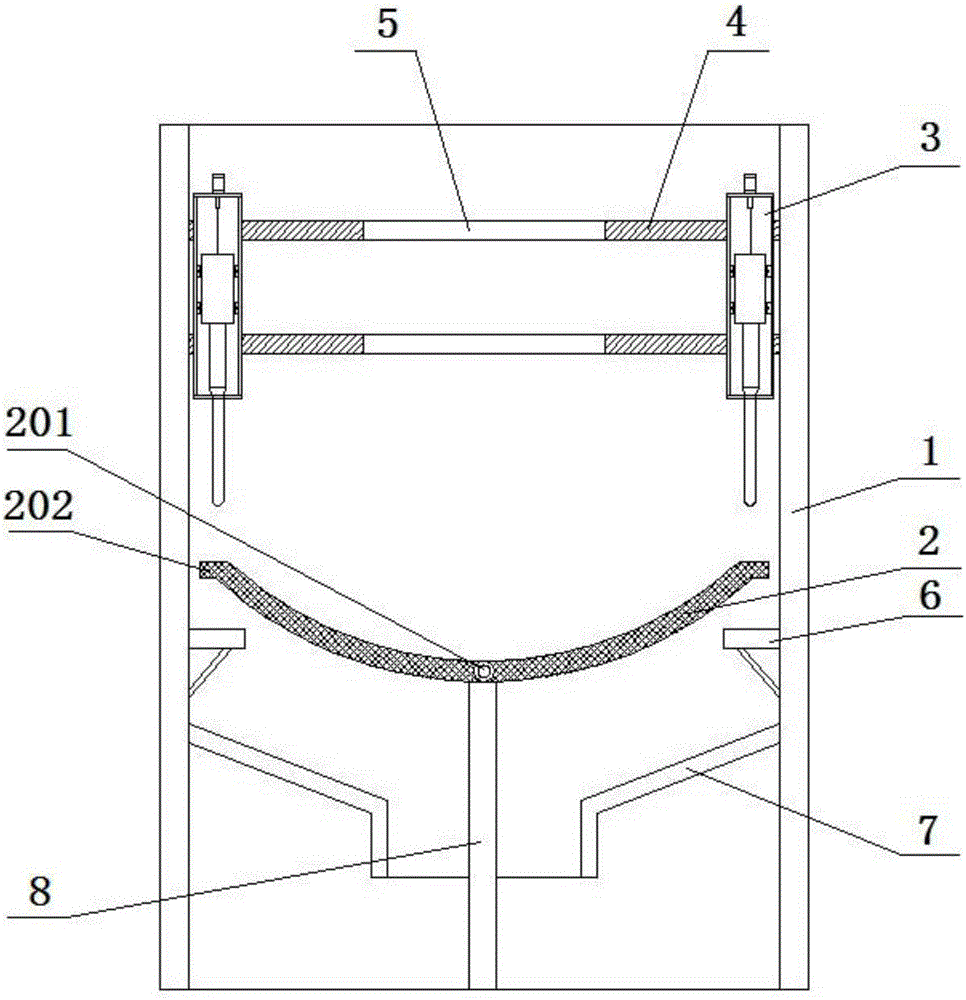

圖1為本實用新型的結構示意圖；

圖2為本實用新型中頂桿機構的結構示意圖；

附圖中，各標號所代表的部件列表如下：

1-箱體，2-晃板，201-轉軸，202-承壓部，3-頂桿機構，301-支架，302-氣缸，303-鋼絲繩，304-滑輪，305-配重塊，306-頂桿，4-支撐板，5-通孔，6-限位塊，7-錐形集砂管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2所示，本實用新型為一種農業機械鑄件用落砂裝置，包括上下為開口的箱體，箱體1中設有用于放置鑄件的晃板2，晃板2的板體均勻開設有排砂孔，晃板2成弧形結構，較低的中部設有轉軸201，較高的兩端處設有承壓部202，晃板2位于兩承壓部202的上方對稱設有頂桿機構3，晃板2在兩端頂桿機構3的依次頂壓作用下實現往復晃動，頂桿機構3通過若干支撐板4與箱體1固定連接，支撐板4的中部開設有便于吊放鑄件的通孔5，晃板2位于兩承壓部202的下方對稱設有限制晃動幅度的限位塊6，限位塊6的下方設有錐形集砂管7，限位塊6及錐形集砂管7與箱體1固定連接。

其中，頂桿機構3由支架301、氣缸302、鋼絲繩303、滑輪304、配重塊305和頂桿306組成，氣缸302通過鋼絲繩303與配重塊305的上端相連，配重塊305的下端與頂桿306相連，配重塊305的側部與固定于支架內壁的滑輪304相抵，頂桿306的端部為圓頭。

其中，晃板2的中部底側設有若干轉軸支撐桿8。

其中，限位塊6的下端設有加強支撐桿。

本實施例的一個具體應用為：頂桿機構3工作時，利用氣缸302帶動配重塊305運動，隨著帶動頂桿306做向上或向下的運動；鑄件經吊運組件從通孔5吊放在晃板2上，晃板2在兩端頂桿機構3的依次頂壓作用下實現往復晃動，鑄件隨之翻滾，內孔中砂從排砂孔落入錐形集砂管7中。通過采用晃動方式替代傳統的振動，使得不同方向的內孔中砂均能會被及時排出。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本實用新型優選實施例只是用于幫助闡述本實用新型。優選實施例并沒有詳盡敘述所有的細節，也不限制該實用新型僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本實用新型的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本實用新型。本實用新型僅受權利要求書及其全部范圍和等效物的限制。
