本發明涉及探傷機械設備，特別是一種鋼管拋光清潔設備。

背景技術：

在金屬管大量生產之后，沒有及時銷售出去的金屬管會放置倉庫中長期存放，當倉庫內的金屬管出庫售出時，每根金屬管都需要進行探傷工藝，對金屬管的內部進行損傷檢測，確保金屬管的質量，但是由于存放時間過長，會產生銹跡以及塵土，在探傷過程中無法完美的檢測，需要改進。

申請?zhí)枮?01520097280.2的發明一種螺旋進給式不銹鋼管拋光設備與本發明技術領域相同。本發明公開了一種螺旋進給式不銹鋼管拋光設備，包括設備的底座，底座上設有夾持不銹鋼管端部的旋轉機構和夾持不銹鋼管另一端部的鋼管支撐機構，底座上還設有螺桿進給裝置，所述螺桿進給裝置包括螺桿、螺桿電機和位移套管，所述螺桿末端設有螺桿支撐座，螺桿平行設置在待拋光不銹鋼管側面，所述位移套管套接在螺桿上，位移套管側向連有連接桿，所述連接桿另一端連接拋光套環，所述拋光套環為中空環形結構，拋光套環內層設有拋光清潔材料。本發明采用螺桿進給方式，拋光作業過程中不銹鋼管和拋光設備接觸穩定，拋光效果好、效率高。

為了使檢測探傷的結果更加精準，我們需要設計一種探傷檢測前對鋼管表面進行拋光清潔的設備。上述發明一種螺旋進給式不銹鋼管拋光設備雖然功能強大，但是只針對不銹鋼的材料特點，不能適應普通鋼管。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種鋼管拋光清潔設備。

實現上述目的本發明的技術方案為，一種鋼管拋光清潔設備，包括探傷箱體，所述探傷箱體上設有噴灑清潔機構、線切割機構以及驅動磨砂機構，所述噴灑清潔機構由開在探傷箱體內一側表面的橫槽、嵌裝在橫槽內一端的伸縮電機B、設置在探傷箱體內位于橫槽處且豎直部分向上的L形桿、銷軸連接在L形桿豎直部分另一端鉸鏈連接在伸縮電機B伸縮端的擺動桿、設置在擺動桿上用于噴灑管體的噴頭、一端與噴頭相連通另一端伸出探傷箱體的連接管、設置在探傷箱體外側表面且與連接管相連通的水箱、設置在連接管上的抽吸泵和設置在連接管上的控制閥體構成。

所述線切割機構由開在探傷箱體一側表面且縱截面為凸字形的橫槽、設置在探傷箱體一側表面的加工板、設置在加工板位于探傷箱體一側表面且嵌裝在橫槽內的凸起、設置在橫槽內一側表面且伸縮端與凸起固定連接的伸縮電機、開在加工板上的橫向豁口、設置在加工板側表面的線切割主體、設置在加工板位于橫向豁口上下兩端的一對引導器和伸出線切割主體且繞過一對引導器的切割線構成。

所述驅動磨砂機構由開在探傷箱體相對兩側表面弧形豁口、兩端分別設置在弧形豁口內的固定桿、固定套裝在固定桿上的磨砂輪、設置在箱體內側表面且與固定桿同心位置的圓盤、設置在圓盤上的多個旋轉電機、套裝在旋轉電機旋轉端驅動桿、設置在箱體內位于圓盤相對一側表面的伸縮電機A、設置在伸縮電機A伸縮端的頂盤和設置在頂盤上與多個旋轉電機位置相對應的軸承構成。

所述探傷箱體內下表面開有出水孔，所述探傷箱體外下表面且位于出水孔處設有收集水箱。

所述控制閥體由設置在連接管上的殼體、設置在殼體內的旋轉電機C、設置在旋轉電機C旋轉端的凸輪、開在連接管上位于殼體內部分且與凸輪厚度相匹配的豁口和設置在凸輪相對兩側的密封墊構成。

所述收集水箱上開有豎直豁口，所述豎直豁口內嵌裝有透視玻璃。

所述伸縮電機B型號為DM59R。

所述抽吸泵型號為40ZW10-20。

所述切割線采用Φ0.25冷拉鉬絲。

所述磨砂輪采用金剛砂輪。

利用本發明的技術方案制作的探傷前清潔切割設備，一種針對金屬制管探傷檢測工藝研發的清洗設備，清洗表面來完善探傷檢測的性能。

附圖說明

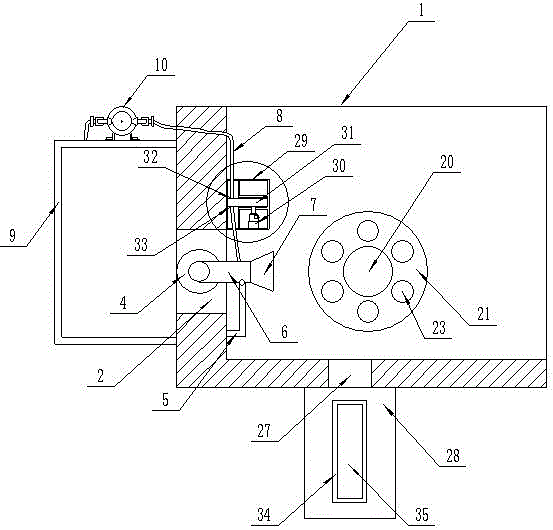

圖1是本發明所述探傷前清潔切割設備的結構示意圖；

圖2是本發明所述驅動磨砂機構的結構示意圖；

圖3是本發明所述噴灑清潔機構和線切割機構的結構示意圖；

圖4是本發明所述噴灑清潔機構的俯視圖；

圖5是本發明所述加工板的主視圖；

圖6是本發明所述探傷前清潔切割設備的局部放大圖；

圖7是本發明所述凸輪的結構示意圖；

圖中，1、探傷箱體；2、橫槽；3、凸字形的橫槽；4、伸縮電機B；5、L形桿；6、擺動桿；7、噴頭；8、連接管；9、水箱；10、抽吸泵；11、加工板；12、凸起；13、伸縮電機；14、橫向豁口；15、伸出線切割主體；16、引導器；17、切割線；18、弧形豁口；19、固定桿；20、磨砂輪；21、圓盤；22、旋轉電機；23、驅動桿；24、伸縮電機A；25、頂盤；26、軸承；27、出水孔；28、收集水箱；29、殼體；30、旋轉電機C；31、凸輪；32、豁口；33、密封墊；34、豎直豁口；35、透視玻璃。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-7所示，一種鋼管拋光清潔設備，包括探傷箱體，所述探傷箱體上設有噴灑清潔機構、線切割機構以及驅動磨砂機構，所述噴灑清潔機構由開在探傷箱體（1）內一側表面的橫槽（2）、嵌裝在橫槽（2）內一端的伸縮電機B（4）、設置在探傷箱體（1）內位于橫槽（2）處且豎直部分向上的L形桿（5）、銷軸連接在L形桿（5）豎直部分另一端鉸鏈連接在伸縮電機B（4）伸縮端的擺動桿（6）、設置在擺動桿（6）上用于噴灑管體的噴頭（7）、一端與噴頭（7）相連通另一端伸出探傷箱體（1）的連接管（8）、設置在探傷箱體（1）外側表面且與連接管（8）相連通的水箱（9）、設置在連接管（8）上的抽吸泵（10）和設置在連接管（8）上的控制閥體構成;所述線切割機構由開在探傷箱體（1）一側表面且縱截面為凸字形的凸字形的橫槽(3）、設置在探傷箱體（1）一側表面的加工板（11）、設置在加工板（11）位于探傷箱體（1）一側表面且嵌裝在凸字形的橫槽(3）內的凸起（12）、設置在凸字形的橫槽(3）內一側表面且伸縮端與凸起（12）固定連接的伸縮電機（13）、開在加工板（11）上的橫向豁口（14）、設置在加工板（11）側表面的線切割主體（15）、設置在加工板（11）位于橫向豁口（14）上下兩端的一對引導器（16）和伸出線切割主體（15）且繞過一對引導器（16）的切割線（17）構成;所述驅動磨砂機構由開在探傷箱體（1）相對兩側表面弧形豁口（18）、兩端分別設置在弧形豁口（18）內的固定桿（19）、固定套裝在固定桿（19）上的磨砂輪（20）、設置在箱體（1）內側表面且與固定桿（19）同心位置的圓盤（21）、設置在圓盤（21）上的多個旋轉電機（22）、套裝在旋轉電機（22）旋轉端驅動桿（23）、設置在箱體（1）內位于圓盤（21）相對一側表面的伸縮電機A（24）、設置在伸縮電機A（24）伸縮端的頂盤（25）和設置在頂盤（25）上與多個旋轉電機（22）位置相對應的軸承（26）構成;所述探傷箱體（1）內下表面開有出水孔（27），所述探傷箱體（1）外下表面且位于出水孔（27）處設有收集水箱（28）;所述控制閥體由設置在連接管（8）上的殼體（29）、設置在殼體（29）內的旋轉電機C（30）、設置在旋轉電機C（30）旋轉端的凸輪（31）、開在連接管（8）上位于殼體（29）內部分且與凸輪（31）厚度相匹配的豁口（32）和設置在凸輪（31）相對兩側的密封墊（33）構成;所述收集水箱（28）上開有豎直豁口（34），所述豎直豁口（34）內嵌裝有透視玻璃（35）；所述伸縮電機B（4）型號為DM59R；所述抽吸泵（10）型號為40ZW10-20；所述切割線（17）采用Φ0.25冷拉鉬絲；所述磨砂輪（20）采用金剛砂輪。。

本實施方案的特點為，所述線切割機構由開在探傷箱體一側表面且縱截面為凸字形的凸字形的橫槽、設置在探傷箱體一側表面的加工板、設置在加工板位于探傷箱體一側表面且嵌裝在凸字形的橫槽內的凸起、設置在凸字形的橫槽內一側表面且伸縮端與凸起固定連接的伸縮電機、開在加工板上的橫向豁口、設置在加工板側表面的線切割主體、設置在加工板位于橫向豁口上下兩端的一對引導器和伸出線切割主體且繞過一對引導器的切割線構成,一種針對金屬制管探傷檢測工藝研發的拋光清洗設備，清洗表面來完善探傷檢測的性能。

在本實施方案中，在本裝置空閑處設置微型控制器，微型控制器輸出端1、2、3、4、5與伸縮電機B的輸入端、抽吸泵的輸入端、伸縮電機的輸入端、旋轉電機的輸入端、伸縮電機A的輸入端、旋轉電機C的輸出端電線連接，首先將金屬管插裝在圓盤上的多個旋轉電機旋轉端的驅動桿上，通過微型控制器控制伸縮電機A正常工作，伸縮電機A的伸縮端伸長，推動伸縮端的頂盤向前運動，使得軸承正好卡進金屬管內，從而將金屬管固定，然后通過微型控制器控制旋轉電機正常工作，帶動金屬管旋轉，使得設置在弧形豁口內的固定桿上的磨砂輪對其進行磨砂作業，然后通過微型控制器控制伸縮電機B工作，伸縮電機B的伸縮端來回伸縮，帶動噴頭來回運動，水箱內的清潔劑在抽吸泵的作用下經由連接管從噴頭處噴出，對金屬管進行清潔作業，通過控制閥體控制清洗過程，需要停止時，通過微型控制器控制旋轉電機C工作，將凸輪旋轉至連接管上的豁口處，阻斷水在管道里的流通，使得清洗停止，清潔后的清潔劑從出水孔處流入側表面開有豎直豁口的收集水箱內，并從豎直豁口處實時觀測收集水箱內情況，當收集滿時及時清理，打磨清洗完成后，通過微型控制器控制伸縮電機工作，使得伸縮端的凸起沿著凸字形的橫槽直線運動，帶動加工板運動，需要探傷的管從加工板的橫線開口伸出，通過切割線沿著線切割主體和一對引導器運動，切割線隨著加工板運動，從而完成對管的切割，通過上述工作原理，解決了背景技術中提到的問題，操作簡單，實用方便。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
