本發明屬于量子點制備技術領域，具體涉及一種薄膜表面氧化鋁量子點的電子輻照制備方法。

背景技術：

氧化鋁量子點是一種準零維納米結構、封閉電子而形成的極小氧化鋁顆粒，其半徑小于或接近于塊體材料，尺寸通常在1nm～100nm之間。由于氧化鋁量子點的小尺寸結構，使準連續能帶演變?yōu)榉至⒛芗?jí)結構，從而具有區別于塊體材料的迥異性質，包括小尺寸效應、量子尺寸效應、宏觀量子隧道效應、電子限域效應和獨特的表面效應等；因此，它表現出一系列新穎的物理性能與化學性能。目前，氧化鋁量子點的制備方法主要包括模板法、沉淀法、溶膠-凝膠法、水熱法等。一方面，這些方法在不斷的提高和革新；另一方面，也陸續有新的制備工藝被引入。其中，電子束輻照方法是一種極具潛力的量子點候選制備工藝。電子束輻照方法通過載能電子作用于被輻照材料的各個部分，制備的量子點分布均勻、幾何結構參數易于調控。再者，電子束輻照不需要輔助生成劑，避免了雜質引入、生成物純度高。此外，電子束輻照制備量子點是原位生長方法，其工藝流程簡易、經濟性好。

目前，利用電子束輻照方法制備其它金屬氧化物量子點的技術已有研究報道，包括電子束輻照制備的氧化鋅量子點、氧化鈦量子點等。但是，這些工藝所采用的電子束輻照裝置都是透射電子顯微鏡(簡稱透射電鏡)，其主要缺點是制備量子點樣品的尺寸較小，通常在納米至微米量級，而且制備的量子點主要適用于科學研究，難以大規模商業化應用。同時，透射電鏡的電子束流強度有限，制備效率低。尤其是，目前利用更適用于工業化生產的電子靜電加速器的電子輻照制備量子點技術鮮有報道。進一步地，科學界與工程界中也沒有采用基于電子靜電加速器的電子輻照方法制備氧化鋁量子點的技術與研究。鑒于此，經本發明課題組探索研究，欲能提供一種基于電子靜電加速器的薄膜表面氧化鋁量子點的電子輻照的制備方法，使具有新穎的物理性能與化學性能的氧化鋁量子點更適用于工業化生產及商業化應用，這正是本發明的任務所在。

技術實現要素：

本發明的目的正是針對現有技術中所存在的缺陷和不足，提供一種薄膜表面氧化鋁量子點的電子輻照制備方法；該方法采用反應濺射工藝制備氧化鋁非晶薄膜；再利用電子靜電加速器輻照氧化鋁非晶薄膜，最后對輻照薄膜退火處理；即在薄膜表面制備出氧化鋁量子點。本發明制備方法是在氧化鋁薄膜表面直接原位生長氧化鋁量子點，不需引入雜質、且工藝簡易；由于采用電子靜電加速器進行電子輻照，因此可以實現大面積規模化的制備氧化鋁量子點及商業化應用。

為實現上述目的，本發明采用由以下技術措施構成的技術方案來實現的。

本發明所述的一種薄膜表面氧化鋁量子點的電子輻照制備方法，依次包括以下的工藝步驟：

(1)基片的清洗處理

首先將所用基片進行除雜、除油及去污清洗，然后用氮?dú)獯蹈苫蚩鞠浜娓桑浑S后將清洗干燥后的基片放入磁控濺射鍍膜機中進行等離子體反濺清洗；

(2)氧化鋁非晶薄膜制備

對步驟(1)進行等離子體反濺清洗后的基片，利用反應濺射工藝在該基片上沉積氧化鋁非晶薄膜；

(3)氧化鋁非晶薄膜的電子輻照處理

將步驟(2)在基片上沉積的氧化鋁非晶薄膜樣品放置在電絕緣的樣品臺上，采用加速器并用多步輻照方式對氧化鋁非晶薄膜樣品進行電子輻照處理；其輻照氛圍為大氣環境、輻照溫度為室溫、以確保氧化鋁非晶薄膜樣品的升溫溫度小于300℃；即可在氧化鋁非晶薄膜表面生長出氧化鋁量子點陣列；

(4)氧化鋁量子點的退火處理

對步驟(3)經電子輻照制備的氧化鋁量子點樣品進行退火處理，具體作法是采用加熱爐在大氣或氧氣氛圍下退火處理；其退火溫度300℃～400℃、升溫速率5℃/～10℃/分鐘，保溫時間5～20分鐘、隨爐冷卻至室溫；通過退火處理后可以獲得化學組分為標準化學計量比的、晶化完全的氧化鋁量子點。

上述技術方案中，步驟(1)中所述將基片進行除雜、除油及去污清洗，即依次使用硝酸、丙酮、無水乙醇和去離子水在超聲波槽中對基片進行除雜、除油及去污清洗，清洗時間為20分鐘。

上述技術方案中，步驟(1)中所述基片采用表面光滑的單晶硅、或玻璃的弱導電性能的材料、且基片表面粗糙度(Ra)小于20nm。

上述技術方案中，步驟(1)中所述等離子體反濺清洗工藝參數為：本底真空度<1×10^-4Pa、工作氣體為純度高于99.95％的Ar氣、反濺清洗偏壓為-100V～-500V、反濺清洗氣壓為1.0Pa～5.0Pa、反濺清洗時間為5～30分鐘。

上述技術方案中，步驟(2)中所述利用反應濺射工藝在基片上沉積制備氧化鋁非晶薄膜的反應濺射沉積工藝參數為：所用鋁靶的純度高于99.9％、反應濺射氣體為Ar與O₂的混合氣、Ar與O₂氣體的純度均高于99.95％、Ar/O₂氣體的流量比為1:1～5:1、反應濺射功率為50W～500W、反應濺射氣壓為0.1Pa～1.0Pa、沉積溫度為室溫。

上述技術方案中，步驟(2)中所述制備的氧化鋁非晶薄膜的厚度為500nm～2μm。

上述技術方案中，步驟(3)中所述采用加速器對薄膜樣品進行電子輻照處理，所述加速器為電子靜電加速器，其滿足的技術指標為：電子靜電加速器電子能量在MeV量級、電子束流強度在μA量級，且電子能量與束流強度可調節；出束端的電子束為發散類型，且適合于大面積輻照處理。

上述技術方案中，所述電子靜電加速器對氧化鋁非晶薄膜樣品進行電子輻照處理，其電子輻照工藝參數為：電子能量為1.0～3.0MeV、氧化鋁非晶薄膜表面的電子束流密度為0.1μA/cm²～0.5μA/cm²、其輻照劑量為1.0×10¹⁴e/cm²～1.0×10¹⁶e/cm²，其輻照總時間為60～120分鐘。

上述技術方案中，所述電子靜電加速器的多步輻照方式是指每輻照20分鐘后中斷一次，中斷停留時間為10分鐘，再輻照20分鐘，如此循環3～6次。

本發明所述的一種薄膜表面氧化鋁量子點的電子輻照制備方法，可通過改變電子靜電加速器電子束流密度、電子能量及電子輻照劑量，可以調控氧化鋁量子點的分布密度與幾何結構特征參數，如量子點的尺寸等；同時，通過改變退火溫度、升溫速率及保溫時間也可以調控氧化鋁量子點的分布密度與幾何結構特征參數，如量子點的尺寸等。

本發明與現有技術相比具有以下特點與有益的技術效果：

1、本發明所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，是采用電子靜電加速器電子輻照方法在氧化鋁薄膜表面制備氧化鋁量子點，相對于現有技術，屬于原位生長技術、不需要輔助生成劑、且不引入雜質、制備的氧化鋁量子點純度高。

2、本發明所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，由于采用商用電子靜電加速器對氧化鋁薄膜進行電子輻照生成量子點，不同于現有技術中的透射電子顯微鏡，尤其是在大氣環境下進行電子輻照、不需要真空環境，因此工藝流程更加簡易、經濟性好；尤其是，采用商用電子靜電加速器，可以實現大面積規模化制備，工業化生產以及更適合于商業化應用。

3、本發明所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，采用的商用電子靜電加速器，其輻照電子束特性在于，電子能量高在MeV量級、且屬于發散型電子束；與現有技術相比，使用這種電子束輻照的氧化鋁量子點的生長機理是高能電子形成的表面電荷層導致的異向輸運機制；同時，沉積的氧化鋁薄膜為非晶態，因此本發明方法制備的氧化鋁量子點圓形度較好、其尺寸均勻、形態分布的單一性好。

4、本發明所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，經商用電子靜電加速器輻照的氧化鋁量子點進行退火處理，可以通過改變輻照與退火處理工藝參數，更加方便地調控氧化鋁量子點的分布密度與幾何結構特征參數。

附圖說明

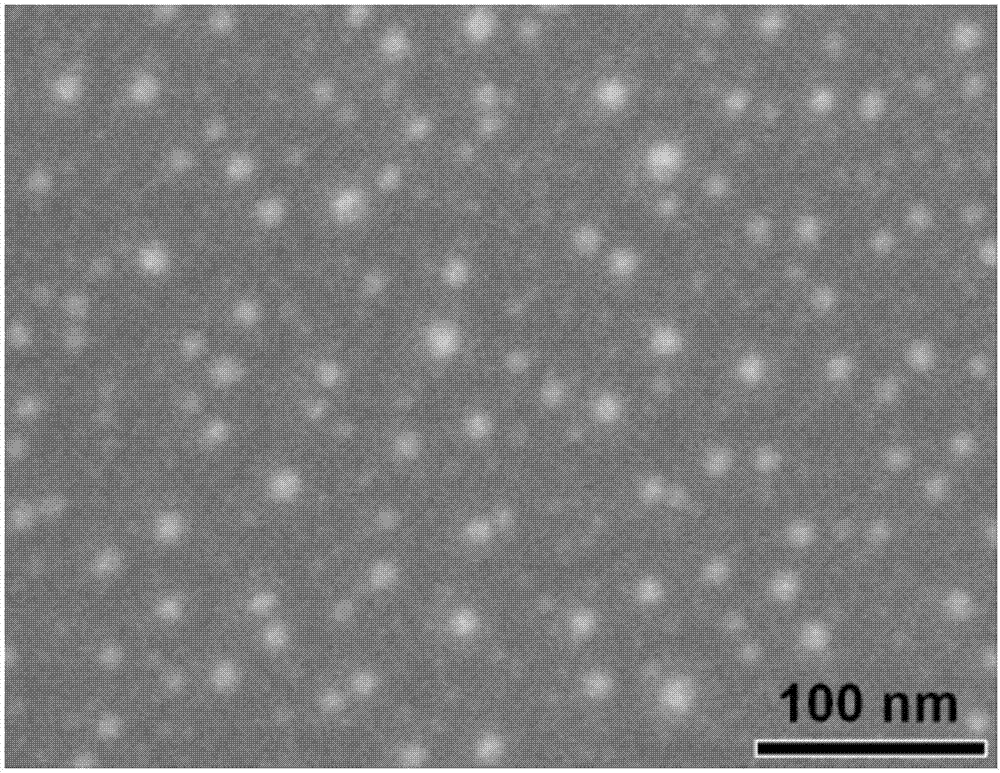

圖1本發明實施例1中采用所述一種薄膜表面氧化鋁量子點的電子輻照制備方法制備的氧化鋁量子點表面形貌SEM圖像；

圖2本發明實施例2中采用所述一種薄膜表面氧化鋁量子點的電子輻照制備方法制備的氧化鋁量子點表面形貌SEM圖像。

具體實施方式

下面用具體實施例對本發明所述的方法作進一步詳細說明，但并不意味著是對本發明保護內容的任何限定。

實施例1

本實施例1中，所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，按照前面所述的工藝步驟依次進行制備；所述加速器電子輻照采用商用電子靜電加速器，商用電子靜電加速器型號為JJ-2MV；所用的磁控濺射鍍膜機為QX-500型磁控濺射鍍膜機；所用的加熱爐為箱式加熱爐，所述基片為單晶硅圓片。

本實施例1所述一種薄膜表面氧化鋁量子點的電子輻照制備方法，具體依次采用以下的工藝步驟：

第(1)步，基片的清洗

首先將表面拋光的單晶硅圓片依次用分析純的硝酸、丙酮、無水乙醇及去離子水在超聲波槽中進行除雜、除油及去污清洗，清洗時間為20分鐘，再用氮?dú)獯蹈桑浑S后，將單晶硅圓片放入QX-500型磁控濺射鍍膜機中進行等離子體反濺清洗；反濺清洗工藝參數為：本底真空度為5×10^-5Pa、反濺清洗偏壓為-100V、純度為99.95％的Ar氣作為工作氣體、反濺氣壓為1.0Pa、清洗時間為5分鐘；且所用單晶硅圓片表面粗糙度小于20nm；

第(2)步，氧化鋁非晶薄膜制備

對第(1)步進行等離子體反濺清洗后的單晶硅圓片，用反應濺射工藝在單晶硅圓片上沉積氧化鋁非晶薄膜，沉積工藝參數為：所用鋁靶的純度為99.99％、使用純度均為99.95％的Ar與O₂混合氣作為濺射氣體、Ar:O₂氣體的流量比為1:1、反應濺射功率為50W、反應濺射氣壓為0.1Pa、沉積溫度為室溫；最后得沉積厚度為2μm的氧化鋁非晶薄膜；

第(3)步，氧化鋁非晶薄膜的電子輻照處理

將第(2)步在單晶硅圓片上沉積的氧化鋁非晶薄膜樣品放置在電絕緣的樣品臺上，采用JJ-2MV型商用電子靜電加速器在大氣環境下對氧化鋁非晶薄膜樣品用多步輻照方式進行電子輻照處理，輻照處理工藝參數為：電子能量為1.0MeV、電子束流密度為0.1μA/cm²、輻照溫度為室溫、氧化鋁非晶薄膜樣品放置在木板基臺上、其電子輻照劑量為1.0×10¹⁴e/cm²、其電子輻照總時間為60分鐘，輻照方式為多步輻照法，即每輻照20分鐘后中斷一次、中斷停留時間為10分鐘，再輻照20分鐘，如此循環3次，由此可保證氧化鋁非晶薄膜樣品的升溫溫度不高于300℃；即可在氧化鋁非晶薄膜表面生長出氧化鋁量子點陣列；

第(4)步，氧化鋁量子點的退火處理

對第(3)步經電子輻照制備的氧化鋁量子點樣品進行退火處理，具體作法是采用箱式加熱爐在大氣環境下進行退火處理，其工藝參數為：退火溫度300℃、升溫速率5℃/分鐘、保溫5分鐘，之后隨爐冷卻至室溫；通過退火處理可以獲得標準化學計量比的、晶態結構的氧化鋁量子點樣品。

對實施例1制備的氧化鋁量子點樣品進行結構形貌檢測，包括以下測試工藝、指標及結果：

采用JSM-7500F型場發射掃描電子顯微鏡(SEM)觀測薄膜表面氧化鋁量子點的結構形貌，測試工藝參數為：加速電壓200kV、分辨率為1nm。結果顯示：在單晶硅圓片上沉積氧化鋁非晶薄膜的表面形成了氧化鋁量子點，量子點的幾何形狀為圓形；量子點在薄膜表面上分布均勻，分布密度約為1450μm^-2；量子點尺寸分布較為均勻，平均直徑約為12.3nm；如圖1所示。

實施例2

本實施例2的制備方法、工藝步驟及所用電子輻照儀器與實施例1相同，其中工藝參數有所不同，所述基片為玻璃片；具體依次采用以下工藝步驟：

第(1)步，基片的清洗

首先將表面拋光的玻璃片依次用分析純的硝酸、丙酮、無水乙醇及去離子水在超聲波槽中進行除雜、除油及去污清洗，清洗時間為20分鐘，再用烤箱烘干；隨后，將玻璃片放入QX-500型磁控濺射鍍膜機中進行等離子體反濺清洗，反濺清洗工藝參數為：本底真空度為5×10^-5Pa、反濺清洗偏壓為-500V、純度為99.95％的Ar氣作為工作氣體、反濺氣壓為5.0Pa、清洗時間為30分鐘；且所用玻璃片表面粗糙度小于20nm；

第(2)步，氧化鋁非晶薄膜制備

對第(1)步進行等離子體反濺清洗后的玻璃片，用反應濺射工藝在玻璃片上沉積氧化鋁非晶薄膜，沉積工藝參數為：所用鋁靶的純度為99.99％、使用純度均為99.95％的Ar與O₂混合氣作為反應濺射氣體、Ar:O₂氣體的流量比為5:1、反應濺射功率為500W、反應濺射氣壓為1.0Pa、沉積溫度為室溫；最后得沉積厚度為500nm的氧化鋁非晶薄膜；

第(3)步，氧化鋁非晶薄膜的電子輻照處理

將第(2)步在玻璃片上沉積的氧化鋁非晶薄膜樣品放置在電絕緣的樣品臺上，采用JJ-2MV型商用電子靜電加速器在大氣環境下對氧化鋁非晶薄膜樣品用多步輻照方式進行電子輻照處理，輻照工藝參數為：電子能量為3.0MeV、電子束流密度為0.5μA/cm²、輻照溫度為室溫、氧化鋁非晶薄膜樣品放置在木板基臺上、其電子輻照劑量為4.0×10¹⁵e/cm²，其電子輻照總時間為120分鐘，輻照方式為多步輻照法，即每輻照20分鐘后中斷一次、中斷停留時間為10分鐘，再輻照20分鐘，如此循環6次，由此可以保證薄膜樣品的升溫溫度不高于300℃；即可在氧化鋁非晶薄膜表面生長出氧化鋁量子點陣列；

第(4)步，氧化鋁量子點的退火處理

對第(3)步電子輻照制備的氧化鋁量子點樣品進行退火處理，具體作法是采用箱式加熱爐在大氣環境下進行退火處理，其工藝參數為：退火溫度400℃、升溫速率10℃/分鐘、保溫時間為20分鐘，之后隨爐冷卻至室溫；通過退火處理可以獲得標準化學計量比的、晶態結構的氧化鋁量子點樣品。

實施例2采用與實施例1中相同的對氧化鋁量子點結構形貌的檢測方法。結果顯示：經實施例2制備的氧化鋁薄膜表面同樣也形成了氧化鋁量子點，量子點的幾何形狀也為圓形、尺寸及其分布均較為均勻。但是，相對于實施例1中的樣品，本實施例2中的量子點分布密度較小，約為850μm^-2，而平均直徑較大，約為18.1nm，如圖2所示。

通過以上的實施例可以證實，由本發明所述的一種薄膜表面氧化鋁量子點的電子輻照制備方法，所制備的氧化鋁量子點的幾何結構參數、在氧化鋁薄膜表面的分布密度與電子輻照工藝參數密切相關；即通過改變電子輻照工藝參數可以有效地調控氧化鋁量子點的分布密度以及幾何結構特征。
