本發明涉及一種積層制造方法，特別是涉及一種積層制造方法及其加工機。

背景技術：

參閱圖1，一種中國臺灣證書號第m498668號專利所公開的列印裝置1，主要包含承載一個工件的一個成形平臺11、相對該成形平臺11鋪灑粉末的一個鋪粉機構12、一個雷射機構13，及一個鍛打機構14。該雷射機構13用于熔融所述粉末而形成一燒結體。該鍛打機構14用于鍛打所述燒結體，而使燒結體結構更緊密。

惟，所述鍛打的方式，容易損傷燒結體，或使燒結體變形，且由于該燒結體是由多層沉積層堆疊而成，因此，每形成一層沉積層就要施以一次鍛釘，有制程時間延長的缺點。

技術實現要素：

本發明的目的在于提供一種能夠提升層與層間的密實度，及縮減制程時間的積層制造方法及其加工機。

本發明的積層制造方法，適用于在一個載臺制造一個積層體，包含下列步驟：

步驟a：傳遞振波至該載臺。

步驟b：在該載臺上堆疊兩層以上的沉積層，而形成該積層體。

本發明的積層制造方法及其加工機，所述振波是一種由輸入的低于90hz且非共振頻的低頻波所激發出具有最大振幅的高頻波，其振動頻率范圍介于500hz～900hz。

本發明的另一個目的在于提供一種降低設備成本的積層制造加工機。一種積層制造加工機，適用制造一個積層體，該積層制造裝置包含一個載臺、一個積層制造裝置，及一個振動裝置。

該載臺用于承載一工件。

該積層制造裝置包括用于輸送粉末至該載臺上方的一物料供給單元，及用于熔融所述粉末成為一層沉積層的一熔融單元，使兩層以上的沉積層在該載臺上堆疊成為該積層體。

該振動裝置包括與該載臺接觸的一個振動單元，該振動單元用于產生振波，使振波通過該載臺傳遞至所述沉積層。

一種積層制造加工機，適用制造一個積層體，該積層制造裝置包含一個載臺，及一個積層制造裝置。

該載臺用于承載該工件。

該積層制造裝置包括用于輸送粉末至該載臺上方的一物料供給單元，及用于熔融所述粉末成為一層沉積層的一熔融單元，該熔融單元具有用于輸送惰性氣體的一個工作氣路組、用于匯集惰性氣體與粉末且相對該載臺釋出粉末的一腔體，及與該載臺產生移轉式電漿電弧效應的一熔融槍?zhuān)鲆妻D(zhuǎn)式電漿電弧效應用于熔融由該腔體釋出的粉末，使兩層以上的沉積層在該載臺上堆疊成為該積層體。

本發明的積層制造加工機，該積層制造裝置為雷射積層加工裝置，且該熔融單元以雷射光熔融由該物料供給單元相對該工件釋出且堆疊在該載臺上的粉末。

本發明的積層制造加工機，該積層制造裝置為移轉式電漿電弧加工裝置，且該熔融單元具有用于輸送惰性氣體的一個工作氣路組、用于匯集惰性氣體與粉末且相對該載臺釋出粉末的一腔體，及與該載臺產生移轉式電漿電弧效應的一熔融槍?zhuān)鲆妻D(zhuǎn)式電漿電弧效應用于熔融由該腔體釋出的粉末。

本發明的積層制造加工機，還包括驅動該熔融單元分別沿一條x軸方向、一條y軸方向位移的一個第一驅動單元。

本發明的積層制造加工機，還包括驅動該熔融單元分別沿一條z軸方向位移的一個第二驅動單元。

本發明的積層制造加工機，還包括一個機體，及一個第三驅動單元，且該載臺具有樞設在該機體的一個擺動部，及設置在該擺動部上的一個承載部，該第三驅動單元驅動該擺動部以該x軸為中心旋動。

本發明的積層制造加工機，還包括驅動該載臺的承載部以該z軸為中心旋動的一個第四驅動單元。

本發明的有益效果在于：在所述沉積層堆疊過程中，結合同步振動的方式，使該積層體具有低應力、低變形量、細小顯微結構等優點，進而提升層與層間的密實度，及縮減制程時間。

本發明的另一個功效在于：使用移轉式電漿電弧設備的熔融單元在成本上更低，且積層體的密實度與外觀同樣能夠達到制程需求。

附圖說明

本發明的其他的特征及功效，將于參照?qǐng)D式的實施方式中清楚地呈現，其中：

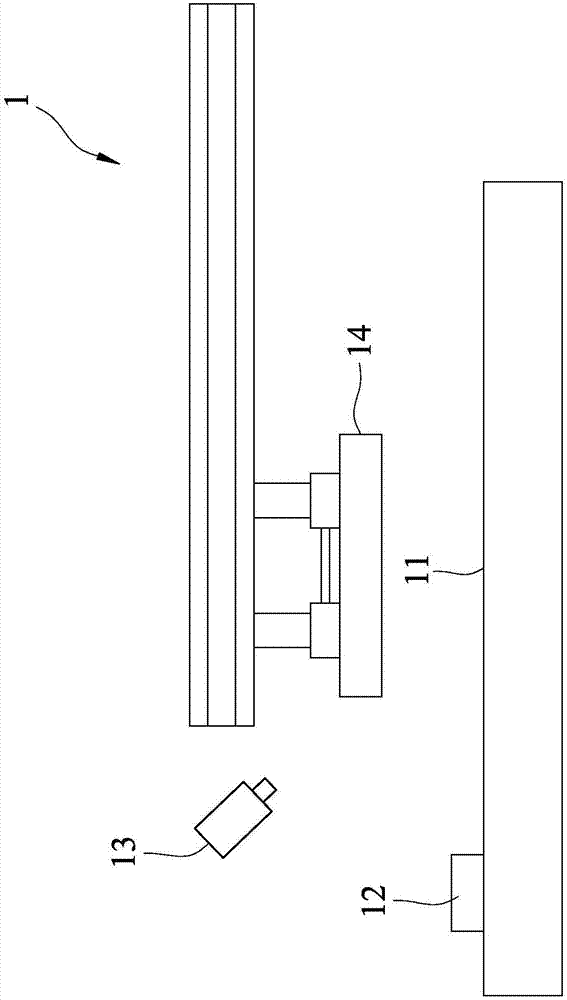

圖1是中國臺灣證書號第m498668號專利的一個示意圖；

圖2是一個示意圖，說明本發明積層制造方法及其加工機的一個第一實施例；

圖3是一個示意圖，說明本發明積層制造方法及其加工機的一個第二實施例；

圖4是一個示意圖，說明本發明積層制造加工機的一個第三實施例；

圖5是一個示意圖，說明試片a中的積層體剝離工件；

圖6是一個示意圖，說明試片b的積層體的堆疊狀態；及

圖7是一個示意圖，說明試片c的積層體的堆疊狀態。

具體實施方式

在本發明被詳細描述之前，應當注意在以下的說明內容中，類似的元件是以相同的編號來表示。

參閱圖2，本發明積層制造加工機的一個實施例，包含一個機體2、一個載臺3、一個積層制造裝置4、一個振動裝置5，及一個驅動裝置6。

該載臺3具有樞設在該機體2的一個擺動部31，及設置在該擺動部31上的一個承載部32。

該積層制造裝置4包括用于輸送粉末至該載臺3的承載部32上方的一物料供給單元41，及用于熔融所述粉末成為一層沉積層71的一熔融單元42。該熔融單元42在本實施例為一種移轉式電漿電弧設備，并具有用于輸送惰性氣體的一個工作氣路組421、用于匯集惰性氣體與粉末且相對該載臺3的承載部32釋出粉末的一腔體422，及與該載臺3的承載部32產生電弧效應的一熔融槍423。所述移轉式電漿電弧效應用于熔融由該腔體422釋出的粉末。

該振動裝置5包括與該載臺3的擺動部31接觸的一個振動單元51。該振動單元51在本實施例是以一偏心凸輪(圖未示)轉動造成振動而產生振波，其頻率與轉速成正比，可通過調整轉速，造成不同頻率的振動，較佳的，所述振波是一種由輸入的低于90hz且非共振頻的低頻波所激發出具有最大振幅的高頻波，其振動頻率范圍介于500hz～900hz。

該驅動裝置6包括驅動該熔融單元42分別沿一條x軸方向、一條y軸方向位移的一個第一驅動單元61、驅動該熔融單元42分別沿一條z軸方向位移的一個第二驅動單元62、驅動該載臺3的擺動部31以該x軸為中心旋動的一個第三驅動單元63，及驅動該載臺3的承載部32以該z軸為中心旋動的一個第四驅動單元64。

加工時，只需控制該第一驅動單元61、該第二驅動單元62、該第三驅動單元63與該第四驅動單元64，就可以使該熔融單元42依循該x軸方向、該y軸方向、該z軸方向位移，及使該載臺3的擺動部31以該x軸為中心旋動，使該載臺3的承載部32以該z軸為中心旋動，借此，在該承載部32上進行掃描填充，而堆疊數層沉積層71至形成一個積層體7，或在該承載部32上設置一個工件(圖未示)，而在該工件上形成與該工件結合的一個積層體7。

重要的是，在所述沉積層71堆疊過程中，該振動單元51會同步產生振動，而產生高頻的振動，使振波通過該載臺3傳遞至所述沉積層71，借此，使熔融且逐漸冷卻的沉積層71在高頻振動的狀態下，具有低應力、低變形量、細小顯微結構等優點，進而提升層與層間的密實度。

參閱圖3，是本發明一個第二實施例，其與該第一實施例大致相同，不同處在于：

該積層制造裝置4包括取代如圖1的熔融單元42的另一個熔融單元43，而以雷射光熔融由該物料供給單元41相對該工件釋出且堆疊在該載臺3上的粉末。

借此，同樣能夠在所述沉積層71堆疊過程中，以該振動單元51同步產生振波，并通過該載臺3傳遞至所述沉積層71，借此，使熔融且逐漸冷卻的沉積層71在高頻振動的狀態下，具有低應力、低變形量、細小顯微結構等優點，進而提升層與層間的密實度。

由于本領域中具有通常知識者根據以上說明可以推知擴充細節，因此不多加說明。

以下分別以一般3d列印裝置、如圖2的本發明的第一實施例、如圖3的本發明的第二實施例，所制造的試片a、試片b、試片c，比對積層效果。

制程條件如下：

參圖5可以清楚的看出，試片a中的積層體7剝離工件，參圖6，試片b的積層體7則堆疊的相當密實，且與該工件穩固的結合，參圖7，而試片c的積層體7則同樣堆疊的相當密實，且同樣與該工件穩固的結合，且外觀也相當整齊。

另外，參閱下表，以本發明圖3所公開的第二實施例所制造的試片c1、試片c2、試片c3、試片c4，探討導入振波后的影響，可以發現：

試片c1在沒有導入振波的情形下，其積層體7的應力值高達209mpa，試片c2及試片c3在導入低頻波后，其積層體7的應力值分別下降至129mpa及115mpa，試片c4在導入由所述非共振頻的低頻波所激發出具有最大振幅的高頻波后，其積層體7的應力值大幅下降至94mpa。顯見，試片c4相較于沒有導入振波的試片c1，能夠進一步消除殘留應力。

參閱圖3，是本發明一個第三實施例，其與該第一實施例大致相同，不同處在于：該第三實施例省略了如圖2的振動裝置5。

同樣，只需控制該第一驅動單元61、該第二驅動單元62、該第三驅動單元63與該第四驅動單元64，就可以在該承載部32上進行掃描填充，而堆疊數層沉積層71至形成該積層體7，或在該承載部32上設置一個工件(圖未示)，而在該工件上形成與該工件結合的積層體7。值得說明的是，該熔融單元42的移轉式電漿電弧效應是在大于30伏特的電壓下產生且不能產生鎖孔現象，因此，在熔融由該腔體422釋出的粉末時，可以使熱量集中在噴入的粉末上，而非已有的沉積層71或工件(圖未示)上，借此，熔融的金屬液可以快速凝固成沉積層71而不致下垂。

經由以上的說明，可將前述實施例的優點歸納如下：

1、本發明能夠在所述沉積層71堆疊過程中，結合同步振動的方式，使該積層體7具有低應力、低變形量、細小顯微結構等優點，進而提升層與層間的密實度，且由于是同步施以振動，因此，能夠縮減制程時間。

2、本發明不僅僅針對使用雷射光的熔融單元43可以提升積層體7的密實度，且同樣適用使用移轉式電漿電弧設備的熔融單元42，而使用移轉式電漿電弧設備的熔融單元42在成本上更低，對于精密度要求比較低的成品來說，該積層體7的密實度與外觀同樣能夠達到制程需求。

以上所述者，僅為本發明的實施例而已，當不能以此限定本發明實施的范圍，即凡依本發明權利要求書及說明書內容所作的簡單的等效變化與修飾，皆仍屬本發明的范圍。
