本發明涉及一種離心鑄造復合支承輥，以及該離心鑄造復合支承輥的制造工藝。

背景技術：

目前，國際上應用于大型冷、熱帶連軋機的支承輥主要有三種制造方法：鍛造、整體鑄造、整體全沖洗復合鑄造。在國內，一重、二重、邢機具有成熟的鍛鋼支承輥生產技術；江蘇共昌引進英國戴維技術、唐鋼重機引進西班牙fundicionnodular公司技術生產cr3～cr5整體鑄鋼支承輥；中鋼邢機引進德國goutermann-peipers技術，利用全沖洗方式生產復合鑄鋼支承輥等。

首先，關于鍛鋼支承輥，公知的，鍛造法是支承輥的經典制造方法，它以生產周期長、制作成本高、使用穩定性好而著稱，是大型冷、熱帶連軋機使用首選。

鍛鋼支承輥主要化學成分質量百分比如下：c0.3～1.0％、si<0.8％、mn<1.20％、cr2.5～5.0％、ni<0.8％、mo0.2～1.0％、v0.0～0.6％、p<0.02％、s<0.02％,余量fe。

鍛造支承輥的工藝流程可見于附圖1，眾所周知，鍛鋼支承輥的整個鍛造過程(鍛前均熱處理+鍛壓)可以在支承輥橫截面上得到非常均勻和精細的晶粒結構，顯著提高材料的強度和延展性，這是鍛鋼和鑄鋼支承輥在金相結構和使用性能上的根本區別。然而，鍛鋼支承輥的含cr量會受到很大的限制，若含cr≧6％時，底注模澆鑄后鑄錠出現晶間裂紋的概率增大，它在隨后的熱處理和鍛打過程中裂紋進一步擴展，導致鍛坯廢品率增加。因此，目前國內外生產的鍛鋼支承輥鉻含量最高控制到5％左右。

鍛鋼支承輥為板帶軋機的高效穩定軋制提供了最可靠保障，但昂貴的價格也增加了軋鋼成本。按當前合金材料和能源價格計算，cr5鍛鋼支承輥車間制造成本含稅價至少19000元/噸。

關于整體鑄造鑄鋼支承輥，目前國內只有江蘇共昌及唐鋼重機公司采用整體鑄造大型連軋機用鑄鋼支承輥。所用材料主要化學成分質量百分比如下：c0.3～0.7％、si<1.0％、mn<1.10％、cr2.5～5.1％、ni<0.8％、mo0.2～1.0％、v0.1～0.6％、p<0.03％、s<0.02％,余量fe。

眾所周知，整體鑄鋼支承輥斷面成份偏析很大，易在輥身中心和輥頸熱節部位產生疏松和縮孔。隨著支承輥輥身直徑的增大和合金化程度的提高，上述缺陷會更為嚴重，在輥身上會產生明顯的“∨”形和“∧”形偏析。由于“∨”形偏析經常引起支承輥輥身和輥頸部位的斷裂。因此，減少鑄鋼支承輥的偏析，改善支承輥輥身內部性能和提高輥頸部位的強度和韌性是極為重要的關鍵問題。

當前，整體鑄鋼支承輥的cr含量最高控制到5％，因含cr≧5.5％的低碳高合金鋼的整體澆鑄同樣遇到仍不能解決的技術障礙，即晶間裂紋以及更加惡劣的“∨”形和“∧”形偏析，它勢必影響支承輥的超聲波穿透性能，增加支承輥斷輥和剝落幾率。因此，整體鑄鋼支承輥?zhàn)罡遚r含量控制不超過5％，cr5整體鑄鋼支承輥在國內連軋機上的普及率越來越高。

整體鑄鋼支承輥的制造成本比鍛鋼支承輥低，按當前合金材料和能源價格計算，cr5鑄鋼支承輥車間制造成本含稅價12500元/噸。

關于全沖洗復合鑄鋼支承輥，德國剛特門—派潑公司從上世紀50年代開始首次將全沖洗復合澆注工藝應用于大型鑄鋼支承輥的生產。中鋼邢機自上世紀80年代末引進該項技術后，迅速消化吸收，很快研制成功高mn、高cr(含cr≤2％以下)可以進行整體油淬的全沖洗復合鑄鋼支承輥，并在中國寶鋼、武鋼等一些現代化的大型帶鋼連軋機上成功使用。

表1邢機生產全沖洗復合鑄鋼支承輥化學成分

為提高輥身接觸疲勞強度，滿足現代化連軋機不斷發展的使用需求，中鋼邢機開始著手復合支承輥的更新?lián)Q代。2000年以后，相繼研發成功以含cr4％和5％外層材質為代表的高cr復合鑄鋼支承輥。

然而，用于冷、熱帶連軋機的復合鑄鋼支承輥在服役過程中，在接觸疲勞應力作用下，容易產生工作層剝落卻是一個不爭的事實。大量使用數據證明，它與復合澆注工藝本身有關，工作層剝落比輥身端部剝落或輥面淺層剝落要嚴重的多，一般都將造成整支支承輥的報廢。

準確控制輥身合金鋼外層厚度，以及消除輥身外層和芯部的冶金結合缺陷是提高復合鑄鋼支承輥使用壽命的重要條件。本領域的技術人員應知，復合鑄鋼支承輥外層是含碳量0.7--0.9％的高合金共析、過共析鋼，而輥身芯部和上下輥頸則為含碳量0.2--0.4％的優質碳素鑄鋼，由于兩種鋼水合金元素以及碳含量不同，與之相應的平衡含氧量差異很大，因此，在型腔內，當兩類不同含氧量的鋼水相遇時，必將重新發生碳—氧化學反應。

[c]+[o]＝{co}

[c]+2[o]＝{co2}

反應時生成的氣泡由于鋼水溫度過低，不能全部上浮排除，而部分滯留在結合層部位，形成不同程度的凝固缺陷。檢測結果表明，復合鑄鋼支承輥都無一例外地在結合層部位存在著￠5--￠8，最大達￠12平底孔當量的缺陷。這些缺陷必然是復合鑄鋼支承輥服役過程中逐漸形成疲勞破壞的裂紋源，是發生復合層剝落的原因。

按當前的技術水平，全沖洗復合鑄鋼合金cr含量也只能最高控制到5％左右，否則將惡化復合層凝固質量，增大支承輥復合層剝落破壞的幾率。

全沖洗復合鑄鋼支承輥的制造成本比整體鑄鋼支承輥高，按當前合金材料和能源價格計算，cr5全沖洗復合鑄鋼支承輥車間制造成本含稅價大致為15000元/噸。

中國專利文獻cn101480663a公開了一種高合金離心復合鑄鋼支承輥，支承輥工作層合金cr含量≤4.5％，芯部填充材料為球墨鑄鐵，實質上是cr4鋼離心復合支承輥。由于輥頸是球墨鑄鐵材料，抗拉強度一般控制在400-600mpa，它只適用于軋制力不太高的中寬帶軋機上。

復合支承輥的關鍵是如何處理好芯部與離心層間所形成中間過渡層的材料組織和性能，雖然離心層與芯部均是鋼，但屬于不同類型的鋼，由于鋼與鋼界面結合特性完全不同，造成所形成的中間過渡層的材料組織的性能不容易保證。

中國專利文獻cn104220192a公開了一種離心鑄造復合輥，其利用離心鑄造方法形成外層，即離心層，并有球墨鑄鐵構成內層，即芯部，內外層之間通過熔合形成復合輥。其外層的鉻含量最高可以控制在3％，同時，與中國專利文獻cn101480663a類似，由于與其芯部的兩端一體延伸出的軸部也是球墨鑄鐵材料，而存在同樣的問題。相對而言，復合支承輥的制作工藝的難度遠高于所使用材料獲取的難度，如前所述，cr含量的提高是本領域所期望達到的目的，然而受工藝水平所限，cr含量一直處于相對較低的層次。

盡管，如中國專利文獻cn103320710a公開了支承輥工作層，即離心層采用cr含量5.0～10.0％，支承輥芯部采用石墨鋼材料的方案，但其cr含量范圍較大，難以預見什么樣的復合輥制作工藝具有這樣大幅度的適應性。同時，其說明書中所給出的制作工藝相對含糊，其工藝可行性有待于進一步驗證。

技術實現要素：

本發明的目的在于側重于通過制造工藝改善，提供一種具有良好機械性能的離心鑄造復合支承輥的制造工藝，以及一種離心復合鑄造cr8合金鑄鋼支承輥。

依據本發明的實施例，提供一種離心復合鑄造cr8合金鑄鋼支承輥，基于離心鑄造工藝形成外層，進而，當外層溫度冷卻到給定的第一熔合范圍時，利用離心鑄造形成中間層，進而，當中間層溫度冷卻到給定的第二熔合范圍時，以中間層內腔為部分型腔鑄造芯部；

其中，外層為cr8材質，以質量基準計含有：c0.3-0.8％、si<1.0％、mn<1.20％、cr7.5-8.5％、ni<0.8％、mo0.2-1.0％、v0.1-0.6％、p<0.03％、s<0.02％，余量fe；

中間層與芯部為石墨鋼材質，中間層與芯部以質量基準計含有：c1.2-2.0％、si1.0-2.0％、mn<1.0％、cr0.5-1.2％、ni0.5-1.5％、mo0.2-0.6％、p<0.03％、s<0.02％，余量fe。

上述離心復合鑄造cr8合金鑄鋼支承輥，優選地，離心鑄造外層以質量基準計，所使用鋼水的o含量≦40ppm，n含量≦120ppm，夾雜物含量≦0.05％。

優選地，所述石墨鋼在鋼水熔煉過程中采用表面覆蓋劑，石墨鋼鋼水o含量≦70ppm，n含量≦120ppm，夾雜物含量≦0.08％。

依據本發明的實施例，提供一種離心復合鑄造cr8合金鑄鋼支承輥的制造工藝，包括以下工序：

1)對cr8和石墨鋼分別熔煉；

2)cr8鋼水采用離心鑄造工藝先鑄造出具有圓管形的所述外層；

3)對外層進行溫度檢測，在圓筒形的管腔內溫度降到給定的第一熔合范圍時，填充石墨鋼鋼水，使用離心鑄造法在管腔內形成圓管形的中間層；

4)對中間層進行溫度檢測，在中間層的管腔內溫度降到給定的第二熔合范圍時，離心鑄造設備停轉，匹配芯部結構，將離心鑄造設備的冷型吊到澆注位與底箱和冒口箱配裝，實現合箱；

5)澆注石墨鋼鋼水；

6)澆注完畢后，在冒口表面加入保溫劑，并持續對冒口進行電加熱，加熱時間不小于10小時。

上述制造方法，可選地，工序3)和工序4)中的測溫方式是鎧裝熱電偶測溫，且第一熔合范圍為1250℃～1380℃，第二熔合范圍是1200℃～1320℃。

可選地，在形成外層時，在外層的管腔內覆蓋“o”型防氧化玻璃渣。

可選地，經過工序6)形成復合輥毛坯，進入工序7)，該工序7)在復合輥毛坯進行熱開箱的條件下，直接送入退火爐進行擴散退火，且在1060～1080℃條件下擴散退火后，隨爐冷卻至500-600℃，然后升溫至770～780℃進行球化處理，保溫13-15小時，然后隨爐冷卻至80～100℃，再進行第二次球化處理。

可選地，工序7)中的過程升溫-保溫-隨爐冷卻的次數為二到三次。

可選地，在工序7)后還包括工序8)，該工序8)為差溫?zé)崽幚砉に嚕唧w是：

8.1)對復合輥毛坯進行粗加工，獲得中間件；

8.2)對中間件進行淬火處理，該淬火處理具體是將整體預熱的中間件放入差溫爐，加熱到臨界變形溫度ac1+30～50℃，保溫3-4小時，隨即使用噴淬機對中間件水冷淬火；

8.3)對工序8.2)處理后的中間件再進行回火。

可選地，工序2)形成外層時cr8鋼液在離心鑄造設備中的內表面離心加速度g≧120g，其中g(shù)為重力加速度。

依據本發明的實施例，離心鑄造復合支承輥的工作層，即外層，采用cr8，芯部和中間層采用石墨鋼，通過給定的溫度條件下依序形成工作層、中間層和外層，提高cr元素的擴散和滲透作用，引發中間層和芯部鑄鋼材料組織和性能的改變。再者，中間層及芯部采用石墨鋼材料，鋼與鋼界面結合，通過工藝的適配，使支承輥具有良好的機械性能。

附圖說明

圖1為已知的一種鍛造支承輥的工藝流程圖。

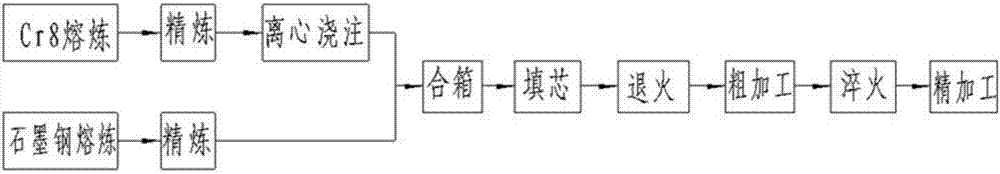

圖2為一實施例中離心鑄造復合支承輥的工藝流程圖。

圖3為一種離心鑄造復合支承輥的結構示意圖。

圖4為一種離心鑄造復合支承輥的分解結構示意圖。

圖5為一種離心鑄造復合支承輥離心復合鑄造設備示意圖。

圖6為一種離心鑄造復合支承輥芯部澆注合箱示意圖。

圖7為一種支承輥擴散退火與球化處理的工藝曲線圖。

圖8為一種依據本發明的差溫?zé)崽幚砑夹g(shù)工藝曲線圖。

圖9為依據本發明的實施例與常規支撐輥差溫處理對比圖。

圖中：1.外層，2.芯體。

3.澆口杯，4.澆注小車，5.混凝土路面，6.軸承座，7.托輪，8.傳動軸，9.電機，10.緊固銷，11.后端蓋，12.冷型，13.工作層，14.過渡層，15.前端蓋，16.防護罩。

17.冒口箱，18.前端蓋緊固銷，19.后端蓋緊固銷，20.底板，21.冒口箱型砂，22.芯部型腔，23.前端蓋型砂，24.后端蓋型砂，25.底座箱，26.底座箱型砂。

具體實施方式

下面結合說明書附圖對本發明期望保護的離心鑄造復合支承輥以及其制造工藝分述如下：

在圖3和圖4所示的結構中，離心鑄造復合支承輥具有外層1和芯部2，其中外層1即為工作層13，采用cr8，芯體2實質包含了中間層和芯部，兩者采用相同的材質，即石墨鋼，由于制造工藝在第二熔合溫度條件下完成芯部的澆注，中間層與芯部間能夠形成理想的熔合，基本上是理想的一體結構，從而在整體上稱為芯體2。

cr8和石墨鋼都是鐵基合金，首先關于外層，是支承輥的工作層，其各組分以質量基準計含有：c0.3-0.8％、si<1.0％、mn<1.20％、cr7.5-8.5％、ni<0.8％、mo0.2-1.0％、v0.1-0.6％、p<0.03％、s<0.02％，余量fe。

在圖2中，cr8和石墨鋼分別熔煉，生成cr8鋼水和石墨鋼鋼水，其中cr8有熔煉步驟和離心澆注步驟。

具體地：外層鋼水采用電弧爐+鋼包精煉，保證成品鋼水的[n]、[o]含量分別為[o]≦40ppm，[n]≦120ppm，夾雜物含量≦0.05％。

支承輥的工作層13使用cr8鐵基合金材料，然后離心鑄造方式產生外層1，與背景技術中所述的其它三種常規生產方式相比，在材料性能方面顯示出優越性，為大型冷、熱帶連軋機支承輥的更新?lián)Q代提供了保證。

cr8鐵基合金鑄鋼離心復合支承輥與其它生產方式支承輥物理機械性能對比見表2。

表2cr8離心復合支承輥與其他三種支承輥的性能對比表

過渡層13及芯部，或者說芯體2以質量基準計含有：c1.2-2.0％、si1.0-2.0％、mn<1.0％、cr0.5-1.2％、ni0.5-1.5％、mo0.2-0.6％、p<0.03％、s<0.02％，余量fe。

芯體2爐料采用無油、無銹蝕的優質廢鋼，鋼水整個熔煉過程應采取保護性措施——采用鋼水表面覆蓋劑，保證鋼水氣體和夾雜物含量分別為[n]、[o]含量分別為[o]≦70ppm，[n]≦120ppm，夾雜物含量≦0.08％。

鋼水表面覆蓋劑，簡稱鋼水覆蓋劑或者直接稱為覆蓋劑，鋼水覆蓋劑一般每噸鋼水投放鋼水覆蓋劑1～1.5kg，其比重較小，而能夠浮在鋼水上，與浮在鋼水上爐渣等聚在一起，鋪展性好，有效保溫，防止鋼水二次氧化，從而確保順利澆注，而使鋼水組分含量基本穩定。

關于鋼水覆蓋劑，在此優選堿性鋼水覆蓋劑，為節約成本，可以采用例如碳化稻殼等低品質的鋼水覆蓋劑。

對于離心鑄造，冷型轉速的選擇應保證外層鋼水澆注后鋼液內表面的離心加速度g≧120g，其中，g為重力加速度。

外層澆注后，形成的外層結構是圓管形的結構，其內管構成后續澆筑的型腔，使用鎧裝熱電偶測量外層結構所形成的型腔溫度，型腔溫度在外層成型后，溫度逐漸下降，當型腔溫度降到1250℃～1380℃時，撤離測溫裝置，根據預期的過渡層的厚度，迅速填充石墨鋼鋼水，預期的過渡層厚度為40～90mm，鋼水澆注溫度控制在1400℃～1500℃，重新放置測溫?zé)犭娕迹?dāng)過渡層的內腔溫度降至?xí)r1200℃～1320℃，立刻減速停轉，將離心鑄造的冷型和配裝的底箱、冒口箱合在一起，用頂住法快速注入石墨鋼鋼水，鋼水澆注溫度控制為1400℃～1500℃，澆注完畢，冒口表面加入保溫劑，進行電加熱操作，電加熱功率≧100kw，加熱時間≧10小時，以實現充分的補縮。

優選地，使用“o”型防氧化玻璃渣，保證型腔內表面的覆蓋致密性。在整個澆注過程中，利用渣-液界面控制方法，解決了鋼與鋼凝固界面的微觀裂紋和縮孔、疏松問題，該方法是高鉻合金鋼—石墨鋼—石墨鋼界面融合技術的基礎。

在支承輥正火狀態，從支承輥輥身端面取15mm厚環樣，在環樣上切取包含雙熔合層的試片，制成抗拉試棒和金相檢測試樣，實驗結果表明：鋼-石墨鋼界面抗拉強度穩定達到800mpa以上，石墨鋼-石墨鋼界面抗拉穩定超過600mpa.觀察雙結合層處金相，組織變化梯度正常，放大100、500倍，觀察不到任何裂紋和疏松缺陷。

防氧化玻璃渣在功能上與鋼水覆蓋劑有一些類似，其主要作用是保溫，并隔離鋼水與空氣，防止鋼水二次氧化，并凈化鋼渣界面。

在本實施例中，防氧化玻璃渣除了前述的作用外，主要改善凝固傳熱。

防氧化玻璃渣優選硅酸鹽類保護渣。

支承輥的性能是由金相組織決定的，金相組織與材質基體有關，更與熱處理有關，即一定的組織取決于化學成分及熱處理工藝，本實施例中離心外層cr8材料的主要化學成分是這樣確定的：

●碳：碳對支承輥輥身表面的硬度和耐磨性有很大影響，含碳太低時，輥身硬度也低，當含碳量大于0.8％時，在基體組織中則容易析出過剩的網狀或顆粒狀的碳化物，耐磨性增高，而塑性、韌性降低，支承輥的含碳量偏高時，容易引起輥身表面龜裂，使抗剝落性能降低，綜合考慮，本發明cr8材料合適的碳含量為0.3～0.8％。

●鉻：鉻是保證支承輥的淬透性，亦即加深硬化層深度的主要元素，含鉻量小于5％時，鉻與碳化合只形成(fe·cr)3c合金滲碳體，鉻的合金滲碳體比一般的fe3c穩定，能阻礙加熱過程中奧氏體晶粒的長大，鉻還有利于提高低溫回火時的回火穩定性，因而有利于增加支承輥的韌性和抗剝落性能。當含鉻量提高至8％時，鉻與碳形成顯微硬度更高的(fe·cr)7c3滲碳體，而且溶入基體的鉻量更多，顯著提高材料淬透性。差溫淬火處理后，輥身工作層得到馬氏體針葉長度不超過2um的隱針馬氏體和貝氏體的混合組織。在離心過程中，外層鋼水通過金屬模具的強力激冷和重力結晶，支承輥輥身工作層組織晶粒度可以達到11級以上，在相同使用條件下，耐磨度達到cr5支承輥的1.5倍。

●鎳：鎳有提高奧氏體穩定性和減緩?qiáng)W氏體轉變?yōu)橹楣怏w速度的作用，而且，隨著鋼中碳含量的增加，其影響愈顯著，所以，在高含碳量的鑄鋼支承輥中，鎳的作用更大，有利于形成強韌性的貝氏體基體組織。此外，鎳協同鉻的合金化作用，促使支承輥輥身表面硬度的提高，改善支承輥的滾動接觸疲勞性能，從而延長使用壽命，基于以上描述及成本考慮，將含鎳量控制到不超過0.8％.

●鉬：支承輥中大多含有0.2～0.4％的鉬，對于輥身要求高的支承輥，化學成分中相應的含鉬量也有提高，達到0.6～0.8％，鉬的主要作用在于細化晶粒、增加硬化層深度和提高回火穩定性等。當材質中含鉬量增加到0.6～0.8％時，有助于保證輥身工作層獲得貝氏體基體組織，改善支承輥的綜合軋制性能。根據支承輥的組織和性能要求，并參照支承輥使用于冷、熱軋的不同場合，化學成分中鉬的含量酌情增減，但基本都處于0.2～1.0％的范圍內。

再看具體的熱處理工藝：

首先是冷卻控制工藝——冷卻控制熱處理技術是本實施例的核心技術之一，它是將澆注凝固后高溫鑄態支承輥毛坯直接入爐進行擴散退火處理，最大程度地細化奧氏體晶粒，將奧氏體晶粒度控制到11級以上，全面提升支承輥組織性能的方法。其大致過程是：支承輥毛坯熱開箱入爐且在600-650℃均溫，然后進行高溫(1060～1080℃)擴散退火后，隨爐冷卻至500～600℃，然后升溫至770～780℃進行球化處理，保溫13-15小時，然后隨爐冷卻至80～100℃，再進行第二次球化處理。經過兩至三次升溫、保溫及冷卻后，消除了鑄態下的粗大晶粒。整個處理過程被控制在一個規定的溫度范圍內，從而得到了無過度晶粒增長狀態下的完全再結晶。擴散退火與球化處理的工藝曲線圖可見于附圖7。

擴散退火溫度是由支承輥外層合金成分決定的，即t＝f(c,cr,mn,mo,v)，保溫時間t則由軋輥毛坯的直徑?jīng)Q定，按0.8-1h/100mm。球化處理溫度也是由軋輥外層合金成分決定的，即t＝f(c,cr,mn,mo,v)，保溫時間t也是由軋輥毛坯的直徑?jīng)Q定，按4-5h/100mm。

再看差溫?zé)崽幚砉に嚕瑓⒁?jiàn)說明書附圖8，支承輥經過高溫?cái)U(kuò)散處理和球化處理后，進行軋輥粗加工以后，再進行淬火處理，將輥身微觀結構轉變成馬氏體、貝氏體或馬氏體貝氏體混合組織，以滿足支承輥高硬度、高耐磨性及高的抗沖擊性能的要求。淬火采用差溫?zé)崽幚恚磳⒄w預熱的支承輥放入差溫爐(燃?xì)馊範t(或井式工頻感應電爐內))，快速加熱到臨界變形溫度ac1+30～50℃，即950-1050℃，保溫3-4小時，當技術條件所要求的輥身橫截面從表至里一定深度全部轉變?yōu)閵W氏體，而輥身橫截面其它部位仍處于臨界變形溫度ac1以下時，隨即將軋輥吊至噴淬機上，進行強烈水冷淬火。最后，軋輥再經回火，以保證工作層獲得所需要的硬度水平和相應的基體組織，以適應不同軋機的軋制特性要求。

另參見說明書附圖9，差溫?zé)崽幚砑夹g(shù)與傳統工藝最顯著的不同點在于水霧激冷淬火方面——ms點固定技術和手段；水量、水壓、水流方向的計算和控制；以及保溫制度和回火工藝等。這一切確保了下貝氏體相變溫度的有效控制，保證了相變完全實現。同時確保輥身工作層以下臨界變形溫度界面組織和應力狀態的平滑過渡，優化了從支承輥輥身表層至輥芯部位的殘余應力分布，調整軋輥硬度處于工藝要求范圍之內，確保軋輥使用過程的穩定。

從圖9中可以看出，按優化的噴淬工藝可將芯部殘余拉應力控制到最小，這對提高軋輥的抗折斷性能非常有利。

依據本發明的實施例與常規支承輥相比，具有以下優點：

1)cr8合金材料在離心力的作用下結晶，外層組織晶粒度達到11級以上，成品狀態下隱針馬氏體與貝氏體的針葉長度≤2um，與常規支承輥相比具有更高的疲勞強度和耐磨度。

2)含鉻量提高到8％，基體中溶鉻量增加，可以將軋輥硬度控制到hsd70-82范圍內，在相同的使用條件下，耐磨度可以達到cr5鍛鋼和鑄鋼支承輥的1.5倍，極大地提高軋制效率，延長換輥周期。尤其對于冷軋支承輥，可將硬度控制到hsd77-82，這對冷軋支承輥和工作輥的硬度匹配非常有利。

3)按當前合金材料和能源價格計算，cr8離心復合支承輥制造成本含稅價9500元/噸，僅為cr5鍛鋼支承輥的一半，與整體鑄鋼支承輥相比每噸相差3000元以上，具有優良的性價比。這在鋼鐵形勢異常嚴峻，企業爭相壓縮成本的今天，該發明具有越來越明顯的競爭力。
