本實用新型涉及一種用于鋁合金車輪熱處理料架的天車吊具，屬于吊裝機械領域。

背景技術：

在鋁合金車輪生產中，料架式熱處理爐料架的轉運需要天車吊裝，而天車吊鉤與料架一般是通過鋼絲繩栓接，這樣就需要較大的縱向吊裝空間，浪費天車縱向有效行程，且用鋼絲繩吊裝容易因偏載造成料架歪斜，甚至脫落。

技術實現要素：

針對上述現有技術存在的不足，本實用新型提供一種用于鋁合金車輪熱處理料架的天車吊具，結構簡單，使用方便。

本實用新型解決其技術問題所采用的技術方案是：一種用于鋁合金車輪熱處理料架的天車吊具，包括支撐板、聯接板和吊鉤，所述支撐板寬面位于豎直方向，支撐板板面呈軸對稱，其兩邊斜向下彎折狀，在對稱軸位置設置通孔，支撐板兩端分別通過轉動銷軸B與聯接板上端聯接，聯接板下端通過轉動銷軸A、轉動銷軸B聯接吊鉤上端。

進一步，所述聯接板為兩個相互平行的片狀板組合而成，所述支撐板和吊鉤位于兩片狀板之間。

進一步，所述支撐板與聯接板，以及聯接板與吊鉤聯接部分分別設置通孔，轉動銷軸A、轉動銷軸B穿過對應位置的通孔。

進一步，所述轉動銷軸A、轉動銷軸B呈T型，其小端部設置小通孔，并穿過小通孔設置開口銷，防止螺栓震動脫落。

在使用過程中，吊具兩端吊鉤勾住料架，天車吊鉤勾住支撐板中間的通孔，由天車通過本吊具移動料架，至熱處理爐正確位置。

本實用新型的有益效果是：天車吊裝高度有限，橫向支撐板的設置極大節約了天車縱向行程；活動聯接板，對料架寬度、高度、變形等具有一定的適應性；吊鉤勾東西的位置設置凹槽，防止料架脫落。

附圖說明

圖1為本實用新型三維示意圖。

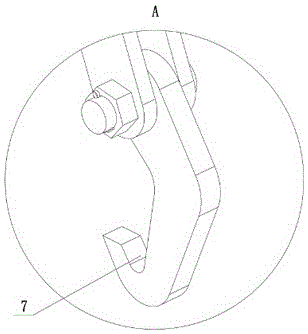

圖2為圖1局部A示意圖。

圖3為本實用新型正面示意圖。

圖4為圖3 B-B剖視圖。

圖中阿拉伯數字表示如下：1.吊鉤、2.轉動銷軸A、3.聯接板、4.轉動銷軸B、5.通孔、6.支撐板、7.凹槽、8.開口銷、9.螺栓。

具體實施方式

下面結合實施例和附圖對本實用新型作進一步詳細說明：一種用于鋁合金車輪熱處理料架的天車吊具，包括支撐板6、聯接板3和吊鉤1，所述支撐板6寬面位于豎直方向，支撐板6板面呈軸對稱，其兩邊斜向下彎折狀，在對稱軸位置設置通孔5，支撐板6兩端分別通過轉動銷軸B4與聯接板3上端聯接，所述聯接板3為兩個相互平行的片狀板組合而成，所述支撐板6和吊鉤1位于兩片狀板之間，聯接板3下端通過轉動銷軸2聯接吊鉤1上端，所述支撐板6與聯接板3，以及聯接板3與吊鉤1聯接部分分別設置通孔，所述轉動銷軸A2和轉動銷軸B4穿過對應位置的通孔；所述轉動銷軸A2和轉動銷軸B4呈T型，其小端部設置小通孔，并穿過小通孔設置開口銷8，防止螺栓9震動脫落。

在使用過程中，吊具兩端吊鉤1勾住料架，天車吊鉤勾住支撐板6中間的通孔5，由天車通過本吊具移動料架，至熱處理爐正確位置。

天車吊裝高度有限，橫向支撐板6的設置極大節約了天車縱向行程；活動聯接板3，對料架寬度、高度、變形等具有一定的適應性；吊鉤1勾東西的位置設置凹槽7，防止料架脫落。
