本發明涉及用于水淬池內的擺式間斷給料器，屬于高溫球團的水淬處理。

背景技術：

隨著有色冶金行業的發展，有色冶煉廢渣得到有效的綜合回收利用，目前，直接還原焙燒是處理有色冶煉廢渣和低品位復雜難選鐵礦石最有效的方法之一，該工藝得到的高金屬化率的還原鐵粉冷壓塊可作為冶煉優質鋼、特殊鋼的原料。

直接還原焙燒后，高溫球團礦的冷卻方式基本可分兩種，一種是緩冷，一種是水淬。緩冷有利用晶體長大，但基建投資比較大，在水淬能滿足后續選別要求時，可選擇水淬作為高溫球團的冷卻方式。水淬顧名思義就是將高溫球團卸至水淬池中，進行驟冷，但是水冷也需要高溫球團在水中停留一段時間才能達到冷卻溫度要求，否則冷卻不徹底會導致熱球團燙傷后續作業的設備，甚至?xí)斐梢馔鉅C傷等安全事故。

傳統的水淬冷卻方式如下圖1所示，高溫物料直接卸落到水淬池，欲保證高溫物料有充足的冷卻時間，傳統水淬工藝將池底加大，保證一定的積料能力，從而獲得一定的冷卻時間。但是由于撈渣機取料端固定，無法控制其移動取料，池底易形成死料區，即便可以移動取料，也不易掌握合理的取料區域。死料區上層物料可根據物料堆積角隨時滑移到撈渣機取料區域，此部分物料水淬時間不穩定，冷卻時間的長短存在一定的偶然性。

技術實現要素：

發明目的：為了克服現有技術中存在的不足，本發明提供一種用于水淬池內的擺式間斷給料器，占用的空間比較小，無需驅動設備，僅靠重力就可完成作業要求，可固定安裝也可懸掛在水淬池壁上，方便檢修和清理水淬池。

技術方案：為解決上述技術問題，本發明的一種用于水淬池內的擺式間斷給料器，包括平衡板和軸承，所述平衡板固定在軸承上，軸承固定在支架上，支架安裝在池壁上，所述平衡板右端設有可調節重量的配重，在池壁上還安裝有用于調節平衡板極限角度的角度調節器；高溫物料落入到平衡板的左端，當落入的物料重量大于配重的重量時，平衡板傾斜，物料落入到給料區，通過撈渣機運走。

作為優選，所述平衡板上安裝有止料板。

作為優選，所述止料板為1/4圓曲線鋼板制成，或者為阿基米德螺旋線型鋼板制成。

作為優選，水淬池內設有導料板。

作為優選，所述角度調節器由兩個相同的扇形金屬件錯位疊放，金屬件中間預留同心同半徑的環狀孔，孔中有兩個螺栓貫穿，通過調節螺栓來控制兩扇形金屬件錯開的位置，實現對角度的控制。

有益效果：本發明的用于水淬池內的擺式間斷給料器，由于采用平衡板的作用，使得物料可以長時間的停留在平衡板上，到了一定時間后落入到給料去，落入給料區之后就通過撈渣機運走，占用的空間比較小，大大減小水淬池的體積，減小了固定投資，節約了成本；無需驅動設備，僅靠重力就可完成作業要求，可固定安裝也可懸掛在水淬池壁上，方面檢修和清理水淬池；本發明可滿足物料在水淬液面下停留一定時間，實現充分冷卻，同時，本發明可避免形成池底死料區，減輕清池工作的壓力，池底處可設成錐臺型，減少土方挖掘的工作量。

附圖說明

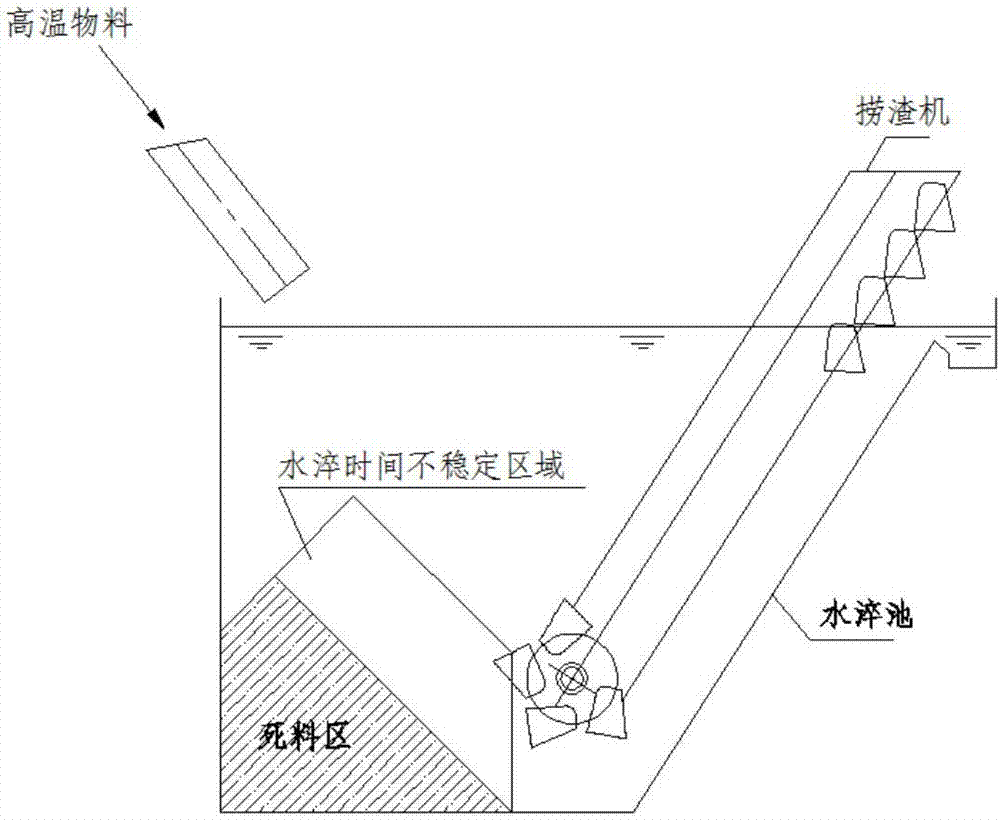

圖1為現有的結構示意圖。

圖2為本發明的結構示意圖。

具體實施方式

如圖2所示，本發明的用于水淬池內的擺式間斷給料器，包括用于擺動給料和安裝配重的平衡板1、用于限制堆料范圍的止料板2、用于支撐平衡板和保證平衡板上下擺動的軸承3、用于保證平衡板受料和控制受料量的配重4、用于調節平衡板極限角度的角度調節器5和引導物料滑移到撈渣機給料區域的導料板6，平衡板1固定在軸承3上，軸承3固定在支架上，支架安裝在池壁上，所述平衡板1右端設有可調節重量的配重4，在池壁上還安裝有用于調節平衡板1極限角度的角度調節器5；高溫物料落入到平衡板1的左端，當落入的物料重量大于配重的重量時，平衡板1傾斜，物料落入到給料區，通過撈渣機運走。

平衡板1堆料端為板狀以保證可以堆積一定物料，另一端為卡槽以保證配重4的安裝。平衡板1上可鏤空多個細長孔以便減少擺動時的流體阻力。平衡板1中間貫穿柱狀轉動軸承3，軸承3兩段增加焊接支架懸架在池壁上。平衡板1的受料端靠近平衡板中軸線位置設置止料板2，止料板由1/4圓曲線鋼板制成。平衡板1配重端設置卡槽，以便安裝配重4，可根據受料端的給料量、冷卻時間、后續作業制度等增減配重4數量。軸承3的兩端下方的支架上固定焊接角度調節器5，角度調節器5與平衡板1不存在剛性連接，角度調節器5由兩個相同的扇形金屬件錯位疊放，金屬件中間預留同心同半徑的環狀孔，孔中有兩個螺栓貫穿，通過調節螺栓來控制兩扇形金屬件錯開的位置，實現對角度的控制。設備運轉時角度調節器5金屬件上端與平衡板1配重端機械接觸，角度調節器5金屬件下端與平衡板1受料端機械接觸。在平衡板1卸料狀態的卸料區下端設置導料板6，保證物料直接輸送到撈渣機取料斗處，避免在池壁堆積形成死料。若水淬池已經考慮防死料堆積，則可取消導料板6。

當受料開始前，角度調節器5上端將平衡板1配重端卡死，平衡板1處于向配重端傾斜的狀態，在不斷給料后，受料端物料逐漸堆積，所產生的扭矩逐漸增大，在受料端扭矩大于配重端扭矩時，平衡板1向受料端傾斜，角度調節器5下端將平衡板受料端卡死，傾斜角度大于物料在水中的靜堆積角，物料進行卸料。之后平衡板1繼續處于向配重端傾斜的狀態，進行下一個循環。

以上所述僅是本發明的優選實施方式，應當指出：對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種用于水淬池內的擺式間斷給料器，包括平衡板和軸承，所述平衡板固定在軸承上，軸承固定在支架上，支架安裝在池壁上，所述平衡板右端設有可調節重量的配重，在池壁上還安裝有用于調節平衡板極限角度的角度調節器；高溫物料落入到平衡板的左端，當落入的物料重量大于配重的重量時，平衡板傾斜，物料落入到給料區，通過撈渣機運走。本發明的一種用于水淬池內的擺式間斷給料器，占用的空間比較小，無需驅動設備，僅靠重力就可完成作業要求，可固定安裝也可懸掛在水淬池壁上，方便檢修和清理水淬池。
