本實用新型涉及首飾加工工具領域，具體涉及多工位環保可回收型首飾打磨工作臺。

背景技術：

首飾加工過程中，有打磨的工序，通過打磨能夠使首飾表面更加的光滑，提高其表面質量，進而增加其美觀度，傳統的打磨大多采用人工手工打磨，采用手動打磨工作效率低，而且作業人員的勞動強度大，無法適應大批量生產需求；而且首飾大多采用貴重金屬材料澆筑而成，在打磨過程中會產生大量的金屬粉末，原有的打磨方式通常都忽略了貴重金屬的回收，進而造成了嚴重的浪費和損失。

技術實現要素：

本實用新型解決的技術問題是提供多工位環保可回收型首飾打磨工作臺，此打磨工作臺能夠同時容納多名操作工同時進行首飾打磨工序，而且采用機械化打磨，提高了打磨效率，在打磨過程中還能夠對產生的貴重金屬粉末進行有效的回收，避免了浪費，節約了資源。

為了解決上述技術問題，本實用新型提出以下技術方案：多工位環保可回收型首飾打磨工作臺，它包括工作臺，所述工作臺上并排安裝有多個打磨設備；所述打磨設備包括打磨箱體，所述打磨箱體固定安裝在底板上，所述打磨箱體的外部側面設置有打磨電機，所述打磨電機的輸出軸穿過打磨箱體的側板，所述輸出軸的末端設置有打磨頭安裝軸段，所述打磨頭安裝軸段上加工有多道不同直徑的安裝槽，在安裝槽上固定安裝有打磨片，所述打磨箱體的前面通過合頁鉸接有前面板，所述前面板的底部加工有第一操作孔和第二操作孔，所述打磨箱體與過濾回收裝置相連。

所述過濾回收裝置包括背部過濾板，所述背部過濾板上加工有背部過濾孔，在底板上安裝有底部過濾孔板，所述背部過濾板和底部過濾孔板的另一端面都安裝有回收管，所述回收管都與安裝在工作臺底部的總回收管相連，所述總回收管與回收風機相連。

所述打磨電機與控制開關相連，所述控制開關固定安裝在工作臺上。

所述打磨箱體的內部放置有打磨砂輪和拋光布輪。

所述打磨箱體采用透明塑料板材料制成。

本實用新型的有益效果：

1、采用上述的工作臺在進行銀飾打磨過程中，能夠同時提供多個工位，進而保證了多人同時作業，提高了工作效率。

2、通過將打磨電機的開關設置在工作臺上，方便工作人員進行操作，能夠隨時對打磨電機進行啟停操作。

3、通過采用透明的塑料板材將打磨片封裝在其盒體內部，能夠對打磨過程中產生的金屬粉末進行有效的攔截和回收，防止其發生飛濺。

4、通過在前面板上加工第一操作孔和第二操作孔能夠方便操作人員的雙手進入到打磨箱體的內部，進而方便進行打磨操作。

5、通過設置底部過濾孔板和背部過濾板能夠保證大塊金屬不會被吸入管道內部，進而起到很好的過濾作用。

6、通過在其內部設置不同型號的打磨片、拋光片能夠對銀飾進行不同的操作工序，進而保證了加工質量。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明。

圖1是本實用新型整體結構示意圖。

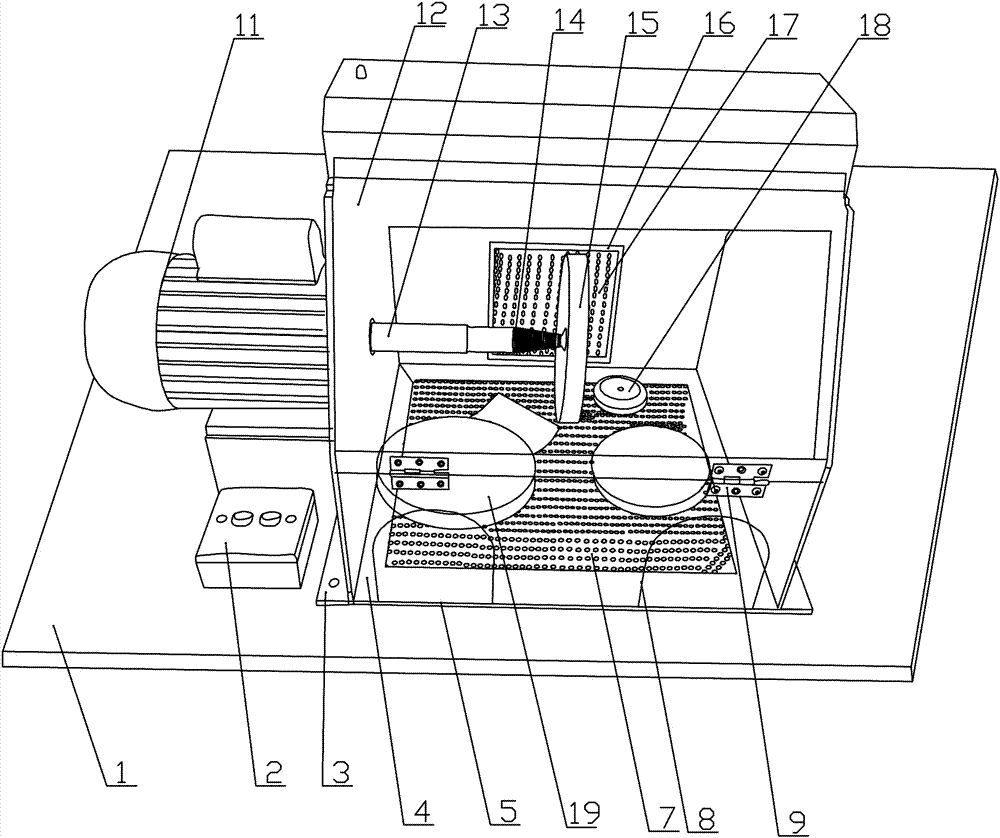

圖2是本實用新型單個打磨裝置結構示意圖。

圖中：工作臺1、控制開關2、底板3、前面板4、第一操作孔5、回收管6、底部過濾孔板7、第二操作孔8、合頁9、總回收管10、打磨電機11、打磨箱體12、輸出軸13、打磨頭安裝軸段14、打磨片15、背部過濾板16、背部過濾孔17、打磨砂輪18、拋光布輪19。

具體實施方式

下面結合附圖對本實用新型的實施方式做進一步的說明。

如圖1-2，多工位環保可回收型首飾打磨工作臺，它包括工作臺1，所述工作臺1上并排安裝有多個打磨設備；所述打磨設備包括打磨箱體12，所述打磨箱體12固定安裝在底板3上，所述打磨箱體12的外部側面設置有打磨電機11，所述打磨電機11的輸出軸13穿過打磨箱體12的側板，所述輸出軸13的末端設置有打磨頭安裝軸段14，所述打磨頭安裝軸段14上加工有多道不同直徑的安裝槽，在安裝槽上固定安裝有打磨片15，所述打磨箱體12的前面通過合頁9鉸接有前面板4，所述前面板4的底部加工有第一操作孔5和第二操作孔8，所述打磨箱體12與過濾回收裝置相連。

進一步的，所述過濾回收裝置包括背部過濾板16，所述背部過濾板16上加工有背部過濾孔17，在底板3上安裝有底部過濾孔板7，所述背部過濾板16和底部過濾孔板7的另一端面都安裝有回收管6，所述回收管6都與安裝在工作臺1底部的總回收管10相連，所述總回收管10與回收風機相連。

進一步的，所述打磨電機11與控制開關2相連，所述控制開關2固定安裝在工作臺1上。

進一步的，所述打磨箱體12的內部放置有打磨砂輪18和拋光布輪19。

進一步的，所述打磨箱體12采用透明塑料板材料制成。采用透明塑料板材料制成能夠觀察到打磨箱體內部的作業過程，保證了打磨的正常進行。

本實用新型的工作過程和工作原理：

當需要對銀飾進行打磨工序時，首先選擇相應的打磨片，并將其安裝在打磨電機11的打磨頭安裝軸段14上，通過控制開關2啟動打磨電機11，打磨電機11將帶動輸出軸13，輸出軸13將帶動打磨片15轉動，進而對首飾進行有效的打磨，在打磨過程中，產生的金屬粉末將會被密封在打磨箱體12內部，并通過底部過濾孔板7和背部過濾板16進入到回收管6內部，最終通過總回收管10進入到回收裝置進行匯集收集方便其二次利用。

而且通過底部過濾孔板7和背部過濾板16能夠保證大塊金屬不會被吸入管道內部，進而起到很好的過濾作用。

通過上述的說明內容，本領域技術人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改都在本實用新型的保護范圍之內。本實用新型的未盡事宜，屬于本領域技術人員的公知常識。
