本實用新型涉及不銹鋼板材生產加工技術領域，具體涉及一種壓花不銹鋼板的水磨清洗裝置。

背景技術：

壓花不銹鋼板在拋光線上進行拋光后，其表面會殘留不銹鋼粉屑，為保證加工出的壓花不銹鋼板表面清潔，就需要對殘留在壓花不銹鋼板表面上的粉屑進行清洗；因此，為徹底清洗掉壓花不銹鋼板表面上的殘留粉屑，確保壓花不銹鋼板表面光潔，就需要設計一種水磨清洗裝置。

技術實現要素：

針對現有技術的不足，本實用新型旨在提供一種安裝在壓花不銹鋼板拋光線上的水磨清洗裝置。

為實現上述目的，本實用新型采用如下技術方案：

一種壓花不銹鋼板的水磨清洗裝置，包括懸梁座、滑桿、第一滑輪、第二滑輪、滑軌、滑輪安裝架、電機座板、電機、主動皮帶輪、磨盤組固定板、磨盤組、導向輪和噴水管，所述懸梁座橫跨安裝在壓花不銹鋼板拋光線上，滑桿沿懸梁座的長度方向安裝固定在懸梁座的背面，第一滑輪緊貼安裝在滑桿的表面上，第二滑輪與滑軌滑動連接，滑軌設置在懸梁座的背面位于滑桿的前方，第一滑輪、第二滑輪分別安裝固定在滑輪安裝架上，滑輪安裝架設置在懸梁座的頂部上，電機座板固定連接在滑輪安裝架上，電機安裝固定在電機座板上，主動皮帶輪安裝固定在電機的輸出軸上位于電機的下方，磨盤組固定板設置在懸梁座的前端且磨盤組固定板的上端和滑輪安裝架固定連接，磨盤組安裝固定在磨盤組固定板的前端板面上，磨盤組固定板的板面上端開設有穿帶孔，磨盤組固定板的板面下端設置有導向槽，磨盤組通過傳動皮帶穿過該穿帶孔和主動皮帶輪傳動連接，導向輪安裝固定在磨盤組固定板的兩端上且與導向槽滑動連接，噴水管平行于懸梁座設置且橫跨安裝固定在懸梁座上位于磨盤組的前方，噴水管的管體上沿其管長方向分布設置有噴水孔。

進一步的，所述磨盤組包括第一磨盤裝置、第二磨盤裝置、第三磨盤裝置和第四磨盤裝置，第一磨盤裝置、第二磨盤裝置、第三磨盤裝置和第四磨盤裝置并列安裝固定在磨盤組固定板的前端板面上，第一磨盤裝置和第二磨盤裝置傳動連接，第四磨盤裝置和第三磨盤裝置傳動連接，第二磨盤裝置、第三磨盤裝置分別和主動皮帶輪傳動連接。

進一步的，所述第一磨盤裝置、第二磨盤裝置、第三磨盤裝置和第四磨盤裝置結構相同，均包括從動皮帶輪、連接軸體和磨盤，從動皮帶輪安裝設置在連接軸體的上端，磨盤安裝固定在連接軸體的下端，連接軸體安裝在磨盤組固定板的前端板面上。

進一步的，所述噴水管的兩端朝上折彎后并水平延伸安裝固定在懸梁座的兩端側板上。

本實用新型具有如下有益效果：

本實用新型一種壓花不銹鋼板的水磨清洗裝置，其可由電機驅動主動皮帶輪帶動磨盤組的磨盤轉動，與此同時噴水管設置在磨盤組的前方可對壓花不銹鋼板表面噴水，磨盤組可通過控制沿懸梁座的長度方向平移移動，具有安裝在壓花不銹鋼板拋光線上可用來對殘留在壓花不銹鋼板表面上的粉屑進行清洗，可徹底清洗掉壓花不銹鋼板表面上的殘留粉屑，確保壓花不銹鋼板表面光潔的特點。

附圖說明

圖1為本實用新型一種壓花不銹鋼板的水磨清洗裝置的背面結構示意圖；

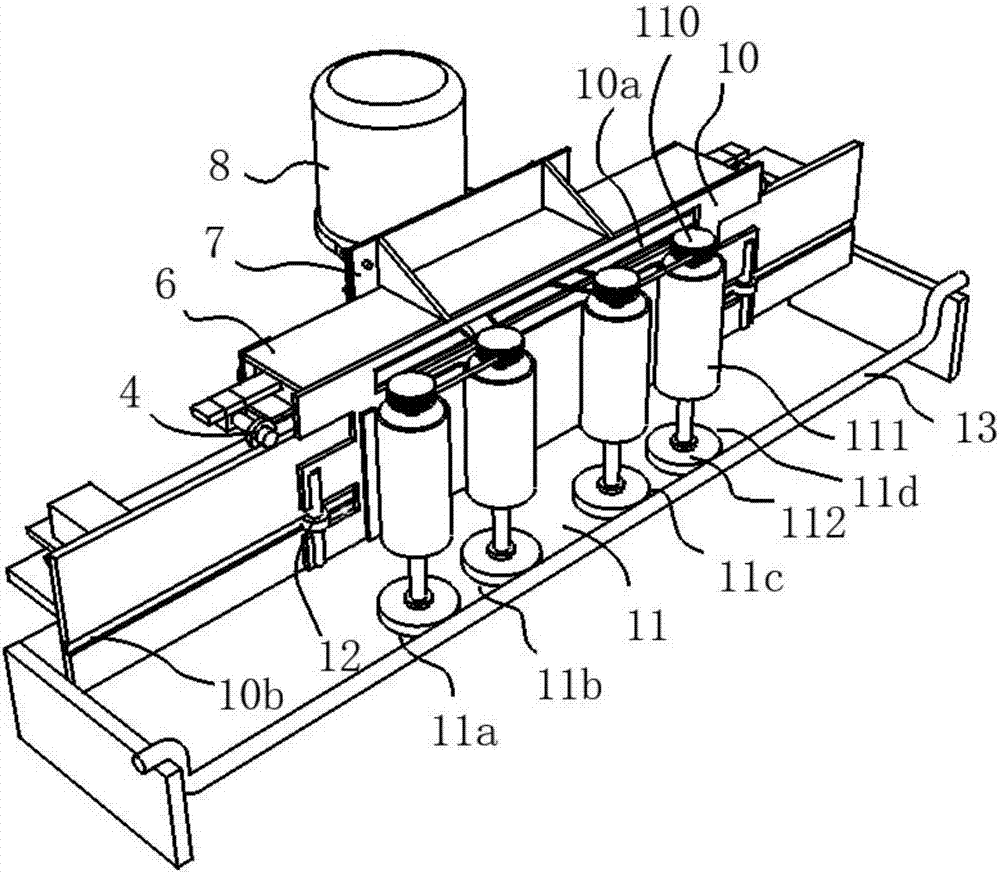

圖2為本實用新型一種壓花不銹鋼板的水磨清洗裝置的前端結構示意圖。

圖中：1、懸梁座；2、滑桿；3、第一滑輪；4、第二滑輪；5、滑軌；6、滑輪安裝架；7、電機座板；8、電機；9、主動皮帶輪；10、磨盤組固定板；11、磨盤組；12、導向輪；13、噴水管；10a、穿帶孔；10b、導向槽；11a、第一磨盤裝置；11b、第二磨盤裝置；11c、第三磨盤裝置；11d、第四磨盤裝置；110、從動皮帶輪；111、連接軸體；112、磨盤；13a、噴水孔。

具體實施方式

下面結合附圖及具體實施例，對本實用新型作進一步的描述，以便于更清楚地理解本實用新型要求保護的技術思想。

如圖1-2所示本實用新型一種壓花不銹鋼板的水磨清洗裝置，包括懸梁座1、滑桿2、第一滑輪3、第二滑輪4、滑軌5、滑輪安裝架6、電機座板7、電機8、主動皮帶輪9、磨盤組固定板10、磨盤組11、導向輪12和噴水管13，懸梁座1橫跨安裝在壓花不銹鋼板拋光線上，滑桿2沿懸梁座1的長度方向安裝固定在懸梁座1的背面，第一滑輪3緊貼安裝在滑桿2的表面上，第二滑輪4與滑軌5滑動連接，滑軌5設置在懸梁座1的背面位于滑桿2的前方，第一滑輪3、第二滑輪4分別安裝固定在滑輪安裝架6上，滑輪安裝架6設置在懸梁座1的頂部上，電機座板7固定連接在滑輪安裝架6上，電機8安裝固定在電機座板7上，主動皮帶輪9安裝固定在電機8的輸出軸上位于電機8的下方，磨盤組固定板10設置在懸梁座1的前端且磨盤組固定板10的上端和滑輪安裝架6固定連接，磨盤組11安裝固定在磨盤組固定板10的前端板面上，磨盤組固定板10的板面上端開設有穿帶孔10a，磨盤組固定板10的板面下端設置有導向槽10b，磨盤組11通過傳動皮帶穿過該穿帶孔10a和主動皮帶輪9傳動連接，導向輪12安裝固定在磨盤組固定板10的兩端上且與導向槽10b滑動連接，噴水管13平行于懸梁座1設置且橫跨安裝固定在懸梁座1上位于磨盤組11的前方，噴水管13的管體上沿其管長方向分布設置有噴水孔13a。

具體的，磨盤組11包括第一磨盤裝置11a、第二磨盤裝置11b、第三磨盤裝置11c和第四磨盤裝置11d，第一磨盤裝置11a、第二磨盤裝置11b、第三磨盤裝置11c和第四磨盤裝置11d并列安裝固定在磨盤組固定板10的前端板面上，第一磨盤裝置11a和第二磨盤裝置11b傳動連接，第四磨盤裝置11d和第三磨盤裝置11c傳動連接，第二磨盤裝置11b、第三磨盤裝置11c分別和主動皮帶輪9傳動連接。

第一磨盤裝置11a、第二磨盤裝置11b、第三磨盤裝置11c和第四磨盤裝置11d結構相同，均包括從動皮帶輪110、連接軸體111和磨盤112，從動皮帶輪110安裝設置在連接軸體111的上端，磨盤112安裝固定在連接軸體111的下端，連接軸體111安裝在磨盤組固定板10的前端板面上。

噴水管13具體是通過其兩端朝上折彎后并水平延伸安裝固定在懸梁座1的兩端側板上的。

本實用新型可由電機8驅動主動皮帶輪9帶動磨盤組11的磨盤112轉動，與此同時噴水管13設置在磨盤組11的前方可對壓花不銹鋼板表面噴水，磨盤組11可通過控制沿懸梁座1的長度方向平移移動，具有安裝在壓花不銹鋼板拋光線上可用來對殘留在壓花不銹鋼板表面上的粉屑進行清洗，可徹底清洗掉壓花不銹鋼板表面上的殘留粉屑，確保壓花不銹鋼板表面光潔的特點。

對于本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬于本實用新型權利要求的保護范圍之內。
