本實用新型涉及機械領域，具體是涉及一種新型外圓拋光機。

背景技術：

拋光機是工業生產上經常要用到的一種設備，拋光機有外圓拋光機、內孔拋光機等，外圓拋光機是指能夠對圓柱形物體外圓進行拋光的設備，在平常生產中，對圓柱體外圓進行拋光時，有時候需要對圓柱體外圓先進行粗略的拋光，在進行精細的拋光，需要兩道工序才能完成，這樣大大的增加了拋光時間，降低了拋光效率，為此，我們提出一種新型外圓拋光機。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種新型外圓拋光機，解決了圓柱形物體需要進行兩次外圓拋光浪費時間的問題。

為解決上述技術問題，本實用新型提供以下技術方案：一種新型外圓拋光機，包括機床基座和固定座，所述機床基座上端設有導軌，所述機床基座左邊端頭上固定連接有固定座，所述固定座上設有安裝孔，所述固定座正面上方安裝有操控面板，所述安裝孔右端安裝有大軸承，所述大軸承中心孔內活動安裝有轉軸，所述轉軸左端活動安裝在電機上，所述電機固定連接在固定座上，所述轉軸右端固定連接有卡盤，所述機床基座右端上方固定安裝有頂尖固定座，所述頂尖固定座底端安裝在導軌上，所述頂尖固定座上方由螺紋連接有頂動絲桿，所述頂動絲桿左端端頭上活動安裝有頂尖，所述機床基座右端一側固定連接有固定板，所述固定板右側固定連接有絲杠電機，所述絲杠電機一端活動連接有絲杠，所述絲杠一端穿過固定板活動連接在固定座上，所述固定板下方固定連接有定位支撐桿，所述定位支撐桿左端固定連接在固定座上，所述絲杠和定位支撐桿上活動安裝有拋光總成，所述拋光總成設有第一立板和第二立板，所述第一立板和第二立板上分別設有螺紋孔和通孔，所述螺紋孔內由螺紋連接有絲杠，所述定位支撐桿穿過通孔，所述第一立板和第二立板外側固定連接有連接板，所述連接板上端由螺紋連接有調節絲桿，所述調節絲桿內端頭活動連接有滑動塊，所述滑動塊中心孔內安裝有小軸承，所述小軸承中心孔內活動安裝有活動軸，所述活動軸一端穿過滑動塊活動安裝在拋光電機上，所述活動軸右端固定安裝有拋光輪。

進一步的，所述定位支撐桿與通孔滑動配合。

進一步的，所述調節絲桿、滑動塊、小軸承、活動軸、拋光電機和拋光輪分別設有兩個，兩個所述調節絲桿、滑動塊、小軸承、活動軸、拋光電機和拋光輪中心對稱安裝在第一立板、第二立板和連接板上，兩個所述滑動塊與第一立板和第二立板滑動配合。

進一步的，所述電機、絲桿電機和拋光電機分別電連操控面板。

本實用新型與現有技術相比具有的有益效果是：一種新型外圓拋光機，采用新的結構，設置了兩個可調節的拋光輪，拋光時，能根據需要，同時安裝粗細不同的拋光輪，對所需拋光的圓柱形物體同時進行粗細兩種拋光，兩道工序一次完成，大大縮短了拋光時間，提高了工作效率，本實用新型結構簡單，使用效果好，實用性強。

附圖說明

圖1為本實用新型一種新型外圓拋光機的俯視圖；

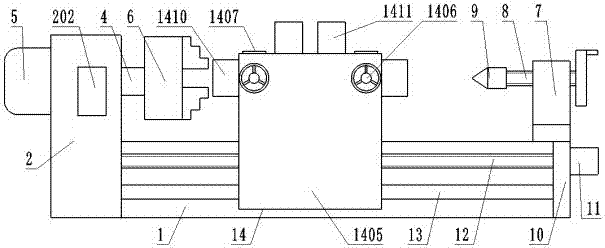

圖2為本實用新型一種新型外圓拋光機的正面視圖；

圖3為本實用新型一種新型外圓拋光機的拋光總成側視圖。

圖中標號為：1-機床基座、101-導軌、2-固定座、201-安裝孔、202-操控面板、3-大軸承、4-轉軸、5-電機、6-卡盤、7-頂尖固定座、8-頂動絲桿、9-頂尖、10-固定板、11-絲杠電機、12-絲杠、13-定位支撐桿、14-拋光總成、1401-第一立板、1402-第二立板、1403-螺紋孔、1404-通孔、1405-連接板、1406-調節絲桿、1407-滑動塊、1408-小軸承、1409-活動軸、1410-拋光電機、1411-拋光輪。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

參照圖1至圖3可知:一種新型外圓拋光機，包括機床基座1和固定座2，所述機床基座1上端設有導軌101，所述機床基座1左邊端頭上固定連接有固定座2，所述固定座2上設有安裝孔201，所述固定座2正面上方安裝有操控面板202，所述安裝孔201右端安裝有大軸承3，所述大軸承3中心孔內活動安裝有轉軸4，所述轉軸4左端活動安裝在電機5上，所述電機5固定連接在固定座2上，所述轉軸4右端固定連接有卡盤6，所述機床基座1右端上方固定安裝有頂尖固定座7，所述頂尖固定座7底端安裝在導軌101上，所述頂尖固定座7上方由螺紋連接有頂動絲桿8，所述頂動絲桿8左端端頭上活動安裝有頂尖9，所述機床基座1右端一側固定連接有固定板10，所述固定板10右側固定連接有絲杠電機11，所述絲杠電機11一端活動連接有絲杠12，所述絲杠12一端穿過固定板10活動連接在固定座2上，所述固定板10下方固定連接有定位支撐桿13，所述定位支撐桿13左端固定連接在固定座2上，所述絲杠12和定位支撐桿13上活動安裝有拋光總成14，所述拋光總成14設有第一立板1401和第二立板1402，所述第一立板1401和第二立板1402上分別設有螺紋孔1403和通孔1404，所述螺紋孔1403內由螺紋連接有絲杠12，所述定位支撐桿13穿過通孔1404，所述第一立板1401和第二立板1402外側固定連接有連接板1405，所述連接板1405上端由螺紋連接有調節絲桿1406，所述調節絲桿1406內端頭活動連接有滑動塊1407，所述滑動塊1407中心孔內安裝有小軸承1408，所述小軸承1408中心孔內活動安裝有活動軸1409，所述活動軸1409一端穿過滑動塊1407活動安裝在拋光電機1410上，所述拋光電機1410固定安裝在滑動塊1407上，所述活動軸1409右端固定安裝有拋光輪1411。

所述定位支撐桿13與通孔1404滑動配合，方便拋光總成14在定位支撐桿13上移動，所述調節絲桿1406、滑動塊1407、小軸承1408、活動軸1409、拋光電機1410和拋光輪1411分別設有兩個，兩個所述調節絲桿1406、滑動塊1407、小軸承1408、活動軸1409、拋光電機1410和拋光輪1411中心對稱安裝在第一立板1401、第二立板1402和連接板1405上，兩個拋光輪1411能一次完成工件的粗拋和精拋兩道工序，兩個所述滑動塊1407與第一立板1401和第二立板1402滑動配合，兩個滑動塊1407能在第一立板1401和第二立板1402上前后移動，所述電機5、絲桿電機11和拋光電機1410分別電連操控面板202，操控面板202能控制電機5、絲桿電機11和拋光電機1410工作。

本實用新型的原理及優點：一種新型外圓拋光機，在使用時，先將要拋光的圓柱形物體固定安裝在卡盤6上，后端用頂尖9頂緊，打開電機5，電機5帶動轉軸4和卡盤6轉動，圓柱形物體也跟著卡盤6轉動，打開兩個拋光電機1410，拋光電機1410帶動拋光輪1411轉動，用調節絲桿1406調節兩個滑動塊1407在第一立板1401和第二立板1402上移動，兩個拋光輪1411接觸圓柱形物體，兩個拋光輪1411分別為細拋光輪和粗拋光輪，粗拋光輪在細拋光輪前面，打開絲杠電機11，絲杠電機11帶動絲杠12轉動，絲杠12轉動帶動拋光總成14移動，兩個拋光輪1411就可以對圓柱形物體的外圓進行拋光，粗拋和細拋兩個工序一次完成，大大提高了拋光效率。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
