本實用新型主要涉及砂光機的零組件，尤其是指一種能幫助砂光機穩定圓棒位置的工件固持器。

背景技術：

現有具有研磨圓棒的砂光機包含一底座、一驅動裝置、一拋光裝置與一抵壓裝置，該驅動裝置設于該底座上，該拋光裝置結合于該底座頂部后側而位于該驅動裝置的上面，該驅動裝置連動該拋光裝置，該抵壓裝置結合于該底座頂部且位于驅動裝置與拋光裝置的前方，該抵壓裝置與拋光裝置之間具有一縫隙，該抵壓裝置與該拋光裝置之間的縫隙是用以使圓棒工件穿過并執行研磨作業，用戶將一呈彎曲狀的圓棒工件放入抵壓裝置并經拋光裝置的一砂帶研磨拋光，該圓棒工件的一端由抵壓裝置與研磨裝置一邊旋轉研磨而移動，在這個過程中，因?yàn)閳A棒工件呈彎曲狀，圓棒工件尚未研磨的那一端與旋轉方向不同，圓棒工件的未研磨端因未在旋轉中心延伸在線而會整個圓棒工件晃動劇烈，而該圓棒工件很容易因?yàn)楝F(xiàn)有的砂光機沒有夾持功能而甩出該砂光機，不僅會造成工件加工上的困難度，且可能會對于現場人員造成損傷，相當危險，或者該圓棒工件因?yàn)閺澢a(chǎn)生的甩動動作劇烈，進而造成加工不平均，使得加工后的圓棒工件可能需要再次加工，從而造成作業成本的增加，上述缺失有需要改良的必要。

技術實現要素：

本實用新型的目的在于，提供一種用于砂光機的工件固持器，用來夾持圓棒工件并穩定圓棒工件的加工過程，藉以增加固持工件的穩定性與增加使用的安全性。

為達上述目的，本實用新型提供的用于砂光機的工件固持器，其設置于一砂光機的拋光裝置與一砂光機的抵壓裝置之間，該工件固持器包含一進料框組與一出料框組，該進料框組位于砂光機的進料側，該出料框組位于砂光機的出料側，使得該進料框組與該出料框組呈相面對，其中：

該進料框組包含至少一進料框與一進料筒與至少兩第一彈性件，該至少一進料框呈環狀，該至少一進料框的外環面固定于砂光機的進料側，所述的進料框具有一環狀的進料內框，該進料內框的外環面以至少兩第一彈性件與該進料框的內環面相連接，該進料筒呈管狀且穿設于該至少一進料框的進料內框中，該進料筒的外周面與該至少一進料框的進料內框的內環面相連接；以及

該出料框組包含至少一出料框、一出料筒與至少兩第二彈性件，該至少一出料框位于砂光機的出料側，使得該至少一進料框與該至少一出料框?yàn)殚g隔設置于該拋光裝置及抵壓裝置的兩側，該至少一出料框呈環狀，該至少一出料框的外環面固定于砂光機的出料側，所述的出料框具有一環狀的出料內框，該出料內框的外環面以至少兩第二彈性件與該出料框的內環面相連接，該出料筒呈管狀且穿設于該至少一出料框的出料內框中，該出料筒的外周面與該至少一出料框的出料內框的內環面相連接。

所述的用于砂光機的工件固持器，該進料筒的內徑大于該出料筒的內徑。

所述的用于砂光機的工件固持器，連接該至少一進料框與其進料內框的第一彈性件有三個，各第一彈性件呈環狀且等間距間隔設置于該至少一進料框及其進料內框之間。

本實用新型用于砂光機的工件固持器，在使用時藉由分別于砂光機的兩側設置一進料框組與一出料框組的方式，該至少一進料框與該至少一出料框分別為固定設置，使呈彎曲狀的圓棒工件可穿過進料框組與出料框組的進料筒與出料筒，進料筒及出料筒分別與該至少一進料框的進料內框及該至少一出料框的出料內框連接，該至少一進料框及該至少一出料框分別以第一彈性件與第二彈性件連接其進料內框及其出料內框，當該圓棒工件受研磨時會轉動前進，該圓棒工件的兩端甩動而分別推動進料筒與出料筒晃動，連接該進料筒的進料內框及連接該出料筒的出料內框會相對進料框與出料框晃動，因各彈性件具有彈性而具有吸收進料筒、出料筒、各進料框與各出料框晃動的能量的效果，使得穿于進料筒與出料筒的圓棒工件晃動的幅度大小降低，進一步減緩對整個砂光機的晃動影響，并使得圓棒工件旋轉時不會因?yàn)槠鋬啥藳]有受限制以及圓棒工件甩動劇烈，防止圓棒工件甩出，藉此，不需要因圓棒工件加工不全而要再次加工，能節省作業成本，進一步增加了使用砂光機的安全性與固持圓棒工件的穩定性。

附圖說明

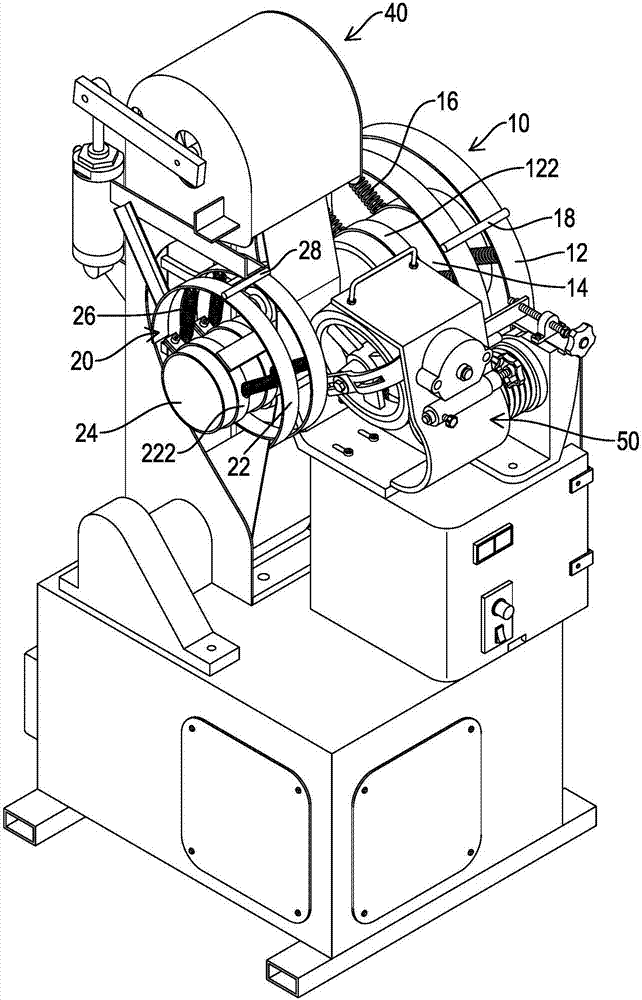

圖1為本實用新型較佳實施例的立體外觀圖。

圖2為本實用新型較佳實施例的另一立體外觀圖。

圖3為本實用新型較佳實施例圖2的局部放大圖。

圖4為本實用新型較佳實施例的俯視圖。

圖5為本實用新型較佳實施例使用狀態的俯視圖。

主要組件符號說明

10 進料框組 12 進料框

122 進料內框 14 進料筒

16 第一彈性件 18 連接件

20 出料框組 22 出料框

222 出料內框 24 出料筒

26 第二彈性件 28 連接件

40 拋光裝置 50 抵壓裝置

具體實施方式

以下配合圖式及本實用新型的較佳實施例，進一步闡述本實用新型為達成預定實用新型目的所采取的技術手段。

本實用新型為一種用于砂光機的工件固持器，其較佳實施例請參閱圖1至圖4所示，其設置于一砂光機的拋光裝置40與一砂光機的抵壓裝置50之間，該工件固持器包含一進料框組10與一出料框組20，該進料框組10位于砂光機的進料側，該出料框組20位于砂光機的出料側，使得該進料框組10與該出料框組20呈相面對。

請參閱圖1所示，該進料框組10包含至少一進料框12與一進料筒14，該至少一進料框12呈環狀，該至少一進料框12的外環面固定于砂光機的進料側，所述的進料框12具有一環狀的進料內框122，該進料內框122的外環面，以至少兩第一彈性件16與對應的進料框12的內環面相連接，使得該進料內框122能相對進料框12晃動，該進料筒14呈管狀且穿設于該至少一進料框12的進料內框122中，該進料筒14的外周面與該至少一進料框12的進料內框122的內環面相連接。

請參閱圖2所示，該出料框組20包含至少一出料框22與一出料筒24，該至少一出料框22位于砂光機的出料側，使得該至少一進料框12與該至少一出料框22為間隔設置于該拋光裝置40及抵壓裝置50的兩側，該至少一出料框22呈環狀，該至少一出料框22的外環面固定于砂光機的出料側，所述的出料框22具有一環狀的出料內框222，該出料內框222的外環面，以至少兩第二彈性件26與對應的出料框22的內環面相連接，該出料筒24呈管狀且穿設于該至少一出料框22的出料內框222中，該出料筒24的外周面與該至少一出料框22的出料內框222的內環面相連接。

請參閱1與圖4所示，在本實用新型較佳實施例中，該進料筒14的內徑大于該出料筒24的內徑，用以使呈彎曲狀的圓棒工件能較為容易穿過進料筒14至拋光裝置40與抵壓裝置50之間，且進料筒14的延伸中心線與出料筒24的延伸中心線能重疊或偏移，藉此可適用呈直線狀與呈彎曲狀的圓棒工件，請?jiān)賲㈤唸D1所示，連接該至少一進料框12與其進料內框122的第一彈性件16有三個，各第一彈性件16呈環狀且等間距間隔設置于該至少一進料框12及其進料內框122之間，另在本實用新型的較佳實施例中，該進料框組10具有兩進料框12且該出料框組20具有兩出料框22，較佳的是，兩進料框12與兩出料框22分別以一連接件18、28連接，能使各進料框12與各出料框22更穩固地設置于砂光機的機臺上，所述各進料框12與各出料框22的外型能不相同，僅要各進料框12與出料框22能使其連接的各第一彈性件16與第二彈性件26，連接相對的進料內框122與出料內框222連接，即能為本實用新型較佳實施例所要保護的范圍。

請參閱圖5所示，呈彎曲狀的圓棒工件60穿過進料框組10與出料框組20的進料筒14與出料筒24，該圓棒工件60受拋光裝置40與抵壓裝置50研磨且旋轉前進，該圓棒工件60的兩端甩動而分別推動進料筒14與出料筒24晃動，其中由于該圓棒工件60的兩端分別受進料筒14與出料筒24限制而僅能于進料筒14與出料筒24中轉動及晃動，進一步以砂光機的進料側處為例，連接該進料筒14的進料內框122會隨進料筒14一同晃動，而因?yàn)樵撨M(jìn)料內框122與進料框12之間設有三個第一彈性件16，各第一彈性件16具有彈性而具有吸收進料筒14與各進料框12晃動的能量的效果，能有效減緩進料筒14對進料框12的影響，進一步減緩對整個砂光機的晃動影響，使得圓棒工件60旋轉時不會因?yàn)槠鋬啥藳]有受限制以及圓棒工件60甩動劇烈，造成圓棒工件60甩出與加工不均的情形，藉此，本實用新型的較佳實施例能增加砂光機使用的安全性和固持圓棒工件60的穩定性，進一步提升了加工的質量并節省作業成本
