本實用新型涉及農業機械技術領域，尤其涉及一種加工農業釘齒耙用的釘齒打磨裝置。

背景技術：

釘齒耙是用大鐵釘做齒的耙，用來弄碎土塊，平整地面。使用時平放在地面上，用牲畜或機器牽引，在對釘齒耙的加工過程中，需要對釘齒耙的釘齒進行打磨處理，以便于后期的使用。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的釘齒耙的釘齒表面不光滑會影響使用的缺點，而提出的一種加工農業釘齒耙用的釘齒打磨裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

設計一種加工農業釘齒耙用的釘齒打磨裝置，包括固定座，所述固定座內水平且間隔開設有多個插孔，且每個插孔內均插設有釘齒，所述釘齒的其中一端設置為尖端，且釘齒遠離尖端的一端套設有套軸，多個所述套軸的表面均通過第一傳動帶與第一電機的輸出軸連接；

所述固定座靠近釘齒尖端一面的兩側均水平設置有轉軸，兩個所述轉軸的外部均套設有滾筒，其中一個滾筒上通過第二傳動帶連接有第二電機，兩個所述滾筒上共同連接有傳送帶，所述傳送帶的中部依次且交錯纏繞在多個釘齒上，且傳送帶的兩面均設置有磨砂層，所述傳送帶為長度可調節設置。

優選的，所述傳送帶的一端設置有固定帶，所述固定帶的底面均涂設有粘膠，所述傳送帶的另一端的內部設置有安裝腔，所述安裝腔內間隔設置有多個與固定帶配合連接的固定環條。

優選的，所述固定帶具有彈性。

優選的，多個所述套軸的表面均沿其周向開設有供第一傳動帶連接的環形凹槽。

優選的，所述插孔內均填設有緩沖墊。

本實用新型提出的一種加工農業釘齒耙用的釘齒打磨裝置，有益效果在于：本實用新型具有結構簡單、使用方便的優點，通過循環式移動的傳送帶帶動打磨層不斷的對釘齒表面進行打磨，并且釘齒自身也在電機的帶動下不斷轉動并與打磨層接觸，使釘齒表面得到了較為全面的打磨處理，提升了整體的打磨效果，便于釘齒耙的后期使用。

附圖說明

圖1為本實用新型提出的一種加工農業釘齒耙用的釘齒打磨裝置的俯視圖；

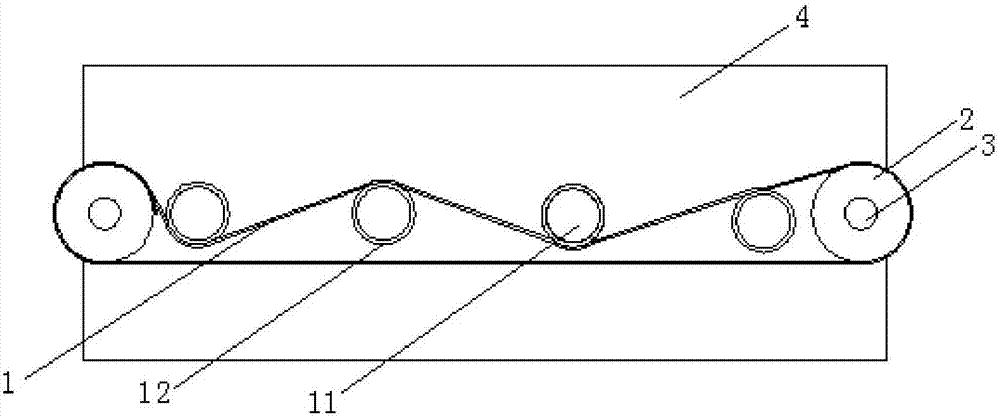

圖2為本實用新型提出的一種加工農業釘齒耙用的釘齒打磨裝置的傳送帶安裝示意圖；

圖3為本實用新型提出的一種加工農業釘齒耙用的釘齒打磨裝置的傳送帶兩端連接結構示意圖。

圖中：傳送帶1、滾筒2、轉軸3、固定座4、套軸5、第一傳動帶6、環形凹槽7、第一電機8、第二傳動帶9、第二電機10、釘齒11、插孔12、磨砂層 13、固定帶14、安裝腔15、固定環條16。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，一種加工農業釘齒耙用的釘齒打磨裝置，包括固定座4，固定座4內水平且間隔開設有多個插孔12，且每個插孔12內均插設有釘齒11，插孔12內均填設有緩沖墊，緩沖墊可在釘齒11放入插孔12后，將插孔12塞滿，在一定程度上對釘齒11的位置進行限定，釘齒11的其中一端設置為尖端，且釘齒11遠離尖端的一端套設有套軸5，多個套軸5的表面均通過第一傳動帶6 與第一電機8的輸出軸連接，多個套軸5的表面均沿其周向開設有供第一傳動帶6連接的環形凹槽7，這樣設置便于第一傳動帶6的連接。

固定座4靠近釘齒11尖端一面的兩側均水平設置有轉軸3，兩個轉軸3的外部均套設有滾筒2，其中一個滾筒2上通過第二傳動帶9連接有第二電機10，兩個滾筒2上共同連接有傳送帶1，傳送帶1的中部依次且交錯纏繞在多個釘齒 11上，且傳送帶1的兩面均設置有磨砂層13，傳送帶1為長度可調節設置，傳送帶1的一端設置有固定帶14，固定帶14的底面均涂設有粘膠，傳送帶1的另一端的內部設置有安裝腔15，安裝腔15內間隔設置有多個與固定帶14配合連接的固定環條16，將固定帶14扣設在不同位置上的固定環條16上，以此可改變傳送帶1的松緊度，固定帶14穿過固定環條16后再向回彎折，使其固定帶 14自身的兩端相互粘接，所述固定帶14具有彈性，這樣設置更便于使用。

工作原理：將多個釘齒11固定插設在插孔12內以后，將傳送帶1依次交錯纏繞在多個釘齒11上，并通過固定帶14對傳送帶1進行收緊固定，第二電機10帶動傳送帶1循環轉動對釘齒11的表面進行打磨，同時多個釘齒11在第一電機8的帶動下不斷轉動，可使釘齒11的打磨更加全面，效果更好。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
