本實用新型屬于機械加工技術領域，尤其涉及一種廢舊齒輪打磨機。

背景技術：

隨著科技的發展，齒輪的使用領域越來越廣泛，大量的齒輪被廠家所生產，給人們的生活帶來許多便利。

但是現在因?yàn)辇X輪被大量生產而造成廢舊齒輪越來越多，大部分的廢舊齒輪幾乎都被商家所遺棄，造成了很大的資源浪費，現在市場上的齒輪打磨機技術還不夠成熟，不能夠運用到市場上來。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題而提供一種廢舊齒輪打磨機，以解決上述背景技術中提出的廢舊齒輪被遺棄而造成浪費的問題。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：一種廢舊齒輪打磨機包括工作機主體、發動機、雜物出口、旋轉架、打磨機頭、工作平臺、滑槽、齒輪固定器、轉盤接頭、打磨棒接頭、打磨棒、被動齒輪、主動齒輪、旋轉機、固定支架和滑輪，所述工作機主體內部鑲嵌有發動機，且發動機上部安裝有雜物出口，所述工作機主體上表面左端安裝有旋轉架，且旋轉架右部下端設有打磨機頭，所述打磨機頭上表面右端安裝有工作平臺，且工作平臺中間鑲嵌有滑槽，所述滑槽上部安裝有齒輪固定器，所述齒輪固定器中間內部鑲嵌有轉盤接頭，且轉盤接頭左右兩側均安有打磨棒接頭，所述打磨棒接頭下部安裝有打磨棒，所述轉盤接頭上部設有主動齒輪，且主動齒輪左右兩側均設有被動齒輪，所述齒輪固定器內部鑲嵌有旋轉機，且旋轉機上端連接在固定支架上，所述齒輪固定器底部安裝有滑輪。

本實用新型的優點和積極效果是：與現有技術相比，該種廢舊齒輪打磨機采用打磨機頭和齒輪固定器共同作用，對廢舊齒輪進行多次打磨處理，以達到廢舊齒輪能夠被再次使用的目的。該打磨機轉盤接頭為可旋轉結構，能夠全方位調整角度，來打磨不同的廢舊齒輪，打磨接頭為可拆卸結構，根據不同的齒輪槽，選擇不同的打磨棒，從而提高了打磨質量，齒輪固定器通用伸縮固定支架來固定廢舊齒輪，而從更有效的固定廢舊齒輪，避免了廢舊齒輪打滑。

優選地：所述旋轉架內部鑲嵌有旋轉齒輪，且其旋轉齒輪通過金屬鏈條相連接。

優選地：所述轉盤接頭為可旋轉活動結構，且其旋轉角度為0-180°。

優選地：所述打磨接頭為可拆卸結構。

優選地：所述固定支架為伸縮結構，且其伸縮長度為0-20mm。

附圖說明

圖1是本實用新型的主視結構示意圖；

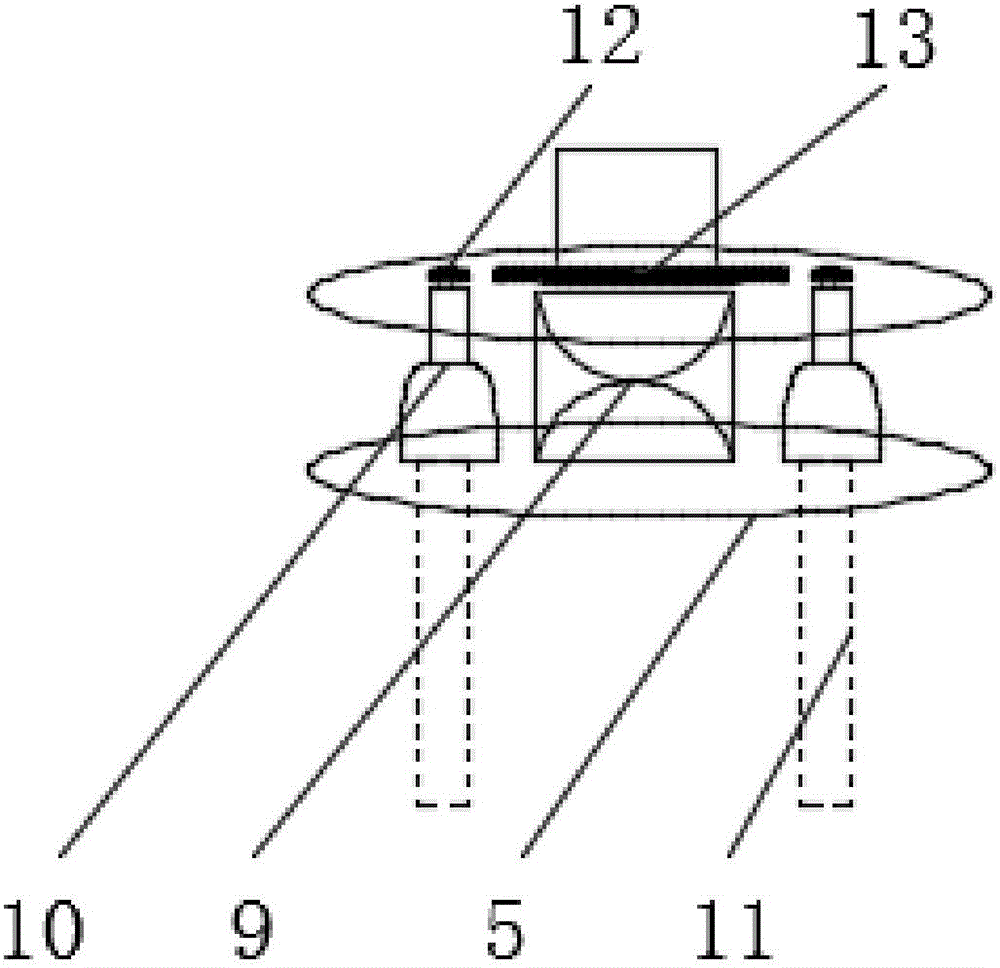

圖2為本實用新型的打磨機頭結構示意圖；

圖3為本實用新型的齒輪固定器結構示意圖。

圖中：1、工作機主體；2、發動機；3、雜物出口；4、旋轉架；5、打磨機頭；6、工作平臺；7、滑槽；8、齒輪固定器；9、轉盤接頭；10、打磨棒接頭；11、打磨棒；12、被動齒輪；13、主動齒輪；14、旋轉機；15、固定支架；16、滑輪。

具體實施方式

為能進一步了解本實用新型的

技術實現要素：
、特點及功效，茲舉以下實施例詳細說明如下：

請參見圖1-3，本實用新型包括工作機主體1、發動機2、雜物出口3、旋轉架4、打磨機頭5、工作平臺6、滑槽7、齒輪固定器8、轉盤接頭9、打磨棒接頭10、打磨棒11、被動齒輪12、主動齒輪13、旋轉機14、固定支架15和滑輪16。其中，

工作機主體1內部鑲嵌有發動機2，且發動機2上部安裝有雜物出口3，工作機主體1上表面左端安裝有旋轉架4，旋轉架4內部鑲嵌有旋轉齒輪，且其旋轉齒輪通過金屬鏈條相連接，且旋轉架4右部下端設有打磨機頭5，打磨機頭5上表面右端安裝有工作平臺6，且工作平臺6中間鑲嵌有滑槽7。

本實施例中，滑槽7上部安裝有齒輪固定器8，齒輪固定器8中間內部鑲嵌有轉盤接頭9，轉盤接頭9為可旋轉活動結構，且其旋轉角度為0-180°，且轉盤接頭9左右兩側均安有打磨棒接頭10，打磨接頭10為可拆卸結構，打磨棒接頭10下部安裝有打磨棒11。

轉盤接頭9上部設有主動齒輪13，且主動齒輪13左右兩側均設有被動齒輪12，齒輪固定器8內部鑲嵌有旋轉機14，且旋轉機14上端連接在固定支架15上，固定支架15為伸縮結構，且其伸縮長度為0-20mm，齒輪固定器8底部安裝有滑輪16。

工作原理：在使用該廢舊齒輪打磨機時，首先把需要打磨的廢舊齒輪放在齒輪固定器8上，通過固定支架15的作用，固定好廢舊齒輪，再給打磨機接通電源，使發動機2開始工作，主動齒輪13通過金屬鏈條連接在發動機2上，在發動機2的作用下帶動主動齒輪13轉動，被動齒輪12隨主動齒輪13轉動而轉動，從而帶動打磨棒11旋轉，致使打磨棒11對廢舊齒輪進行打磨，不同的齒輪有著不同方位和角度的凹槽，通過旋轉打磨機頭5來調整角度和移動齒輪固定器8來共同配合打磨棒11對廢舊齒輪進行打磨，從而更加快捷、高效的打磨齒輪。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
